Reelmaster 5010-H Çekiş Ünitesi

Güvenlik

Genel Emniyet

Bu ürün elleri ve ayakları koparabilir ve cisimler fırlatabilir.
Motoru çalıştırmadan önce bu Kullanma Kılavuzunu okuyun ve içeriğini özümseyin.
Makineyi kullanırken tüm dikkatinizi işinize verin. Dikkatinizi dağıtabilecek başka şeylerle ilgilenmeyin, aksi takdirde yaralanma veya maddi hasar meydana gelebilir.
Ellerinizi veya ayaklarınızı, makinenin hareketli parçalarının yakınına koymayın.
Tüm koruyucular ve diğer güvenlik parçaları mevcut ve düzgün çalışır durumda olmadıkça makineyi çalıştırmayın.
Çocukları ve çevredekileri çalışma alanından uzak tutun. Çocukların makineyi çalıştırmasına asla izin vermeyin.
Operatör konumundan ayrılmadan önce makinenin motorunu kapatın, anahtarını çıkarın ve hareketin tamamen durmasını bekleyin. Ayarlama, bakım, temizleme veya saklama öncesinde makinenin soğumasına izin verin.

Bu makinenin hatalı kullanılması veya hatalı bakımı yaralanmaya yol açabilir. Yaralanma risklerini azaltmak amacıyla bu emniyet talimatlarına her zaman uyun ve İkaz, Uyarı veya Tehlike anlamına gelen emniyet uyarısı sembolüne

çok dikkat edin. Bu talimatlara uyulmaması, yaralanma veya ölümle sonuçlanabilir.

Çalıştırma Öncesi Güvenlik Tedbirleri

Çocukların ve eğitimsiz kişilerin makineyi kullanmalarına veya bakım yapmalarına asla izin vermeyin. Yerel yönetmelikler operatör yaşını sınırlandırabilir. Makine sahibi, tüm operatör ve bakım teknisyenlerinin eğitimini sağlamaktan sorumludur.
Makineyi güvenli şekilde çalıştırmayı, operatör kontrollerini ve güvenlik işaretlerini öğrenin.
Operatör konumundan ayrılmadan önce şunları yapın:
- Makineyi düz bir zemine park edin.
- Kesim ünitelerini devre dışı bırakın ve indirin.
- Park frenini etkinleştirin.
- Motoru kapatın ve anahtarı çıkarın.
- Tüm hareketlerin durmasını bekleyin.
- Ayarlama, bakım, temizleme veya saklama öncesinde makinenin soğumasına izin verin.
Makineyi hızla durdurmayı ve motorunu kapatmayı öğrenin.
Tüm koruyucular ve diğer güvenlik parçaları mevcut ve düzgün çalışır durumda olmadıkça makineyi çalıştırmayın.
Biçmeye başlamadan önce, kesim ünitelerinin iyi çalışır durumda olduğundan emin olmak için makineyi kontrol edin.
Makineyi kullanacağınız alanı inceleyin ve makinenin fırlatabileceği tüm nesnelerden temizleyin.
Bu ürün, elektromanyetik alan oluşturur. İmplante edilebilen elektronik tıbbi cihazlar takıyorsanız bu ürünü kullanmadan önce bir sağlık uzmanına danışın.

Yakıt Güvenliği

Yakıtı kullanırken son derece dikkatli olun. Yakıt yanıcıdır ve buharı da patlayıcıdır.
Tüm sigara, puro, pipo ve diğer tutuşturucu kaynakları söndürün.
Sadece onaylanmış bir yakıt kabı kullanın.
Motor çalışırken veya sıcakken yakıt kapağını çıkarmayın veya yakıt deposunu doldurmayın.
Yakıt ekleme veya boşaltma işlemlerini kapalı bir alanda yapmayın.
Makineyi veya yakıt kabını bir açık alev veya kıvılcımın bulunduğu yerlerde ve su ısıtıcılarda veya diğer cihazlarda bulunan tipte bir tutuşturma alevinin bulunduğu yerlerde depolamayın.
Yere yakıt dökerseniz motoru çalıştırmayı denemeyin; yakıt buharı yok olana kadar herhangi bir ateşleme kaynağını etkinleştirmekten kaçının.

Çalışma Sırasında Güvenlik Tedbirleri

Makine sahibi/operatör, yaralanma veya maddi hasara yol açabilecek kazaları önleyebilir ve önlemekle sorumludur.
Göz koruyucu, uzun pantolon, kaymaz ayakkabı ve kulak koruyucu gibi uygun kişisel koruyucu donanımlar kullanın. Uzun saçı bağlayın, bol kıyafet giymeyin, sarkan takılar takmayın.
Hasta, yorgun veya alkol/uyuşturucu etkisi altındayken makineyi çalıştırmayın.
Makineyi kullanırken tüm dikkatinizi işinize verin. Dikkatinizi dağıtabilecek başka şeylerle ilgilenmeyin, aksi takdirde yaralanma veya maddi hasar meydana gelebilir.
Motoru çalıştırmadan önce tüm tahrik düzeneklerinin boşta ve park freninin etkin olduğundan ve çalışma pozisyonunda olduğunuzdan emin olun.
Makinenin üzerinde yolcu taşımayın ve çevredeki kişileri ve çocukları çalışma alanından uzak tutun.
Çukurlardan ve gizli tehlikelerden uzak durmak için makineyi sadece görüşün iyi olduğu ortamlarda kullanın.
Islak çimleri biçmekten kaçının. Çekiş gücünün azalması, makinenin kaymasına neden olabilir.
Ellerinizi ve ayaklarınızı kesim ünitelerinden uzak tutun.
Geriye doğru gitmeden önce, yolun açık olduğundan emin olmak için arkanıza ve aşağıya bakın.
Keskin virajlara, çalılara, ağaçlara veya görüşünüzü kısıtlayabilecek diğer nesnelere yaklaşırken çok dikkatli olun.
Çim biçmediğiniz zamanlarda kesim ünitelerini durdurun.
Makineyle viraj dönerken veya yollardan ve kaldırımlardan geçerken yavaşlayın ve dikkatli olun. Daima geçiş hakkını diğer araçlara verin.
Motoru, sadece iyi havalandırılan alanlarda çalıştırın. Egzoz gazları, solunduğunda ölümcül bir gaz olan karbon monoksit içerir.
Çalışmakta olan bir makinenin başından ayrılmayın.
Operatör konumundan ayrılmadan önce şunları yapın:
- Makineyi düz bir zemine park edin.
- Kesim ünitelerini devre dışı bırakın ve indirin.
- Park frenini etkinleştirin.
- Motoru kapatın ve anahtarı çıkarın.
- Tüm hareketlerin durmasını bekleyin.
- Ayarlama, bakım, temizleme veya saklama öncesinde makinenin soğumasına izin verin.
Makineyi yalnızca iyi görüş koşullarında ve uygun hava şartları altında çalıştırın. Yıldırım riski bulunan durumlarda makineyi çalıştırmayın.

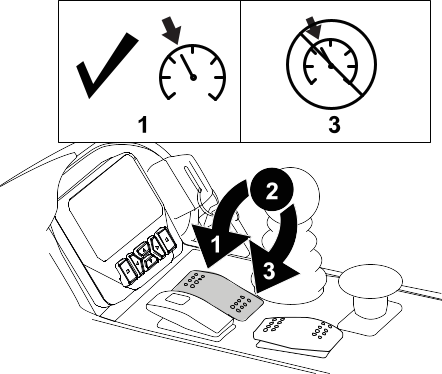

Hız sabitleyiciyi (varsa) yalnızca makineyi açık, düz ve engel bulunmayan; makinenin herhangi bir müdahale olmaksızın sabit bir hızda hareket edebileceği alanlarda kullanın.

Devrilmeye Karşı Koruyucu Sistem (ROPS) Güvenliği

Hiçbir ROPS (Devrilmeye Karşı Koruyucu Sistem) bileşenini makineden çıkarmayın.
Emniyet kemerini taktığınızdan ve acil bir durumda hızla açabileceğinizden emin olun.
Her zaman emniyet kemerinizi takın.
Yer seviyesinden yüksekteki engellere karşı dikkatli olun ve bunlara temas etmeyin.
ROPS’u düzenli aralıklarla hasara karşı inceleyerek ve tüm montaj bağlantı elemanlarını sıkı tutarak güvenle çalışır durumda tutun.
Hasar gören tüm ROPS bileşenlerini yenileriyle değiştirin. Onları onarmayın veya üzerlerinde değişiklik yapmayın.

Eğimli Arazilerde Çalışırken Emniyet Tedbirleri

Eğimli araziler araç hakimiyetinin kaybedilmesine ve aracın devrilmesine neden olabilir ve bu da ağır yaralanma veya ölüme yol açabilir. Eğimli arazilerde güvenli bir şekilde çalışmak sizin sorumluluğunuzdur. Makineyi eğimli arazilerde kullanırken daha da dikkatli olun.
Eğimin, makinenin çalışması açısından güvenli olup olmadığını belirlemek için saha koşullarını değerlendirin ve sahada önceden keşif yapın. Bu incelemeyi yaparken mantıklı düşünün ve doğru kararlar vermeye dikkat edin.
Makineyi eğimli arazilerde çalıştırma konusunda aşağıda belirtilen talimatları gözden geçirin. Makineyi çalıştırmadan önce, makineyi o gün o saha şartlarında kullanmanın emniyetli olup olmayacağını belirlemek için saha koşullarını analiz edin. Arazi yapısındaki değişiklikler, makinenin eğimli yerlerde çalışma şeklinde değişikliğe neden olabilir.
- Makineyi eğimli arazilerde çalıştırmaktan, durdurmaktan veya manevra yaptırmaktan kaçının. Ani hız veya yön değişiklikleri yapmaktan kaçının. Yavaş ve kademeli dönüşler yapın.
- Makinenin çekişinde, direksiyonunda veya dengesinde bir sorun hissederseniz makineyi kullanmayı bırakın.
- Hendek, çukur, derin tekerlek izi, tümsek ve kaya gibi engelleri veya diğer gizli tehlikeleri kaldırın veya işaretleyin. Uzun çimler bazı engelleri gizleyebilir. Engebeli arazi makinenin devrilmesine yol açabilir.
- Makineyi ıslak çimde, eğimli arazilerde veya yokuş aşağı kullanmak makinenin çekiş kaybetmesine yol açabilir.
- Makineyi düşük banketler, hendekler, yapay setler, tehlikeli sulak alanlar veya diğer tehlikelerin yakınında kullanırken çok dikkatli olun. Tekerleklerden biri güçsüz bir zeminden geçerse veya zemin çökerse makine aniden devrilebilir. Makine ile olası bir tehlike kaynağı arasında güvenli bir mesafe belirleyin.
- Eğimin dibindeki tehlikeleri önceden tespit edin. Tehlikeler varsa, yokuştaki çimleri yürüyerek kontrol edilen bir makineyle biçin.
- Eğimli arazilerde çalışırken, mümkünse kesim ünitelerini yere indirilmiş halde tutun. Eğimli arazilerde çalışırken kesim ünitelerinin kaldırılması, makinenin dengesini kaybetmesine neden olabilir.

Çalışma Sonrası Güvenlik Tedbirleri

Makineyi düz bir zemine park edin.
Kesim ünitelerini devre dışı bırakın ve indirin
Park frenini etkinleştirin.
Motoru kapatın ve anahtarı çıkarın.
Tüm hareketlerin durmasını bekleyin.
Ayarlama, bakım, temizleme veya saklama öncesinde makinenin soğumasına izin verin.
Yangınları önlemek adına kesim üniteleri, tahrik sistemleri, susturucular, soğutma ekranları ve motor bölmesinde çimen veya kir birikintisi olmadığından emin olun. Dökülen yağ veya yakıtı temizleyin.
Makineyi kullanmadığınız veya taşıdığınız zamanlarda, ek parçanın tahrik beslemesini kesin.
Gerekiyorsa emniyet kemer(ler)ine bakım yapın ve temizleyin.
Makineyi veya yakıt kabını asla bir su ısıtıcısı veya diğer cihazlarda bulunan tipte açık alev, kıvılcım veya tutuşturma alevlerinin bulunduğu yerlerde depolamayın.

Bakım Emniyeti

Operatör konumundan ayrılmadan önce şunları yapın:
- Makineyi düz bir zemine park edin.
- Kesim ünitelerini devre dışı bırakın ve indirin.
- Park frenini etkinleştirin.
- Motoru kapatın ve anahtarı çıkarın.
- Tüm hareketlerin durmasını bekleyin.
- Ayarlama, bakım, temizleme veya saklama öncesinde makinenin soğumasına izin verin.
Göz koruyucu, uzun pantolon ve kaymaz ayakkabı gibi uygun kişisel koruyucu donanımları giyin. Elleri, ayakları, kıyafetleri, takıları ve uzun saçı hareketli parçalardan uzak tutun.
Bakım yapmadan önce makine bileşenlerinin soğumasını bekleyin.
Mümkünse, motor çalışırken bakım yapmayın. Hareketli parçalardan uzak durun.
Motoru, sadece iyi havalandırılan alanlarda çalıştırın. Egzoz gazları, solunduğunda ölümcül bir gaz olan karbon monoksit içerir.
Makinenin altında çalışırken makineyi krikolarla destekleyin.
Enerji depolanmış bileşenlerdeki basıncı dikkatle boşaltın.
Makinenin tüm parçalarını sorunsuz çalışır ve tüm donanımları sıkılmış durumda tutun.
Aşınmış veya hasar görmüş etiketleri yenileriyle değiştirin.
Makinenin güvenli biçimde optimum performans göstermesi için yalnızca orijinal Toro yedek parçalarını kullanın. Başka üreticilerin ürettiği yedek parçalar tehlike yaratabilir ve bunların kullanılması ürün garantisini geçersiz kılabilir.

Motor Güvenliği

Yağı kontrol etmeden veya kartere yağ eklemeden önce motoru kapatın.
Regülatör hızını değiştirmeyin veya motoru yüksek devirde çalıştırmayın.

Elektrik Sistemi Emniyeti

Makineyi tamir etmeden önce akünün bağlantısını kesin. İlk önce negatif kutbun, son olarak da pozitif kutbun bağlantısını kesin. İlk önce pozitif kutbu, son olarak da negatif kutbu bağlayın.
Aküyü, kıvılcım ve alevlerden uzak, iyi havalandırılan, açık bir ortamda şarj edin. Aküyü bağlamadan veya bağlantısını ayırmadan önce şarj cihazının fişini çekin. Koruyucu kıyafet giyin ve yalıtımlı aletler kullanın.

Soğutma Sistemi Emniyeti

Motor soğutma sıvısının yutulması zehirlenmeye neden olabilir; çocuklardan ve evcil hayvanlardan uzak tutun.
Sıcak ve basınçlı soğutma sıvısının dışarı akması veya sıcak bir radyatöre ve çevresindeki parçalara dokunulması ciddi yanıklara neden olabilir.
- Radyatör kapağını çıkarmadan önce mutlaka en az 15 dakika motorun soğumasını bekleyin.
- Radyatör kapağını açarken bir bez kullanın ve buharın çıkmasına izin vermek için kapağı yavaşça açın.

Hidrolik Sistemi Emniyeti

Hidrolik sıvısı cildinize nüfuz ederse derhal tıbbi yardım alın. Nüfuz eden hidrolik sıvısı bir doktor tarafından birkaç saat içinde çıkarılmalıdır.
Hidrolik sistemine basınç uygulamadan önce tüm hidrolik sıvısı hortumlarının ve hatlarının iyi durumda, hidrolik bağlantıları ile bağlantı parçalarının ise yeterince sıkı olduğundan emin olun.
Vücudunuzu ve ellerinizi, yüksek basınçlı hidrolik sıvısı çıkaran pim deliklerinden veya nozullardan uzak tutun.
Sızan hidrolik sıvılarını temizlemek için bir karton veya kağıt kullanın.
Hidrolik sisteminde herhangi bir iş yapmaya başlamadan önce sistemdeki tüm basıncı emniyetli bir şekilde boşaltın.

Bıçak Güvenliği

Aşınmış veya hasar görmüş bir bıçak ya da alt bıçak kırılabilir, fırlayan bıçak parçaları size veya çevredekilere isabet edebilir ve ağır yaralanma veya ölüme yol açabilir.
Bıçakları ve alt bıçakları aşınma veya hasara karşı düzenli olarak kontrol edin.
Bıçakları kontrol ederken dikkatli olun. Bunlara bakım yaparken eldiven takın ve dikkatli olun. Bıçakları ve alt bıçakları sadece yenileriyle değiştirin ya da ters bileyleyin, asla düzleştirmeyin veya kaynak uygulamayın.
Birden fazla kesim ünitesi bulunan makinelerde, bir kesim ünitesini döndürürken dikkatli olun, aksi takdirde diğer kesim ünitelerindeki silindirler de dönebilir.

Depo Emniyeti

Operatör konumundan ayrılmadan önce şunları yapın:
- Makineyi düz bir zemine park edin.
- Kesim ünitelerini devre dışı bırakın ve indirin.
- Park frenini etkinleştirin.
- Motoru kapatın ve anahtarı çıkarın.
- Tüm hareketlerin durmasını bekleyin.
- Ayarlama, bakım, temizleme veya saklama öncesinde makinenin soğumasına izin verin.
Makineyi veya yakıt kabını bir açık alev veya kıvılcımın bulunduğu yerlerde ve su ısıtıcılarda veya diğer cihazlarda bulunan tipte bir tutuşturma alevinin bulunduğu yerlerde depolamayın.

Güvenlik ve Talimat Çıkartmaları

Tehlike potansiyeli barındıran tüm noktalara, kullanıcının kolayca görebileceği emniyet etiketleri ve talimatları yerleştirilmiştir. Hasar gören veya kaybolan etiketleri yenisiyle değiştirin.

Akü Simgeleri

Bu simgelerin bazıları veya hepsi akünüzün üstünde bulunur.

s_batterysymbols2

Patlama tehlikesi
Ateşle yaklaşmayın, sigara içmeyin
Kostik sıvı/kimyasal yanma tehlikesi
Koruyucu gözlük takın.
Kullanma Kılavuzunu okuyun.
Çevredekileri aküden uzak tutun.
Koruyucu gözlük kullanın; patlayıcı gazlar körlüğe ve diğer yaralanmalara neden olabilir.
Akü asidi körlüğe veya ciddi yanıklara neden olabilir.
Gözleri derhal suyla yıkayın ve acilen tıbbi yardım alın.
Kurşun içerir; çöpe atmayın

Etiket Bölümü: 93-6696

s_decal93-6696

Depolanmış enerji tehlikesi—Kullanma Kılavuzunu okuyun.

Etiket Bölümü: 93-7272

s_decal93-7272

El veya ayağın kesilme/kopma tehlikesi, fan – hareketli parçalardan uzak durun.

Etiket Bölümü: 106-6754

s_decal106-6754

Uyarı—sıcak yüzeylere dokunmayın.
El veya ayağın kesilme/kopma tehlikesi, fan ve dolanma tehlikesi, kayış—hareketli parçalardan uzak durun.

Etiket Bölümü: 106-6755

s_decal106-6755

Basınç altında motor soğutma sıvısı.
Patlama tehlikesi – Kullanma Kılavuzunu okuyun.
Uyarı—sıcak yüzeylere dokunmayın.
Uyarı – Kullanım Kılavuzu’nu okuyun.

Etiket Bölümü: 110-9642

s_decal110-9642

Depolanmış enerji tehlikesi—Kullanma Kılavuzunu okuyun.
Kopilyayı çubuk braketine en yakın deliğe getirin, ardından da kaldırma kolunu ve kılavuz pimi sökün.

Etiket Bölümü: 120-4158

s_decal120-4158

Kullanma Kılavuzunu okuyun.
Motor—başlat
Motor—ön ısıtma
Motor—stop

Etiket Bölümü: 127-2470

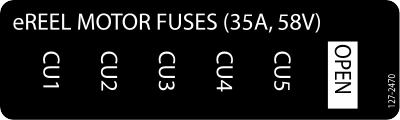

s_decal127-2470

Etiket Bölümü: 133-2930

s_decal133-2930

Uyarı—Gerekli eğitime sahip değilseniz makineyi çalıştırmayın.
Uyarı—Kulak koruyucu takın.
Fırlatılan cisim tehlikesi—çevredekileri çalışma alanından uzak tutun.
Devrilme tehlikesi—Dönüşlerde yavaş sürün; hızla ilerlerken ani dönüş yapmayın; eğimli arazilerde her zaman kesim üniteleri indirilmiş halde sürün; her zaman emniyet kemeri takın.
Uyarı—eğimli arazilerde park etmeyin; makinenin başından ayrılmadan önce park frenini devreye sokun, kesim ünitelerini indirin, motoru kapatın ve kontak anahtarını çıkarın.
Uyarı—Kullanma Kılavuzunu okuyun; makineyi römorka bağlayıp çekmeyin.

Etiket Bölümü: 133-2931

CE Makineler

s_decal133-2931

Not: Etiketinde belirtilen maksimum yokuş eğimiyle yapılan statik enine ve boyuna testlerde makinenin endüstri standardı stabilite testine uygun olduğu görülmüştür. Makinenin eğimli arazilerde kullanımı ve makineyi o gün, o yerdeki koşullarda kullanıp kullanamayacağınızı belirlemek için dikkate almanız gereken kullanım koşulları ile ilgili bilgi edinmek için Kullanma Kılavuzundaki talimatları gözden geçirin. Arazi yapısındaki değişiklikler, makinenin eğimli yerlerde çalışma şeklinde değişikliğe neden olabilir. Mümkünse, makineyi eğimli arazilerde kullanırken kesim ünitelerini toprağa indirilmiş halde tutun. Eğimli arazilerde çalışırken kesim ünitelerinin kaldırılması, makinenin dengesini kaybetmesine neden olabilir.

Uyarı—Kullanma Kılavuzunu okuyun; gerekli eğitime sahip değilseniz makineyi çalıştırmayın.
Uyarı—Kulak koruyucu takın.
Fırlatılan cisim tehlikesi—Çevredekileri uzak tutun.
Devrilme tehlikesi—15°’den daha dik yokuşlarda kullanmayın veya aşağı doğru sürmeyin; eğimli arazilerde her zaman kesim üniteleri indirilmiş halde sürün; her zaman emniyet kemeri takın.
Uyarı—eğimli arazilerde park etmeyin; makinenin başından ayrılmadan önce park frenini devreye sokun, kesim ünitelerini indirin, motoru kapatın ve kontak anahtarını çıkarın.
Uyarı—Kullanma Kılavuzunu okuyun; makineyi römorka bağlayıp çekmeyin.

Etiket Bölümü: 133-8062

s_decal133-8062

Etiket Bölümü: 136-2159

s_decal136-2159

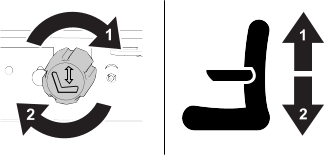

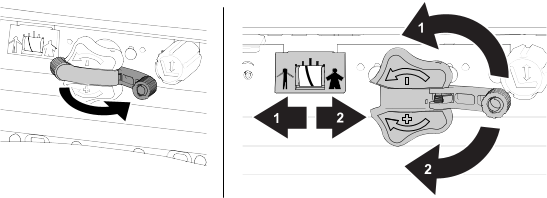

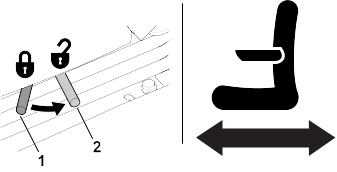

Koltuğu aşağı hareket ettirin
Koltuğu öne kaydırın
Koltuğu döndürün

Etiket Bölümü: 136-3702

s_decal136-3702

Uyarı—Kullanma Kılavuzunu okuyun, emniyet kemerinizi takın, devrilme çubuğunu çıkarmayın.
Uyarı—Devrilme çubuğunda değişiklik yapmayın.

Etiket Bölümü: 136-3731

s_decal136-3731

Kullanma Kılavuzunu okuyun.
Göz koruyucu takın
Ateşle yaklaşmayın, sigara içmeyin
Çevredekileri makineden uzak tutun
Kostik sıvı/kimyasal yanma tehlikesi
Patlama tehlikesi
Kurşun içerir; çöpe atmayın

Etiket Bölümü: 136-3732

s_decal136-3732

Akut toksisite
Solunum yollarına kaçma tehlikesi
Yanıcı gazlar
Metaller için aşındırıcı/ciltte doku hasarı
Çevresel toksisite

Etiket Bölümü: 137-8127

s_decal137-8127

Dikkat—yüksek basınçlı su püskürtmeyin.

Etiket Bölümü: 145-2498

s_decal145-2498

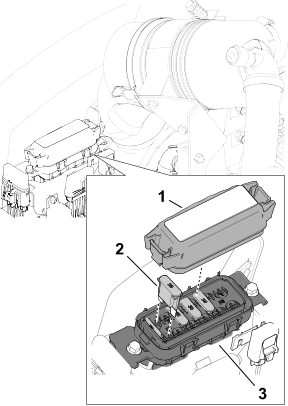

TEC güç rölesi
Elektrik güç rölesi
Sigorta hakkında bilgi almak için Kullanım Kılavuzunu okuyun.
Motor marş rölesi
TEC güç kontrol ünitesi
Mantıksal elektrik gücü
Anahtarlı şalter
TEC güç kontrol ünitesi
Havalı koltuk
Elektrik gücü
TEC güç kontrol ünitesi
Farlar
TEC güç kontrol ünitesi
USB güç noktası

Etiket Bölümü: 145-2549

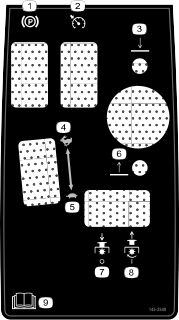

s_decal145-2549

Park freni
Hız kontrolü
Kesim ünitelerini indirin
Hızlı
Yavaş
Kesim ünitelerini kaldırın
PTO—Kapalı
PTO—Açık
Kullanma Kılavuzunu okuyun.

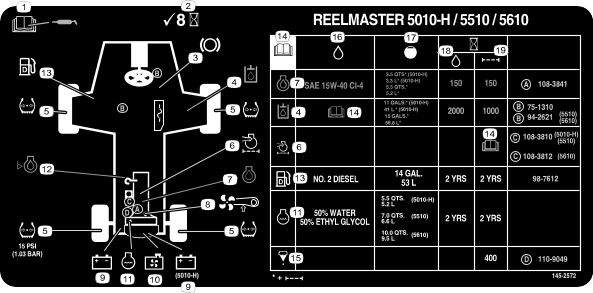

Etiket Bölümü: 145-2572

s_decal145-2572

Yağlama hakkında bilgi almak için Kullanma Kılavuzunu okuyun.
8 saatte bir kontrol edin.
Fren işlevleri
Hidrolik sıvısı
Lastik hava basıncı
Motor hava filtresi
Motor yağı
Fan kayışı
Akü
Radyatör filtresi
Motor soğutma suyu
Motor yağı seviyesi
Yakıt
Kullanma Kılavuzunu okuyun.
Yakıt/Su ayırıcı
Sıvılar
Kapasite
Sıvı aralığı (saat)
Filtre aralığı (saat)

Etiket Bölümü: 147-0287

s_decal147-0287

2,82 ila 3,16 N∙m torkla sıkın.

Kurulum

Makineyi düz bir zemine park edin, kesim ünitelerini indirin ve park frenini etkinleştirin.
Motoru kapatın, anahtarını çıkarın ve hareketli parçaların durmasını bekleyin.
Kullanmadan önce lastik hava basıncını kontrol edin.

Not: Lastikler, sevkıyat için aşırı şişirilmiştir. Makineyi çalıştırmadan önce lastik hava basıncını ayarlayın.
Hidrolik sıvısı seviyesini kontrol edin.
Makinenin Greslenmesi.

Önemli

Makinenin gerektiği gibi greslenmemesi kritik parçaların erken arızalanmasına neden olur.
Kaputu açın ve soğutma suyu seviyesini kontrol edin.
Motor yağı seviyesini kontrol edin ve kaputu kapatıp kilitleyin.

Not: Motor, kartere yağ doldurulmuş olarak teslim edilir; bununla birlikte, motorun ilk kez çalıştırılmasından önce ve sonra yağ seviyesini kontrol edin.

G402679

Kontrol kolunu tespit braketine sabitleyen 2 cıvatayı gevşetin.
Kontrol kolunu istenen konuma getirin ve 2 cıvatayı sıkın.

Gerekli Parçalar

5	Cutting Units (Kesim Üniteleri)

Makinenin Hazırlanması

Uyarı

Kesim ünitelerine giden gücü kesmezseniz, birisi yanlışlıkla kesim ünitesini çalıştırabilir ve bu da ölümle veya el ve ayaklarda ciddi yaralanmayla sonuçlanabilir.

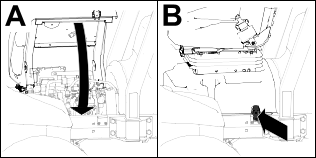

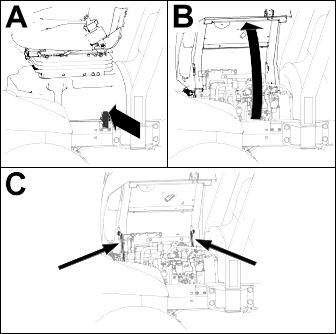

Kesim üniteleri üzerinde çalışmadan önce güç ayırma konnektörlerini mutlaka ayırın.

parçasının kilidini açın, parçasını yatırarak açık duruma getirin ve koltuk tabanını destek çubuklarıyla destekleyin.

G437876

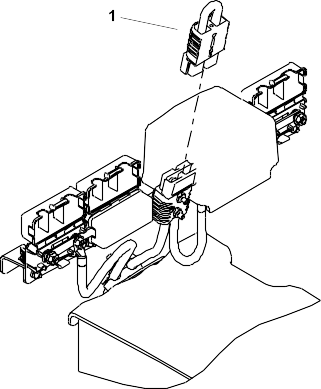

48 V sistem konnektörünü akü bağlantı kesme atlatıcısından çıkarın.

G437957
Her kesim ünitesi kaldırma kolunda, kapağı pivot çatalına sabitleyen tutturma pimini sökün ve kapağı çıkarın.

Önemli

Kapağı daha sonra takmak üzere saklayın.

G437958

Kesim Ünitelerinin Hazırlanması

G402693

Kesim ünitelerini kutularından çıkarın. Bunları, kesim ünitesi Kullanma Kılavuzunda açıklandığı gibi monte edin ve ayarlayın.
Karşı ağırlığı gösterildiği gibi kesim ünitesinin uygun ucuna takın.

G402694

Taşıyıcı çerçeve milini gresleyin .
Bu prosedürü diğer kesim üniteleri için tekrarlayın.

Çim Dengeleme Yayının Yerleştirilmesi

Kesim Üniteleri 2 ve 4

G402717

Kesim ünitesi 1
Kesim ünitesi 2
Kesim ünitesi 3
Kesim ünitesi 4
Kesim ünitesi 5
Silindir motoru
Ağırlık

G402718

Denge yayı çubuğunun arka deliğine kopilya takılmışsa bu kopilyayı sökün ve braketin yanındaki deliğe takın.

G402719

Çim dengeleme braketini kesim ünitesi çerçevesine sabitleyen 2 flanşlı kilit somununu (3/8 inç) ve 2 taşıyıcı cıvatayı (3/8 x 1-1/4 inç) sökün.

G402720

Cıvatayı taşıyıcı çerçevenin sağ tırnağına sabitleyen flanş kilit somununu (3/8 inç) sökün ve denge yayını kesim ünitesinden çıkarın.

Not: Flanşlı tırtıklı somunu cıvatadan çıkarmayın.

G402721

Çim dengeleme yayının cıvatasını , flanşlı kilit somununu (3/8 inç) kullanarak taşıyıcı çerçevenin sağ tırnağına monte edin.

G402722

Çim dengeleyici braketindeki delikleri kesim ünitesi çerçevesindeki deliklerle hizalayın.

Not: Hortum kılavuzunun destek halkası, makinenin ortasına doğru hizalanır .
Çim dengeleyici braketini , 2 taşıyıcı cıvata (3/8 x 1-¼ inç) ve 2 flanşlı kilit somunuyla (3/8 inç) kesim ünitesi çerçevesine monte edin.
Kilit somunlarını ve cıvataları 37 ila 45 N∙m torkla sıkın.
Bu prosedürü diğer kesim ünitesi için tekrarlayın.

Ön Kesim Ünitelerinin Kaldırma Kollarına Takılması

G402695

Ön kesim ünitelerini gösterildiği gibi kaldırma kollarına takın.
Yamaçlarda çim kesmek için kesim ünitesi kılavuzunu kilitleyin.

Arka Kesim Ünitelerinin Kaldırma Kollarına Takılması

1,2 cm veya Daha Yüksek bir Kesme Yüksekliğine Ayarlanmış Kesim Üniteleri

G402695

Arka kesim ünitelerini gösterildiği gibi kaldırma kollarına takın.
Yamaçlarda çim kesmek için kesim ünitesi kılavuzunu kilitleyin.

Arka Kesim Ünitelerinin Kaldırma Kollarına Takılması

1,2 cm veya Daha Alçak bir Kesme Yüksekliğine Ayarlanmış Kesim Üniteleri

G402723

Pivot çatalını kaldırma koluna sabitleyen dingil pimini ve rondelayı çıkarın ve mili kaldırma kolundan dışarı kaydırın.

G402724

Pivot çatalını taşıyıcı çerçeve miline monte edin.
Kapağı pivot çatalına monte edin ve taşıyıcı çerçeve mili, pivot çatal ve kapak üzerindeki delikleri hizalayın.
Pivot çatalını ve kapağı, tutturma pimi ile taşıyıcı çerçeve miline sabitleyin.
Yamaçlarda çim kesmek için kesim ünitesi kılavuzunu kilitleyin.
Kaldırma kolunun altına bir kesim ünitesi kaydırın.

G402725

Pivot çatalını kaldırma koluna yerleştirin ve kaldırma kolu milini dingil pimi ve rondela ile kaldırma koluna sabitleyin.
Bu prosedürü diğer arka kesim ünitesi için tekrarlayın.

Yamaçlarda Çim Kesmek için Kesim Ünitesi Kılavuzunun Kilitlenmesi

G437965

Bir tepenin yüzeyinde çim biçerken kesim ünitelerinin yokuş aşağı dönmesini önlemek için kesim ünitesi kılavuzlarını tutturma pimileriyle kilitleyin.

Not: Kesim ünitesini kilitlemek için pivot çatalındaki deliği kullanın.

Not: Kesim ünitesini yönlendirmek için yuvayı kullanın.

Kesim Ünitesi Kaldırma Kolu Zincirlerinin Takılması

G402673

Kaldırma kolu zincirini , tutturma pimiyle zincir braketine sabitleyin.

Not: Kesim ünitesi Kullanma Kılavuzunda açıklanan sayıda zincir halkası kullanın.

Silindir Motorlarının Takılması

Silindir-motor yivli milini gresleyin.
Silindir motoru O-halkasını yağlayın ve motor flanşının üzerine takın.
Silindir motorunu, flanşları kilit somunlarına takılmayacak şekilde saat yönünde döndürerek takın.

Önemli

Silindir motoru hortumunun bükülmediğinden,kıvrılmadığından veya sıkışma riski altında olmadığından emin olun.

G402696

Silindir motorunu , flanşlar cıvataları çevreleyene kadar saatin aksi yönünde döndürün.
Montaj cıvatalarını 19 ila 25 N∙m torkla sıkın.
Bu prosedürü diğer kesim üniteleri için tekrarlayın.

Gerekli Parçalar

1	Tamamlama kiti (ayrı satılır)

Önemli

Elektrik kablosunun doğru döşendiğinden ve kabloların bükülmediğinden emin olmak için, tamamlama kitlerini monte etmeden önce motorları kesim ünitelerine monte edin.

G402657

Orta ön kesim ünitesi
Sol arka kesim ünitesi
Sağ arka kesim ünitesi
Sol ön kesim ünitesi
Sağ ön kesim ünitesi
Silindir motoru konumu
Ağırlık

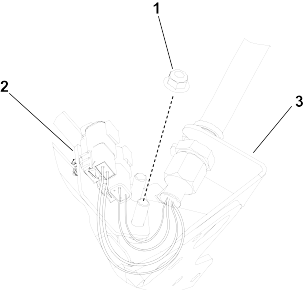

Ekstra flanşlı somunu gösterildiği gibi çıkarın.
Tamamlama kiti hortum bağlantısındaki somunları gevşetin, hortumu bölme levhası braketindeki yuvaya yerleştirin ve somunları sıkın.

Not: Somunları sıkarken, hortumun bükülmemesi veya kıvrılmaması için bir destek anahtarı kullanın.

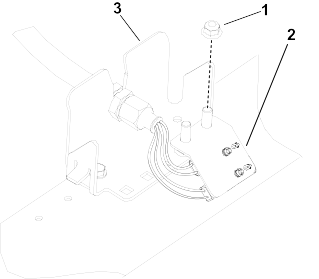

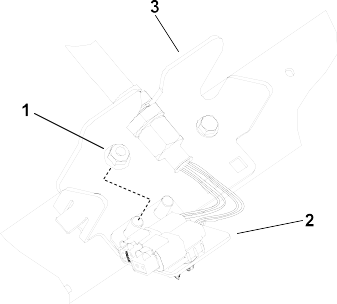

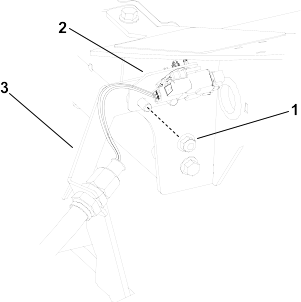

Konnektör plakasını, konnektörler gösterildiği gibi konumlandırılacak şekilde bölme levhası montaj cıvatalarına takın.
Konnektör plakasını daha önce çıkarılan flanşlı somun ile montaj cıvatalarından birine sabitleyin.
G402739

Sol ön kesim ünitesi (#4)
1. Ekstra flanşlı somun
2. Konnektör plakası
3. Bölme levhası braketi

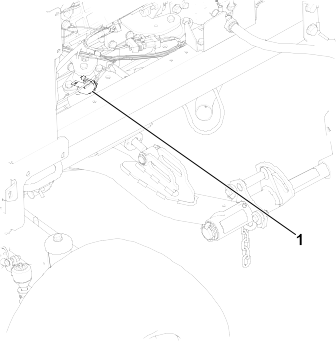

Makine üzerindeki kablo demetini bulun ve kablo konnektörlerini tamamlama kitinin kablo konnektörlerine takın.
Bu prosedürü gösterildiği gibi kalan 4 bölme levhası konumunda tekrarlayın.
Önemli

Konnektör plakaları, kalan noktalarda hortumun bükülmeden veya kıvrılmadan bölme levhası braketinden geçerek kesim ünitesine yönlendirilebileceği şekilde konumlandırılmıştır.
G402741

Sol arka kesim ünitesi (#2)
1. Ekstra flanşlı somun
2. Konnektör plakası
3. Bölme levhası braketi
G402742

Orta ön kesim ünitesi (#1)

(Makinenin alt tarafı gösterilmiştir)
1. Ekstra flanşlı somun
2. Konnektör plakası
3. Bölme levhası braketi
G402743

Sağ ön kesim ünitesi (#5)
1. Ekstra flanşlı somun
2. Konnektör plakası
3. Bölme levhası braketi
G402744

Sağ arka kesim ünitesi (#3)
1. Ekstra flanşlı somun
2. Konnektör plakası
3. Bölme levhası braketi

Gerekli Parçalar

1	Telematik cihazı
1	Cihaz braketi
1	Telematik kablo demeti
4	Altıgen cıvata (#10 x 1 inç)
4	Kilit somunu(#10)
2	U-cıvata
4	Flanşlı somun (⅜ inç)

G530740s

Telematik cihazını cihaz braketine sabitlemek için 4 altıgen başlı cıvata (#10 x 1 inç) ve 4 kilit somunu (#10) kullanın.

G530741s

Cihaz braketini devrilme çubuğunun sağ üst tarafına sabitlemek için 2 U cıvata ve 4 flanş somunu (3/8 inç) kullanın.

G530739s

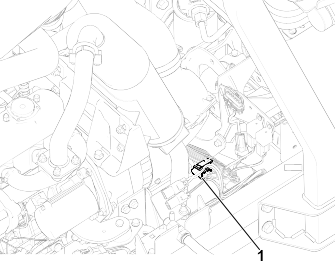

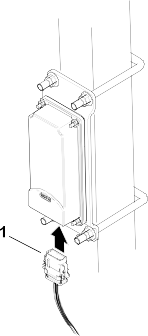

Telematik kablo demeti üzerindeki P02 etiketli konnektörü telematik cihazına takın.

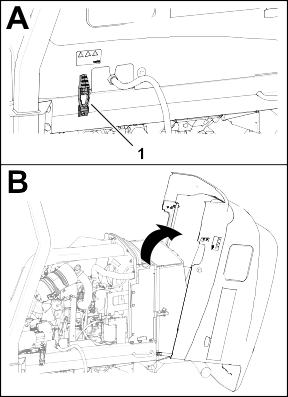

Kaputu açın.

G532512s

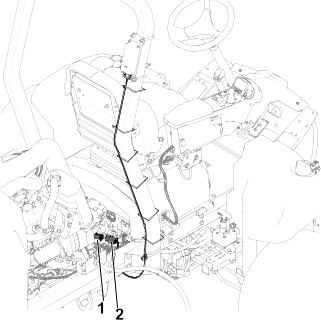

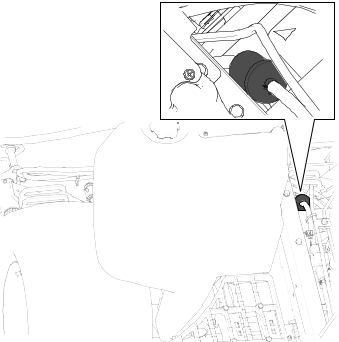

Kablo demetini denge çubuğundan aşağı yönlendirin ve P01 etiketli kablo demeti konnektörünü makinenin kablo demeti üzerindeki P56 etiketli konnektöre bağlayın.
Kaputu kapatıp yerine kilitleyin.
Kablo demetini gösterildiği gibi kablo bağlarını kullanarak devrilme çubuğuna sabitleyin.

Gerekli Parçalar

1	Kesim ünitesi destek ayağı

G402676

Alt bıçak/silindir grubunu ortaya çıkarmak için kesim ünitesini yana yatırdığınızda, kesim ünitesinin arkasını ayak desteğiyle kaldırarak, alt bıçak yuvası ayar vidalarının arka ucundaki somunların çalışma yüzeyine temas etmesini önleyin.

G402677

Destek ayağını , tutturma pimiyle zincir braketine sabitleyin.

Akü bağlantı kesme atlatıcısının temas yüzeylerine dielektrik gres sürün.

G437957

48 V sistem konnektörünü akü bağlantı kesme atlatıcısına takın.

G438020

Koltuk tabanını kapatın ve kilitleyin.

Gerekli Parçalar

1	Kaput kilidi
1	Conta
1	Sıkıştırma somunu
1	Rondela

G439569

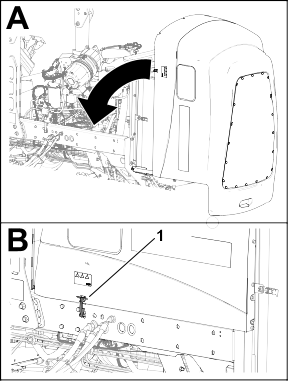

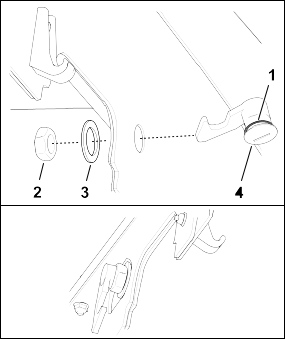

Kaputu yükseltin.

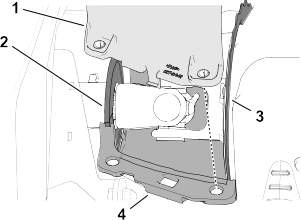

Lastik halkayı kaputun sol tarafındaki delikten çıkarın.

G445763

Contanın kaput kilidine takıldığından emin olun.
Somunu kilitten çıkarın.
Kaputun dış kısmında, mandalın kancalı ucunu kaputtaki delikten geçirin.

Not: Conta, kaputun dışına göre hizalanmıştır.
Kaput iç tarafında, rondela ve somunu kullanarak kilidi kaputa takın.
Kaputu kapatın ve kilitlendiğinde kilit kancasının şasiye tutunduğundan emin olmak için kapalı kaput kilidi anahtarını kullanın.

CE Makineler

Gerekli Parçalar

1	Üretim Yılı etiketi
1	CE etiketi
1	Yan yatma tehlikesi etiketi

CE Etiketinin Yapıştırılması

G438804

Kaputun kaput kilidi yanındaki kısmını silme alkolüyle ıslatılmış temiz bir bezle silin ve kaputu kurumaya bırakın.
CE etiketinin arkasını çıkartın ve etiketi kaputa yapıştırın.

Üretim Yılı Etiketinin Yapıştırılması

G438820

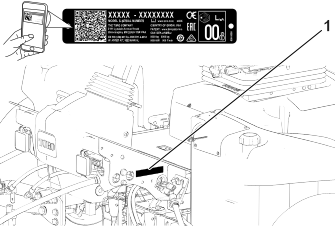

Seri plakasının yanındaki braket kısmını silme alkolüyle ıslatılmış temiz bir bezle silin ve braketi kurumaya bırakın.
Üretim yılı etiketinin arkasını çıkartın ve etiketi zemin braketinin üzerine yapıştırın.

CE Uyarı Etiketinin Yapıştırılması

G438821

Mevcut etiketin yüzeyini tuvalet ispirtosuyla ıslatılmış temiz bir bezle silin ve etiketi kurumaya bırakın.
CE uyarı etiketinin arkasını çıkarın ve CE uyarı etiketini mevcut etiketin üzerine yapıştırın.

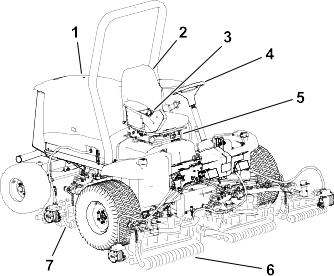

Ürüne Genel Bakış

G403839

Motor kaputu
Operatr koltuğu
Kontrol kolu
Direksiyon
Koltuk ayarlama kolu
n kesim niteleri
Arka kesim niteleri

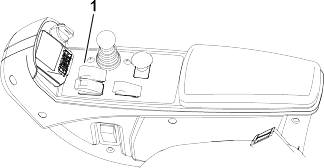

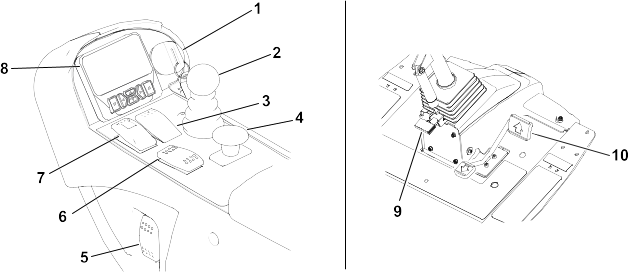

Kontroller

G461340

Anahtarlı şalter
Biçme gövdesi indirme/kaldırma kolu
Hız sabitleyici anahtarı
PTO şalteri
Far düğmesi
Motor devri anahtarı
Park freni anahtarı
Bilgi Merkezi ekranı
Ayarlı direksiyon pedalı
Hareket pedalı

Anahtarlı Şalter

G453721

Kapalı
Açık/ön ısıtma
Başlatma

Biçme Gövdesi İndirme/Kaldırma Kolu

G453725

Kesim ünitelerini indirin—Kesim ünitelerinin dönmesi için önce PTO'yu çalıştırın (Biçme modu).
Kesim ünitelerini kaldırın—Kesim ünitelerinin dönmeyi durdurması için önce PTO'yu devreden çıkarın (Taşıma modu).

Not: Kesim ünitelerini kısmen dönüş konumuna yükseltmek için, kolu geriye doğru kısa bir süre çekin.

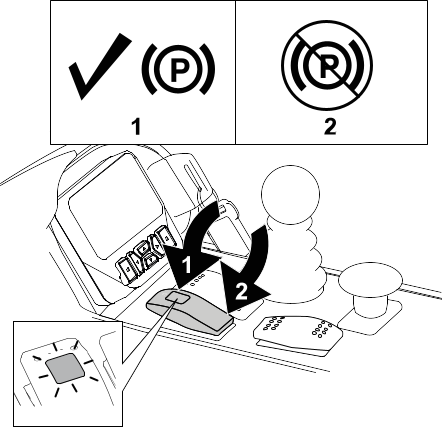

Park Freni Anahtarı

G461376

Park frenini etkinleştirin.

Not: Park freni düğmesinin etkinleştirilmesi hareketin otomatik olarak yavaşlamasına neden olur (hareket pedalı konumundan bağımsız olarak).

Park freni, park freni düğmesinin konumundan bağımsız olarak, makine durur durmaz veya kapatılır kapatılmaz devreye girer.
Park frenini devreden çıkarın.

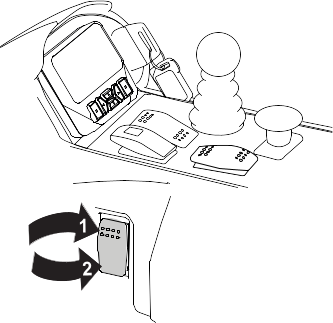

Hız Sabitleyici Anahtarı

G461362

Hız sabitleyiciyi devreye alın—anahtarı kısa bir süre ileri doğru döndürün.

Not: Hız sabitleyici hızını 0,8 km/saatlik adımlarla ayarlamak için ekrandaki düğmeleri kullanın.
Hız sabitleyiciyi açın—anahtarı orta konuma getirin.
Hız sabitleyiciyi kapatın—anahtarı geriye doğru döndürün.

Motor Devri Anahtarı

G461359

Motor devrini 100 dev/dak adımlarla artırmak için düğmeye kısa bir süre ileri doğru dokunun; motoru Yüksek rölantiye almak için basılı tutun
Motor devrini 100 dev/dak adımlarla düşürmek için düğmeye kısa bir süre geriye doğru dokunun; motoru Düşük rölantiye almak için basılı tutun

Kuyruk Mili (PTO) Şalteri

G453441

PTO'yu devre dışı bırakın—Makine Taşıma modundadır (maksimum hız sınırlandırılmadığında 16 km/saat hıza kadar çıkmanıza izin verir).
PTO'yu etkinleştirin—Makine Çim Biçme modundadır (maksimum hız sınırlandırılmadığında 13 km/saat hıza kadar çıkmanıza izin verir).

Not: Bilgi Merkezi ekranındaki korumalı menüleri kullanarak her mod için maksimum hızları ayarlayabilirsiniz.

Far Düğmesi

G461393

Açık
Kapalı

Bilgi Merkezi Ekranı

G461392

Bilgi Merkezi ekranı, makinenin çalışma durumu, çeşitli arıza teşhis bilgileri ve diğer bazı bilgiler gibi makineniz hakkında çeşitli bilgiler sunar.

Görüntülenen ekranlar, seçtiğiniz düğmelere bağlıdır. Her bir düğmenin amacı, o anda neye ihtiyaç duyulduğuna bağlı olarak değişebilir.

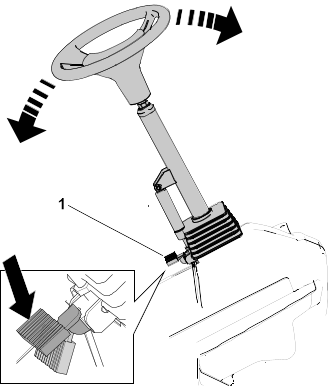

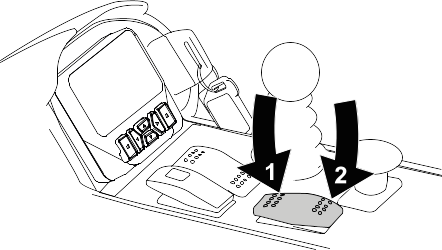

Ayarlı Direksiyon Pedalı

G453181

Ayarlı direksiyon pedalına

basın ve direksiyon kulesini kaldırarak veya indirerek rahat bir çalışma konumuna getirin.

Hareket Pedalı

G453193

İleri hareket edin—pedalın üst kısmına basın.

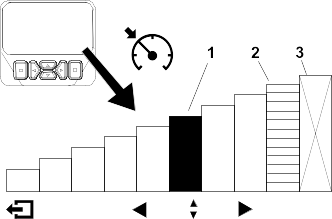

Not: Maksimum yürüyüş hızına ulaşmak için, maksimum yürüyüş hızını ayarlayın ve taşıma modundayken pedala ileri doğru basın.
Makineyi durdurun—ayağınızla pedala uyguladığınız basıncı azaltın ve pedalın orta (boş) konuma dönmesini bekleyin.

Not: Ayağınızı hareket pedalından çektiğinizde makine hızlı bir şekilde boş vitese dönecektir.
Geriye doğru hareket edin—pedalın alt kısmına basın.

Not: İlerleme hızı, pedala ne kadar bastığınıza bağlı olarak değişir.

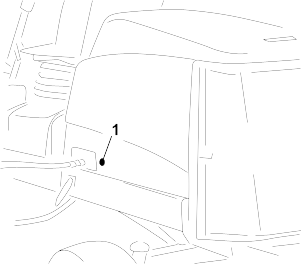

Priz

G453945

Priz

elektronik cihazlar için kullanılabilecek 12 V’luk bir güç kaynağıdır.

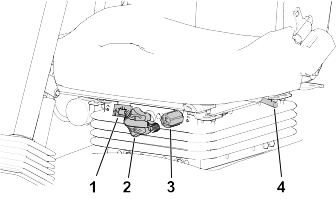

Koltuk Kontrolleri

G446491

Ağırlık göstergesi
Ağırlık ayarlama düğmesi
Yükseklik ayarlama düğmesi
İleri/geri kolu

Ağırlık Ayarlama Düğmesi

Ağırlık göstergesi penceresinde ağırlığınız görüntülenene kadar ağırlık ayarlama düğmesini döndürün.

G446496

Azalt
Artır

Yükseklik Ayarlama Düğmesi

G446494

Yükseltme
İndirme

İleri/Geri Kolu

G446495

Kilitleme
Kilidi açma

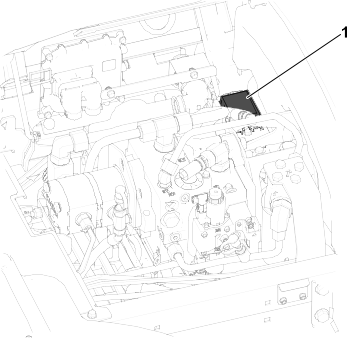

Kesim Ünitesi Güç Bağlantısını Kesme

Kesim ünitelerini takmadan, çıkarmadan veya üzerinde herhangi bir işlem yapmadan önce, koltuğun altında bulunan kesim ünitesi güç bağlantısı kesme konnektörünü

ayırarak kesim ünitelerinin güç kaynağıyla bağlantısını kesin. Makineyi çalıştırmadan önce konnektörü tekrar takın.

G454877

Dikkat

Kesim ünitelerine giden gücü kesmezseniz, birisi yanlışlıkla kesim ünitesini çalıştırabilir ve bu da el ve ayaklarda ciddi yaralanmalara neden olabilir.

Kesim üniteleri üzerinde çalışmadan önce her zaman kesim ünitesi güç bağlantısı kesme konnektörünü ayırın.

Teknik Özellikler

Not: Tasarım ve teknik özellikler haber verilmeksizin değiştirilebilir.

Taşıma genişliği	228 cm
Kesim Genişliği	254 cm
Uzunluk	282 cm
Yükseklik (ROPS dahil)	160 cm
Ağırlık*	1360 kg (2.999 lb)
Motor	Kubota 24,8 bg
Yakıt deposu kapasitesi	53 litre
Taşıma hızı	0 ila 16 km/s
Çim biçme hızı	0 ila 13 km/s
*Ağırlığa sıvılar ve 5 inçlik, 8 bıçaklı kesim üniteleri dahildir.

Ek Parçalar/Aksesuarlar

Makinenin işlevlerini geliştirmek ve çoğaltmak için makineyle birlikte kullanılabilecek çeşitli Toro onaylı ek parça ve aksesuarlar mevcuttur. Onaylanmış tüm ek parça ve aksesuarların bir listesi için Yetkili Bayinize veya Toro distribütörünüze ulaşın ya www.Toro.com adresine gidin.

Makinenin optimum performans sergilemesi ve güvenlik sertifikasyonuna sürekli uymasını sağlamak için sadece orijinal Toro yedek parçalarını ve aksesuarlarını kullanın.

Çalıştırma

Çalıştırma Öncesi

Günlük Bakımın Yapılması

Makineyi başlatmadan önce Bakım Programında listelenen Her Kullanımda/Her Gün prosedürlerini uygulayın.

Yakıt

Yakıt Özellikleri

Önemli

Dizel yakıt yerine asla kerosen veya benzin kullanmayın.

Petrodizel

Tür	-7°C'nin üzerindeki sıcaklıklarda yaz sınıfı dizel yakıt (No. 2-D), bu değerin altındaki sıcaklıklarda ise kış sınıfı dizel yakıt (No. 1-D veya No. 1-D/2-D karışımı) kullanın. Daha düşük sıcaklıklarda kış sınıfı yakıt kullanılması daha düşük bir parlama noktası ve daha iyi soğukta akma özellikleri sağlar, bu da hem motoru çalıştırmayı kolaylaştırır hem de yakıt filtresinin tıkanmasını azaltır. -7°C'nin üzerindeki sıcaklıklarda yaz sınıfı yakıt kullanılması yakıt pompası ömrünün uzatılmasına katkıda bulunur ve kış sınıfı yakıta kıyasla daha yüksek güç elde edilmesine yardımcı olur.
Sülfür içeriği	Düşük (<500 ppm) veya ultra düşük (<15 ppm)
Minimum Setan Değeri	40
Depoya Kaldırma	Sadece 180 gün içinde tüketeceğiniz kadar, temiz ve taze dizel yakıt veya biyodizel yakıt alın. 180 günden uzun süredir depoda duran yakıtları kullanmayın.
Yağ ve katkı maddeleri	Yakıta eklemeyin

Biyodizel

Tür	Bu makine B20’ye kadar (%20 biyodizel,%80 petrodizel) biyodizel karıştırılmış yakıt da kullanabilir. Petrodizel kısmı düşük veya ultra düşük sülfürlü olmalıdır. Soğuk havalarda B5 (%5 biyodizel içeriği) veya daha düşük oranlı bir karışım kullanın.
Minimum Setan Değeri	40
Biyodizel Önlemleri	Biyodizel karışımları boyalı yüzeylere zarar verebilir. Zaman içinde bozunabileceklerinden, yakıtla temas eden contaların, hortumların ve keçelerin durumunu takip edin. Biyodizel karışımlarına geçildikten bir süre sonra yakıt filtresinin tıkanması normaldir. Biyodizel hakkında daha fazla bilgi almak için yetkili Toro Distribütörünüze danışın.
Depoya Kaldırma	Sadece 180 gün içinde tüketeceğiniz kadar, temiz ve taze dizel yakıt veya biyodizel yakıt alın. 180 günden uzun süredir depoda duran yakıtları kullanmayın.
Yağ ve katkı maddeleri	Yakıta eklemeyin

Biyodizel yakıt şu koşulları karşılamalıdır:	Standart	Konum
	ASTM D6751	ABD
	EN 14214	Avrupa Birliği
Karıştırılmış yakıt şu koşulları karşılamalıdır:	ASTM D975	ABD
Karıştırılmış yakıt şu koşulları karşılamalıdır:	EN 590	Avrupa Birliği

Yakıt Ekleme

Makineyi düz bir zemine park edin, kesim ünitelerini indirin, motoru kapatın ve anahtarı çıkarın.
Yakıt deposu kapağının etrafını temiz bir bezle silerek temizleyin.

G438846

Yakıt deposu kapağını çıkarın.
Depoyu, seviye dolum boynunun alt kısmına gelene kadar dizel yakıtla doldurun.
Yakıt deposu kapağını sabitleyin.

Not: Mümkünse, her kullanımdan sonra yakıt deposunu doldurun. Bu, yakıt deposunda yoğuşma birikmesi olasılığını en aza indirir.

Emniyet Kilidi Anahtarlarının Kontrolü

Dikkat

Emniyet kilidi anahtarlarının bağlantısı kesilir veya anahtarlar hasar görürse makine beklenmedik biçimde çalışarak hafif veya orta dereceli yaralanmaya yol açabilir.

Emniyet kilidi anahtarlarını kurcalamayın.
Her gün makineyi çalıştırmadan önce emniyet kilidi anahtarlarının çalışıp çalışmadığını kontrol edin ve hasarlı anahtarları değiştirin.

Önemli

Makineniz emniyet kilidi anahtar testlerinde başarısız olursa yetkili Toro distribütörüne başvurun.

Makinenin Hazırlanması

Makineyi yavaşça açık bir alana alın.
Kesim ünitelerini indirin, motoru kapatın ve park frenini etkinleştirin.

Hareket Pedalı Başlatma Kilidinin Kontrol Edilmesi

Operatör koltuğuna oturun ve park frenini etkinleştirin.
Disengage (Devre dışı bırak) konumuna getirmek için PTO şalterine basın.
Hareket pedalına basın ve anahtarı Başlat konumuna çevirin.

Not: Hareket pedalı basılıyken motor çalışmamalıdır.

PTO Başlatma Kilidinin Kontrol Edilmesi

Kullanıcı koltuğuna oturun.
PTO anahtarını Engage (Etkinleştir) konumuna getirin.
Anahtarı Marş konumuna döndürün.

Not: PTO şalteri Engage (Etkinleştir) konumundayken motor çalışmamalıdır.

PTO Çalıştırma Kilidinin Kontrol Edilmesi

Not: Gereksiz aşınmayı önlemek için, bu test sırasında kesim ünitelerinin birkaç saniyeden fazla dönmesine izin vermeyin.

Kullanıcı koltuğuna oturun.
Disengage (Devre dışı bırak) konumuna getirmek için PTO şalterine basın.
Motoru çalıştırın.
PTO şalterini yukarı çekerek Engage (Etkinleştir) konumuna getirin.
PTO'yu devreye sokmak için kesim ünitelerini indirin.
Koltuktan kalkın.

Not: Operatör koltuğundan kalktığınızda PTO çalışmamalıdır.

Park Freni ve Hareket Pedalı Çalıştırma Kilidinin Kontrol Edilmesi

Kullanıcı koltuğuna oturun.
Park frenini etkinleştirin.
Disengage (Devre dışı bırak) konumuna getirmek için PTO şalterine basın.
Motoru çalıştırın.
Hareket pedalına basın.

Not: Park freni devredeyken hareket pedalına bastığınızda makine tepki vermemelidir. Bilgi Merkezi ekranında bir bilgi mesajı görünmelidir ekran.

Otomatik Park Freninin Devrede Olup Olmadığının Kontrol Edilmesi

Operatör koltuğuna oturun ve motoru çalıştırın.
Park frenini devre dışı bırakın ve koltuktan kalkın.

Not: Operatör koltuğundan kalktığınızda, park freni şalterindeki kırmızı ışık yanarak park freninin devrede olduğunu göstermelidir.

Kesim Ünitesi İndirme Engelleyici Kilidinin Kontrol Edilmesi

Operatör koltuğuna oturun ve motoru çalıştırın.
Kesim ünitelerinin taşıma konumuna kaldırıldığından emin olun.
Koltuktan kalkın ve kesim ünitelerini indirin.

Not: Siz operatör koltuğunda oturmazken, kesim üniteleri indirilmemelidir.

Bilgi Merkezi Ekranına Genel Bakış

Bilgi Merkezi ekranı, makinenin çalışma durumu, çeşitli arıza teşhis bilgileri ve diğer bazı bilgiler gibi makineniz hakkında çeşitli bilgiler sunar. Ekran, birden fazla sayfa içerir. İstediğiniz zaman geri düğmesine basarak ve ardından yukarı ve aşağı yön düğmelerini kullanarak ekranlar arasında geçiş yapabilirsiniz.

G471371s

Gösterge ışığı
Ekran parlaklığı sensörü
Gezinme düğmesi—yukarı
Geri düğmesi
Gezinme düğmesi—azalt/sol
Gezinme düğmesi—aşağı
Gezinme düğmesi—artır/sağ
Giriş düğmesi

Not: Her bir düğmenin amacı, o anda neye ihtiyaç duyulduğuna bağlı olarak değişebilir. Her düğme, o anki işlevini gösteren bir simgeyle işaretlenir.

Bilgi Merkezi Ekranı Simgeleri

	Servis zamanı geldi.			Isınma modu
	Sanal pedal durdurma ayarları			Akü voltajı
	Kızdırma bujileri aktif.			Yakıt seviyesi
	Koltuğa oturun.			Yakıt azaldı.
	Park freni etkindir.			Kilitli
	Motor soğutma sıvısı sıcaklığı			Arıza/uyarı
	Hareket veya Hareket Pedalı			Ters Bileyleme

	Motoru çalıştırın.			Kesim üniteleri yukarıda veya yükseltiliyor.
	PTO devrede.			Kesim üniteleri aşağıda veya alçaltılıyor.
	Hız sabitleyici devreye girer.			Jeneratör
	Motor			Saat ölçer
	Parola girildi.			Değeri artır
	Aktif			Değeri düşür
	Aktif değil			Yukarı/aşağı kaydırma
	Menü			Sola/sağa kaydırma
	Sonraki ekran			Önceki ekran

Menülere Genel Bakış

Bilgi Merkezi ekran menü sistemine erişmek için ana ekrandayken geri düğmesine basın. Ana menüye yönlendirilirsiniz. Menülerdeki seçeneklere genel bir bakış için aşağıdaki tabloları inceleyin.

Protected under Protected Menus (Korumalı Menüler Altında Korunuyor) — sadece PIN kodu girilerek erişilebilir

Main Menu (Ana Menü)

Menü Öğesi	Açıklama
Faults (Arızalar)	Arızalar menüsü, son makine arızalarının bir listesini sunar. Arızalar menüsü ve orada yer alan bilgiler hakkında daha fazlasını öğrenmek için Servis Kılavuzuna veya yetkili Toro distribütörünüze başvurun.
Service (Servis)	Servis Menüsü; toplam kullanım saati, sayaçlar ve diğer benzer değerler gibi makineyle ilgili bazı bilgiler sunar.
Diagnostics (Arıza Teşhis)	Arıza Teşhis menüsü, her bir makine anahtarının, sensörünün ve kontrol çıkışının durumunu görüntüler. Hangi makine kontrollerinin açık hangilerinin kapalı olduğunu hızlıca gösteren bu menüyü kullanarak bazı sorunları giderebilirsiniz.
Settings (Ayarlar)	Ayarlar menüsü, ekrandaki konfigürasyon değişkenlerini kişiselleştirmenize ve değiştirmenize imkan tanır.
Machine Settings (Makine Ayarları)	Makine Ayarları menüsü ivme, hız ve karşı ağırlık eşiklerini ayarlamanıza olanak tanır.
About (Hakkında)	Hakkında menüsü, makinenizin model numarasını, seri numarasını ve yazılım sürümünü gösterir.

Service (Servis)

Menü Öğesi	Açıklama
Hours (Saat)	Makinenin, motorun ve PTO’nun açık olduğu toplam saat sayısının yanı sıra makinenin nakliyede geçirdiği toplam saat sayısını ve servis zamanını gösterir.
Counts (Sayımlar)	Makinede gerçekleşen sayımları gösterir.
Front Backlap (Ön Ters Bileyleme)	Ters bileyleme modundayken ön silindirlerin hızını kontrol eder.
Rear Backlap (Arka Ters Bileyleme)	Ters bileyleme modundayken arka silindirlerin hızını kontrol eder.
Traction Pedal (Hareket Pedalı)	Hareket pedalını kalibre eder.
Traction Pump (Çekiş Pompası)	Çekiş pompasını kalibre eder.
Virtual Speed Sensor (Sanal Hız Sensörü)	Sanal hız sensörünü kalibre eder.

Diagnostics (Arıza Teşhis)

Menü Öğesi	Açıklama
Traction (Çekiş)	Hareket pedalı için girişleri ve çıkışları gösterir.
Cutting Units (Kesim Üniteleri)	Kesim ünitelerinin yükseltilmesi ve alçaltılması için giriş ve çıkışları gösterir.
PTO	PTO devresinin etkinleştirilmesi için girdileri ve çıktıları gösterir.
Engine (Motor)	Motorun çalıştırılması için girdileri ve çıktıları gösterir.
Generator (Jeneratör)	Jeneratör için girdi ve çıktıları gösterir.
CAN Statistics (CAN İstatistikleri)	CAN için giriş ve çıkışları gösterir.

Settings (Ayarlar)

Menü Öğesi	Açıklama
Enter PIN (PIN Girin)	Şirketinizin bir PIN koduyla yetkilendirdiği bir kişinin (denetmen/bakım teknisyeni) korumalı menülere erişebilmesine imkan tanır.
Backlight (Arka Plan Aydınlatması)	LCD ekranın parlaklığını kontrol eder.
Language (Dil)	Ekranda kullanılan dili kontrol eder*.
Font Size (Yazı Tipi Boyutu)	Ekrandaki yazı tipinin boyutunu kontrol eder.
Units (Birimler)	Ekranda kullanılan birimleri kontrol eder (İngiliz veya Metrik).
Protect Settings (Ayarları Koru)	Korunan ayarlardaki değerlerin değiştirilebilmesine imkan tanır

*Sadece, "operatöre yönelik" metin tercüme edilir. Arızalar, Servis ve Arıza Teşhis ekranları ise "servise yöneliktir".�? Başlıklar seçilen dilde görünür, ancak menü öğeleri İngilizcedir.

Machine Settings (Makine Ayarları)

Menü Öğesi	Açıklama
Front Backlap (Ön Ters Bileyleme)	Ters bileyleme modundayken ön silindirlerin hızını kontrol eder.
Rear Backlap (Arka Ters Bileyleme)	Ters bileyleme modundayken arka silindirlerin hızını kontrol eder.
Mow Speed (Çim Biçme Hızı)	Çim biçme sırasındaki maksimum hızı kontrol eder (düşük aralık).Bu, silindir hızını belirlemek için kullanılır.
Transport Speed (Taşıma Hızı)	Taşıma sırasındaki maksimum hızı kontrol eder (yüksek aralık).
Blade Count (Bıçak Sayısı)	Silindir hızı için silindirdeki bıçakların sayısını kontrol eder.

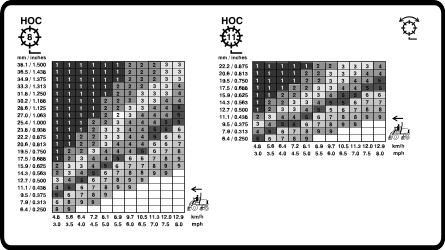

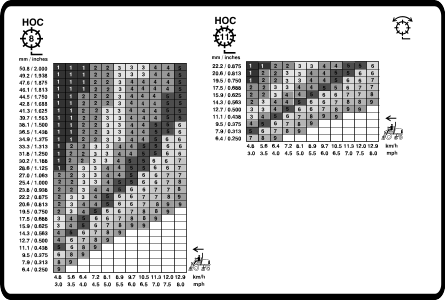

Height of cut (HOC) (Kesim yüksekliği (HOC))	Silindir hızını belirlemek için kesim yüksekliğini kontrol eder.
Front Reel Speed (Ön Silindir Hızı)	Ön silindirler için hesaplanan silindir hızı konumunu gösterir. Silindirler manuel olarak da ayarlanabilir.
Rear Reel Speed (Arka Silindir Hızı)	Arka silindirler için hesaplanan silindir hızı konumunu gösterir. Silindirler manuel olarak da ayarlanabilir.
Eco Mode (Ekonomi Modu)	Ekonomi Modu etkinleştirildiğinde, gürültüyü ve yakıt tüketimini azaltmak için biçme sırasında motor devri düşürülür. Silindir hızı değişmez, ancak biçme işlemi için durdurma ayarı uygun şekilde yapılmazsa çim biçme hızı azalır.
Powerboost	Powerboost’u açar ve kapatır.
Powershed	Powershed’i açar ve kapatır.
Smart Power (Akıllı Güç)	Akılı Gücü açar ve kapatır.
Acceleration (İvme)	Düşük, Orta ve Yüksek ayarları, hareket pedalını hareket ettirdiğinizde hareket hızının ne kadar hızlı tepki göstereceğini kontrol eder.
Kırpma Kontrolü	Kırpma Kontrolünü açar ve kapatır.

About (Hakkında)

Menü Öğesi	Açıklama
Model (Model)	Makinenin model numarasını gösterir.
SN (Seri Numarası)	Makinenin seri numarasını gösterir.
S/W Revision (Yazılım Versiyonu)	Birincil kontrol ünitesinin yazılım versiyonunu gösterir.
InfoCenter S/W Revision (Bilgi Merkezi Yazılım Versiyonu)	Bilgi Merkezi’nin yazılım versiyonunu gösterir.
Jeneratör Yazılım Versiyonu	Marş motoru jeneratörünün yazılım versiyonunu gösterir.
Kesim Ünitesi 1 Yazılım Versiyonu	eReel kesim ünitelerinin yazılım versiyonlarını gösterir.
Kesim Ünitesi 2 Yazılım Versiyonu
Kesim Ünitesi 3 Yazılım Versiyonu
Kesim Ünitesi 4 Yazılım Versiyonu
Kesim Ünitesi 5 Yazılım Versiyonu

Çalıştırma Ekranlarına Erişim

Ana Menü içinden, yakıt seviyesi ve soğutma sıvısı sıcaklığını gösteren Ana Çalıştırma Ekranı öğesine erişmek için sağ gezinme düğmesine basın.
Sağ gezinme düğmesine basarak İkincil Çalıştırma Ekranına gidin ve soğutma sıvısı sıcaklığı ve jeneratör sıcaklığı ile devir sayısı ve voltajı görüntüleyin.
5 kesim ünitesinin her biri için silindir akımını ve hızını gösteren eReel Bilgi Ekranına gitmek için sağ gezinme düğmesine basın.
Bileşenleri, enerji akışını ve çalışma sırasındaki yönü gösteren Enerji Modu Ekranına gitmek için sağ gezinme düğmesine basın.

Korumalı Menüler

Ekranın Settings (Ayarlar) bölümünde ayarlanabilen işletim yapılandırma ayarları vardır. Bu ayarları kilitlemek için Protected Menu (Korumalı Menü) öğesini kullanın.

Not: Teslimat sırasında, ilk parola distribütörünüz tarafından programlanır.

Korumalı Menülere Erişim

Not: Makineniz için fabrika varsayılan PIN kodu şunlardan biridir: 0000 veya 1234.

PIN kodunu değiştirdiyseniz ve unuttuysanız, destek almak için yetkili Toro distribütörünüze danışın.

G471349s

Ana Menüde ekranı aşağıya kaydırarak Settings (Ayarlar) bölümüne gelin ve seçme düğmesine basın.

G471350s

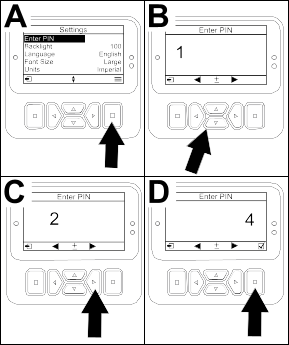

Settings (Ayarlar) bölümünde Enter PIN (PIN Gir) seçeneğine gidin ve seçme düğmesine basın.
PIN kodunu girmek için doğru birinci hane görüntülenene kadar yukarı/aşağı gezinme düğmelerine basın, ardından sağ gezinme düğmesine basarak bir sonraki haneye geçin. Son hane girilene kadar bu adımı tekrarlayın.
Seçim düğmesine basın.

Not: Ekran PIN kodunu kabul ederse ve korumalı menünün kilidi açılırsa, ekranın sağ üst köşesinde “PIN�? ibaresi görüntülenir.
Korumalı menüyü kilitlemek için, anahtar düğmesini Off (Kapalı) konumuna ve ardından On (Açık) konumuna çevirin.

Korumalı Menü Ayarlarını Görüntüleme ve Değiştirme

Settings (Ayarlar) bölümünde Protect Settings (Ayarları Koru) seçeneğine gidin.
PIN kodu girmeden ayarları görüntülemek ve değiştirmek için, seçme düğmesini kullanarak Protect Settings (Ayarları Koru) öğesini (Kapalı) olarak değiştirin.
Ayarları bir PIN kodu ile görüntülemek ve değiştirmek için, seçme düğmesini kullanarak Protect Settings (Ayarları Koru) öğesini (Açık) konumuna getirin, PIN kodunu ayarlayın ve kontak anahtarını Off (Kapalı) konumuna ve ardından On (Açık) konumuna çevirin.

Servis Zamanı Sayacının Ayarlanması

Servis zamanı sayacı, planlanmış bir bakım prosedürü gerçekleştirildikten sonra servis zamanı saatlerini sıfırlar.

Settings (Ayarlar) bölümünde Enter PIN (PIN Gir) seçeneğine gidin ve seçme düğmesine basın.
PIN girin; Korumalı Menülere Erişim bölümüne bakın.
Service (Servis) bölümünde Hours (Saatler) öğesine gidin ve seçme düğmesine basın.
Service Due (Servis Zamanı) seçeneğine kaydırın.

Not: Servis zamanı gelmiş ise, Now (Şimdi) ibaresi Service Due (Servis Zamanı) öğesinin yanında görünür.
Servis aralığını vurgulu hale getirin ve seçme düğmesine basın.

Not: Servis aralığı (250 Saat, 500 Saat vb.) Service Due (Servis Zamanı) öğesinin yanında gösterilir.

Servis aralığı, korumalı bir menü öğesidir.
Reset Service Timer? (Servis Zamanlayıcısını Sıfırla?) ekranı belirdiğinde, Yes (Evet) için seçme düğmesine veya No (Hayır) için geri düğmesine basın.
Yes (Evet) seçeneğini seçtiğinizde aralık ekranı temizlenir ve tekrar servis saatleri seçimlerine dönülür.

Bıçak Sayısının Ayarlanması

Machine Settings (Makine Ayarları) bölümünde Blade Count (Bıçak Sayısı) seçeneğine kaydırın.
Bıçak sayısını 8 veya 11 bıçaklı silindirler arasında değiştirmek için sağ gezinme düğmesine basın.

Kesim Yüksekliğinin (HOC) Ayarlanması

Machine Settings (Makine Ayarları) bölümünde Height of Cut (Kesim Yüksekliği) seçeneğine gidin.
Kesim ünitelerinin tezgah ayarına uyan bir Kesim Yükseliği ayarı seçmek için sol ve sağ gezinme düğmelerini kullanın. Tam ayar görüntülenmezse, gösterilen listeden en yakın Kesim Yüksekliği ayarını seçin.

Ön ve Arka Silindir Hızlarının Ayarlanması

Kırpma Kontrolü Açık (varsayılan) durumdayken, silindirlerin hızı, operatörün komut verdiği çekiş hızıyla orantılı olarak dinamik bir şekilde artar veya azalır.
Kırpma Kontrolü Kapalı durumdayken, süpervizörün belirlediği maksimum biçme hızına göre statik bir silindir hızı ayarlanır.

Not: Ayrıca, ön ve arka silindir hızları Makine Ayarları bölümünden manuel olarak ayarlanabilir.

Ekonomi Modunun Ayarlanması

Ekonomi modunda çalıştırma, hafif işlerde veya gürültü açısından hassas uygulamalarda faydalı olabilir. Motorun çalışma hızı azalır, ancak çekiş ve silindir hızları azalmaz.

Not: Ekonomi modunda 8,6 km/saat üzerindeki çim biçme hızları tavsiye edilmez.

Main Menu (Ana Menü) içinden Machine Settings (Makine Ayarları) bölümüne gidin ve seçme düğmesine basın.
Machine Settings (Makine Ayarları) bölümünde Eco Mode (Ekonomi modu) seçeneğine kaydırın.
On (Açık) konuma getirmek için sağ gezinme düğmesine basın.

Maksimum İzin Verilen Çim Biçme Hızının Ayarlanması

Seçili ayar, hareket hızı çubuk grafiğinde, hız sabitleyici kontrolü ve pedal durdurma ayarları ile birlikte X olarak görüntülenir. Çubuktaki X, maksimum hızın süpervizör tarafından sınırlandırıldığını gösterir.

Not: Bu ayar bellekte saklanır ve siz değiştirene kadar hareket hızına uygulanır.

Machine Settings (Makine Ayarları) bölümünde Mow Speed (Çim Biçme Hızı) seçeneğine kaydırın.
Maksimum çim biçme hızını 0,8 km/saatlik adımlarla 1,6 ile 12,9 km/saat arasında artırmak ve düşürmek için sol ve sağ gezinme düğmelerini kullanın.

Maksimum İzin Verilen Taşıma Hızının Ayarlanması

Not: Bu ayar bellekte saklanır ve siz değiştirene kadar hareket hızına uygulanır.

Machine Settings (Makine Ayarları) bölümünde Transport Speed (Taşıma Hızı) seçeneğine kaydırın.
Maksimum taşıma hızını 0,8 km/saatlik adımlarla 8,0 ile 16,0 km/saat arasında artırmak ve düşürmek için sol ve sağ gezinme düğmelerini kullanın.

Akıllı Gücü AÇMA/KAPATMA

Settings (Ayarlar) bölümünde Smart Power (Akıllı Güç) seçeneğine kaydırın.
On (Açık) ve Off (Kapalı) arasında geçiş yapmak için sağdaki gezinme düğmesine basın.

İvme Modunun Ayarlanması

Machine Settings (Makine Ayarları) bölümünde Acceleration (İvme) seçeneğine gidin.
Low (Düşük), Medium (Orta) ve High (Yüksek) arasında geçiş yapmak için sağdaki düğmeye basın.

Ön ve Arka Ters Bileyleme Hızlarının Ayarlanması

Makine Ayarları bölümünde, Ön Ters Bileyleme veya Arka Ters Bileyleme öğesine gidin.
Ters bileyleme hızlarını artırmak ve azaltmak için sağ ve sol gezinme düğmelerini kullanın.

Hidrostatik Frenleme Mesafesinin Kontrol Edilmesi

Not: Bu makine, hareket pedalını boşa döndürdüğünüzde dinamik olarak fren yapacak ve duracaktır.

Not: Yumuşak bir yavaşlama için, ayağınızı kullanarak hareket pedalını yavaşça boşa alın. Özellikle hemen durmanız gerekmedikçe, ayağınızı pedaldan bir anda çekip boş konuma geri dönmesine izin vermeyin.

Makineyi maksimum taşıma hızı olan 16 km/saat hızda yaklaşık 3,7 m sonra tam olarak durdurun.
Düz, kuru asfaltta 3,7 m arayla başlangıç ve bitiş noktaları belirleyin.
Makineyi maksimum 16 km/saat taşıma hızında sürün ve 3,7 m'lik aralığın başlangıcında ayağınızı pedaldan kaldırın.
Makinenin son işarete (3,7 m) 0,6 m mesafede durup durmadığını kontrol edin.
Makinenin durma mesafesi bu aralığın 0,6 m içinde değilse Toro distribütörünüzle iletişime geçin.

Geri Vites Hızlarına Genel Bakış

Taşıma Modunda Geri Vites Hızı

Süpervizör tarafından ayarlanan maksimum taşıma hızı 8,0 km/saatin üzerindeyse, maksimum geri vites hızı 8,0 km/saattir.
Süpervizör tarafından ayarlanan maksimum taşıma hızı 8,0 km/saat veya altındaysa, maksimum geri vites hızı süpervizör tarafından ayarlanan taşıma hızına eşittir.

Çim Biçme Modunda Geri Vites Hızı

Süpervizör tarafından ayarlanan maksimum çim biçme hızı 6,4 km/saatin üzerindeyse, maksimum geri vites hızı 6,4 km/saattir.
Süpervizör tarafından ayarlanan maksimum çim biçme hızı 6,4 km/saat veya altındaysa, maksimum geri vites hızı süpervizör tarafından ayarlanan taşıma hızına eşittir.

Göstergedeki Hareket Hızlarına Genel Bakış

Bu makine tahmini hareket hızlarını saatte kilometre (km/sa) veya saatte mil (mph) olarak gösterir.

Anlık hız, hız sabitleyici ve sanal pedal durdurma ekranlarının sol üst köşesinde görüntülenir.
Çim biçme işlemi sırasında hareket hızları tahmin edilir ve 8,0 km/sa hızda en doğru olacak şekilde kalibre edilir. Göstergedeki hızlar, kuru ve düz asfaltta sürüş sırasında ekran hızının 0,8 km/sa üzerinde veya altında iken kesin hız değerleridir.
Makinenin gözlemlenen hızları, göstergedeki hızlardan 2,4 km/saatin üzerinde bir sapma gösteriyorsa yetkili Toro distribütörünüzle iletişime geçin.

PowerMatch™ Sistemine Genel Bakış

İlave beygir gücü gerektiğinde, bu güç PowerMatch sistemi yönetiminde 48-VDC akü tarafından sağlanır. Bu ek akü gücü kısa süreli etki edecek şekilde tasarlanmıştır, sürekli maksimum beygir gücünde kullanım için uygun değildir. PowerMatch 2 farklı süreçten oluşur:

Powershed Moduna Genel Bakış

Beygir gücü ihtiyacı motorun 24,8 bg’lik kapasitesini aştığında, jeneratör akülerin şarjını kademeli olarak azaltacak ve silindirlere 48-VDC akü güç vermeye başlayacaktır. Bu geçiş operatör tarafından hissedilmez. Jeneratör motordan aldığı gücü azaltır, böylece motorun mevcut beygir gücü çekiş hidroliğine aktarılabilir.

Not: Toro, çoğu çalışma koşulunda Powershed’in Açık bırakılmasını önerir. Powershed’i kapatmak için Makine Ayarları bölümünden Powershed öğesine gidin ve sağ gezinme düğmesine basarak Kapalı duruma getirin.

Powerboost Moduna Genel Bakış

Çekiş gücü talebi giderek arttığında (ör. daha dik tepelerde sürüş) 48-VDC akü paketi dizel motora yardımcı olmak için jeneratöre elektrik motoru olarak güç verir; 48-VDC akü aynı zamanda kesim ünitesi silindirlerini de çalıştırır.

Not: Toro, çoğu çalışma koşulunda Powerboost'un Açık bırakılmasını önerir. Powerboost'u kapatmak için Makine Ayarları bölümünden Powerboost öğesine gidin ve sağ gezinme düğmesine basarak Kapalı duruma getirin.

Çalıştırma Sırasında

Makine Çalışma Özelliklerine Genel Bakış

Ayağınızı hareket pedalından çektiğinizde makine dinamik olarak duracak şekilde fren yapar.
Pedal kontrolleri, reaktif ancak stabil bir tepki sağlamak üzere optimize edilmiştir ve böylece zorlu araziler üzerinde tutarlı kontrol elde ederken hızlı, yumuşak frenleme yapabilirsiniz.
Çim biçme sırasında motor devri otomatik olarak yüksek rölantiye çıkar.
PIN korumalı menü ayarlarındaki maksimum hız değerleri, süpervizör tarafından makinenin maksimum hareket hızını sınırlandırmak üzere ayarlanır.
Ulaşılabilecek hareket pedalı kullanımı, hız sabitleyici ve pedal durdurma hareket hızlarının tümü PIN korumalı menüde ayarlanan maksimum hız değerleri tarafından sınırlanır.

Makinenin Çalışması

Önünüze bir engel çıkarsa kesim ünitelerini kaldırın veya etrafında biçme işlemi gerçekleştirin.
Makineyi çalışma alanları arasında taşırken, PTO’yu kapatın ve kesim ünitelerini tamamen yukarı konuma kaldırın. Bu, makineyi Taşıma moduna geçirir.
Zorlu alanlarda her zaman yavaş sürün.
Makineyi asla sürüş halindeyken kapatmayın.

Makine için Kullanım Pratiği

Makinenin özelliklerine aşina olmak üzere makineyi kullanım pratiği yapın.

Kesim ünitelerini kaldırın, park frenini devre dışı bırakın, ileri hareket pedalına basın ve dikkatli bir şekilde açık bir alana sürün.
Hidrostatik bir şanzımanı ve bazı çim bakım makinelerinden farklı özellikleri olduğu için, makineyi sürme pratiği yapın.
İleri ve geri gitme ile makineyi çalıştırma ve durdurma pratiği yapın. Makineyi durdurmak için ayağınızı hareket pedalından çekin ve Boş konuma dönmesini bekleyin.

Not: Makine ile yokuş aşağı giderken, durmak için park freni düğmesini etkin duruma getirmeniz veya geri hareket pedalını kullanmanız gerekebilir.
Kesim üniteleri kaldırılmış ve indirilmiş konumdayken engellerin etrafından sürüş pratiği yapın. Makineye veya kesim ünitelerine hasar vermemek için dar nesneler arasında sürüş yaparken dikkatli olun.

Hareket Pedalına Genel Bakış

G439020

Hareket pedalı

, makinenin ileri ve geri hızını ve boşa aldığınızda dinamik frenlemeyi kontrol eder.

Hareket pedalına ileri veya geriye doğru ne kadar çok basarsanız makine o kadar hızlı hareket eder.
Makineyi taşıma veya çim biçme işlemleri sırasında yavaş bir şekilde durdurmak için, ayağınızı kullanarak hareket pedalını dilediğiniz hızda boş konuma döndürün.
Maksimum frenlemeyi etkinleştirmek için ayağınızı hareket pedalından çekin ve boş konuma dönmesini bekleyin. Makine, dinamik olarak duracak şekilde fren yapar.

Bu hareket sistemi, operatör konforu ve saha koşullarına göre ivme ayarlarını özelleştirmenize olanak tanır.

Sanal Pedal Durdurma (VPS) Özelliğine Genel Bakış

Sanal pedal durdurma (VPS) özelliği, maksimum hareket hızını geçici olarak parola korumalı süpervizör maksimum hareket hızından daha düşük bir hıza ayarlamanıza olanak tanır.

Makinenin maksimum hızını geçici olarak ayarlamak için, hareket pedalına tamamen ileri doğru basın. Çim biçme aralığı ve taşıma aralığı için ayrı ayrı hızlar ayarlayabilirsiniz.

Bu özelliğe erişmek için ana ekrandan yukarı veya aşağı gezinme düğmesine basın.

Not: Bu özellik, anahtar kapatıldığında süpervizör maksimum hız ayarlarına geri döner.
G462150s
1. Maksimum hareket hızını belirtir (pedal durdurma)
2. Bu hız, korumalı PIN menüsü altında kilitlenir.
Bu özellik, hız ayarlarını tercih ettiğiniz konfor düzeyinize göre veya hız ayarlarını uygulamanın gerektirdiği şekilde özelleştirmenize olanak tanır.
Maksimum hareket hızı, süpervizör maksimum hız ayarları veya Sanal Pedal Durdurma özelliği aracılığıyla değiştirildiğinde, hareket pedalı otomatik olarak boş konum ile yeni maksimum hız arasında tam pedal strokunu kullanacak şekilde yeniden programlanır. Bu, operatörün daha düşük maksimum hız ayarlarında hareket hızını daha hassas bir şekilde kontrol etmesine olanak tanır.

Sanal Pedal Durdurma (VPS) Özelliğinin Kullanımı için İpuçları

Fairway'de temizlik amaçlı çim biçme işlemi için maksimum hızı geçici olarak daha düşük ayarlayın.
Bakım atölyesinde veya yakınında çalışırken daha iyi kontrol için maksimum hızı geçici olarak daha düşük ayarlayın.
Makineyi bir römorka yüklerken daha iyi kontrol için maksimum hızı geçici olarak daha düşük ayarlayın.

Hız kontrolü

Hız Sabitleyiciyi Çalıştırma

G461475

Hız sabitleyici anahtarı

, istenen yürüyüş hızının korunması için hız sabitleyiciyi kilitler. Anahtarın arka tarafına bastığınızda hız sabitleyici kapatılır, anahtar orta konumdayken hız sabitleyici etkinleştirilir ve anahtarın ön tarafı da istenen yürüyüş hızını belirler.

Hız sabitleyici etkinleştirildikten ve hız ayarlandıktan sonra sabitleyicinin hız ayarını yapmak için Bilgi Merkezi ekranını kullanın.

Hız sabitleyiciyi devre dışı bırakmak için aşağıdaki talimatları izleyin:

Taşıma aralığındayken, geri hareket pedalına basın, park frenini etkinleştirin veya hız sabitleme düğmesini Off (Kapalı) konumuna getirin.
Çim biçme aralığındayken, geri hareket pedalına basın, park frenini etkinleştirin, PTO'yu devreden çıkarın veya hız sabitleyici düğmesini Off (Kapalı) konumuna getirin.

Not: Hız sabitleyicinin devre dışı bırakılması, makinenin dinamik olarak duracak şekilde fren yapması sonucunu doğurur. Sürüşe devam ederken hız sabitleyiciyi devreden çıkarmak isterseniz, hız sabitleyiciden manuel hız kontrolüne yumuşak bir geçiş için hareket pedalına basın ve ardından da hız sabitleyiciyi devreden çıkarın.

Hız Sabitleyici Hızının Ayarlanması

Konsol üzerindeki hız sabitleyici düğmesini etkin duruma geçirin.
Hız sabitleyicinin hız ayarını yapmak için Bilgi Merkezi ekranını kullanın.
G462143s
1. Hız sabitleyici hızını gösterir
2. Maksimum hareket hızını belirtir (pedal durdurma)
3. Bu hız, korumalı PIN menüsü altında kilitlenir.

Hız Sabitleyiciyi Kullanmaya Yönelik İpuçları

Çok fazla engel bulunmayan uzun mesafeler için bir sabit hız belirleyin.
Zorlu arazilerde hızı kontrol etmek için Bilgi Merkezi ekranını kullanın.
Etrafta dönme için hız sabitleyiciyi şu şekilde kullanın:
1. Çim biçme işlemi sırasında, biçme geçişlerinin sonunda geri dönmek için güvenli ve rahat bir hız ayarı belirleyin.
2. Çim biçme geçişi sırasında çim biçme hızını yükseltmek için hareket pedalına basın.
3. Sonraki çim biçme geçişi için dönüş yaparken ayağınızı pedaldan çekin.
4. Makine düşük hız sabitleyici ayarına inecek şekilde yavaşlar, böylece sabit bir hızda verimli şekilde etrafta dönüş gerçekleştirebilirsiniz.
5. Etrafta dönüş tamamlandıktan sonra makine hızını sonraki çim biçme geçişi için yükseltmek üzere hareket pedalını kullanın.

İvme Moduna Genel Bakış

Bu özellik, hareket pedalı Neutral (Boş) konumunda değilken makinenin hareket hızının ne kadar çabuk değiştireceğini belirler.

Not: Makine hareket halindeyken ayağınızı hareket pedalından çekip Neutral (Boş) konumuna dönmesine izin verirseniz, frenleme profili devreye girer. Frenleme profili her zaman aynıdır ve ivme modu özelliği ile kişiselleştirilemez.

İvme modunu değiştirmek için Bilgi Merkezi ekranındaki korumalı menülere girin. İvme modu, aşağıdaki 3 konuma sahiptir:

Low (Düşük)—Minimum sertlikte hızlanma ve yavaşlama
Medium (Orta) (varsayılan)—Orta derecede hızlanma ve yavaşlama
High (Yüksek)—Maksimum sertlikte hızlanma ve yavaşlama

Isınma Moduna Genel Bakış

Makine soğuk havada çalıştırıldığında, ısınma modu motor çalıştırıldıktan sonra kısa bir süre için motor devrini düşük rölantide sınırlayarak makinenin soğuk yağ ile çalıştırılmasından kaynaklanabilecek olası parça hasarlarını önler.

Ekrandaki kar tanesi simgesi

ısınma modunun etkin olduğunu gösterir. Isınma süresinin sonuna kadar makineyi hareket ettirmeyin.

Toro Smart Power'a Genel Bakış™

Smart Power sayesinde operatörün yüksek yük koşullarındayken motor devrini dinlemesine gerek kalmaz. Smart Power, motorun yüksek kesim koşullarında durmasını engellemek için makine hızını otomatik olarak kontrol eder ve kesim performansını optimize eder.

Not: Smart Power özelliği varsayılan olarak On (Açık) konumdadır.

Motorun Çalıştırılması

Önemli

Motoru ilk kez çalıştırıyorsanız yakıtın bitmesi nedeniyle motor kapandıysa veya yakıt sisteminde bakım yaptıysanız, motoru çalıştırmadan önce yakıt sistemindeki havayı boşaltmalısınız; bkz. Yakıt Sistemindeki Havanın Alınması.

Koltuğa oturun, ayağınızı hareket pedalından çekerek Neutral (Boş) konumuna getirin, park frenini çekin ve PTO şalterinin devre dışı olduğundan emin olun.
Anahtarı On/Preheat (Açık/Ön ısıtma) konumuna getirin.

Bir otomatik zamanlayıcı, kızdırma bujisinin ön ısıtmasını 6 saniye için kontrol eder.
Kızdırma bujilerinin ön ısıtması tamamlandıktan sonra anahtarı Start (Başlat) konumuna getirin.

Not: Motoru çalıştırmak için marşı 15 saniyeden fazla basılı tutmayın. Motor çalışır çalışmaz anahtarı bırakın. İlave ön ısıtma gerekirse, anahtarı önce Off (Kapalı) konumuna, ardından On/Preheat (Açık/Ön Isıtma) konumuna getirin. Gerektiğinde bu işlemi tekrarlayın.
Motoru ısınana kadar düşük rölanti devrinde çalıştırın.

Motorun Kapatılması

Tüm kontrolleri Boş konuma getirin, park frenini etkinleştirin, motor devri anahtarını Düşük Rölanti konumuna getirin ve motorun düşük rölanti devrine ulaşmasına izin verin.

Önemli

Tam yükle çalışmadan sonra motoru kapatmadan önce 5 dakika rölantide bırakın. Bunun yapılmaması motor bileşenlerine zarar verebilir.
Anahtarlı şalterde Kapalı konumuna getirip anahtarı çıkarın.

Çim Dengeleme Yayının Ayarlanması

Çim dengeleme yayı, ağırlığı ön silindirden arka silindire aktarır. Bu, çimde dalgalanma veya kırpışma olarak da bilinen dalga deseninin azaltılmasına yardımcı olur.

Önemli

Yay ayarlarını, kesim ünitesi çekiş ünitesine monte edilmiş, ileri doğru düz bakıyor ve yere indirilmiş durumdayken yapın.

G402845

Kopilyanın yay çubuğundaki arka deliğe takıldığından emin olun.

Not: Kesim ünitesine servis uygularken kopilyayı, çim dengeleme yayının yanındaki deliğe alın .
Yay çubuğunun ön ucundaki altıgen somunları yayın baskı altındaki uzunluğu 15,9 cm olana kadar sıkın.

Not: Bozuk bir zeminde çalışırken, yay uzunluğunu 13 mm azaltın. Yürüyüş hızı biraz azalacaktır.

Not: HOC ayarı ya da Kesim Agresifliği ayarı değiştirilirse çim dengeleme ayarının sıfırlanması gerekir.

Kaldırma Kolu Karşı Ağırlığının Ayarlanması

Arka Kesim Üniteleri

Dikkat

Yaylar gerilim altındadır ve ayarlanmaları sırasında hafif veya orta derecede yaralanmalar meydana gelebilir.

Yayları ayarlarken çok dikkatli olun.

Zorlu koşullarda veya saman birikimi yaşanabilen yerlerde farklı çim koşullarını dengelemek ve eşit dağılımlı bir kesim yüksekliği elde etmek için arka kesim ünitesi kollarındaki karşı ağırlığı ayarlayın.

Her bir burulma yayının karşı ağırlık kuvvetini 4 ayardan birine ayarlayın. Her kademe, kesim ünitesindeki karşı ağırlığı 2,3 kg azaltır veya artırır. Tüm karşı ağırlığı kaldırmak için, yayları birinci yay aktüatörünün arka tarafına yerleştirebilirsiniz (dördüncü konum).

Not: Tüm karşı ağırlık kuvvetini ortadan kaldırmak için, burulma yayının uzun ayağını omuzlu saplamanın üzerine yerleştirin.

Makineyi düz bir zemine park edin, kesim ünitelerini indirin, motoru kapatın, park frenini etkinleştirin ve anahtarı çıkarın.

G402848

Karşı ağırlık yayının uzun ucunu bir borunun veya benzer bir cismin içine yerleştirin ve kılavuzu omuzlu cıvatanın etrafından istediğiniz konuma yönlendirin.
Diğer karşı ağırlık yayı için adım 2’yi tekrarlayın.

Kaldırma Kolu Dönüş Konumunun Ayarlanması

Makineyi düz bir zemine park edin, kesim ünitelerini indirin, motoru kapatın, park frenini etkinleştirin ve anahtarı çıkarın.

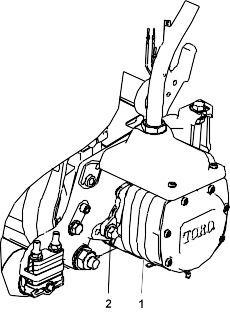

G439043

Hidrolik deposunun altında ve kesim ünitesinin 5 numaralı kaldırma kolunun içinde kaldırma kolu anahtarını bulun.

G439054

Kaldırma kolu anahtarını anahtar plakasına sabitleyen sıkıştırma somununu gevşetin.
Kaldırma kolu anahtarını şöyle ayarlayın:
- Kaldırma kolu dönüş yüksekliğini artırmak için anahtarı aşağı çevirin.
- Kaldırma kolu dönüş yüksekliğini azaltmak için anahtarı yukarı çevirin.
Önemli

Anahtar ile kaldırma kolu tetiği arasında 1,0 ila 2,5 mm hava boşluğu bırakın. Anahtar üzerindeki LED ışık, anahtarın düzgün çalıştığını doğrular.
Sıkıştırma somunlarını 20 +/- 2 N∙m torkla sıkın.

Önemli

Sıkıştırma somunlarını aşırı sıkmayın; aksi takdirde sensöre zarar verebilirsiniz.

Silindir Hızının Ayarlanması

Eğer Kırpma Kontrolü özelliği Açık ise ve makine kırpma tablolarında boş bir hücreye karşılık gelen ayarlarla çalışıyorsa, Kırpma Kontrolü, bıçak hızını 9 olarak ayarlıyor demektir.

Kırpma Kontrolü özelliği süpervizör tarafından Kapalı konumuna getirilirse, ön ve arka silindir hızları özelleştirilebilir. Bu kırpma tabloları önerilen silindir hızlarını sunar. Tablolarda gösterilmeyen boş hücreler ve konfigürasyonlar, ilgili silindir boyutu, kanat sayısı, kesim yüksekliği (HOC) ve çekiş hızı kombinasyonunun tavsiye edilmediğini ifade eder. Bu ayarlarda çim biçme, kesim kalitesinin düşmesine neden olacaktır.

Önemli

Çim biçme uygulamanız için uygun silindir hızlarının kullanılması önemlidir.

Çok yavaş silindir hızları, çimde klips izleri, dalgalanma veya kırpışma olarak da bilinen bir dalga desenine neden olabilir. Bu durum gözlenirse, silindir hızlarını artırmayı veya çim biçme hızını azaltmayı deneyin.
Çok yüksek silindir hızları çimde hasara ve/veya silindirlerin, alt bıçakların ve diğer mekanik bileşenlerin erken aşınmasına neden olabilir.

Ön ve Arka Silindir Hızlarının Ayarlanması bölümüne bakın.

Silindir hızını manuel olarak ayarlamak için aşağıdakileri işlemleri yapın:

Kırpma Kontrolü özelliğinin Kapalı olduğundan emin olun.
Machine Settings (Makine Ayarları) bölümünde, uygun silindir hızını hesaplamak için bıçak sayısını, çim biçme hızını ve kesim yüksekliği (HOC) değerini girin.
Daha fazla ayar gerekiyorsa, Machine Settings (Makine Ayarları) bölümünde Front Reel Speed (Ön Silindir Hızı), Rear Reel Speed (Arka Silindir Hızı) veya her ikisine birden gidin.
Silindir hızı değerini değiştirmek için sağ gezinme düğmesine basın. Hız ayarı değiştirildikçe ekran da bıçak sayısı, çim biçme hızı ve kesim yüksekliği değerlerini temel alarak hesaplanan silindir hızını göstermeye devam eder, fakat yeni değeri de gösterir.

Not: Silindir hızını değişken çim koşullarına göre yükseltmeniz veya düşürmeniz gerekebilir.

127 mm Silindir Hızı Tablosu

G439055

178 mm Silindir Hızı Tablosu

G439056

Gösterge Işıklarına Genel Bakış

G461477

Gösterge ışığı

Yanıp sönen kırmızı—aktif arıza
Sabit kırmızı—aktif uyarı
Sabit mavi—kalibrasyon/diyalog mesajları
Sabit yeşil—normal çalışma

Makineyle Çimlerin Kesilmesi

Park frenini devre dışı bırakın, PTO'yu devre dışı bırakın ve kesim ünitelerini kaldırın.
Makineyi çim biçilecek alana sürün.
Makineyi fairway’den yaklaşık 6 m uzağa, amaçlanan biçme yönüne bakacak şekilde park edin.
Kaldırma/indirme kontrol kolunu kullanarak kesim ünitelerini tamamen indirin.
PTO’yu etkinleştirin.

Not: Kesim üniteleri çalışmayacaktır.

Not: Kesim ünitelerini indirip PTO anahtarını etkinleştirdiğinizde motor devri otomatik olarak yüksek rölantiye çıkar.
Kesim ünitelerini dönüş konumuna kaldırmak için kaldırma/indirme kontrol kolunu arkaya doğru hafifçe ittirin.

Not: Kaldırma/indirme kontrol kolu basılı tutulmaksızın ittirildiğinde, kesim üniteleri dönüş konumuna yükselir ve kesim üniteleri indirilene kadar silindirlerin dönüşü durur.
Hareket pedalını kullanarak, çim biçilecek alana yavaşça yaklaşın.
Çim biçmeye başlamak için biçilecek alanın kenarına ulaştığınızda, kaldırma/indirme kontrol kolunu kullanarak kesim ünitelerini indirin.

Not: Kesim ünitelerini erken indirmemek veya istenmeyen alanlarda çim biçmemek için pratik yapın.
Çim biçme geçişini tamamlayın.
Fairway’in karşı kenarına yaklaşırken (biçilen alanın kenarına ulaşmadan önce), kesim ünitelerini dönüş konumuna kaldırmak için kaldırma/indirme kontrol kolunu arkaya doğru hafifçe ittirin.
Sonraki geçişiniz için hızla hazırlanmak üzere gözyaşı şeklinde bir dönüş gerçekleştirin.
Kesim ünitelerini dönüş konumundan otomatik olarak indirmek ve çim biçmeye devam etmek için kaldırma/indirme kontrol kolunu bastırın.
İstenilen alanı biçtikten sonra, temizlik amaçlı çim biçme işlemini tamamlamak için alanı çevreleyen hattın üzerinden geçin. Bu, kesim ünitelerinin kaldırıldığı ve indirildiği çim alan kenarları boyunca tüm çimin eşit şekilde kesilmesini sağlayacaktır.

Not: Temizlik amaçlı geçişi tamamlarken çalışma kontrolünü iyileştirmek amacıyla geçici olarak daha düşük bir maksimum hız ayarlamak için Sanal Pedal Durdurma (VPS) özelliğini kullanın.

Çalıştırma İpuçları

Uyarı Sistemine Genel Bakış

Çalışma sırasında bir uyarı ışığı yanarsa makineyi hemen durdurun ve çalışmaya devam etmeden önce sorunu giderin. Bir arıza varken makineyi çalıştırmanız ağır hasara yol açabilir.

Çim Biçme Desenlerine Genel Bakış

Bu, düzensiz bir görünüm ortaya çıkmasını engellemek için en etkili yöntemdir.

Çimin tekrar tekrar aynı yönde biçilmesinden kaynaklanan kötü görünümü en aza indirmek için çim biçme desenlerini sık sık değiştirin.

Uygun Çim Biçme Teknikleri

Profesyonel bir düz kesim ve bazı uygulamalarda arzu edilen mükemmel çizgileri elde etmek için uzakta bir ağaç veya nesne bulun ve düz bir şekilde ona doğru sürün.
Silindirin ve alt bıçağın keskinliğini koruyun.
Silindir ile alt bıçak arasındaki boşluğu koruyun. Hafif temas uygulayın.
1/3 kuralına uyun ve bunu koruyun (bir seferde çim sapının yalnızca 1/3'ünü kesin).
İstenen kırpma uzunluğunu elde etmek için silindir hızını ve hareket hızını ayarlayın.
Islak koşullarda çim biçerken, kesim ünitesinin arka kalkanını açın.

Sıyırma, Daire Kesme ve Dikey Kesim İşlemi

Sıyırma/Daire Kesme
- Sıyırma ve daire kesme işlemleri ciddi uygulamalar olarak kabul edilir. Silindirleri özellikle bu uygulamalara ayırın.
- 1/3 kuralına uyun ve bunu koruyun (bir seferde çim sapının yalnızca 1/3'ünü kesin).
Dikey Kesim
- Dikey kesim ünitesi bıçak derinliğini 1/8 inç veya daha az olarak ayarlayın.
- Kesim ünitesi bıçaklarının keskin olduğundan, doğru ayarlandığından ve hiçbir bıçağın bükülmediğinden emin olun. Körelmiş ve bükülmüş bıçaklar daha fazla güç gerektirir.
- Bıçak aralığını azaltmak için daha fazla bıçak eklenmesi güç tüketimini artırır.
Sıyırma, Daire Kesme ve Dikey Kesim için En İyi Uygulamalar
- Arka kesim ünitesi kalkanlarını açın.
- Önerilen maksimum biçme hızı 6 km/saattir.
- Silindir hızlarını ayar 6'ya ayarlayın.

  Not: Daha yüksek silindir hızı ayarları torkun azalmasına neden olur. Sıyırma işlemi yaparken, daha düşük silindir hızı ayarlarında daha iyi performans ve verimlilik elde edilir.
- Ekonomi Modunu kullanmayın.
- Motor soğutma sıvısı ve jeneratör sıcaklıklarını izlemek için Bilgi Merkezi ekranını kullanın.
- Arka radyatör filtresini ve radyatörün üzerindeki hava filtresi ve jeneratör hava giriş ızgarasını yabancı madde birikmelerine karşı sık sık kontrol edin.
- Smart Power, jeneratör ve silindir motorları sıcaklık sınırlarına yaklaştıkça maksimum çim biçme hızlarını kademeli olarak sınırlandırır ve bileşenlerin aşırı ısınmasını önleyerek üretkenliği optimize eder.
- Motor, jeneratör veya silindir motorları aşırı ısınırsa, bileşenlerin soğuması için makineyi iyi hava akışı olan gölgeli bir alana park edin.

Çim Biçme Sonrasında Makine Bakımının Gerçekleştirilmesi

Çim biçme işleminden sonra aşağıdaki adımları tamamlayın:

Kirlenmeyi engellemek ve aşırı su basıncının conta ve yataklara hasar vermemesi için makineyi başlık kullanmadan bir bahçe hortumuyla iyice yıkayın.
Radyatörde ve yağ soğutucuda kir veya çim kırpıntıları bulunmadığından emin olun.
Makineyi olası hidrolik sıvısı sızıntılarına, hasarlara veya hidrolik ve mekanik bileşen aşınmalarına karşı gözden geçirin ve kesim ünitelerinin keskinliğini kontrol edin.

Makinenin Taşınması

PTO'yu devreden çıkarın ve kesim ünitelerini Taşıma konumuna kaldırın. Makinelerin veya kesim ünitelerinin kazara zarar görmemesi için makineyle nesnelerin yanından geçerken dikkatli olun. Makineyi eğimlerde kullanırken çok dikkatli olun. Devrilmeleri önlemek için, eğimlerde makineyi yavaş sürün ve sert dönüşlerden kaçının. Yokuş aşağı inerken, direksiyon hakimiyetini kaybetmemek için kesim ünitelerini indirin.

Çalıştırma Sonrası

Bağlama Noktalarının Konumları

Makinenin ön tarafı—her bir ön lastiğin iç tarafında, aks borusunun altındaki dikdörtgen tamponda bulunan delik.
G439095
1. Ön bağlama noktası
Makinenin arka tarafı—arka şaside, makinenin her iki tarafında.
G439096
1. Arka bağlama noktası

Makinenin Başka bir Araçla Taşınması

Makineyi taşırken aşağıdaki ipuçlarını dikkate alın.
- Makineyi bir römork veya kamyona yüklemek için tam genişlikte bir rampa kullanın.
- Makineyi sıkıca bağlayın.

Makinenin İtilmesi veya Çekilmesi

Acil bir durumda, değişken hacimli hidrolik pompadaki baypas valfini çalıştırıp makineyi iterek veya çekerek makineyi ileriye hareket ettirebilirsiniz.

Önemli

Makineyi 3 ila 4,8 km/s’den daha hızlı itmeyin veya çekmeyin. Daha yüksek bir hızda iter veya çekerseniz, şanzıman iç mekanizmasında hasar oluşabilir.

Makineyi iterken veya çekerken baypas valfleri açık olmalı ve fren serbest bırakılmalıdır.

Koltuk kaidesinin mandalını açın ve koltuğu eğerek açık duruma getirin.
Koltuğun altında, hidrostatın üstündeki baypas valflerini bulun.

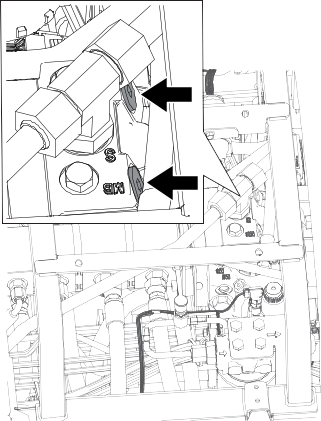

G439099
Yağın dahili olarak baypas edilmesini sağlamak için valfleri 3 tur gevşetin.

Not: Sıvı baypas yaptığı için, makine şanzımana zarar vermeden yavaşça hareket ettirilebilir.
Ön sağ lastiğin yanında, hidrolik deposunun arkasındaki fren bırakma manifoldunu bulun.

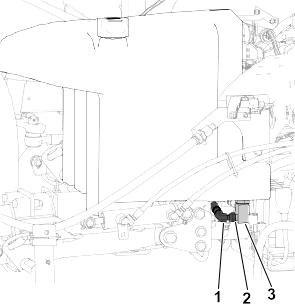

G439110

Bir boru veya benzeri bir nesne yerleştirin, siyah düğmeyi manifoldun üzerinde tutun ve manifoldu 3 kez pompalayın. Pompalama sırasında önemli bir direnç oluştuğunda fren serbest kalır.

Önemli

Pompalama hareketi zorlaştığında manifoldu pompalamayı bırakın. Manifoldun aşırı pompalanması hasara neden olabilir.

Not: Manifoldda basınç oluştuğunda, fren yaklaşık 60 dakika boyunca serbest kalacaktır. 60 dakika sonra gerekirse manifoldu pompalayarak freni tekrar serbest bırakın.
Makineyi itin veya çekin.
Siyah düğmeyi dışarı doğru çekerek veya motoru çalıştırarak freni ayarlayın.

Not: Motoru çalıştırdığınızda fren otomatik olarak sıfırlanır.
Baypas valflerini kapatın. Valfleri 11 N∙m torkla sıkın.

Önemli

Makineyi çalıştırmaya başlamadan önce baypas valflerinin kapalı olduğundan emin olun. Motorun açık bir baypas valfi ile çalıştırılması şanzımanın aşırı ısınmasına neden olur.

Bakım

Not: Makinenin sağ ve sol taraflarını, normal çalışma konumuna göre belirleyin.

Not: www.Toro.com adresine gidip ana sayfadaki Kılavuzlar bağlantısına tıklayarak elektrik veya hidrolik şemasının ücretsiz bir kopyasını indirebilirsiniz.

Önemli

Ek bakım prosedürleri hakkında bilgi almak için motorun kullanma kılavuzu ile kesim ünitesinin Kullanma Kılavuzuna bakın.

Önerilen Bakım Programı

Bakım Servis Aralığı	Bakım Prosedürü	Parça No.	Adet	Açıklama
İlk 1 saatten sonra	Bijon somunlarını 94 ila 122 N∙m torkla sıkın.	-	-	-
	Ön aks kovanı somunlarını 407 ila 542 N·m torkla sıkın.	-	-	-
	Makinede CrossTrax® AWD özelliği varsa, arka aks göbeği somunlarını 366 ila 447 N·m torkla sıkın.	-	-	-
İlk 8 saatten sonra	Alternatör kayışının durumunu ve gerginliğini kontrol edin.	104-3494	1	Alternatör kayışı
İlk 10 saatten sonra	Bijon somunlarını 94 ila 122 N∙m torkla sıkın.	-	-	-
	Ön aks kovanı somunlarını 407 ila 542 N·m torkla sıkın.	-	-	-
	Makinede CrossTrax® AWD özelliği varsa, arka aks göbeği somunlarını 366 ila 447 N·m torkla sıkın.	-	-	-
İlk 50 saatten sonra	Motor yağını ve motor yağı filtresini değiştirin.	127-0511	1	Motor yağı filtresi
		121-6395	1	15W-40 Premium Motor Yağı (19 l)
		121-6394	1	15W-40 Premium Motor Yağı (208 l)
	Motor devrini kontrol edin (rölanti ve tam gaz); bkz. Servis Kılavuzu.	-	-	-
Her kullanımdan önce veya her gün	Emniyet kilidi anahtarlarını kontrol edin.	-	-	-
	ROPS bileşenlerini aşınma veya hasar açısından inceleyin.	-	-	-
	Hava filtresini kontrol edin.	108-3810	1	Hava filtresi
	Motor yağı seviyesini kontrol edin.	121-6395	1	15W-40 Premium Motor Yağı (19 l)
	Motor yağı seviyesini kontrol edin.	121-6394	1	15W-40 Premium Motor Yağı (208 l)
	Yakıt/su ayırıcıdan suyu veya diğer kirleticileri boşaltın.	-	-	-
	Elektrik kablolarını inceleyin.	-	-	-
	Lastik hava basıncını kontrol edin.	-	-	-
	Soğutma sıvısı seviyesini kontrol edin.	-	-	-
	Çim kırpıntıları, yapraklar ve diğer yabancı maddeler de dahil olmak üzere birikmiş kalıntıları makineden temizleyin (kirli çalışma koşullarında bunu daha sık yapın). Filtreye, yağ soğutuculara ve/veya radyatöre özellikle dikkat edin.	-	-	-
	Hidrolik sıvısı seviyesini kontrol edin.	133-8086	1	PX Uzun Ömürlü Hidrolik Sıvısı (19 l)
	Hidrolik sıvısı seviyesini kontrol edin.	133-8087	1	PX Uzun Ömürlü Hidrolik Sıvısı (208 l)
	Hidrolik hatları ve hortumlarını inceleyin.	-	-	-
	Silindir - alt bıçak temasını kontrol edin.	-	-	-
	Emniyet kemerlerini kontrol edin.	-	-	-
50 saatte bir	Yatakları ve burçları yağlayın (her yıkamadan sonra hemen).	108-1190	1	Premium çok amaçlı gres yağı (400 ml)
	Aküyü temizleyin ve durumunu kontrol edin (haftada bir veya hangi işlem daha önce gerekli olursa onunla birlikte).	-	-	-
	Akünün kablo bağlantılarını kontrol edin.	-	-	-
100 saatte bir	Soğutma sistemi hortumlarını kontrol edin.	-	-	-
100 saatte bir	Alternatör kayışının durumunu ve gerginliğini kontrol edin.	104-3494	1	Alternatör kayışı
150 saatte bir	Motor yağını ve motor yağı filtresini değiştirin.	127-0511	1	Motor yağı filtresi
		121-6395	1	15W-40 Premium Motor Yağı (19 l)
		121-6394	1	15W-40 Premium Motor Yağı (208 l)
250 saatte bir	Bijon somunlarını 94 ila 122 N∙m torkla sıkın.	-	-	-
	Ön aks kovanı somunlarını 407 ila 542 N·m torkla sıkın.	-	-	-
	Makinede CrossTrax® AWD özelliği varsa, arka aks göbeği somunlarını 366 ila 447 N·m torkla sıkın.	-	-	-
400 saatte bir	Hava filtresinin bakımını yapın (aşırı kirli veya tozlu koşullarda daha sık). Hava filtresi göstergesi kırmızıysa hava filtresine daha erken bakım uygulayın.	108-3810	1	Hava filtresi
	Yakıt/su ayırıcı filtresini değiştirin.	110-9049	1	Yakıt sistemi su filtresi
	Motor yakıt filtresini değiştirin.	98-7612	1	Sıralı yakıt filtresi
	Yakıt hatlarını ve bağlantılarını kontrol edin.	-	-	-
	Bıçak durma süresini kontrol edin.	-	-	-
	Motor devrini kontrol edin (rölanti ve tam gaz); bkz. Servis Kılavuzu.	-	-	-
800 saatte bir	Yakıt sistemi kirlenirse yakıt deposunu boşaltın ve temizleyin.	-	-	-
	Arka tekerleğin içe dönüklük derecesini kontrol edin.	-	-	-
	Dolum filtresini değiştirin (önerilen hidrolik sıvısını kullanmıyorsanız veya daha önce hazneyi alternatif bir sıvıyla doldurmuş iseniz).	75-1310	1	Hidrolik filtresi
	Hidrolik sıvısını değiştirin (önerilen hidrolik sıvısını kullanmıyorsanız veya daha önce hazneyi alternatif bir sıvıyla doldurmuş iseniz).	133-8086	1	PX Uzun Ömürlü Hidrolik Sıvısı (19 l)
		133-8087	1	PX Uzun Ömürlü Hidrolik Sıvısı (208 l)
	Arka tekerlek yataklarını yağlayın (bkz. Servis Kılavuzu).	108-1190	1	Premium çok amaçlı gres yağı (400 ml)
	Motor valflerini ayarlayın (bkz. motor Servis Kılavuzu).	-	-	-
1000 saatte bir	Dolum filtresini değiştirin (önerilen hidrolik sıvıyı kullanıyorsanız).	75-1310	1	Hidrolik filtresi
2000 saatte bir	Hidrolik sıvısını değiştirin (tavsiye edilen hidrolik sıvısını kullanıyorsanız).	133-8086	1	PX Uzun Ömürlü Hidrolik Sıvısı (19 l)
2000 saatte bir		133-8087	1	PX Uzun Ömürlü Hidrolik Sıvısı (208 l)
Depoya kaldırmadan önce	Yakıt deposunu boşaltın ve temizleyin (makineyi uzun süre saklayacaksanız).	-	-	-
2 yılda bir	Soğutma sistemi sıvısını tamamen boşaltın ve değiştirin (makineyi bir Yetkili Servis Merkezine veya Distribütöre götürün veya Servis Kılavuzuna bakın).	-	-	-
	Hidrolik hortumları değiştirin (makineyi bir Yetkili Servis Merkezine veya Distribütöre götürün veya Servis Kılavuzuna bakın).	-	-	-
	Soğutma sıvısı hortumlarını değiştirin (makineyi bir Yetkili Servis Merkezine veya Distribütöre götürün veya Servis Kılavuzuna bakın).	-	-	-

Günlük Bakım Kontrol Listesi

Düzenli kullanım için bu sayfanın kopyasını alın.

Bakım Kontrol Ögesi

Hafta:

Pzt.

Sal.

Çar.

Per.

Cum.

Cts.

Paz.

Emniyet kilidinin çalışmasını kontrol edin.

Frenin çalışıp çalışmadığını kontrol edin.

Motor yağı ve yakıt seviyelerini kontrol edin.

Soğutma sisteminin sıvı seviyesini kontrol edin.

Su/yakıt ayırıcısını boşaltın.

Hava filtresi servis göstergesini kontrol edin.

Radyatör, yağ soğutucu ve filtrede döküntü olup olmadığını kontrol edin.

Motorda olağan dışı ses olup olmadığını kontrol edin.1

Çalışma esnasında olağan dışı sesler olup olmadığını kontrol edin.

Hidrolik sisteminin sıvı seviyesini kontrol edin.

Hidrolik hortumlar hasar görmüş mü kontrol edin.

Sıvıda sızıntı olup olmadığını kontrol edin.

Lastik basıncını kontrol edin.

Göstergenin çalışıp çalışmadığını kontrol edin.

Silindir-alt bıçak ayarını kontrol edin.

Kesim yüksekliği ayarını kontrol edin.

Tüm gresörlükleri yağlayın.2

Boya hasarlarını düzeltin.

Motor zor çalışıyorsa, aşırı duman çıkarıyorsa veya titreşim varsa bujiyi ve enjektör memelerini kontrol edin.
Her yıkamadan hemen sonra, belirtilen aralığa bakılmaksızın yapın

Önemli

Bakım prosedürlerini öğrenmek için motorun kullanma kılavuzuna bakın.

Dikkat Edilmesi Gereken Konularla ilgili Notlar

Kontrolü yapan:
Öğe	Tarih	Bilgi
1
2
3
4
5

Bakım Öncesi Prosedürler

Bakım için Hazırlık

Makineyi düz bir zemine park edin, park frenini etkinleştirin ve PTO’yu devre dışı bırakın.
Biçme gövdesi indirme/kaldırma kontrolünü Mow (Çim Biçme) konumuna getirin.
Motoru kapatın, anahtarı çıkarın, tüm hareketli parçaların durmasını bekleyin ve motorun soğumasına izin verin.

Kaputun Açılması

G437864

2 kaput mandalını serbest bırakın ve kaputu döndürerek açın.

Kaputun Kapatılması

G424260

Kaputu dikkatlice döndürerek kapatın ve 2 kaput mandalı ile sabitleyin.

Filtrenin Açılması

G437850

Bilyalı pimi filtre kilit mandalından sökün.
Filtrenin kilit mandalını ve ardından filtreyi açın.

Filtrenin Kapatılması

G414734

Filtreyi kapatıp kilitleyin.
Bilyalı pimi filtre kilit mandalına takın.

Koltuğun Yatırılması

G443836

Koltuk tabanının mandalını açın.
Koltuğu ve tabanı eğerek açık duruma getirin .
Tutma çubuklarıyla destekleyin.

Koltuğun İndirilmesi

Koltuğu biraz döndürün ve kasa tutma çubuğunu koltuk desteği yuvasının oluğundan çıkarın.
Koltuğu, yerine sıkıca kilitlenene kadar dikkatle indirin.

Jeneratör Soğutma Havası Davlumbazlarının Ayrılması

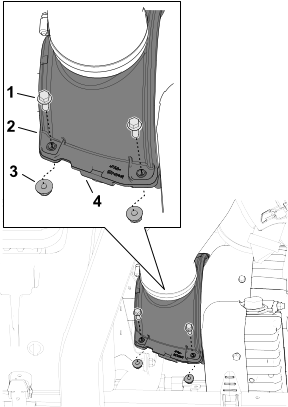

G414736

Üst ve alt jeneratör soğutma havası davlumbazlarını sabitleyen 4 cıvatayı ve 4 kilit somununu sökün.
Davlumbazları ayırın ve tahrik mili gresörlüklerine erişmek için üst davlumbazı kaldırın.

Jeneratör Soğutma Havası Davlumbazlarının Montajı

G414737

Üst ve alt jeneratör soğutma havası davlumbazlarındaki olukları tahrik mili fırça keçesi ve jeneratör kapağının flanşı ile hizalayın.

G414736

Üst ve alt jeneratör soğutma havası davlumbazlarındaki delikleri sıkışma sınırlayıcı pimlerle hizalayın.
Jeneratör soğutma havası davlumbazlarının iki yarısını ve sıkışma sınırlayıcı pimleri 4 cıvata ve 4 kilit somunu ile sabitleyin.

Kaldırma Noktalarının Konumları

Not: Makinenin altında çalışırken makineyi krikolarla destekleyin.

Makineyi kaldırma noktası olarak şuraları kullanın:

Ön—Ön aks borusunun kriko braketleri.
Arka—Arka aks borusu.

G437877

Makinenin önü
Kriko braketleri (ön aks borusu)
Arka aks borusu
Makinenin arkası

Yağlama

Yatakların ve Burçların Yağlanması

Makinede, düzenli olarak yağlanması gereken gresörlükler vardır. Tozlu ve kirli kullanım koşulları, tozun yatak ve burcun içine girmesine ve hızlı eskimeye sebep olabilir. Belirtilen aralık ne olursa olsun, her yıkamadan hemen sonra gresörlükleri yağlayın.

Makineyi bakım için hazırlayın.
Jeneratör soğutma havası davlumbazlarını ayırın.
Tüm makine bağlantılarını 2 numara lityum gres ile yağlayın.
Jeneratör soğutma havası davlumbazlarını monte edin.

Gresörlük Konumları

Gres Tipi: 2 numara lityum gres

Pompa tahrik mili U bağlantısı (3) Not: Makinenin altından pompa tahrik miline erişin.	G452383 G452384
Kesim ünitesi kaldırma kolu silindirleri (2’şer adet) Kaldırma kolu pivotları (1’er adet)	G452355
Kesim ünitesi taşıyıcı çerçevesi ve kılavuzu (2'şer adet)	G452356
Kaldırma kolu pivot şaftı (1’er adet)	G452357
Arka aks bağlantı çubuğu (2)	G452368
Aks direksiyon mili (1)	G452379
Direksiyon silindiri bilyalı mafsalları (2)	G452380

Motor Bakımı

Hava Temizleyicinin Kontrol Edilmesi

G415048

Makineyi bakım için hazırlayın.
Kaputu açın.
Hava filtresi muhafazasının ucundaki servis göstergesini kontrol edin.

G414762

Bakım göstergesinde kırmızı bir şerit görünüyorsa hava filtresini değiştirin.
Toz çıkarma vanasını sıkın.
Kaputu kapatıp yerine kilitleyin.

Hava Filtresi Bakım Göstergesinin Sıfırlanması

G414765

Bakım göstergesinde kırmızı bir şerit görünüyorsa göstergenin ucundaki sıfırlama düğmesine basın.
Kaputu kapatıp yerine kilitleyin.

Hava Filtresi Bakımı

Tüm emme sistemini sızıntı, hasar veya gevşek hortum kelepçelerine karşı kontrol edin. Hasarlı hava filtrelerini kullanmayın.
Hava temizleyicisi filtresine sadece servis göstergesi yandığında bakım yapın. Hava filtresinin gerektiğinden önce değiştirilmesi, filtre çıkarıldığında motora kir girme olasılığını artırmaktan başka bir işe yaramaz.

Önemli

Kapağın doğru şekilde oturduğundan, hava filtresi gövdesiyle sıkıca kenetlendiğinden ve lastik çıkış valfinin aşağıya dönük (uçtan bakıldığında saat 5 ila saat 7 bir pozisyonda) olduğundan emin olun.

G448875

Motor Yağı Teknik Özellikleri

Yağ Tipi

API servis kategorisi CH-4 veya üzeri gereklilikleri karşılayan veya aşan, yüksek kaliteli, düşük küllü bir motor yağı kullanın.

Aşağıdaki viskozite sınıfından bir motor yağı kullanın:

Tercih edilen yağ: SAE 15W-40 [-17°C]
Alternatif yağ: SAE 10W-30 veya 5W-30 (tüm sıcaklıklar)

ToroPremium Motor Yağı Toro yetkili distribütörünüzden 15W-40 veya 10W-30 viskozite derecelerinde temin edilebilir.

Karter Kapasitesi

Filtreyle birlikte yaklaşık 3,3 litre

Motor Yağı Seviyesinin Kontrol Edilmesi

Not: Yağı, motor soğukken kontrol edin. Motor sıcaksa kontrol etmeden önce 10 dakika bekleyin.

Önemli

Motor yağı seviyesini her gün kontrol edin. Motor yağı seviyesi seviye çubuğundaki Tam işaretinin üzerindeyse motor yağı yakıtla seyrelmiş olabilir.

Motor yağı seviyesi Tam işaretinin üzerindeyse motor yağını kontrol edin.

Yağ seviyesi yağ çubuğundaki Ekle (Add) işaretinde veya altındaysa, yağ seviyesi Tam (Full) işaretine gelene kadar yağ ekleyin. Motora aşırı yağ doldurmayın.

Önemli

Motor yağı seviyesini, yağ göstergesinin üst ve alt sınırları arasında tuttuğunuzdan emin olun. Aşırı veya yetersiz motor yağı doldurulması motorun arızalanmasına yol açabilir.

Makineyi bakım için hazırlayın.

G437900

G439123

Kaputu açın.
Motor yağı seviyesini kontrol edin.
Kaputu kapatıp yerine kilitleyin.

Motor Yağı ve Filtresinin Değiştirilmesi

Makineyi bakım için hazırlayın.

G437921

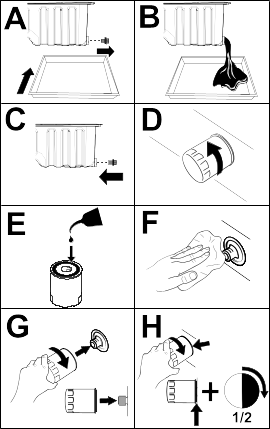

G437922

Yağı boşaltın ve filtreyi değiştirin.

Önemli

Filtreyi aşırı sıkmayın.
Kaputu açın.
Kartere yağ ekleyin.
Kaputu kapatıp yerine kilitleyin.

Yakıt Sistemi Bakımı

Bu Kullanım Kılavuzu, yakıt ve yakıt bakımıyla ilgili genel amaçlı bir referans olan Motor Kullanım Kılavuzundan daha ayrıntılı yakıt ve yakıt sistemi bakım bilgileri içerir.

Arıza sürelerinden ve kapsamlı motor onarımlarından kaçınmak için yakıt sistemi bakımı, yakıt depolama ve yakıt kalitesine dikkat etmeniz gerektiğini asla unutmamalısınız.

Emisyon ve kontrol gereklilikleri nedeniyle, yakıt sistemi son derece dar toleranslar aralıklarına tabidir. Dizel motorlarda kullanılan günümüzün Yüksek Basınçlı Common Rail (HPCR) yakıt enjeksiyon sisteminin uzun ömürlü olması için dizel yakıt kalitesi ve temizliği daha önemlidir.

Önemli

Yakıt sistemindeki su veya hava motorunuza zarar verir! Her yeni yakıtın temiz olduğunu varsaymayın. Yakıtınızın kaliteli bir tedarikçiden alındığından emin olun, yakıtınızı doğru şekilde depolayın ve yakıtı aldıktan sonraki 180 gün içinde tüketin.

Önemli

Yakıt filtresinin değiştirilmesi, yakıt sistemi bakımı ve yakıt depolama prosedürlerine uymazsanız, motor yakıt sistemi zamanından önce arızalanabilir. Tüm yakıt sistemine belirtilen aralıklarla bakım uygulayın; ayrıca yakıtın kirlendiği veya yakıt kalitesinin düşük olduğu durumlarda da bakım yapın.

Yakıt Depolama

Yakıtın uygun şekilde depolanması motorunuz için kritik önem taşır. Yakıt depolama tankları söz konusu olduğunda uygun bakım prosedürleri genellikle göz ardı edilir ve bu da makineye kirli yakıt verilmesine yol açar.

Sadece 180 gün içinde tüketeceğiniz kadar yakıt alın. 180 günden uzun süredir depoda duran yakıtları kullanmayın. Bu, yakıtta su ve diğer kirleticiler bulunma olasılığını büyük ölçüde düşürür.
Depolama tankında veya makinenin yakıt deposunda su bulunması, depolama tankında ve yakıt sistemi bileşenlerinde paslanmaya veya kirlenmeye yol açabilir. Küf, bakteri veya mantardan oluşan depo çamuru, akışı kısıtlar ve filtre ile yakıt enjektörlerini tıkar.
Depodaki yakıt kalitesini izlemek için yakıt depolama tankınızı ve makine yakıt tankını düzenli olarak inceleyin.
Yakıtınızın kaliteli bir tedarikçiden geldiğinden emin olun.
Depolama tankınızda veya makine yakıt deposunda su veya kirletici maddeler bulursanız, sorunu gidermek için yakıt sağlayıcınızla koordine olun ve yakıt sistemini komple bakımdan geçirin.
Dizel yakıtı çinko kaplamalı bileşenlerden yapılmış tanklarda veya bidonlarda depolamayın.

Yakıt/Su Ayırıcıya Bakım Yapma

Yakıt/Su Ayırıcıdaki Suyun Boşaltılması

Yakıt/su ayırıcıdaki suyu gösterildiği gibi boşaltın.

G452998
Filtreyi ve yüksek basınç pompasına giden hatları hazırlayın.

Yakıt/Su Ayırıcı Filtresinin Değiştirilmesi

Filtreyi gösterildiği şekilde değiştirin.

G452996
Filtreyi ve yüksek basınç pompasına giden hatları hazırlayın.

Yakıt Filtresine Bakım Yapma

Koltuğu yatırarak açık duruma getirin.
Taban plakasını makineye sabitleyen 4 cıvatayı sökerek çıkarın.
Yakıt filtresi hortum bağlantılarının etrafını temizleyin.

Not: Hortum bağlantılarını temizlemek için temiz bir bez kullanın.
Hortumları yakıt filtresi bağlantı parçalarına sabitleyen kelepçeleri oynatın ve hortumları bağlantı parçalarından çıkarın.
Filtrenin tam altına gelecek şekilde bir boşaltma kabı yerleştirin ve filtreyi çıkarın.

G439246

Yeni bir filtre takın ve hortumları bağlayın.

Not: Filtrenin gösterildiği gibi yönlendirildiğinden emin olun.
Yakıt hortumlarını filtreye sabitlemek için hortum kelepçelerini tekrar yerlerine kaydırın.
Filtreyi ve yüksek basınç pompasına giden hatları hazırlayın.
Motoru çalıştırın ve tekrar filtre hortum bağlantılarının etrafında sızıntı olup olmadığını kontrol edin.

Yakıt Deposunun Boşaltılması

Makineyi bakım için hazırlayın.

G415054

Yakıt deposu boşaltma valfinin altına bir tahliye kabı yerleştirin.
Boşaltma vanasını açın ve yakıtın depodan boşalmasına izin verin.
Depoyu temizlemek için temiz yakıt kullanın.
Boşaltma valfini kapatın.

Yakıt Hatlarının ve Bağlantılarının İncelenmesi

Yakıt hatlarında bozulma, hasar veya gevşek bağlantı olup olmadığını kontrol edin.
Bozulmuş kelepçeleri veya hortumları değiştirin.

Not: Herhangi bir yakıt borusunu değiştirirseniz, yakıt sistemini tekrar çalışmaya hazır hale getirmek için alıştırın.

Yakıt Sistemindeki Havanın Alınması

Makineyi bakım için hazırlayın.
Yakıt deposunun en azından yarısının dolu olduğundan emin olun.
Kaputu açın.

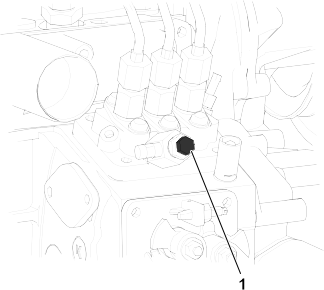

G439312

Yakıt enjeksiyon pompası üzerindeki hava boşaltma vidasını açın.
Kontak anahtarını Açık konumuna çevirin.

Not: Elektrikli yakıt pompası çalışmaya başlayarak içerideki havanın hava boşaltma vidası çevresinden boşaltılmasını sağlar.
Vidayı sıkın ve kontak anahtarını Kapalı konumuna çevirin.
Kaputu kapatıp yerine kilitleyin.

Yakıt Alım Borusu Filtresinin Temizlenmesi

Yakıt Alım Borusunun Çıkarılması

Yakıt deposunun içinde bulunan yakıt alım borusu, kalıntıların yakıt sistemine girmesini önleyen bir elek ile donatılmıştır. Yakıt alım borusunu çıkarın ve eleği gerektiği şekilde temizleyin.

Makineyi bakım için hazırlayın.

G415055

Yakıt gönderme kapağını yakıt deposuna sabitleyen 5 adet vidayı sökün ve kapağı çıkarın.

G415056

Yakıt gönderme kablo demetinin 2 prizli konnektörünü makinenin kablo demetinin 2 uçlu konnektöründen ayırın.

G415057

Hortumları yakıt gönderici kartının bağlantı parçalarına sabitleyen kelepçeleri oynatın ve hortumları bağlantı parçalarından çıkarın.

G415058

Yakıt gönderici kapağını gevşetin.
Yakıt göndericiyi depodan dikkatle yukarı kaldırın.

Not: Alım borusunu, geri dönüş borusunu veya şamandıra kolunu bükmeyin.

Yakıt Alım Borusunun Temizlenmesi ve Takılması

G415060

Yakıt alım borusunun ucundaki filtreyi temizleyin.

G415059

Yakıt alım borusunu ve şamandırayı dikkatle yakıt deposuna monte edin.
Alım borusunun bağlantı parçalarını geri dönüş borusu kartıyla hizalayın.
Yakıt gönderici kapağını yakıt deposuna sabitleyin.

G415057

Hortumu yakıt göndericinin bağlantı parçalarının üstüne monte edin ve hortumları kelepçelerle bağlantı parçalarına sabitleyin.

G415056

Yakıt gönderme kablo demetinin konnektörünü makinenin kablo demetinin konnektörüne bağlayın.

G415055

Yakıt gönderme kapağını 5 vidayı kullanarak yakıt deposuna takın.

Yakıt Sisteminin Çalışmaya Hazırlanması

Aşağıdaki senaryolardan sonra yakıt sistemini hazırlayın:

Yakıt filtresinin değiştirilmesi.
Her kullanımdan sonra veya günlük olarak su separatörünün boşaltılması.
Yakıtın bitmesi.
Bir yakıt hortumunun değiştirilmesi veya herhangi bir nedenle yakıt sisteminin içinin açılması.

Yakıt sistemini çalışmaya hazırlamak için aşağıdaki adımları gerçekleştirin:

Önemli

Yakıt sistemini hazırlamak amacıyla motoru krankla çalıştırmak için marş motorunu kullanmayın.

Yakıt deposunda yakıt olduğunu kontrol edin.
Pompanın aşınmasını veya hasar görmesini önlemek amacıyla filtre ve hatları yüksek basınç pompasına alıştırmak için aşağıdaki adımları uygulayın:
1. Kontak anahtarını 15 - 20 saniyeliğine Açık konumuna getirin.
2. Kontak anahtarını 30 - 40 saniyeliğine Kapalı konumuna getirin.

  Not: Bu yapıldığında ECU ünitesinin gücü kesilir.
3. Anahtarı 15 - 20 saniyeliğine Açık konumuna getirin.
4. Filtre ve hortumların çevresinde sızıntı kontrolü yapın.
5. Motoru çalıştırın ve sızıntı olup olmadığını kontrol edin.

Elektrik Sistemi Bakımı

Elektrik Kablolarının İncelenmesi

Elektrik kablolarını hasar, aşınma, gevşek bağlantı parçaları, hava koşullarından kaynaklanan bozulma ve kimyasal bozulma açısından inceleyin.

Not: Çalışmaya başlamadan önce gerekli tüm onarımları yapın.

Akü Bağlantısının Ayrılması

Tehlike

Akü elektroliti, tüketilmesi halinde ölümcül olan ve ağır yanıklara yol açabilen sülfürik asit içerir.

Elektroliti içmeyin veya cildinize, gözlerinize ya da giysilerinize temas etmesine izin vermeyin.
Koruyucu gözlük ve kauçuk eldiven takın.
Aküyü, cildi yıkamak için her zaman temiz su bulunan bir yerde doldurun.

Makineyi bakım için hazırlayın.
Eleği açın.

G416225

Akü kapağının kenarlarına bastırarak kapağı akü tepsisinden çıkarın.
Akü eksi kablosunun bağlantısını ayırın.
İzolatör kapağını kaydırarak akü kablo kelepçesinden ayırın ve akünün artı kablosunun bağlantısını ayırın.

Akünün Bağlanması

G416226

Akünün artı kablosunu (kırmızı) akünün artı (+) ucuna bağlayın.
Akünün eksi kablosunu (siyah) akünün eksi (-) ucuna bağlayın.
Akü bağlantı uçlarına ve akü kablo kelepçelerine Grafo 112X yüzey gresi (Toro Parça No. 505-47) sürün.
Kauçuk körüğü akü artı kablosu kelepçesinin üzerine kaydırın.
Kapağı akünün üzerine monte edin ve tırnaklarını akü tepsisindeki yuvalara geçirin.
Filtreyi kapatıp kilitleyin.

Akünün Şarj Edilmesi

Akü bağlantısını ayırın.
Akü kutup başlarına 3 ila 4 A bir akü şarj cihazı bağlayın.
Aküyü, 4 ila 8 saat boyunca 3 ila 4 A miktarla şarj edin.
Akü şarj olduğunda, şarj cihazını elektrik prizinden ve ardından da akü kutup başlarından çıkarın.
Aküyü bağlayın.

Akünün Bakımı

Not: Kirli bir akü yavaşça deşarj olacağından, bağlantı uçlarını ve tüm akü muhafazasını her zaman temiz tutun.

Makineyi bakım için hazırlayın.
Eleği açın.
Akünün durumunu kontrol edin.

Not: Aşınmış veya hasarlı bir aküyü yenisiyle değiştirin.
Akü kablolarının bağlantılarını ayırın ve aküyü makineden çıkarın.
Akü muhafazasının tamamını karbonatlı suyla temizleyin.
Muhafazayı tatlı suyla durulayın.
Aküyü makineye monte edin ve akü kablolarını bağlayın.
Filtreyi kapatıp kilitleyin.

12 V Sigorta Bloğunda Sigorta Değiştirilmesi

Sigorta bloku

koltuğun altındadır.

G437962

Makineyi bakım için hazırlayın.
Koltuğun mandalını açın ve koltuğu yatırın.
Açık sigortayı aynı tip ve amper değerine sahip yenisiyle değiştirin.
Koltuğu kapatıp yerine kilitleyin.

48 V Kesim Ünitesinde Sigorta Değiştirilmesi

Kaputun kilit mandalını ve ardından kaputu açın.
Motorun ön, sol tarafında, 48 V sigorta blokunun kapağını çıkarın.
G416230
1. Kapak
2. Maxi sigorta
3. 48 V sigorta bloku
Sigorta blokundaki açık sigortayı bulun.

G416231

Sigortayı, aynı tür ve amperdeki sigortayla değiştirin. Amper değerleri için sigorta bloku kapağının iç tarafındaki etikete bakın.
Kapağı 48 V sigorta bloku üzerine monte edin.
Kaputu kapatıp yerine kilitleyin.

Silindir Etkinleştirme Sigortasının Değiştirilmesi

Makineyi bakım için hazırlayın.
Kaputun kilit mandalını ve ardından kaputu açın.

G439309

Motorun ön, sağ tarafında, "Enable Fuse 10 A 125 V�?" (Etkinleştirme Sigortası 10 A 125 V) etiketli sıralı sigorta yuvasının kapağını çıkarın .
Açık bir sigortayı aynı tipte ve aynı amper değerine sahip bir sigortayla değiştirin.
Kapağı sıralı sigorta yuvasının üzerine takın.
Kaputu kapatıp yerine kilitleyin.

Ana Güç Sigortasının Değiştirilmesi

Makineyi bakım için hazırlayın.
Kaputun kilit mandalını ve ardından kaputu açın.

G439310

Motorun arka, sağ tarafında, “Main B+ Power Fuse�? (Ana B+ Elektrik Sigortası) etiketli sıralı sigorta yuvasının kapağını çıkarın.
Açık bir sigortayı aynı tipte ve aynı amper değerine sahip bir sigortayla değiştirin.
Kapağı sıralı sigorta yuvasının üstüne monte edin.
Kaputu kapatıp yerine kilitleyin.

Tahrik Sistemi Bakımı

Lastik Hava Basıncı Kontrolü

Uyarı

Düşük lastik hava basıncı makinenin yamaçlardaki dengesini azaltır. Bu ise devrilmeye neden olarak ölüm veya ciddi bir yaralanmaya sebebiyet verebilir.

Lastikleri gereğinden az şişirmeyin.

Not: İyi bir kesim kalitesi ve optimum makine performansı elde etmek için tüm lastikleri doğru hava basıncı seviyesinde tutun.

Tüm lastiklerin hava basınçlarını kontrol edin. Lastiklerin doğru hava basıncı 0,83 ila 1,03 bar’dır (12 ila 15 psi).
Gerekiyorsa 0,83 ila 1,03 bar (12 ila 15 psi) değerlerini elde edene kadar hava basın veya tahliye edin.

Tekerlek Bijon Cıvata Somunlarının Sıkılması

Bijon cıvata somunlarını 94 ila 122 Nm torkla, çapraz sırayla sıkın.

Uyarı

Bijon somunlarının torkunun doğru ayarlanmaması ölüme veya ciddi yaralanmalara neden olabilir.

Bijon somunlarında doğru tork değerlerini koruyun.

Aks Kovanı Somunlarının Sıkılması

Ön aks kovanı somunlarını 407 ila 542 N·m torkla sıkın.
Makinede CrossTrax® AWD özelliği varsa, arka aks göbeği somunlarını 366 ila 447 N·m torkla sıkın.

Arka Tekerlek Hizalamasının Kontrol Edilmesi

Direksiyonu arka tekerlekler düz ileri bakacak şekilde döndürün.
Makineyi bakım için hazırlayın.
Aks yüksekliğinde, direksiyon lastiklerinin ön ve arkasındaki merkezden merkeze mesafeyi ölçün.

Not: Ön tekerlek ölçümü ile arka tekerlek ölçümü arasındaki fark 6 mm veya daha azsa, arka tekerlek İçe dönüklük açısı ayarı doğrudur.
G416236
1. Çekiş ünitesinin önü
2. Lastiğin arkasıyla mesafe 6 mm veya daha az
3. Merkezden merkeze mesafe
Ölçüm değeri 6 mm'den fazlaysa arka tekerlek İçe dönüklük açısını ayarlayın.

Arka Tekerlek İçe Dönüklük Açısının Ayarlanması

G416237

Bağlantı çubuğunun her iki ucundaki sıkıştırma somununu gevşetin.

Not: Bağlantı çubuğunun dıştan oluklu ucu soldan dişlidir.
Anahtar ağzını kullanarak bağlantı çubuğunu döndürün.
Aks yüksekliğinde, direksiyon lastiklerinin ön ve arkasındaki merkezden merkeze mesafeyi ölçün.

Not: Ön tekerlek ölçümü ile arka tekerlek ölçümü arasındaki fark 6 mm veya daha azsa, arka tekerlek İçe dönüklük açısı ayarı doğrudur.
Adım 1 ve 2’yi gerektiği şekilde tekrarlayın.
Sıkıştırma somunlarını sıkın.

Soğutma Sistemi Bakımı

Soğutma Sıvısı Teknik Özellikleri

Soğutma sıvısı haznesi fabrikada 50/50 oranında su ve etilen glikol bazlı uzun ömürlü soğutma sıvısıyla doldurulur.

Önemli

Sadece, Uzun Ömürlü Soğutma Sıvısı Standartları tablosunda belirtilen özellikleri karşılayan, piyasada satılan soğutma sıvıları kullanın.

Makinenizde konvansiyonel (yeşil) inorganik asit teknolojili (IAT) soğutma sıvısı kullanmayın. Konvansiyonel soğutma sıvısını uzun ömürlü soğutma sıvısıyla karıştırmayın.

Soğutma Sıvısı Tipi Tablosu

Etilen Glikol Soğutma Sıvısı Tipi

Korozyon Önleyici Tip

Uzun ömürlü antifriz

Organik asit teknolojisi (OAT)

Önemli

Konvansiyonel (yeşil) inorganik asit teknolojili (IAT) soğutma sıvısı ile uzun ömürlü soğutma sıvısı arasındaki farkı belirlemek için soğutma sıvısının rengini referans almayın.

Soğutma sıvısı üreticileri, uzun ömürlü soğutma sıvılarını kırmızı, pembe, turuncu, sarı, mavi, camgöbeği, mor ve yeşil renge boyayabilmektedirler. Uzun Ömürlü Soğutma Sıvısı Standartları tablosunda belirtilen özellikleri karşılayan soğutma sıvıları kullanın.

Uzun Ömürlü Soğutma Sıvısı Standartları

ATSM International	SAE International
D3306 ve D4985	J1034, J814 ve 1941

Önemli

Soğutma sıvısı konsantrasyonu, 50/50 oranında bir su/soğutma sıvısı karışımı olmalıdır.

Tercih Edilen: Bir konsantrattan soğutma sıvısı karıştıracağınız zaman bunu damıtılmış suyla karıştırın.
Tercih Edilen Seçenek: Damıtılmış su yoksa, konsantrat yerine bir ön karışım soğutma sıvısı kullanın.
Asgari Gereklilik: Damıtılmış su ve ön karışım soğutma sıvısı yoksa, konsantre soğutma sıvısını içilebilir temiz suyla karıştırın.

Soğutma sistemi kapasitesi

Yaklaşık 6,6 litre

Soğutma Sıvısı Seviyesinin Kontrol Edilmesi

Dikkat

Motor bir süredir çalışmaktaysa basınçlı, sıcak soğutma sıvısı kaçabilir ve bu da hafif veya orta dereceli yaralanmalara neden olabilir.

Motor çalışıyorken radyatör kapağını açmayın.
Radyatör kapağını açarken bir bez kullanın ve buharın çıkmasına izin vermek için kapağı yavaşça açın.

Makineyi bakım için hazırlayın.
Kaputu açın.

G439313

Genleşme kabındaki soğutma sıvısı seviyesini kontrol edin.

Not: Soğutma sıvısı seviyesi, deponun yan tarafındaki “Ekle” ve “Dolu” işaretleri arasında olmalıdır.
Soğutma sıvısı seviyesi düşükse, genleşme kabının kapağını çıkarın ve seviye “Dolu” işaretine gelene kadar belirtilen soğutma sıvısından ekleyin.

Not: Genleşme deposuna aşırı miktarda soğutma sıvısı doldurmayın.
Genleşme kabının kapağını takın.
Kaputu kapatıp yerine kilitleyin.

Soğutma Sistemi Hortumlarının İncelenmesi

Soğutma sistemi hortumlarında sızıntı, bükülme, gevşek montaj destekleri, aşınma, gevşek bağlantı parçaları, hava şartlarından kaynaklanan bozulma ve kimyasal bozulma olup olmadığını kontrol edin.

Not: Çalışmaya başlamadan önce gerekli tüm onarımları yapın.

Motor Soğutma Sisteminin Temizlenmesi

Makineyi bakım için hazırlayın.
Kaputu yükseltin.
Motor alanındaki tüm kalıntıları iyice temizleyin.
Kaputu kapatıp yerine kilitleyin.

G416241

Arka filtre mandallarını serbest bırakın ve arka filtreyi döndürerek açın.
Filtreyi, basınçlı hava ile iyice temizleyin.

G416242

2 yağ soğutucu mandalını içe doğru döndürün ve yağ soğutucuyu eğin.

G416243

Yağ soğutucunun ve radyatörün her iki tarafını basınçlı hava ile iyice temizleyin.
Yağ soğutucuyu yükseltin ve 2 mandal ile sabitleyin.
Filtreyi kapatıp kilitleyin.

Kayış Bakımı

Alternatör Kayışının Gerilmesi

Makineyi bakım için hazırlayın.
Kaputu açın.

G416989

Alternatör kayışının gerginliğini alternatör ve krank mili kasnaklarının ortasına bastırarak kontrol edin.

Not: 10 kg kuvvet uygulandığında kayış 11 mm yön değiştirmelidir.
Sapma doğru değilse kayışı gerdirmek için aşağıdaki prosedürü uygulayın:
1. Alternatörü gergiye sabitleyen cıvatayı ve alternatör döndürme cıvatasını gevşetin.
2. Alternatör ile motor arasına bir levye yerleştirin ve alternatörü dışa doğru kaldırın.
3. Uygun kayış gerginliğini elde ettiğinizde, alternatörü gergiye sabitleyen cıvataları ve alternatör döndürme cıvatasını sıkın.
Kaputu kapatıp yerine kilitleyin.

Hidrolik Sistemi Bakımı

Hidrolik Sıvısı Teknik Özellikleri

Hazne, fabrikada yüksek kaliteli hidrolik sıvısıyla doldurulur. Her gün motoru çalıştırmadan önce ve sonra hidrolik sıvısının seviyesini kontrol edin.

Önerilen hidrolik sıvı: Toro PX Uzun Ömürlü Hidrolik Sıvısı; 19 litre kova veya 208 litre bidon seçenekleri mevcuttur.

Not: Önerilen yedek sıvıyı kullanan makineler daha az sıvı ve filtre değişimi gerektirir.

Alternatif hidrolik sıvıları: Toro PX Uzun Ömürlü Hidrolik Sıvısı mevcut değilse aşağıdaki tüm malzeme özellikleri için belirtilen aralıkta yer alan ve endüstri standartlarını karşılayan özelliklere sahip başka bir geleneksel, petrol bazlı hidrolik sıvısı kullanabilirsiniz. Sentetik sıvılar kullanmayın. Uygun ürünü belirlemek için yağlama maddesi distribütörünüze danışın.

Not: Toro, uygun olmayan muadil ürünler kullanılması sonucu ortaya çıkabilecek hasarlarla ilgili hiçbir sorumluluk kabul etmez. Bu nedenle ürünler sadece tavsiyelerinin arkasında durabilecek güvenilir üreticilerin ürünlerini kullanın.

Yüksek Viskozite Endeksli/Düşük Akma Noktalı Yıpranma Önleyici Hidrolik Sıvısı, ISO VG 46

Malzeme Özellikleri:
	Viskozite, ASTM D445	40°C’de 44 ila 48 santistok (cSt)
	Viskozite Endeksi ASTM D2270	140 veya daha yüksek
	Akma Noktası, ASTM D97	-37°C ila -45°C arası
	Endüstri Özellikleri:	Eaton Vickers 694 (I-286-S, M-2950-S/35VQ25 veya M-2952-S)

Not: Hidrolik sıvılarının büyük bir kısmı renksiz olduğundan, olası sızıntıları tespit edebilmek zordur. Hidrolik sıvıları için, 20 ml şişeler halinde satılan bir kırmızı boya katkısı vardır. 15 ila 22 litre hidrolik sıvısı için bir şişe yeterli olacaktır. Yetkili Toro distribütörünüze 44-2500 parça numarasıyla sipariş edebilirsiniz.

Önemli

Toro Premium Sentetik Biyobozunur Hidrolik Sıvısı, Toro tarafından onaylanan tek sentetik biyobozunur sıvıdır. Bu sıvı, Toro hidrolik sistemlerinde kullanılan elastomerlerle uyumludur ve çok çeşitli sıcaklıklar için uygundur. Bu sıvı geleneksel mineral yağlarla uyumludur, ancak maksimum biyobozunurluk ve performans için hidrolik sistemi geleneksel sıvıdan olabildiğince arındırılmalıdır. Bu yağ, 19 litre kova veya 208 litre bidon seçenekleri ile yetkili Toro distribütörünüzde bulunabilir.

Hidrolik deposu kapasitesi

41,6 litre

Hidrolik Sıvısı Seviyesinin Kontrol Edilmesi

Hazne, fabrikada yüksek kaliteli hidrolik sıvısıyla doldurulur. Hidrolik sıvısını kontrol etmek için en iyi zaman sıvının soğuk olduğu zamandır. Makine, "taşıma" konfigürasyonunda olmalıdır.

Makineyi bakım için hazırlayın.
Dolum boynunun ve hidrolik deposu kapağının çevresini temizleyin
Yağ çubuğunu dolum boynundan çıkarın ve temiz bir bezle temizleyin.
Yağ çubuğunu dolum boynuna sokun, ardından çıkarın ve yağ seviyesini kontrol edin.

Not: Yağ seviyesi, seviye ölçüm çubuğundaki işaretlerin arasında olmalıdır.

Önemli

Depoyu aşırı doldurmayın.
G417019
1. Dolu işareti (yağ çubuğu)
2. Ekle işareti (yağ çubuğu)
Seviye düşükse, belirtilen yağdan Dolu işaretine gelene kadar uygun miktarda ekleyin.
Yağ çubuğunu dolum boynuna takın.

Hidrolik Hatlarının ve Hortumların İncelenmesi

Hidrolik hatları ve hortumlarında sızıntı, bükülme, gevşek montaj destekleri, aşınma, gevşek bağlantı parçaları, hava şartlarından kaynaklanan bozulma ve kimyasal bozulma olup olmadığını kontrol edin.

Not: Çalışmaya başlamadan önce gerekli tüm onarımları yapın.

Dolum Filtresinin Değiştirilmesi

Önemli

Başka filtrelerin kullanılması, bazı bileşenlerin garantisini geçersiz kılabilir.

Makineyi bakım için hazırlayın.
Koltuğu yatırın.

G439314

Makinenin solunda, dolum filtresinin altına bir tahliye kabı yerleştirin.
Filtreyi çıkarın.
Filtre kapağının filtre montaj alanını silerek temizleyin.
Yeni dolum filtresinin contasına belirtilen tipte ince bir kat hidrolik sıvısı sürün.
Filtre kapağını conta ile montaj yüzeyi temas edene kadar elinizle sıkın, ardından yine elinizle ½ tur daha döndürün.
Koltuğu indirin ve kilitleyin.

Sızıntı Kontrolü

Motoru çalıştırın ve hidrolik sistemindeki havanın boşaltılması için 2 dakika çalışmasını bekleyin.
Motoru kapatın, anahtarı çıkarın ve geri dönüş filtreleri ile dolum filtrelerinde sızıntı kontrolü yapın.

Not: Varsa tüm hidrolik sızıntılarını giderin.

Hidrolik Sıvısının Değiştirilmesi

Sıvı kirlenirse, sistemin yıkanması gerekeceğinden Toro Distribütörünüze başvurun. Kirlenmiş hidrolik sıvısı temiz bir yağa kıyasla sütümsü bir dokuda veya siyah renkte olur.

Makineyi bakım için hazırlayın.
Hidrolik deposunun altındaki manifoldun altına büyük bir tahliye kabı yerleştirin.
G439327
1. Manifold
2. Buradaki bağlantı parçasını gevşetin
3. 90° bağlantı parçası
90° bağlantı parçasını manifolddan ayırın ve deponun boşalmasını bekleyin.
Hidrolik sıvının depodan boşalması durduğunda, 90° bağlantı parçasını manifolda bağlayın.
Depoyu belirtilen hidrolik sıvısı ile doldurun.

Önemli

Sadece belirtilen hidrolik sıvılarını kullanın. Diğer sıvılar sistemde hasara neden olabilir.
Depo kapağını takın.
Motoru çalıştırın ve tüm hidrolik sistem kontrollerini kullanarak sisteme hidrolik sıvısı dağıtın.
Hidrolik sıvısı sızıntılarını kontrol edin.
Seviyeyi kontrol edin.

Kesim Ünitesi Bakımı

Silindir-Alt Bıçak Temasının Kontrol Edilmesi

Kesim kalitesi daha önce iyi olmuş olsa bile silindir-alt bıçak temasını kontrol edin.

Not: Silindir ve alt bıçağın tüm uzunluğu boyunca hafif temas olmalıdır.

Bıçak Durma Süresinin Kontrol Edilmesi

Kesim ünitelerini etkinleştirin ve kesim ünitelerini kaldırmak için kaldırma kolunu çekin.
Yükseltme komutu ile tüm silindirlerin dönmeyi durdurduğu zaman arasındaki süreyi gözlemleyin.

Not: Süre 7 saniyeden fazlaysa, Yetkili Servis Merkezinize başvurun.

Kesim Ünitelerine Ters Bileyleme Yapılması

Uyarı

Kesim üniteleri veya diğer hareketli parçalarla temas etmek ölüm veya ciddi yaralanmaya neden olabilir.

Parmaklarınızı, ellerinizi ve giysilerinizi kesim ünitelerinden ve diğer hareketli parçalardan uzak tutun.
Motor çalışıyorken kesim ünitelerini asla elinizle veya ayağınızla döndürmeye çalışmayın.

Not: Ters bileyleme işlemine dair diğer talimat ve prosedürler, Toro Silindirli Çim Biçme Makinesi Temel Bilgileri (bileyleme talimatlarıyla birlikte) belgesinde mevcuttur (Form No.: 09168SL).

Makinenin Hazırlanması

Makineyi bakım için hazırlayın.
Motor kapalı, ancak anahtar Çalıştır konumundayken, Bilgi Merkezi ekranının Ana Menüsüne gidin.
Ana Menüde Servis bölümüne gidin ve seçme düğmesine basın.
Servis bölümünde, Ön Ters Bileyleme ve Arka Ters Bileyleme öğelerine gidin. İstediğiniz kesim ünitesi setini Kapalı'dan Açık durumuna çevirmek için sağ gezinme düğmesine basın.
Ters bileyleme yapılacak tüm kesim ünitelerinde ters bileyleme için uygun olan ilk silindir - alt bıçak ayarlarını yapın.

Alt Bıçak ve Silindirlerde Ters Bileyleme Yapılması

Motoru çalıştırın ve düşük rölantide çalıştırın.
Uyarı

Ters bileyleme sırasında motor devrinin değiştirilmesi kesim ünitelerinin durmasına yol açabilir; bu da ölüm veya ciddi bir yaralanmaya sebebiyet verebilir.
- Ters bileyleme sırasında motor devrini asla değiştirmeyin.
- Sadece düşük rölantide ters bileyleme yapın.
PTO'yu devreye sokun ve belirlenen silindirlerde ters bileyleme işlemini başlatmak için Biçme Gövdesini İndir/Kaldır kolunu ileri itin.
Uzun saplı fırçayı kullanarak bileyleme malzemesi sürün.

Tehlike

Hareket halindeyken kesim ünitelerine temas etmek ölüme veya ciddi yaralanmaya neden olur.

Yaralanmayı önlemek için, işleme devam etmeden önce kesim üniteleriyle temas etmediğinizden emin olun.

Önemli

Asla kısa saplı bir fırça kullanmayın.
Ters bileyleme sırasında silindirler durur veya hatalı çalışmaya başlarsa, hız sabitlenene kadar daha yüksek bir silindir hızı ayarı seçin, ardından da silindir hızını dilediğiniz hıza getirin. Bu işlem Bilgi Merkezi ekranındaki düğmeler kullanılarak yapılabilir.
Ters bileyleme sırasında kesim ünitelerinde bir ayar yapmanız gerekirse şu adımları izleyin:
1. Biçme Gövdesini İndir/Kaldır kontrolünü arkaya doğru hareket ettirin ve PTO'yu devreden çıkarın.
2. Motoru kapatın ve anahtarı çıkarın.
3. Kesim ünitelerini ayarlayın.
4. 1’den 3’e kadar olan adımları tekrarlayın.
Ters bileyleme yapmak istediğiniz diğer kesim üniteleri için de adım 3’ü tekrarlayın.

Ters Bileylemenin Sonlandırılması

Biçme Gövdesini İndir/Kaldır kolunu arkaya doğru hareket ettirin ve PTO şalterine basarak PTO’yu devreden çıkarın.
Bilgi Merkezi ekranındaki düğmeleri kullanarak ters bileyleme işlevlerini kapatın.

Önemli

Ters bileylemeden sonra ters bileyleme işlevini Kapalı ayarına döndürmezseniz, kesim üniteleri yukarı kaldırılmaz veya düzgün çalışmaz.
Motoru kapatın ve anahtarı çıkarın.
Kesim ünitelerinde kalan tüm bileyleme artıklarını yıkayarak giderin.
Daha iyi bir kesim kenarı için, bileyleme işleminden sonra alt bıçağın ön yüzünü eğeleyin.

Not: Kesici kenarların bileylenmesi sonucu kenarlarda çapaklar veya pürüzler oluşabilir. Daha iyi bir kesici kenar elde etmek için, kesici kenarı alt bıçağın ön yüzeyine 90º açıyla eğeleyerek çapakları giderin.
Kesim ünitesi silindiri alt bıçak ayarını gerektiği gibi yapın.
Kesim ünitesi silindiri hızını istediğiniz çim biçme ayarına getirin.

Şasi Bakımı

Emniyet Kemerinin Kontrol Edilmesi

Emniyet kemerini aşınma, kesilme ve diğer hasarlara karşı kontrol edin. Herhangi bir bileşeni düzgün çalışmıyorsa emniyet kemer(ler)ini yenisiyle değiştirin.
Gerekiyorsa emniyet kemerini temizleyin.

Temizleme

Makinenin Yıkanması

Gerektiğinde, makineyi sadece su veya hafif deterjanlı suyla yıkayın. Makineyi yıkarken bez kullanabilirsiniz.
Önemli
- Makineyi temizlemek için kuyu suyu veya geri dönüştürülmüş su kullanmayın.
- Makineyi yıkamak için elektrikli yıkama ekipmanı kullanmayın. Elektrikli yıkama ekipmanı makinenin elektrik sistemine zarar verebilir, önemli etiketleri sökebilir veya sürtünme noktalarındaki gerekli gresi koparabilir. Kontrol panelinin, motorun ve akünün yakınında aşırı su kullanmayın.
- Motor çalışıyorken makineyi yıkamayın. Motor çalışıyorken makineyi yıkamak iç motor hasarına yol açabilir.
