Depo Durulama Kiti

Multi-Pro 5800 Çim Püskürtme Makinesi

Model No. 41614-Serial No. 401100000 and Up

Giriş

Bu set, püskürtme makinesi deposunda ve etkilenen hortumlarda kalan kimyasalları gidermek için tasarlanmıştır. Bu makine, püskürtme aracı için özel bir ek parçadır ve özel olarak görevlendirilmiş profesyoneller tarafından ticari uygulamalarda kullanılmak üzere tasarlanmıştır.

Bu kılavuzdaki bilgiler, sizin ve başkalarının yaralanmasını ve ürünün hasar görmesini önlemeye yardımcı olabilir.

Şekil 1, model ve seri numaralarının ürün üzerindeki yerini belirtir.

g014295

Şekil 1

  1. Model ve seri numarası levhası

Note: Makinenin sağ ve sol taraflarını, normal çalışma konumuna göre belirleyin.

Uyarı

CALIFORNIA

Öneri 65 Uyarısı

Bu ürünün kullanılması, Kaliforniya Eyaleti'nce kansere, doğum kusurlarına ve üreme sorunlarına yol açtığı bilinen kimyasallara maruz kalınmasına neden olabilir.

Güvenlik

Makine Kullanma Kılavuzundaki güvenlik ve çalıştırma talimatlarını okuyun.

Kimyasal Güvenlik

Uyarı

Püskürtme sisteminde kullanılan kimyasal maddeler siz, çevredekiler, hayvanlar, bitkiler, toprak ve diğer maddeler için tehlikeli ve zehirli olabilir.

  • Kullanılan tüm kimyasallarla ilgili kimyasal uyarı etiketlerini ve malzeme güvenlik bilgi sayfalarını (MSDS) dikkatle okuyun, buralarda bildirilen talimatlara uyun ve kendinizi kimyasal madde üreticisinin tavsiyelerine göre koruyun. Örneğin, kimyasallarla kişisel temasa karşı koruma sağlamak için yüz ve göz koruması, eldiven veya başka donanımlar gibi uygun kişisel koruyucu donanım (KKD) kullanın.

  • Birden fazla kimyasal kullanılmış olabileceğini ve bunların her birine ait bilgilerin ayrı ayrı değerlendirilmesi gerektiğini unutmayın.

  • Bu bilgiler mevcut değilse püskürtme makinesini çalıştırmayı veya makine üzerinde çalışmayı kabul etmeyin!

  • Bir püskürtme sistemi üzerinde çalışmadan önce, sistemin ilgili kimyasal üreticilerinin tavsiyelerine göre üç kez durulandığından ve nötrleştirildiğinden emin olun.

  • Yakınlarda yeterli miktarda temiz su ve sabun bulunduğundan emin olun ve vücudunuza temas eden kimyasalları derhal yıkayarak giderin.

  • Kimyasalları kullanmadan veya elleçlemeden önce gerekli eğitimi alın.

  • İş için doğru kimyasalı kullanın.

  • Kimyasalın emniyetli bir şekilde uygulanması için kimyasal madde üreticisinin talimatlarına uyun.

  • Kimyasalları, iyi havalandırılmış bir yerde elleçleyin.

  • Kimyasal madde üreticisinin bildirdiği emniyet gözlüklerini ve diğer kişisel koruyucu donanımları takın. Kimyasalları kullanırken cildinizin kimyasallara olabildiğince az maruz kalmasını sağlayın.

  • Özellikle püskürtme deposunu doldururken temiz su bulundurun.

  • Kimyasallarla çalışırken hiçbir şey yemeyin, içmeyin ve sigara içmeyin.

  • İşinizi bitirdikten sonra her zaman ellerinizi ve kimyasala maruz kalan diğer yerlerinizi hemen yıkayın.

  • Kullanılmış kimyasalları ve kimyasal kaplarını, kimyasal madde üreticisinin belirttiği gibi ve yerel yönetmeliklere uygun bir şekilde bertaraf edin.

  • Depolardaki kimyasallar ve dumanlar tehlikelidir; depoya asla girmeyin veya başınızı depo ağzına veya içine sokmayın.

  • Kimyasalların püskürtülmesine ilişkin tüm yerel ve ulusal yönetmeliklere uyun.

Montaj

Makinenin Hazırlanması

Püskürtme Sisteminin Hazırlanması

Dikkat

Kimyasallar tehlikelidir ve yaralanmaya yol açabilir.

  • Kimyasalları kullanmadan önce kimyasal etiketlerindeki talimatları okuyun ve üreticinin tüm tavsiye ve önlemlerini uygulayın.

  • Kimyasalları cildinizden uzak tutun. Kimyasallara temas ederseniz, etkilenen bölgeyi sabun ve temiz suyla iyice yıkayın.

  • Emniyet gözlüğü ve kimyasal madde üreticisinin tavsiye ettiği diğer koruyucu donanımları kullanın.

  1. Makineyi düz bir zemine taşıyın, fren pedalına sonuna kadar basın, park frenini etkinleştirin, motoru kapatın ve anahtarı çıkarın.

  2. Püskürtme makinesini temizleyin; makinenin Kullanma Kılavuzunda bulunan "Püskürtme Makinesinin Temizlenmesi" bölümüne bakın.

    Note: Bu setin montajı sırasında hortum bağlantılarını ayırırken dikkatli olun ve hortumda kalmış olabilecek solüsyonları toplamak için bir tahliye kovası bulundurun.

Akü Bağlantısının Ayrılması

Uyarı

Elektrik kıvılcımları akü gazlarının patlamasına ve yaralanmaya sebep olabilir.

Akü kablolarının yanlış bağlanması, püskürtme makinesinin ve kabloların kıvılcım çıkarmasına sebep olabilir.

  • Her zaman, artı (kırmızı) akü kablosunun bağlantısını ayırmadan önce eksi (siyah) akü kablosunun bağlantısını ayırın.

  • Her zaman, eksi (siyah) akü kablosunu bağlamadan önce artı (kırmızı) akü kablosunu bağlayın.

Akü bağlantı uçları veya metal aletler püskürtme makinesinin metal bileşenleriyle temas edip kısa devre oluşmasına, bu da kıvılcımlar çıkmasına yol açabilir.

  • Aküyü takarken veya yerinden çıkarırken akü bağlantı uçlarının makinenin hiçbir metal parçasına temas etmesine izin vermeyin.

  • Metal aletlerin, akü bağlantı uçları ile makinenin metal parçaları arasında kısa devreye yol açmasına izin vermeyin.

  • Aküyü korumak ve sabitlemek için akü kayışını hiçbir zaman yerinden çıkarmayın.

  1. Akü kapağını çıkarın ve negatif (siyah— toprak) kablosunu akü kutbundan ayırın (Şekil 2 ve Şekil 3).

    g014029

    Şekil 2

    1. Akü kapağı
    2. Askı
    3. Toka
    g029414

    Şekil 3

    1. Artı akü kablosu
    2. Akü artı kutup başı
    3. Akü eksi kutup başı
    4. Eksi akü kablosu

  2. Artı (kırmızı) kabloyu akü kutup başından ayırın (Şekil 3).

Durulama Deposunun Hazırlanması

Bu prosedür için gerekli parçalar:

Hortum—1,9 x 73,7 cm1
Durulama deposu1
Depo kapağı1
Bölme levhası bağlantı parçası1
Şeffaf conta1
Plastik flanşlı somun1
90° bağlantı parçası1
Tespit çatalı1
Hortum kelepçesi1

Hortumun Kesilmesi

  1. Hortumun 1,9 x 73,7 cm ucundan 20,3 cm ölçün ve bu konumu işaretleyin (Şekil 4).

    g219388

    Şekil 4

  2. Hortumu işaretli noktadan bir maket bıçağıyla kesin; böylece şu uzunluklarda hortum parçalarınız olacaktır:

    • 20,3 cm

    • 53,3 cm

Durulama Deposunun Montajı

  1. Bölme levhası bağlantı parçasını durulama deposunun altındaki deliğe aşağıdaki gibi takın:

    1. Şekil 5 ile gösterildiği gibi bölme levhası bağlantı parçasına şeffaf bir conta takın.

      g206390

      Şekil 5

      1. Bölme levhası bağlantı parçası
      2. Şeffaf conta
      3. Tespit çatalı deliği (bölme levhası bağlantı parçası)
      4. Tel—yaklaşık 122 cm
      5. Boyun (durulama deposu)

    2. Yaklaşık 122 cm uzunluğunda bir tel parçasını Şekil 5 ile gösterildiği gibi bölme levhası bağlantı parçasındaki tespit çatalı deliklerinden bir tanesine takın.

      g014228

      Şekil 6

      1. Durulama deposu
      2. Depo kapağı
      3. Bölme levhası bağlantı parçası
      4. Durulama deposunun doldurma açıklığı
      5. Tel
      6. Durulama deposunun dibindeki delik

    3. Kapak takılıysa, durulama deposundan çıkarın. (Şekil 6).

    4. Teli depo doldurma deliğindeki açıklıktan indirin ve deponun en altındaki açık delikten geçirin (Şekil 5 ve Şekil 6).

    5. Teli kullanarak, bölme levhası bağlantı parçasını deponun altındaki açık deliğe (Şekil 7) yönlendirin.

      g014229

      Şekil 7

      1. Bölme levhası bağlantı parçası tel takılı halde
      2. Durulama deposunun dibindeki delik
      3. Dolum kapağı

    6. Şeffaf contanın durulama deposunun iç duvarına (Şekil 7) oturduğundan emin olarak bölme levhası bağlantı parçasını yerine yerleştirin.

  2. Bölme levhası bağlantı parçasını plastik bir flanşlı somunla durulama deposuna sabitleyin (Şekil 8).

    g014230

    Şekil 8

    1. Durulama deposu karteri
    2. Bölme levhası bağlantı parçası (takılı)
    3. Plastik flanşlı somun

  3. Bölme levhası bağlantı parçasına 90°’lik bir bağlantı parçası takın ve 90°’lik bağlantı parçasını bir tespit çatalı (Şekil 9) ile sabitleyin.

    g014260

    Şekil 9

    1. Tespit çatalı
    2. Bölme levhası bağlantı parçası
    3. 90° bağlantı parçası

  4. Bağlantı parçasını, arkaya bakacak biçimde döndürün.

  5. Hortumun Kesilmesi adımında kestiğiniz 53,3 cm’lik hortum parçasını bir hortum kelepçesiyle 90°’lik bağlantı parçasına monte edin ve kelepçeyi elle sıkın (Şekil 9).

    g206662

    Şekil 10

    1. 90° bağlantı parçası
    2. Hortum kelepçesi
    3. Hortum—53,3 cm

Durulama Deposunun Takılması

Bu prosedür için gerekli parçalar:

Bastırma düzeneği (durulama deposu)2
Cıvata (3/8 x 1-1/2 inç)2
Rondela (3/8 inç)4
Flanşlı kilit somunu (3/8 inç)2

Püskürtme Deposunun Hazırlanması

  1. Valf yuvasını depo şasisine (Şekil 11) sabitleyen 4 flanşlı cıvatayı (3/8 x 1 inç) ve 4 flanşlı kilit somununu (3/8 inç) gevşetin.

    g206427

    Şekil 11

    1. Valf montaj yuvası
    2. Flanşlı cıvata (3/8 x 1 inç) ve flanşlı kilit somunu (3/8 inç)

  2. Valf yuvasını arkaya doğru hareket ettirin (Şekil 11).

    Note: Valf montaj konumunda yapılan bu ayarlama, durulama deposunun takılması için alan sağlar.

  3. 4 flanşlı cıvatayı (3/8 x 1 inç) ve 4 flanşlı kilit somununu (3/8 inç) 37 ila 45 N∙m torkla sıkın.

  4. Besleme hortumunun 90° çıkıntılı bağlantısını emme süzgecinin (Şekil 12) muhafazasına sabitleyen tespit çatalını çıkarın.

    g206426

    Şekil 12

    1. 90° çıkıntılı bağlantı parçası (besleme hortumu)
    2. Muhafaza (emme süzgeci)
    3. Tespit çatalı

  5. 90° çıkıntılı bağlantı parçasını muhafazadan ayırın ve besleme hortumunu kenara çekin.

Durulama Deposunun Takılması

  1. Durulama deposunu Şekil 13 ile gösterildiği gibi makineye monte edin.

    g206448

    Şekil 13

    1. Durulama deposu

  2. Bastırma düzeneğini durulama deposunun üst kısmındaki girintiyle hizalayın (Şekil 14).

    g206469

    Şekil 14

    1. Cıvata (3/8 x 1-1/2 inç)
    2. Rondela (3/8 inç)
    3. Bastırma düzeneği (durulama deposu)
    4. Flanşlı kilit somunu (3/8 inç)
    5. Valf montaj yuvası
    6. Girinti (durulama deposu)

  3. Bastırma düzeneğindeki yuvayı valf yuvasındaki delikle hizalayın (Şekil 14).

  4. Bastırma düzeneğini bir cıvata (3/8 x 1-½ inç), 2 rondela (3/8 inç) ve bir flanşlı kilit somunu (3/8 inç) ile valf yuvasına gevşek bir şekilde monte edin.

  5. Durulama deposundaki diğer girintideki (Şekil 14) diğer bastırma düzeneği için 2 ile 4 arasındaki adımları tekrarlayın.

  6. Cıvataları ve flanşlı somunları elle dikkatlice sıkın.

    Important: Durulama deposu yerine oturtulmalı ve sabitlenmelidir, ancak bastırma düzeneği depoda deformasyona veya bükülmeye neden olmamalıdır.

  7. Deponun arkasındaki besleme hortumunu yerine takın ve daha önce çıkarılan tespit çatalı ile sabitleyin.

Note: Durulama deposu ilk olarak doldurulduktan sonra, bastırma düzeneklerinde ve durulama deposunda oynama olup olmadığını kontrol edin (depodaki suyun ağırlığı deponun şasiye daha kuvvetli bir şekilde oturmasını sağlayabilir). Gerekirse, cıvatayı/cıvataları ve flanşlı kilit somununu/somunlarını bastırma düzenekleri durulama deposuna tam oturana kadar sıkın; deponun deforme olmasına izin vermeyin; bkz Durulama Deposu Bastırma Düzeneklerinin İncelenmesi.

Besleme Hortumunun Montajı

  1. Besleme hortumunun 90° çıkıntılı bağlantı parçasını emme süzgecinin muhafazasıyla (Şekil 15) hizalayın.

    g206490

    Şekil 15

    1. 90° çıkıntılı bağlantı parçası (besleme hortumu)
    2. Muhafaza (emme süzgeci)
    3. Tespit çatalı

  2. 90° çıkıntılı bağlantı parçasını 4, adım Püskürtme Deposunun Hazırlanması içinde çıkardığınız tespit çatalı ile muhafazaya (Şekil 15) sabitleyin.

Durulama Nozullarının Takılması

Bu prosedür için gerekli parçalar:

Durulama nozulu2
Bölme levhası bağlantı parçası2
Conta1
Omuz cıvatası2
Burçlar2
Durulama kanatçığı2
Plastik flanşlı somun2
90° bağlantı parçası2

Püskürtme Deposunun Delinmesi

  1. Depo kapağını açın ve süzgeç sepetini çıkarın (Şekil 16).

    g206491

    Şekil 16

  2. Ana deponun içindeki iki delme yeri işaretini bulun (Şekil 17).

    Note: Delme yeri işaretleri, deponun içine işlenmiş çukurlardır.

    g206492

    Şekil 17

    1. Delme yeri işaretleri

  3. Depo kapağının arkasındaki delme yeri işaretine gidin.

    Note: Düşen döküntüleri yakalamak için, deponun içine, deldiğiniz yerlerin altına gelecek şekilde bir kap yerleştirin.

    Important: Bir deponun içinde kalan döküntüler tıkanmaya yol açabilir ve çalışma sırasında püskürtme sistemine hasar verebilir.

  4. Delme yeri işaretinin olduğu yerde bir delik açmak için (Şekil 18) 4,5 cm’lik bir delik testeresi kullanın.

    g206493

    Şekil 18

    1. Delme yeri işareti (kapağın arkasında)
    2. Delme testeresi ucu—4,5 cm

  5. Depoda açılan deliğin pürüzlü kenarlarını düzeltin.

  6. Ana depoya giren tüm döküntüleri temizleyin.

  7. 4 ile 6 arası adımları öndeki delme yeri işaretinde (Şekil 19) tekrarlayın.

    g206494

    Şekil 19

    1. Delme yeri işareti (kapağın ilerisinde)
    2. Delme testeresi ucu—4,5 cm

Durulama Nozullarının Montajı

Ürünün sahibi tarafından temin edilecek malzeme: PTFE sızdırmazlık maddesi

  1. Durulama kanatçığını ve burcu omuz cıvatasının (Şekil 20) üzerine monte edin.

    g207947

    Şekil 20

    1. Conta
    2. Bölme levhası bağlantı parçası
    3. Durulama nozulu
    4. Burçlar
    5. Durulama kanatçığı
    6. Omuz cıvatası

  2. Durulama kanatçığını, burcu ve omuz cıvatasını durulama nozuluna (Şekil 20) monte edin.

  3. Durulama nozulunun dişlerine PTFE diş sızdırmazlık maddesi uygulayın.

  4. Durulama nozulu tertibatını bölme levhası bağlantı parçasına takın ve elle sıkın (Şekil 20).

  5. Contayı bölme levhası bağlantı parçasının (Şekil 20) üzerine monte edin.

  6. Diğer durulama nozulu için de 1 - 4 arası adımları tekrarlayın.

Durulama Nozullarının Takılması

Ürünün sahibi tarafından temin edilecek malzeme: PTFE sızdırmazlık maddesi

  1. 41 cm’lik açıklığı kullanarak, deponun içinde nozul tertibatını Püskürtme Deposunun Delinmesi ile gösterildiği gibi Şekil 21 bölümünde açtığınız 4,5 cm’lik delikten yukarı doğru geçirerek hizalayın.

    g206558

    Şekil 21

    1. Delik—4,5 cm—arka
    2. Plastik flanşlı somun
    3. Durulama nozulu grubu

  2. Plastik flanşlı somunu deponun üst kısmındaki bölme levhası bağlantı parçasının dişleri üzerine monte edin ve flanşlı somunu elle sıkın (Şekil 21).

  3. Diğer durulama nozulu tertibatı (Şekil 22) için, püskürtme deposundaki 4,5 cm’lik ön deliği kullanarak, 1 ile 2 arası adımları tekrarlayın.

    g206557

    Şekil 22

    1. Plastik flanşlı somun
    2. Delik, 4,5 cm—ön
    3. Durulama nozulu grubu

  4. Her iki 90° bağlantı parçasının dişlerine PTFE diş sızdırmazlık maddesi uygulayın.

  5. 90° bağlantı parçalarını, durulama nozulu tertibatlarının (Şekil 23) bölme levhası bağlantı parçalarına takın.

    g206567

    Şekil 23

    1. 90° bağlantı parçası
    2. Makinenin sağ tarafı
    3. Bölme levhası bağlantı parçası (durulama nozulu tertibatı)

  6. 90° bağlantı parçalarının hortum çıkıntısını makinenin sağ tarafına hizalayın (Şekil 23).

  7. Filtre sepetini takın ve püskürtme deposunun kapağını kapatın.

Durulama Deposu Pompasının Takılması

Bu prosedür için gerekli parçalar:

Durulama deposu pompası1
Cıvata (1/4 x 1-3/4 inç)4
Rondela (¼ inç)4
Tırtıklı flanşlı somun (¼ inç)4
Pompa kapağı1

Pompanın Makineye Montajı

Ürünün sahibi tarafından temin edilecek malzeme: PTFE sızdırmazlık maddesi

  1. Durulama deposu pompasının montaj flanşı ara parçalarındaki delikleri depo şasisinin oturma plakasındaki deliklerle hizalayın (Şekil 24).

    g206594g219470

    Şekil 24

    1. Rondela (¼ inç)
    2. Cıvata (1/4 x 1-3/4 inç)
    3. Montaj flanşı (durulama deposu pompası)
    4. Tırtıklı flanşlı somun (¼ inç)
    5. Oturma plakası (depo şasisi)

  2. Durulama deposu pompasını 4 cıvata (¼ x 1-¾ inç), 4 rondela (¼ inç) ve 4 tırtıklı flanşlı somun (¼ inç) ile oturma plakasına (Şekil 24) monte edin.

  3. Cıvataları ve flanşlı somunu 1017 ila 1234 N∙cm torkla sıkın.

  4. Toz tapasını DURULAMA POMPASı (Şekil 25) etiketli makine kablo demetinin 2 soketli elektrik konnektöründen çıkarın.

    g219471

    Şekil 25

    1. 2 soketli elektrik konnektörü—makine kablo demeti (DURULAMA POMPASı)
    2. 2 uçlu konnektör (durulama deposu pompası kablo demeti)

  5. Durulama deposu pompası kablo demetinin 2 uçlu konnektörünü makinenin kablo demetinin DURULAMA POMPASı (Şekil 25) etiketli 2 soketine takın.

Durulama Pompası Kapağının Konumlandırılması

Pompa kapağını Şekil 26 ile gösterildiği gibi durulama deposu pompasının üzerine hizalayın.

Note: Tırnakları oturma plakasındaki yuvalara yerleştirmeyin.

g220000

Şekil 26

  1. Durulama pompası kapağı
  2. Durulama deposu pompası

Hortumların ve Filtrenin Takılması

Bu prosedür için gerekli parçalar:

Hortum—1,9 x 61 cm2
Hortum kelepçesi9
T-bağlantı parçası1
Hortum—1,9 x 180 cm1
Düz çıkıntılı bağlantı parçası2
Filtre grubu1
Kıvrımlı kanal1
Kablo bağı2

Durulama Nozulu Hortumlarını Takın

Note: Hortum bağlantı parçasının çıkıntılı ucunu bitkisel yağ gibi petrol bazlı olmayan bir yağlayıcıyla hafifçe yağlamak montajı kolaylaştırabilir.

  1. Durulama nozulu tertibatlarındaki 90° bağlantı parçalarının her birine 1,9 x 61 cm’lik 2 hortum ve 2 hortum kelepçesi monte edin ve kelepçeleri elle sıkın (Şekil 27).

    g206607

    Şekil 27

    1. Hortumlar—1,9 x 61 cm
    2. 90° bağlantı parçası
    3. Hortum kelepçesi
    4. T-bağlantı parçası
    5. Hortum—1,9 x 180 cm

  2. Hortumların (1,9 x 61 cm) diğer ucunu Şekil 27 ile gösterildiği gibi 2 hortum kelepçesiyle T bağlantı parçasına gevşek bir şekilde monte edin.

  3. Hortumları (1,9 x 180 cm) ve bir hortum kelepçesini Şekil 27 ile gösterildiği gibi T bağlantı parçasına monte edin.

  4. 3 hortumu T bağlantı parçasına sabitleyen 3 hortum kelepçesini elle sıkın.

Bağlantı Parçalarının Durulama Deposu Pompasına Montajı

Ürünün sahibi tarafından temin edilecek malzeme: PTFE diş sızdırmazlık maddesi

  1. PTFE sızdırmazlık maddesini 2 düz çıkıntılı bağlantı parçasının dişlerine uygulayın.

  2. 2 düz çıkıntılı bağlantı parçasını durulama deposu pompasının (Şekil 28) 2 portuna takın.

    Note: Durulama deposu pompasının bağlantı noktalarına erişim sağlamak için pompa kapağını gerektiği gibi hareket ettirin.

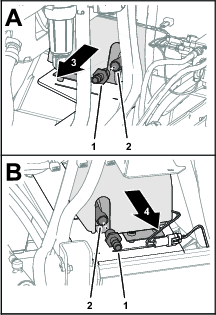

    g220001

    Şekil 28

    1. Düz çıkıntılı bağlantı parçası
    2. Port (durulama deposu pompası)
    3. Makinenin sol tarafı
    4. Makinenin sağ tarafı

Hortumların ve Filtrenin Takılması

  1. Durulama deposunun altındaki 53,3 cm’lik hortumu bir hortum kelepçesiyle durulama deposu pompasının iç düz çıkıntılı bağlantı parçasına monte edin ve kelepçeyi elle sıkın (Şekil 27).

    g219999

    Şekil 29

    1. Hortum kelepçesi
    2. Düz çıkıntılı bağlantı parçası (iç kısım—durulama deposu pompası)
    3. Durulama deposu
    4. Hortum—53,3 cm

  2. Hortumun Kesilmesi adımında kestiğiniz 20,3 cm’lik hortumu bir hortum kelepçesiyle durulama deposu pompasının dış taraftaki düz çıkıntılı bağlantı parçasına monte edin ve kelepçeyi elle sıkın (Şekil 30).

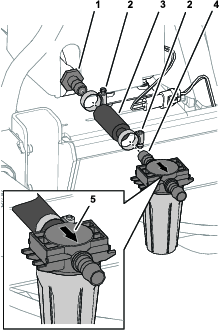

    g219997

    Şekil 30

    1. Düz çıkıntılı bağlantı parçası (dış kısım—durulama deposu pompası)
    2. Hortum kelepçesi
    3. Hortum—20,3 cm
    4. Düz çıkıntılı bağlantı parçası (giriş—filtre kafası)
    5. Ok (püskürtme deposuna doğru)

  3. Filtre kafasının (filtre grubu) girişindeki düz çıkıntılı bağlantı parçasını bir hortum kelepçesi (Şekil 30) ile 20,3 cm’lik hortuma gevşek bir şekilde monte edin.

  4. Hortumun (1,9 x 180 cm) serbest ucunu bir hortum kelepçesiyle (Şekil 31) filtre kafasının çıkışındaki düz çıkıntılı bağlantı parçasına monte edin.

    g206824

    Şekil 31

    1. Hortum kelepçesi
    2. Düz çıkıntılı bağlantı parçası (çıkış—filtre)
    3. Hortum—1,9 x 180 cm

  5. Filtre kafasının konumunu, filtre grubu çanağı dikey olacak şekilde ayarlayın ve 2 hortum kelepçesini elle sıkın (Şekil 30 ve Şekil 31).

  6. Bölünmüş kıvrımlı boruyu durulama deposu ile durulama deposu pompası arasındaki 43,3 cm’lik hortum üzerine monte edin ve hortumu 2 bağlama aparatı (Şekil 32) ile sabitleyin.

    g206821

    Şekil 32

    1. Kablo bağları
    2. Hortum—43,3 cm
    3. Kıvrımlı boru (bölünmüş)

Durulama Pompası Kapağının Takılması

Durulama pompası kapağındaki 2 tırnağı, depo şasisinde bulunan oturma plakasındaki 2 yuvaya yerleştirin (Şekil 33).

g219998

Şekil 33

  1. Tırnak (durulama pompası kapağı)
  2. Yuvalar (oturma plakası)

Gecikme Zamanlayıcısı ve Gösterge Paneli Düğmesinin Takılması

Bu prosedür için gerekli parçalar:

Gecikme zamanlayıcısı1
Kilit somunu(#10–24)2
Sigorta (40 A)1
Röle1
Güç rölesi1
Flanşlı cıvata (#10-24 x ½ inç)2
3 konumlu düğme ( gösterge ışığı ile—2015 ve öncesi çim püskürtme makineleri)1
3 konumlu düğme (gösterge ışığı olmadan—2016 ve sonrası çim püskürtme makineleri)1

Gecikme Zamanlayıcısı, Röleler ve Sigortanın Takılması

  1. Koltuğun altındaki elektronik bileşenlere erişmek için operatör koltuğunu kaldırın.

  2. 2015 ve öncesi makineler için aşağıdakileri yapın:

    Important: 2016 ve sonrası makineler için gecikme zamanlayıcısına ihtiyacınız yoktur.

    1. Gecikme zamanlayıcısını, elektrik panosundan gelen kilit somununu kullanarak Şekil 34 veya Şekil 35 ile gösterilen yere takın.

    2. Zamanlayıcıyı, makine kablo demetinin gecikme zamanlayıcısı etiketli 2 soketli konnektörüne bağlayın (Şekil 34 veya Şekil 35).

    g015113

    Şekil 34

    2014 ve Öncesi Makineler

    1. Elektrik panosu
    2. Kilit somunu (#10-24)
    3. Gecikme zamanlayıcısı
    4. Gecikme zamanlayıcısı konnektörü (makine kablo demeti)
    5. Ana kablo demeti
    6. Sigorta bloku
    7. Sigorta (40 A)
    8. Röle (5 uçlu)
    9. Güç rölesi (4 uçlu)
    g035435

    Şekil 35

    2015 Model Makineler

    1. Sigorta bloku
    2. Sigorta (40 A)
    3. Cıvata ve somun (elektrik panosu)
    4. 2 uçlu konnektör (gecikme zamanlayıcısı)
    5. 2 soketli konnektör (makinenin kablo demeti)
    6. Flanşlı cıvata (#10-24 x ½ inç)
    7. Kilit somunu (#10-24)
    8. 5 soketli konnektör (makinenin kablo demeti)
    9. Röle (5 uçlu)
    10. 4 soketli konnektör (makinenin kablo demeti)
    11. Güç rölesi (4 uçlu)
    g219469

    Şekil 36

    2016 ve Sonrası Makineler

    1. Sigorta (40 A)
    2. Sigorta bloku
    3. Kilit somunu (#10-24)
    4. Elektrik panosu
    5. Flanşlı cıvata (#10-24 x ½ inç)
    6. Güç rölesi (4 uçlu)
    7. 4 soketli konnektör (makinenin kablo demeti)

  3. Sigorta blokundaki açık yuvaya Şekil 34, Şekil 35 veya Şekil 36 ile gösterildiği gibi bir sigorta (40 A) takın.

    Note: Yuvada daha düşük amperli bir sigorta zaten varsa, sigortayı (40 A) ile değiştirin.

  4. Röleyi ve güç rölesini aynı tipteki diğer rölelerle aynı hizaya getirin ve 2 flanşlı cıvata (#10-24 x ½ inç) ve 2 kilit somunu (#10-24) ile panele (Şekil 34, Şekil 35 veya Şekil 36) monte edin.

  5. Ana kablo demeti üzerindeki 4 soketli konnektörü ve 5 soketli konnektörü bulun ve bunları Şekil 34, Şekil 35 veya Şekil 36 ile gösterildiği gibi röleye (5 uçlu) ve güç rölesine (4 uçlu) bağlayın.

Çift Yönlü Düğmenin Gösterge Paneline Takılması

  1. Durulama deposu düğmesinin fişini gösterge panelinden sökün (Şekil 37 veya Şekil 38).

    Note: Bu, kontak anahtarının sağındaki ikinci fiştir.

    g034584

    Şekil 37

    2015 ve Öncesi Makineler

    1. Tapa
    2. Durulama deposu için konnektör (ana kablo demeti)
    3. 3 konumlu düğme (gösterge ışığı ile)
    g034585

    Şekil 38

    2016 ve Sonrası Makineler

    1. Tapa
    2. Durulama deposu için konnektör (ana kablo demeti)
    3. 3 konumlu düğme (gösterge ışığı olmadan)

  2. Gösterge panelinin altındaki açıklığı kullanarak, ana kablo demetinden gelen DURULAMA DEPOSU etiketli 8 soketli konnektörü sabitleyen kablo bağını sökün.

  3. 8 soketli konnektörü gösterge panelindeki açık deliğe doğru yönlendirin (Şekil 37 veya Şekil 38).

  4. 3 konumlu düğmeyi gösterge panelinden 8 soketli konnektöre bağlayın (Şekil 37 veya Şekil 38).

  5. 3 konumlu düğmeyi, düğmenin mandalı gösterge paneline sıkıca oturana kadar gösterge panelindeki açıklığa yerleştirin (Şekil 37 ve Şekil 38).

Akünün Bağlanması

Uyarı

Elektrik kıvılcımları akü gazlarının patlamasına ve yaralanmaya sebep olabilir.

Akü kablolarının yanlış bağlanması, püskürtme makinesinin ve kabloların kıvılcım çıkarmasına sebep olabilir.

  • Her zaman, artı (kırmızı) akü kablosunun bağlantısını ayırmadan önce eksi (siyah) akü kablosunun bağlantısını ayırın.

  • Her zaman, eksi (siyah) akü kablosunu bağlamadan önce artı (kırmızı) akü kablosunu bağlayın.

Akü bağlantı uçları veya metal aletler püskürtme makinesinin metal bileşenleriyle temas edip kısa devre oluşmasına, bu da kıvılcımlar çıkmasına yol açabilir.

  • Aküyü takarken veya yerinden çıkarırken akü bağlantı uçlarının makinenin hiçbir metal parçasına temas etmesine izin vermeyin.

  • Metal aletlerin, akü bağlantı uçları ile makinenin metal parçaları arasında kısa devreye yol açmasına izin vermeyin.

  • Aküyü korumak ve sabitlemek için akü kayışını hiçbir zaman yerinden çıkarmayın.

  1. Pozitif akü kablosunu akünün pozitif kutbuna bağlayın (Şekil 39).

    g207211

    Şekil 39

    1. Akü kapağı
    2. Artı akü kablosu
    3. Akü artı kutup başı
    4. Akü eksi kutup başı
    5. Eksi akü kablosu

  2. Negatif akü kablosunu akünün negatif kutbuna bağlayın (Şekil 39).

  3. Akü kapağını akü kutusuna hizalayın ve kapağı kayışla (Şekil 39) sabitleyin.

Çalıştırma

Durulama Setinin Çalıştırılması

Durulama Seti kullanıldığında, durulama artığı (artık kimyasallardan oluşan seyreltilmiş bir çözelti) ortaya çıkacaktır. Pek çok durumda, bu durulama artığı işlenmiş alanlara boşaltılabilir. Ancak bunu yapmadan önce, seyreltilmiş çözeltinin uygulama yapılan alan(lar)a dökülmesinin ürünün performansını olumsuz etkilemediğinden emin olmak için kimyasal üreticisine danışın.

Important: Durulama Setinin kullanım amacı kimyasallar ana depoya gerektiği gibi doldurulmayınca ortaya çıkan topaklaşmış ıslatılabilir tozları veya “suda çözünebilir” kimyasalları söküp çıkarmak değildir.

Kontroller

Durulama Seti 3 konumlu bir düğmeyle kontrol edilir (Şekil 40 veya Şekil 41).

  • Durulama deposu pompası, 3 konumlu düğmenin üstteki konumuna bastığınızda pompa zaman ayarlı durulama işleviyle açılır ve kilitlenir; pompa gecikme zamanlayıcısı tarafından çalıştırılır.

    Note: 2015 ve öncesi makinelerde, düğmenin ışığı yanar.

  • Durulama deposu pompası, 3 konumlu düğmeyi orta konuma getirdiğinizde kapalı duruma geçer.

  • Pompayı çalıştırmak için 3 konumlu düğmenin alt konumunu basılı tuttuğunuzda, durulama deposu pompası anlık olarak açılır.

    Note: 2015 ve öncesi makinelerde, düğmenin ışığı yanar.

g034586

Şekil 40

2015 ve Öncesi Modeller

  1. AçıK (yukarı) konum—zaman ayarlı durulama (düğmenin ışığı yanar)
  2. KAPALı (orta) konum
  3. AçıK (aşağı) konum—anlık durulama (düğmenin ışığı yanar)
g034587

Şekil 41

2016 ve Sonrası Modeller

  1. AçıK (yukarı) konum—zaman ayarlı durulama
  2. KAPALı (orta) konum
  3. AçıK (aşağı) konum—anlık durulama

Çalışma Açıklaması

Zaman Ayarlı Durulama için 3 Konumlu Düğmenin Çalıştırılması

3 konumlu düğmeye basıldığında zaman ayarlı durulama başlatılır. Pompa 110 saniye çalışır ve durulama deposunun içeriğinin yaklaşık 1/3’ünü ana depoya pompalar. Bu süre boyunca düğme yukarı konumda kalır.

Note: 2015 ve öncesi bir makine kullanıyorsanız, 3 konumlu düğme üzerindeki ışığın yanması pompanın çalıştığını gösterir.

110 saniye sonra pompa çalışmayı durdurur.

Note: Eğer 2015 ve öncesi bir makine kullanıyorsanız, 3 konumlu düğmenin üzerindeki ışığın sönmesi pompaya giden gücün kesildiği anlamına gelir.

3 konumlu düğme, siz onu orta veya BOş konumuna getirene kadar yukarı konumda kalır. Düğme BOş konumundayken pompaya enerji verilmez ve durulama seti KAPALı kalır.

Note: 2015 ve öncesi bir makine kullanıyorsanız, 3 konumlu düğme BOş konumundayken üzerindeki ışık kapalı kalır.

Manuel Kontrollü Durulama için 3 Pozisyonlu Düğmenin Çalıştırılması

3 konumlu düğmeye basıldığında düğmeye anlık olarak enerji verilir. Pompaya yalnızca düğme basılı tutulduğu süre boyunca enerji sağlanır.

Note: 2015 ve öncesi bir makineniz varsa, 3 konumlu düğmenin ışığı yanar ve düğmeyi AşAğı konumunda tuttuğunuzda pompa çalışır.

Basıncı serbest bıraktığınızda, 3 konumlu düğme BOş konumuna geçer. Pompaya giden enerji kesilir.

Note: 2015 ve öncesi bir makineniz varsa, 3 konumlu düğmedeki ışık kapanır.

Deponun Doldurulması

Makineyi düz bir zemine park edin, park frenini etkinleştirin, püskürtme pompasını kapatın, motoru kapatın ve anahtarı çıkarın.

Durulama deposu kapağını çıkarın, depoyu yaklaşık 113 litre temiz su ile doldurun ve kapağı takın.

Important: 113 litrelik durulama deposu sadece temiz suyla doldurulmalıdır. Durulama deposuna başka maddeler koyulması emniyet riski yaratabilir ve/veya makineye hasar verebilir.

Durulama Çevriminin Kullanılması

Durulama deposu pompası 38 litre suyu püskürtme deposuna taşıdıktan sonra, kullanıcı karıştırma düğmesini kullanarak temiz suyu karıştırma döngüsüne katabilir. Bittiğinde, durulama suyu boom nozullarından püskürtülebilir veya depodan manuel olarak boşaltılabilir. Bu, makinenin durulama işlemleri sırasında hareket etmesini sağlar.

  1. Aşağıdakilerden birini yaparak durulama deposu pompasını açın:

    • Zaman ayarlı durulama için 3 konumlu düğmeye basın.

    • İstenilen süre boyunca 3 konumlu düğmeyi basılı tutun.

  2. Durulama deposu pompası püskürtme deposuna 38 litre su taşıdıktan sonra, karıştırma düğmesini kullanarak temiz suyu karıştırma döngüsüne katın.

  3. Aşağıdakilerden birini yaparak, durulama artığını federal, yerel ve ulusal yönetmeliklere uygun şekilde püskürtücü deposundan dışarı pompalayın:

    • Püskürtme makinesi deposu boşalana kadar durulama suyunu boom’lardan püskürtün.

    • Püskürtme makinesi deposunun içeriğini uygun bir kaba boşaltın ve seyreltilmiş solüsyonu federal, yerel ve ulusal yönetmeliklere göre bertaraf edin.

Durulama döngüsü, 2 zaman ayarlı durulama döngüsü için gerektiği kadar tekrarlanabilir.

Bakım

Filtreyi İnceleme

Bakım Servisi AralıklarıBakım Prosedürü
İlk 5 saatten sonra
  • Filtreyi inceleyin
    		•
    Her 50 saatte
  • Filtreyi inceleyin
    		•

    1. Çanağı filtre kafasından (Şekil 42) çıkarmak için filtreyi saat yönünün tersine döndürün.

      g207171

      Şekil 42

      1. Filtre kafası
      2. O-halka
      3. Filtre elemanı
      4. Çanak(filtre)

    2. Filtre elemanında hasar veya tortu ya da döküntü birikmesi olup olmadığını kontrol edin (Şekil 42).

      Filtre elemanı hasarlıysa yenisiyle değiştirin. Tortu veya döküntü birikmesi varsa, elemanı aşağıdaki şekilde temizleyin:

      1. Filtre elemanını filtre kafasından (Şekil 42) çıkarın.

      2. Elemanı temiz suda durulayarak temizleyin.

      3. Filtre elemanını filtre kafasına (Şekil 42) yerleştirin.

    3. O-halkayı hasar açısından inceleyin (Şekil 42).

      Hasarlıysa O-halkayı değiştirin.

    4. Çanağı saat yönünde filtre kafasına geçirin ve elle sıkın (Şekil 42).

    Durulama Sisteminin Sızıntı ve Hasara Karşı Kontrol Edilmesi

    Bakım Servisi AralıklarıBakım Prosedürü
    İlk 5 saatten sonra
  • Hortumları hasar açısından inceleyin.
    		•
    Her kullanımdan önce veya günlük
  • Hortumları sızıntılara karşı kontrol edin.
    		•
    Her 100 saatte
  • Hortumları ve O-halkaları hasara karşı kontrol edin.
    		•

    Yedek parçaları temin etmek için yetkili Toro bayinize danışın.

    Durulama Deposu Bastırma Düzeneklerinin İncelenmesi

    Bakım Servisi AralıklarıBakım Prosedürü
    İlk saatten sonra
  • Durulama deposu bastırma düzeneklerini kontrol edin.
    		•
    Yıllık
  • Durulama deposu bastırma düzeneklerini kontrol edin.
    		•

    Ana depo suyla doldurulduktan sonra, depo kayışlarında herhangi bir boşluk olup olmadığını kontrol edin. Kayışlar gevşemişse, kayışların en üst kısmındaki sabitleme elemanlarını depoyla aynı hizaya gelene kadar sıkın. Bağlantı elemanlarını aşırı sıkmayın.

    1. Durulama deposunu temiz suyla doldurun (Şekil 43).

      g207207

      Şekil 43

      1. Durulama deposu
      2. Bastırma düzenekleri
      3. Cıvata (3/8 x 1-1/2 inç)

    2. Bastırma düzenekleri ile durulama deposu (Şekil 43) arasında boşluk olup olmadığını kontrol edin.

    3. Bastırma düzenekleri ile durulama deposu arasında boşluk bulursanız, bastırma düzenekleri durulama deposuna (Şekil 43) tam oturana kadar cıvatayı/cıvataları ve flanşlı kilit somununu/somunlarını sıkın.

      Note: Bastırma düzeneğinin/düzeneklerinin cıvatasını/cıvatalarını ve kilit somununu/somunlarını aşırı sıkmayın ve deponun deforme olmasına izin vermeyin.

    Important: Depo kayışı bağlantı elemanlarının aşırı sıkılması bastırma düzeneklerinin deforme olmasına ve hasar görmesine neden olabilir.

    Depolama

    Makinenin 30 Günden Az Donma Noktasının Üstündeki Sıcaklıklarda Depolanması

    Aşağıdaki bileşenleri boşaltın:

    • Pompa giriş hattı

    • Pompa çıkış hattı

    • Filtre hattı

    Makinenin Donma Noktasının Altında veya 30 Günden Fazla Depolanması

    Makineyi depoya kaldırmadan önce aşağıdakileri yapın:

    1. Durulama deposuna RV antifriz çözeltisi ekleyin.

    2. Durulama pompası aracılığıyla antifrizi dolaşıma sokun.

    Makineyi tekrar hizmete alırken, aşağıdaki bileşenleri boşaltın:

    • Pompa giriş hattı

    • Pompa çıkış hattı

    • Filtre hattı
