Note: Определите левую и правую стороны машины (при взгляде со стороны места оператора).
Монтаж
Установка комплекта
Детали, требуемые для этой процедуры:
| Правый кронштейн скребка | 1 |
| Шток скребка | 1 |
| Левый кронштейн скребка | 1 |
| Фланцевая контргайка (⅜ дюйма) | 4 |
| Фланцевая контргайка (5/16 дюйма) | 4 |
-
Разместите режущий блок на ровной горизонтальной поверхности.
-
Выверните 2 фланцевые контргайки с 2 шайбами, которые крепят каждый кронштейн валика к боковым пластинам (Рисунок 1). Не выкручивайте болты.
-

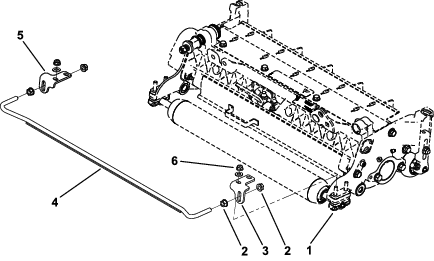

Установите соответствующий кронштейн скребка (правый или левый) на каждом кронштейне валика с помощью 2 фланцевых контргаек (5/16 дюйма) и 2 шайб. Расположите кронштейны, как показано на Рисунок 3. Убедитесь в том, что валик закреплен на кронштейнах валика.
Note: При работе с большими значениями высоты среза может потребоваться снять проставку ¼ дюйма с монтажного фланца боковой пластины и установить ее под монтажным фланцем боковой пластины. При работе с небольшими значениями высоты среза может потребоваться снять проставку ¼ дюйма из-под монтажного фланца боковой пластины и установить ее на монтажный фланец боковой пластины (Рисунок 2). Следите, чтобы скребок всегда находился сверху.
-
Навинтите фланцевую контргайку (3/8 дюйма) на каждый конец штока скребка, как показано на Рисунок 3.
-
Вставьте шток скребка в кронштейны скребка и слабо затяните их с помощью 2 фланцевых контргаек (3/8 дюйма), как показано на Рисунок 3.
-
Отрегулируйте контргайки так, чтобы между планкой скребка и валиком был зазор 0,8 - 1,5 мм. Расстояние между нижней частью планки и ровной горизонтальной поверхностью должно быть немного больше, чем высота среза.
-
Убедитесь в том, что планка скребка параллельна валику и ровной горизонтальной поверхности.
Note: Если скребок установлен правильно, нижняя часть планки должна лишь слегка касаться травяного покрова.
-
Затяните все крепежные детали.
