Groundsmaster® 7210 -sarjan ajoyksikkö

Model No. 30695-Serial No. 417000000 and Up

Johdanto

Tämä kone on ajettava vaakatasoleikkuri, joka on tarkoitettu ammattimaiseen kaupalliseen käyttöön. Se on tarkoitettu pääasiassa puistojen, urheilukenttien ja kaupallisten kiinteistöjen viheralueiden ruohonleikkuuseen. Sitä ei ole tarkoitettu pensaiden leikkuuseen tai ruohon tai muun kasvuston leikkuuseen teiden varsilla eikä maatalouskäyttöön. Tuotteen käyttäminen muuhun kuin sen aiottuun käyttötarkoitukseen voi olla vaarallista käyttäjälle ja sivullisille.

Lue nämä tiedot huolellisesti, jotta oppisit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja tuotevaurioita. Olet itse vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Käy osoitteessa www.Toro.com, jos tarvitset tuoteturvallisuuteen ja käyttökoulutukseen liittyviä materiaaleja, tietoja lisävarusteista tai lähimmästä jälleenmyyjästä tai haluat rekisteröidä tuotteesi.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tällöin tuotteen malli- ja sarjanumerot valmiiksi esiin. Kuva 1 näyttää laitteen malli ja sarjanumeron sijainnin. Kirjoita numerot annettuun tilaan.

Important: Skannaa sarjanumerokilvessä (jos varusteena) oleva QR-koodi mobiililaitteella, niin saat tuotetietoja sekä takuu- ja varaosatietoja.

g241316

Kuva 1

  1. Malli- ja sarjanumeron sijainti

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva 2) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

g000502

Kuva 2

Varoitusmerkintä

Tässä käyttöoppaassa käytetään myös kahta termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Tämä tuote on asianmukaisten eurooppalaisten direktiivien mukainen. Lisätietoja on erillisessä tuotekohtaisessa vaatimustenmukaisuusvakuutuksessa.

Kalifornian lain (California Public Resource Code) pykälät 4442 ja 4443 kieltävät tämän moottorin käytön metsä-, pensaikko- tai ruohopeitteisillä mailla, jos moottoria ei ole varustettu pykälässä 4442 mainitulla hyvässä käyttökunnossa pidetyllä kipinänsammuttimella tai jos moottoria ei ole suojattu, varustettu ja huollettu palovaaran ehkäisemiseksi.

Mukana toimitettavassa moottorin käyttöoppaassa on Yhdysvaltojen ympäristönsuojeluelimeen EPA:han (Environmental Protection Agency) ja Kalifornian päästöjärjestelmien päästöjen valvontasääntöihin sekä kunnossapitoon ja takuuseen liittyviä tietoja. Käyttöoppaita voi tilata moottorin valmistajalta.

Jos koneessa on telematiikkalaite, saat ohjeet laitteen aktivointiin valtuutetulta Toro-jälleenmyyjältä.

Sähkömagneettisen yhteensopivuuden sertifiointi

Yhdysvallat: Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttöön liittyvät seuraavat kaksi ehtoa: (1) tämä laite ei saa aiheuttaa haitallisia häiriöitä ja (2) tämän laitteen täytyy pystyä käsittelemään kaikki sen mahdollisesti vastaanottamat häiriöt, mukaan lukien häiriöt, jotka saattavat aiheuttaa ei-toivottua toimintaa.

FCC-tunnus: APV-2630MB

IC: 5843C-2630MB

Tämä laite on testattu, ja sen on todettu täyttävän FCC-sääntöjen osan 15 mukaiset luokan B digitaalisen laitteen raja-arvot. Nämä raja-arvot on suunniteltu tarjoamaan kohtuullinen suoja haitallisilta häiriöiltä asuinrakennuksissa. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestinnälle. Ei kuitenkaan voida taata, ettei häiriöitä esiinny jossain tietyssä asennuksessa. Jos tämä laite kuitenkin aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanottoon, minkä voi havaita kytkemällä laitteen virran pois ja sitten takaisin, käyttäjän kannattaa yrittää korjata häiriöitä yhdellä tai useammalla seuraavista tavoista:

  • Suuntaa vastaanottoantenni uudelleen tai siirrä se muualle.

  • Kasvata laitteen ja vastaanottimen välistä etäisyyttä.

  • Kytke laite pistorasiaan, joka on eri virtapiirissä kuin se, johon vastaanotin on kytketty.

  • Kysy apua jälleenmyyjältä tai kokeneelta radio-/tv-teknikolta.

Argentiina

Graphic

Australia

Graphic

Japani

Graphic

Marokko

AGREE PAR L’ANRT MAROC

Numéro d’agrément:

MR00004658ANRT2024

Date d’agrément:

10/25/2024

Uusi-Seelanti

Graphic

Etelä-Korea

Graphic

Taiwan

Graphic

Vaara

KALIFORNIA

Lakiesityksen 65 mukainen varoitus

Dieselmoottorin tuottamat pakokaasut ja jotkin niiden aineosat sisältävät kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Akun liitännät, navat ja niihin liittyvät lisävarusteet sisältävät lyijyä ja lyijy-yhdisteitä, joiden tiedetään aiheuttavan syöpää ja haittaavan lisääntymistä. Pese kädet, kun olet käsitellyt näitä osia.

Tämän tuotteen käyttäminen voi altistaa kemikaaleille, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Turvaohjeet

Tämä kone on suunniteltu täyttämään ANSI B71.4-2017 -standardin ja EN ISO 5395 -standardin vaatimukset, kun asetustoimet on suoritettu ja CE-varustesarja on asennettu vaatimustenmukaisuusvakuutuksen mukaisesti.

Yleinen turvallisuus

Tämä tuote voi katkaista jalan tai käden sekä singota esineitä. Noudata aina kaikkia turvallisuusohjeita, jotta vakavilta loukkaantumisilta vältytään.

  • Lue ja sisäistä tämän käyttöoppaan sisältö ennen moottorin käynnistämistä.

  • Koneen käyttö vaatii käyttäjän täyden huomion. Jos käyttäjän huomio keskittyy muualle, saattaa seurata henkilö- tai omaisuusvahinko.

  • Älä käytä konetta ilman paikallaan olevia ja asianmukaisesti toimivia suojuksia ja muita suojalaitteita.

  • Pidä kädet ja jalat etäällä pyörivistä osista. Pysy etäällä heittoaukosta.

  • Älä päästä sivullisia ja lapsia käyttöalueelle. Älä anna lasten käyttää konetta.

  • Sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta. Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.

Laitteen asiaton käyttö tai huolto voi aiheuttaa tapaturman. Vähennä loukkaantumisriskiä noudattamalla näitä turvallisuusohjeita ja huomioimalla aina varoitusmerkki Graphic, joka tarkoittaa varoitusta, vaaraa tai hengenvaaraa – henkilöturvallisuusohjeet. Ohjeiden laiminlyönti saattaa johtaa henkilövahinkoon tai kuolemaan.

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decalbatterysymbols

Akkusymbolit

Akussa on joitain tai kaikki näistä symboleista.

  1. Räjähdysvaara
  2. Ei tulta, liekkejä eikä tupakointia
  3. Syövyttävien nesteiden / kemiallisten palovammojen vaara
  4. Käytä silmäsuojaimia.
  5. Lue käyttöopas.
  6. Pidä sivulliset turvallisen matkan päässä akusta.
  7. Käytä silmäsuojaimia: räjähtävät kaasut voivat sokeuttaa ja aiheuttaa muita vammoja.
  8. Akkuhappo voi sokeuttaa tai aiheuttaa vakavia syöpymiä.
  9. Huuhtele silmät heti vedellä ja hankkiudu heti lääkärin hoitoon.
  10. Sisältää lyijyä, ei saa hävittää tavallisen jätteen mukana.
decal106-9206

106-9206

  1. Pyöränmuttereiden kiristysmomentti
  2. Lue käyttöopas.
decal106-9290

106-9290

  1. Sisääntulot
  2. Ei käytössä
  3. Moottorin ylikuumenemisesta johtuva sammuminen
  4. Korkean lämpötilan varoitus
  5. Istuimessa
  6. Voimanulosotto (PTO)
  7. Seisontajarru pois
  8. Vapaa
  9. Lähdöt
  10. Voimanulosotto (PTO)
  11. Käynnistys
  12. ETR (Energize to Run)
  13. Käynnistys
  14. Teho
decal107-1866

107-1866

Note: Tämä kone on teknisen standardin vakaustestin mukainen staattisten lateraalisten ja pituussuuntaisten testien osalta tarran osoittamalla suositellulla enimmäiskaltevuudella. Tutustu käyttöoppaan ohjeisiin koneen käytöstä rinteissä, tarkasta koneen käyttöolosuhteet ja määritä niiden perusteella, voidaanko konetta käyttää kyseisellä paikalla ja vallitsevissa olosuhteissa. Maaston muutokset voivat vaikuttaa koneen käyttöön rinteissä. Jos mahdollista, pidä koneen leikkuuyksiköt laskettuina alas rinteissä käytön aikana. Leikkuuyksiköiden nostaminen rinteissä käytön aikana voi heikentää koneen vakautta.

  1. Luisumisen ja hallinnan menetyksen vaara, kaatumisvaara, pudotukset: Älä käänny suurilla nopeuksilla. Käänny alhaisilla nopeuksilla. Älä käytä kaltevilla alustoilla vesialueiden lähellä. Ei saa käyttää rinteillä, joiden kaltevuus on yli 15 astetta. Pysy turvallisella etäisyydellä pudotuksista.
  2. Vaara: Jos turvakaari on alhaalla, älä käytä turvavyötä. Jos turvakaari on ylhäällä, käytä turvavyötä.
  3. Vaara: Älä käytä kaksiosaista ramppia koneen lastaamiseen perävaunuun. Käytä vain yksiosaista ramppia, joka on riittävän leveä koneelle ja jonka kaltevuus on alle 15 astetta.
decal107-3069

107-3069

  1. Vaara – kaatumissuojausta ei ole, kun turvakaari on alhaalla.
  2. Kaatumisonnettomuudesta aiheutuvan loukkaantumisen tai kuoleman välttämiseksi turvakaari on pidettävä lukittuna yläasentoon ja turvavyötä on käytettävä. Laske turvakaari vain, jos se on aivan välttämätöntä. Älä käytä turvavyötä turvakaaren ollessa alhaalla.
  3. Lue käyttöopas. Aja hitaasti ja varovasti.
decal110-8254

110-8254

  1. Moottori – pysäytys
  2. Moottori – käynnissä
  3. Moottori – käynnistys
decal110-9796

110-9796

  1. Lue sulaketiedot käyttöoppaasta.
decal117-3276

117-3276

  1. Moottorin jäähdytysjärjestelmä paineenalainen
  2. Räjähdysvaara: lue käyttöopas.
  3. Vaara: älä kosketa kuumaa pintaa.
  4. Vaara: lue käyttöopas.
decal133-8062

133-8062

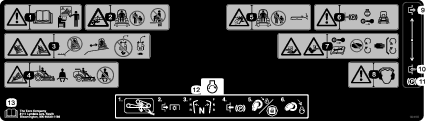

decal120-9195

120-9195

Note: Tämä kone on teknisen standardin vakaustestin mukainen staattisten lateraalisten ja pituussuuntaisten testien osalta tarran osoittamalla suositellulla enimmäiskaltevuudella. Tutustu käyttöoppaan ohjeisiin koneen käytöstä rinteissä, tarkasta koneen käyttöolosuhteet ja määritä niiden perusteella, voidaanko konetta käyttää kyseisellä paikalla ja vallitsevissa olosuhteissa. Maaston muutokset voivat vaikuttaa koneen käyttöön rinteissä. Jos mahdollista, pidä koneen leikkuuyksiköt laskettuina alas rinteissä käytön aikana. Leikkuuyksiköiden nostaminen rinteissä käytön aikana voi heikentää koneen vakautta.

  1. Vaara: Lue käyttöopas. Älä käytä konetta, jos et ole saanut asianmukaista koulutusta.
  2. Loukkaantumisvaara, leikkurin terä: Älä päästä sivullisia lähelle. Älä kuljeta matkustajia koneella.
  3. Luisumisen ja hallinnan menetyksen vaara, kaatumisvaara, pudotukset: Älä käytä konetta pudotusten lähellä. Pysy turvallisella etäisyydellä pudotuksista. Älä käänny suurilla nopeuksilla. Käänny alhaisilla nopeuksilla.
  4. Kaatumisvaara: Käytä turvavyötä, kun turvakaari on paikallaan. Älä käytä turvavyötä, kun turvakaari on alhaalla.
  5. Esineiden sinkoutumisvaara: Pidä sivulliset loitolla. Laske suuntain ennen koneen käyttöä.
  6. Vaara: kytke seisontajarru, sammuta moottori ja irrota virta-avain, ennen kuin poistut koneen luota.
  7. Käsien ja jalkojen loukkaantumisvaara, leikkurin terä: Irrota virta-avain ja lue käyttöopas ennen huoltoa. Pysy kaukana liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.
  8. Vaara: käytä kuulosuojaimia.
  9. Vapautettu
  10. Kytketty
  11. Seisontajarru
  12. Moottorin käynnistys: Puhdista ruoho ja lika leikkurin hihnoista ja hihnapyöristä. Vapauta voimanulosotto. Siirrä vaihde vapaalle. Kytke seisontajarru. Kytke leikkuriin virta kääntämällä avainta. Käynnistä moottori kääntämällä avain kokonaan.
  13. Lue käyttöopas.
decal120-9196

120-9196

  1. Eteenpäin
  2. Nopea
  3. Hidas
  4. Vapaa
  5. Peruutus
  6. Hinausventtiilien sijainti; kiristä hinausventtiilit momenttiin 5,65–7,91 N·m.
  7. Lisätietoja hydraulinesteestä on käyttöoppaassa.

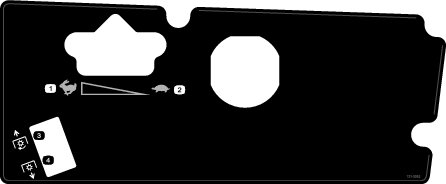

decal121-3363

121–3363

  1. Nopea
  2. Hidas
  3. Voimanulosoton kytkentä
  4. Voimanulosoton vapautus

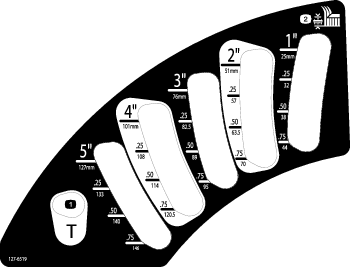

decal127-6519

127-6519

  1. Kuljetusasento
  2. Leikkuukorkeus

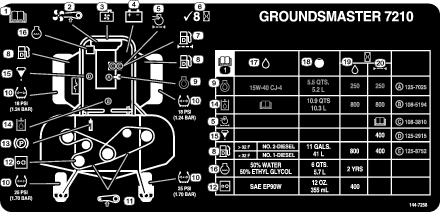

decal144-7258

144-7258

  1. Lue käyttöopas ennen huoltotoimenpiteitä.
  2. Tuulettimen hihnan kireys
  3. Jäähdyttimen säleikkö
  4. Akku
  5. Moottoriöljyn määrä
  6. Tarkista 8 tunnin välein
  7. Polttoainesuodatin
  8. Vain diesel
  9. Suodattimen vaihtoväli
  10. Rengaspaine
  11. Hihnan kireys
  12. Vaihteisto
  13. Seisontajarru
  14. Hydraulineste
  15. Polttoaineen/veden erotin
  16. Moottorin jäähdytysneste
  17. Nesteet
  18. Tilavuus
  19. Nesteväli (tuntia)
  20. Suodatinväli (tuntia)

Käyttöönotto

Turvakaaren nosto

Nosta turvakaari. Katso kohta Turvakaaren säätö.

Leikkuuyksikön asennus

Vaiheeseen tarvittavat osat:

Leikkuuyksikön asennusohjeet1

Asenna leikkuuyksikkö kyseisen leikkuuyksikön asennusohjeiden mukaisesti.

Vasemman etukääntöpyörän säätö

Säädä vasen etukääntöpyörä 183 cm:n leikkuuyksikössä ulkoasentoon ja 152 cm:n tai 157 cm:n leikkuuyksikössä sisäasentoon (Kuva 3).

g346839

Kuva 3

  1. Pultti
  2. Asento 183 cm:n leikkuuyksiköissä
  3. Mutteri
  4. Asento 152 cm:n ja 157 cm:n leikkuuyksiköissä

Rengaspaineen tarkistus

Tarkista rengaspaine. Katso kohta Rengaspaineen tarkistus.

Important: Pidä rengaspaineet oikeissa lukemissa, jotta leikkuujälki pysyy hyvänä ja kone toimii oikein. Älä käytä liian alhaisia rengaspaineita.

Nestemäärien tarkistus

  1. Tarkista hydraulinesteen määrä ennen moottorin käynnistystä. Katso kohta Hydraulijärjestelmän tarkastus.

  2. Tarkista moottoriöljyn määrä ennen moottorin käynnistystä. Katso kohta Moottoriöljyn määrän tarkistus.

  3. Tarkista jäähdytysjärjestelmä ennen moottorin käynnistystä. Katso kohta Jäähdytysjärjestelmän tarkastus .

Tarran kiinnitys (vain CE-koneet)

Vaiheeseen tarvittavat osat:

Valmistusvuoden tarra1

Kiinnitä toimitettaviin irto-osiin ja erikseen myytävään CE-sarjaan sisältyvä valmistusvuoden tarra koneisiin, joiden on täytettävä CE-vaatimukset (Kuva 4).

g345627

Kuva 4

  1. Valmistusvuoden tarra

Laitteen yleiskatsaus

g020877

Kuva 5

  1. Seisontajarruvipu
  2. Polttoainesäiliön korkki (molemmat puolet)
  3. Turvakaari
  4. Liikkeenohjausvipu
  5. Istuin
  6. Turvavyö
g544469

Kuva 6

  1. Virtalukko
  2. Tietokeskus
  3. Kaasuvipu
  4. Voimanulosoton (PTO) kytkin

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Tutustu kaikkiin ohjauslaitteisiin, ennen kuin käynnistät moottorin ja käytät konetta (Kuva 5 ja Kuva 6).

Liikkeenohjausvivut

Liikkeenohjausvivuilla ohjataan sekä koneen liikettä eteen- ja taaksepäin että koneen kääntymistä. Katso kohta Koneella ajo.

Seisontajarruvipu

Aina kun sammutat moottorin, kytke seisontajarru, jotta kone ei pääse liikkumaan vahingossa. Seisontajarru kytketään vetämällä seisontajarruvipua taaksepäin ja ylös (Kuva 7). Seisontajarru vapautetaan työntämällä seisontajarruvipua eteenpäin ja alas.

g020866

Kuva 7

  1. Seisontajarruvipu

Virtalukko

Virtalukossa on kolme asentoa: PYSäYTYS, KäYNNISSä/ESILäMMITYS ja KäYNNISTYS.

Kaasuvipu

Kaasuvivulla ohjataan moottorin pyörintänopeutta ja terien nopeutta sekä ohjataan koneen ajonopeutta yhdessä liikkeenohjausvipujen kanssa. Moottorin nopeutta lisätään siirtämällä kaasuvipu eteenpäin NOPEA-asentoon. Moottorin nopeutta lasketaan siirtämällä vipu taaksepäin HIDAS-asentoon. Käytä konetta kaasuvipu NOPEA-asennossa, kun leikkaat ruohoa.

Voimanulosoton (PTO) kytkin

Voimanulosoton (PTO) kytkin käynnistää ja pysäyttää leikkuuterät.

Tietokeskuksen LCD-näyttö

Tietokeskuksen LCD-näytössä (Kuva 18) on tietoja koneen käyttötilasta, vianmääritystietoja ja muita koneeseen liittyviä tietoja.

Näytettävät näytöt riippuvat valituista painikkeista. Kunkin painikkeen käynnistämä toiminto vaihtelee tilanteen mukaan.

g242498

Kuva 8

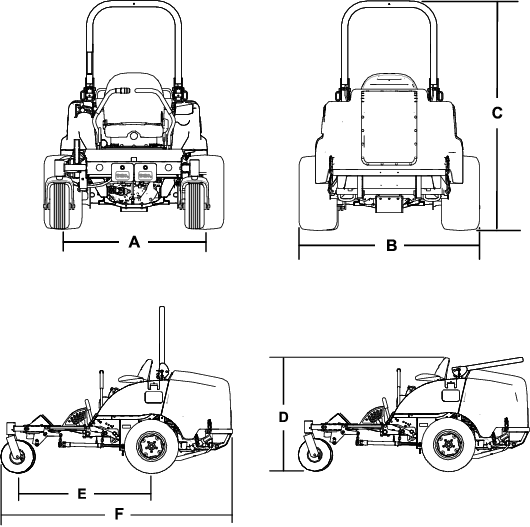

KuvausKuva 8 viiteMitta tai paino
Korkeus turvakaari ylhäälläC183 cm
Korkeus turvakaari alhaallaD125 cm
KokonaispituusF253 cm
KokonaisleveysB145 cm
Akseliväli E145 cm
Raideväli (renkaan keskeltä keskelle) takanaA114 cm
Maavara 10 cm
Paino, kun käytössä on 183 cm:n sivulle heittävä leikkuuyksikkö (malli 30354 tai 30481) 1 052 kg
Paino, kun käytössä on 152 cm:n sivulle heittävä leikkuuyksikkö (malli 30456) 1 036 kg
Paino, kun käytössä on 183 cm:n tavallinen leikkuuyksikkö (malli 30353) 1 012 kg
Paino, kun käytössä on 157 cm:n tavallinen leikkuuyksikkö (malli 30457) 990 kg
Paino, kun käytössä on 254 cm:n taakse heittävä leikkuuyksikkö (malli 31101) 1 200 kg

Note: Ominaisuuksia ja rakennetta voidaan muuttaa ilmoittamatta.

Lisätarvikkeet/lisävarusteet

Koneeseen on saatavana valikoima Toron hyväksymiä lisälaitteita ja -varusteita, joiden avulla voidaan parantaa ja laajentaa sen ominaisuuksia. Ota yhteys valtuutettuun huoltoliikkeeseen tai valtuutettuun Toro-jälleenmyyjään tai siirry osoitteeseen www.Toro.com, jossa on luettelo hyväksytyistä lisälaitteista ja -varusteista.

Käytä vain aitoja Toro-varaosia ja -lisävarusteita, jotta kone toimisi parhaalla mahdollisella tavalla ja sen turvasertifiointi pysyisi voimassa. Muiden valmistajien varaosat ja lisävarusteet voivat osoittautua vaarallisiksi, ja niiden käyttö voi johtaa tuotteen takuun raukeamiseen.

Käyttö

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Ennen käyttöä

Yleinen turvallisuus

  • Älä anna lasten tai kouluttamattomien henkilöiden käyttää tai huoltaa laitetta. Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle. Omistaja vastaa käyttäjien ja mekaanikkojen koulutuksesta.

  • Tutustu laitteen turvallisen käytön ohjeisiin, ohjauslaitteisiin ja turvamerkintöihin.

  • Sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta. Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.

  • Selvitä, kuinka koneen saa pysäytettyä ja moottorin sammutettua nopeasti.

  • Tarkista, että käyttäjän pitokytkimet, turvakytkimet ja suojukset ovat paikoillaan ja toimivat oikein. Älä käytä konetta, mikäli ne eivät toimi kunnolla.

  • Tarkasta aina ennen liikkumista, että terät, teräpultit ja leikkuujärjestelmät ovat hyvässä käyttökunnossa. Vaihda kuluneet tai vaurioituneet terät ja pultit sarjoissa, jotta tasapaino säilyisi.

  • Tarkasta koneen käyttöalue ja poista siltä kaikki esineet, joita kone voi singota.

  • Tämä tuote luo sähkömagneettisen kentän. Jos käytät implantoitavaa elektronista lääkinnällistä laitetta, ota yhteys terveydenhuollon ammattilaiseen ennen tämän tuotteen käyttöä.

Polttoaineturvallisuus

  • Käsittele polttoainetta erittäin varovasti. Se on tulenarkaa, ja höyryt räjähtävät herkästi.

  • Sammuta savukkeet, sikarit, piiput ja muut sytytyslähteet.

  • Käytä vain hyväksyttyä polttoaineastiaa.

  • Älä irrota polttoainesäiliön korkkia tai täytä polttoainesäiliötä moottorin ollessa käynnissä tai kuuma.

  • Älä lisää tai tyhjennä polttoainetta suljetussa tilassa.

  • Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).

  • Jos polttoainetta roiskuu, älä yritä käynnistää moottoria. Vältä luomasta minkäänlaisia kipinälähteitä, ennen kuin polttoainehöyryt ovat hälvenneet.

Polttoaineen lisäys

Polttoaineen tiedot

Important: Käytä vain erittäin vähärikkistä dieselpolttoainetta. Suuremman rikkipitoisuuden polttoaine haurastuttaa hapetuskatalysaattoria, mikä aiheuttaa käyttöongelmia ja lyhentää moottorin osien käyttöikää.Seuraavien varoitusten laiminlyönti saattaa vaurioittaa moottoria.

  • Dieselpolttoaineen sijasta ei saa käyttää paloöljyä tai bensiiniä.

  • Dieselpolttoaineeseen ei saa sekoittaa paloöljyä tai käytettyä moottoriöljyä.

  • Polttoainetta ei sää säilyttää säiliöissä, joiden sisäpinta on sinkitty.

  • Polttoaineen lisäaineita ei saa käyttää.

Petrodiesel

Setaaniluku: 45 tai korkeampi

Rikkipitoisuus: Erittäin vähärikkinen (<15 ppm)

Polttoainetaulukko

Dieselpolttoaineen tiedotSijainti
ASTM D975Yhdysvallat
Nro 1-D S15
Nro 2-D S15
EN 590Euroopan unioni
ISO 8217 DMXKansainvälinen
JIS K2204, luokitus nro 2Japani
KSM-2610Korea

  • Käytä vain puhdasta, tuoretta dieselpolttoainetta tai biodieselpolttoaineita.

  • Jotta polttoaine olisi tuoretta, osta sitä vain 180 päivän tarpeeseen.

Käytä kesälaatuista dieselpolttoainetta (nro 2-D) yli –7 °C:n lämpötiloissa ja talvilaatuista dieselpolttoainetta (nro 1-D tai nro 1-D / nro 2-D -seosta) alle –7 °C:n lämpötiloissa.

Note: Talvilaatuisen polttoaineen leimahduspiste on alhaisempi, ja sen kylmävirtausominaisuudet helpottavat käynnistystä ja vähentävät polttoainesuodattimen tukkeutumista.Kesälaatuisen polttoaineen käyttö lämpötilan ollessa yli –7 °C pidentää polttoainepumpun käyttöikää ja antaa talvilaatuista polttoainetta enemmän tehoa.

Biodieselin käyttö

Tässä laitteessa voidaan käyttää myös polttoaineseosta, jossa on enintään 20 % biodieseliä (B20).

Rikkipitoisuus: Erittäin vähärikkinen (<15 ppm)

Biodieselpolttoaineen tiedot: ASTM D6751 tai EN 14214

Polttoaineseoksen tiedot: ASTM D975, EN 590 tai JIS K2204

Important: Petrodieselosuuden rikkipitoisuuden on oltava erittäin alhainen.

Noudata seuraavia varo-ohjeita:

  • Biodieselseokset voivat vahingoittaa maalattuja pintoja.

  • Käytä kylmällä säällä korkeintaan B5-seosta (biodieselpitoisuus 5 %).

  • Tarkkaile polttoaineen kanssa kosketuksiin joutuvia tiivisteitä ja letkuja, sillä ne voivat haurastua ajan mittaan.

  • Polttoainesuodattimeen voi muodostua tukoksia jonkin aikaa biodieselseosten käytön aloittamisen jälkeen.

  • Lisätietoja biodieselistä saa valtuutetulta Toro-jälleenmyyjältä.

Polttoainesäiliön tilavuus

43,5 litraa

Polttoainesäiliön täyttö

Important: Polttoainesäiliöt ovat yhteydessä toisiinsa, mutta polttoaine ei siirry nopeasti säiliöstä toiseen. On tärkeää, että ajoneuvo on pysäköity tasaiselle alustalle täytön ajaksi. Jos ajoneuvo pysäköidään rinteeseen, säiliöt voivat täyttyä liikaa.

Important: Älä täytä polttoainesäiliöitä liian täyteen.

Important: Älä avaa polttoainesäiliöitä ajoneuvon ollessa pysäköitynä rinteeseen. Polttoaine voi valua ulos.

g031802

Kuva 9

Note: Täytä polttoainesäiliöt aina käytön jälkeen, jos mahdollista. Tämä estää kosteutta tiivistymästä polttoainesäiliön sisälle.

Turvakaaren säätö

Vaara

Kaatumisesta aiheutuvan loukkaantumisen tai hengenvaaran välttämiseksi turvakaari on pidettävä nostettuna lukitussa asennossa ja turvavyötä on käytettävä.

Varmista, että istuin on kiinnitetty istuimen salvalla.

Vaara

Kaatumissuojausta ei ole, kun turvakaari on alhaalla.

  • Älä käytä konetta epätasaisessa maastossa tai rinteessä, jos turvakaari on alhaalla.

  • Laske turvakaari vain silloin, kun se on aivan välttämätöntä.

  • Älä käytä turvavyötä, kun turvakaari on alhaalla.

  • Aja hitaasti ja varovasti.

  • Nosta turvakaari ylös heti, kun tilaa on riittävästi.

  • Tarkista vapaa alikulkukorkeus (esim. puiden oksat, porttikäytävät, sähkölinjat) ennen kuin ajat mahdollisen esteen alitse. Varo osumasta esteeseen.

Important: Turvavyötä on käytettävä aina, kun turvakaari on nostettuna ja lukitussa asennossa. Älä käytä turvavyötä, kun turvakaari on ala-asennossa.

Turvakaaren lasku

Laske turvakaari kuvan mukaisesti (Kuva 11).

Note: Vapauta tapit työntämällä turvakaarta eteenpäin.

g031636g031635

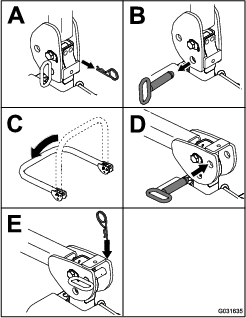

Kuva 10

Note: Kiinnitä turvakaari niin, että konepelti ei vahingoitu.

Turvakaaren nosto

Nosta turvakaari kuvan mukaisesti (Kuva 10).

g031636g031631

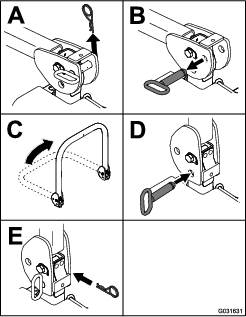

Kuva 11

Important: Turvavyötä on käytettävä aina, kun turvakaari on nostettuna ja lukitussa asennossa. Älä käytä turvavyötä, kun turvakaari on ala-asennossa.

Leikkuukorkeuden säätö

Leikkuukorkeudeksi voidaan säätää 2,5–15,8 cm (6 mm:n välein) siirtämällä pidätystappia eri reikiin.

  1. Työnnä leikkuupöydän nostokytkintä ylös moottorin ollessa käynnissä, kunnes leikkuuyksikkö on kokonaan ylhäällä, ja vapauta kytkin heti (Kuva 27).

  2. Käännä pidätystappia, kunnes sitä vastaava putkisokka osuu leikkuukorkeuden kannattimen aukkoihin, ja irrota se (Kuva 12).

  3. Valitse leikkuukorkeuden kannattimesta haluttua leikkuukorkeutta vastaava reikä, työnnä tappi reikään ja lukitse se paikalleen kääntämällä sitä alas (Kuva 12).

    Note: Reikiä on neljässä rivissä (Kuva 12). Ylin rivi vastaa tapin yläpuolelle merkittyä leikkuukorkeutta. Toinen rivi alaspäin vastaa merkittyä leikkuukorkeutta plus 6 mm. Kolmas rivi alaspäin vastaa merkittyä leikkuukorkeutta plus 13 mm. Alin rivi vastaa merkittyä leikkuukorkeutta plus 18 mm. 15,8 cm:n asentoa varten on vain yksi reikä toisella rivillä. Tämä ei lisää 6 mm:iä 15,2 cm:n asentoon.

    g020870

    Kuva 12

    1. Pidätystappi
    2. Leikkuukorkeuden pysäytin

  4. Säädä nurmisuojarullia ja jalaksia tarvittaessa.

Turvajärjestelmän käyttö

Varoitus

Jos turvakytkimet ovat irronneet tai vaurioituneet, kone saattaa toimia odottamattomalla tavalla ja aiheuttaa henkilövahinkoja.

  • Älä kajoa turvakytkimiin.

  • Tarkista turvakytkimien toimivuus päivittäin ja vaihda mahdolliset vaurioituneet kytkimet ennen koneen käyttämistä.

Tietoa turvajärjestelmästä

Turvajärjestelmä huolehtii siitä, että moottori käynnistyy vain, kun:

  • istut käyttäjän paikalla tai seisontajarru on kytkettynä

  • voimanulosotto (PTO) on kytkettynä irti

  • Liikkeenohjausvivut on lukittu VAPAA-asentoon.

  • moottorin lämpötila on suurinta käyttölämpötilaa alhaisempi.

Turvajärjestelmä sammuttaa moottorin, kun käyttäjä siirtää liikkeenohjausvivut pois LUKITTU VAPAA -asennosta seisontajarrun ollessa kytkettynä. Jos käyttäjä nousee istuimelta voimanulosoton ollessa kytkettynä, moottori sammuu yhden sekunnin viiveen jälkeen.

Turvajärjestelmän testaus

HuoltoväliHuoltotoimenpide
Aina ennen käyttöä tai päivittäin
  • Turvajärjestelmän testaus.
    		•

    Tarkista turvajärjestelmän toimivuus aina ennen koneen käyttöä. Jos turvajärjestelmä ei toimi alla kuvatulla tavalla, se on välittömästi korjautettava valtuutetussa huoltoliikkeessä.

    1. Istu istuimella, kytke seisontajarru ja kytke voimanulosotto PääLLä-asentoon. Yritä käynnistää moottori. Moottori ei saa käynnistyä.

    2. Istu istuimella, kytke seisontajarru ja kytke voimanulosotto POIS-asentoon. Siirrä jompikumpi liikkeenohjausvipu pois LUKITTU VAPAA -asennosta. Yritä käynnistää moottori. Moottori ei saa käynnistyä. Toista toisella liikkeenohjausvivulla.

    3. Istu istuimella, kytke seisontajarru, siirrä voimanulosoton kytkin POIS-asentoon ja siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon. Käynnistä moottori. Kun moottori on käynnissä, vapauta seisontajarru, kytke voimanulosotto ja nouse hieman istuimelta. Moottorin tulee sammua kahden sekunnin kuluessa.

    4. Poistu istuimelta, kytke seisontajarru, siirrä voimanulosoton kytkin POIS-asentoon ja siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon. Käynnistä moottori. Kun moottori käy, aseta jompikumpi liikkeenohjausvipu keskelle. Moottorin tulee sammua kahden sekunnin kuluessa. Toista toisella liikkeenohjausvivulla.

    5. Poistu istuimelta, vapauta seisontajarru, siirrä voimanulosoton kytkin POIS-asentoon ja siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon. Yritä käynnistää moottori. Moottori ei saa käynnistyä.

    Ohjausyksikön käyttö järjestelmän ongelmien määritykseen

    Kone on varustettu ohjausyksiköllä, joka tarkkailee erilaisten tärkeiden järjestelmien tilaa. Ohjausyksikkö sijaitsee oikeanpuoleisen ohjauspaneelin alla. Siihen päästään käsiksi sivupaneelin kannen kautta (Kuva 13). Avaa sivupaneelin kansi vapauttamalla kaksi salpaa ja vetämällä sitä ulos.

    g544468

    Kuva 13

    1. Salvat
    2. Sivupaneelin kansi

    Ohjausyksikön etupuolella on 11 merkkivaloa, jotka ilmaisevat järjestelmän tilaa. Näistä valoista seitsemää voidaan käyttää järjestelmän vianmääritykseen. Kunkin merkkivalon toiminnon kuvaus; katso Kuva 14. Lisätietoja ohjausyksikön muista toiminnoista on huolto-oppaassa, jonka saa valtuutetulta Toro-jälleenmyyjältä.

    g004927

    Kuva 14

    1. Moottorin ylikuumenemisesta johtuva sammuminen – moottorin lämpötila on ylittänyt turvallisen rajan, ja moottori on sammutettu. Tarkista jäähdytysjärjestelmä
    2. Moottorin ylikuumenemisesta johtuva varoitus – moottorin lämpötila on ylittämässä turvallisen rajan ja leikkuuyksikkö on pysäytetty. Tarkista jäähdytysjärjestelmä
    3. Käyttäjä istuu istuimella.
    4. Voimanulosotto on käytössä.
    5. Seisontajarru ei ole kytkettynä.
    6. Ohjaimet ovat vapaalla.
    7. Ohjausyksikkö saa virtaa ja on toiminnassa.

    Istuimen säätö

    Istuin siirtyy eteen- ja taaksepäin. Säädä istuin siten, että pystyt ohjaamaan konetta parhaiten ja asentosi on mahdollisimman mukava.

    Kun haluat säätää istuinta, vapauta istuin siirtämällä vipua sivusuunnassa (Kuva 15).

    g019754

    Kuva 15

    Istuinjousituksen säätö

    Istuinta voidaan säätää siten, että ajo on tasaista ja mukavaa. Aseta istuin kohtaan, jossa ajoasento on mahdollisimman mukava.

    Säädä se mahdollisimman mukavaksi kääntämällä edessä olevaa nuppia jompaankumpaan suuntaan (Kuva 16).

    g019768

    Kuva 16

    1. Istuimen jousituksen säädin

    Istuimen vapautus

    Jotta istuimen alla oleviin hydraulijärjestelmiin ja muihin järjestelmiin päästään käsiksi, irrota istuimen kiinnityssalpa ja käännä istuin eteenpäin.

    1. Liu’uta istuin etuasentoon istuimen asennon säätövivun avulla.

    2. Vapauta istuin vetämällä istuimen salpaa eteenpäin ja nostamalla sitä (Kuva 17).

      g020871

      Kuva 17

      1. Istuimen salpa

    Tietokeskuksen näytön yleiskatsaus

    Näytössä on tietoja koneen käyttötilasta, vianmääritystietoja ja muita koneeseen liittyviä tietoja. Näytössä on useita näyttöruutuja. Näyttöjen välillä voidaan siirtyä milloin tahansa painamalla jotakin näyttöpainiketta ja valitsemalla sitten sopiva nuolen suunta.

    g462148

    Kuva 18

    1. Merkkivalo
    2. Näytön kirkkausanturi
    3. Navigointipainike – ylös
    4. Paluu-/poistumispainike
    5. Navigointipainike – vähennä/vasen
    6. Navigointipainike – alas
    7. Navigointipainike – lisää/oikea
    8. Enter-/valintapainike

    Note: Kunkin painikkeen käynnistämä toiminto vaihtelee tilanteen mukaan. Jokaisessa painikkeessa näkyy kuvake, joka ilmaisee painikkeen sillä hetkellä käytössä olevan toiminnon.

    Tietokeskuksen kuvakkeiden selitykset

    GraphicTuntilaskuri
    GraphicSivun vaihto
    GraphicHehkutulpat ovat käytössä.
    GraphicKuljettajan on oltava istuimella.
    GraphicSeisontajarru on kytkettynä.
    GraphicMoottorin jäähdytysnesteen lämpötila (°C tai °F)
    GraphicNollaus odottaa -regeneraatiopyyntö
    Pysäköinti- tai palautusregeneraatiopyyntö
    GraphicPysäköinti- tai palautusregeneraatio on käynnissä.
    GraphicKorkea pakokaasujen lämpötila
    GraphicTyppioksidipäästöjen seurannassa toimintahäiriö. Palauta kone myyntipisteeseen ja ota yhteys valtuutettuun Toro-jälleenmyyjään (ohjelmistoversio U ja sitä uudemmat).
    GraphicVoimanulosotto on pois käytöstä.
    GraphicVoimanulosotto on käytössä.
    GraphicAkku
    GraphicVaroitus
    GraphicAktiivinen
    GraphicEi aktiivinen
    GraphicEdellinen
    GraphicSeuraava
    GraphicLeikkuuyksiköt nousevat.
    GraphicLeikkuuyksiköt laskeutuvat.
    GraphicEdellinen näyttö
    GraphicNopea
    GraphicHidas
    GraphicNosta arvoa
    GraphicLaske arvoa
    GraphicValikko
    GraphicVieritä ylös/alas
    GraphicVieritä vasemmalle/oikealle
    GraphicLukittu
    GraphicPIN-käyttökoodi

    Valikoiden käyttö

    Avaa tietokeskuksen valikko painamalla päänäytössä valikkopainiketta. Esiin tulee päävalikko. Valikkojen toiminnot on merkitty lyhyesti seuraaviin taulukoihin:

    Päävalikko – valikon kohtaKuvaus
    HuoltoService (Huolto) valikossa on tietoa koneesta hiukkassuodattimen regeneraatiota varten.
    AsetuksetAsetukset-valikossa voi muokata näytön asetusten muuttujia.
    Machine Settings (Koneen asetukset)GraphicMachine Settings (Koneen asetukset) valikossa voi säätää kaltevuusanturin kynnysarvoja.
    TietojaTietoja-valikossa on mainittu koneen mallinumero, sarjanumero ja ohjelmiston versio.
    Huolto – valikon kohtaKuvaus
    DPF Regeneration (Hiukkassuodattimen regeneraatio)Dieselhiukkassuodattimen regeneraatio ja hiukkassuodattimen alivalikot
    Asetukset – valikon kohtaKuvaus
    Anna PIN-koodiAntaa käyttäjän (viheriön hoitaja / mekaanikko), jolle tämän yritys on antanut PIN-koodin, käyttää suojattuja valikoita.
    Protected Settings (Suojatut asetukset) GraphicAntaa käyttäjän, jolle tämän yritys on antanut PIN-koodin, käyttää suojattuja asetuksia.
    Reset Defaults (Oletusasetusten nollaus) GraphicPalauttaa asetukset oletusasetuksiin.
    Backlight (Taustavalo)Säätää LCD-näytön kirkkauden.
    KieliTietokeskuksessa käyttävien kielten hallinta*
    YksikötKontrolloi tietokeskuksen yksiköitä (brittiläiset mitat tai metrijärjestelmä).

    Note: Machine Settings (Koneen asetukset) -valikko tulee näkyviin vain, kun PIN-koodi on syötetty.

    Machine Settings (Koneen asetukset) – Menu Item (valikkokohde)GraphicKuvaus
    Slope Sensor Installed (Kaltevuusanturi asennettu) GraphicOsoittaa, että kaltevuusanturi on asennettu.
    Tietoja – valikon kohtaKuvaus
    MalliNäyttää koneen mallinumeron.
    SNNäyttää koneen sarjanumeron.
    S/W RevNäyttää ensisijaisen ohjaimen ohjelmiston version.
    Stage V (Vaihe V)Näyttää kyllä tai ei moottorista riippuen.
    XDM-2700 GraphicNäyttää tietokeskuksen ohjelmiston version.
    CAN Statistics (CAN-tilastot) GraphicNäyttää koneen tietoliikenneväylän tilan.

    GraphicSuojatuissa valikoissa – pääsy vain PIN-koodilla

    Suojatut valikot

    Tietokeskuksen ASETUKSISSA on käyttökokoonpanoasetuksia, joita voidaan säätää. Lukitse nämä asetukset PROTECTED MENU (Suojattu valikko) -valikossa.

    Note: Jälleenmyyjä ohjelmoi alkuperäisen käyttökoodin toimitushetkellä.

    Suojattujen valikoiden käyttö

    Note: Koneen oletus-PIN on joko 0000 tai 1234.Jos vaihdoit PIN-koodin ja unohdit uuden koodin, ota yhteys valtuutettuun Toro-jälleenmyyjään.

    1. Etsi PääVALIKOSTAASETUKSET-valikko ja paina valintapainiketta (Kuva 19).

      g471349

      Kuva 19

    2. Etsi ASETUKSET-valikosta ANNA PIN-KOODI ja paina valintapainiketta (Kuva 20A).

      g471350

      Kuva 20

    3. PIN-koodi syötetään painamalla navigointipainikkeita ylös/alas, kunnes oikea ensimmäinen numero tulee näkyviin, ja siirtymällä sitten toiseen numeroon painamalla oikeanpuoleista navigointipainiketta (Kuva 20B ja Kuva 20C). Toista, kunnes kaikki numerot on annettu.

    4. Paina valintapainiketta.

      Note: Jos näyttö hyväksyy PIN-koodin ja suojattu valikko avataan, näytön oikeassa yläkulmassa näkyy sana ”PIN”.

    5. Voit lukita suojatun valikon kääntämällä avainkytkimen PYSäYTYS-asentoon ja sitten KäYNNISSä-asentoon.

    Suojatun valikon asetusten tarkasteleminen ja muuttaminen

    1. Vieritä kohdassa SETTINGS (Asetukset) kohtaan PROTECT SETTINGS (Suojaa asetukset).

    2. SUOJAA ASETUKSET voidaan vaihtaa Graphic (Pois) ‑tilaan valintapainikkeella. Tällöin asetuksia voidaan tarkastella ja muuttaa ilman PIN-koodia.

    3. Näytä ja muuta asetuksia PIN-koodilla vaihtamalla SUOJAA ASETUKSET ‑kohta Graphic (Päällä) ‑tilaan valintapainikkeella, asettamalla PIN-koodi ja kääntämällä avain virtalukossa PYSäYTYS-asentoon ja sitten KäYNNISSä-asentoon.

    Tietoa vianmääritysvalosta

    g462666

    Kuva 21

    1. Vianmääritysvalo

    • Valo vilkkuu punaisena: aktiivinen vika

    • Jatkuva punainen: aktiivinen ilmoitus

    • Jatkuva vihreä: normaali toiminta

    • Vilkkuva vihreä: päivitetään koodia

    Käytön aikana

    Turvallisuus käytön aikana

    Yleinen turvallisuus

    • Omistaja ja käyttäjä voivat estää loukkaantumisia tai omaisuusvahinkoja aiheuttavat tapaturmat ja ovat siksi vastuussa niistä.

    • Pukeudu asianmukaisesti. Käytä silmäsuojaimia, pitkiä housuja, tukevia liukastumisen estäviä kenkiä ja kuulosuojaimia. Sido pitkät hiukset. Älä käytä löysiä vaatteita tai riippuvia koruja. Käytä pölynaamaria pölyisissä käyttöolosuhteissa.

    • Älä käytä konetta sairaana, väsyneenä tai alkoholin tai huumaavien aineiden vaikutuksen alaisena.

    • Koneen käyttö vaatii käyttäjän täyden huomion. Jos käyttäjän huomio keskittyy muualle, saattaa seurata henkilö- tai omaisuusvahinko.

    • Varmista ennen moottorin käynnistämistä, että kaikki käytöt ovat vapaalla ja että seisontajarru on kytketty. Käynnistä moottori ollessasi käyttäjän paikalla.

    • Älä kuljeta matkustajia koneessa äläkä päästä sivullisia tai lapsia käyttöalueelle.

    • Käytä konetta vain, kun näkyvyys on hyvä, jotta vältät kuopat ja piilevät vaarat.

    • Vältä märän ruohon leikkuuta. Heikentynyt pito voi aiheuttaa koneen luisumisen.

    • Pidä kädet ja jalat etäällä pyörivistä osista. Pysy etäällä heittoaukosta.

    • Varmista ennen peruuttamista, että reitti on vapaa, katsomalla taakse ja alas.

    • Ole varovainen lähestyessäsi kulmia, joissa on huono näkyvyys, pensaita, puita tai muita näköesteitä.

    • Pysäytä terät, jos et leikkaa ruohoa.

    • Jos kone osuu esteeseen tai tärisee epätavallisesti, pysäytä kone, irrota virta-avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin tarkastat lisälaitteen. Suorita tarvittavat korjaukset ennen koneen käytön jatkamista.

    • Hidasta ja ole varovainen kääntyessäsi koneella ja ylittäessäsi teitä ja jalkakäytäviä. Anna muille aina etuajo-oikeus.

    • Kytke leikkuuyksikön käyttö pois, sammuta moottori, irrota virta-avain ja odota, että kaikki liike on pysähtynyt, ennen kuin säädät leikkuukorkeutta (ellei sitä voi säätää käyttäjän paikalta).

    • Käytä moottoria vain tiloissa, joissa on hyvä ilmanvaihto. Pakokaasut sisältävät hiilimonoksidia, joka on hengenvaarallinen hengitettäessä.

    • Älä jätä käynnissä olevaa konetta ilman valvontaa.

    • Suorita seuraavat toimenpiteet ennen käyttäjän paikalta poistumista:

      • Pysäköi kone tasaiselle alustalle.

      • Vapauta voimanulosotto ja laske lisälaitteet alas.

      • Kytke seisontajarru.

      • Sammuta moottori ja irrota virta-avain.

      • Odota, että kaikki liikkuvat osat ovat pysähtyneet.

    • Käytä konetta vain, kun näkyvyys on hyvä. Älä käytä konetta ukonilman aikana.

    • Älä käytä konetta hinaukseen.

    • Käytä vain Toron hyväksymiä lisävarusteita, lisälaitteita ja varaosia.

    • Käytä vakionopeussäädintä (jos varusteena) vain silloin, kun konetta voidaan käyttää avoimella ja tasaisella alueella, jossa ei ole esteitä ja jossa kone voi liikkua tasaisella nopeudella keskeytyksettä.

    Kaatumissuojausjärjestelmän (ROPS) turvallisuus

    • Kaatumissuojausjärjestelmä on keskeinen ja tehokas turvalaite.

    • Älä irrota mitään kaatumissuojausjärjestelmän osia koneesta.

    • Varmista, että turvavyö on kiinnitetty koneeseen.

    • Vedä turvavyön hihna vatsasi yli ja kiinnitä vyö istuimen toisella puolella olevaan solkeen.

    • Kun haluat irrottaa turvavyön, pitele siitä kiinni, vapauta se painamalla soljen painiketta ja ohjaa se automaattiseen sisäänvetoaukkoon. Varmista, että turvavyö on nopeasti avattavissa hätätilanteessa.

    • Tarkista vapaa alikulkukorkeus ja varo osumasta esteisiin.

    • Pidä kaatumissuojausjärjestelmä turvallisessa käyttökunnossa tarkistamalla se vaurioiden varalta säännöllisesti ja pitämällä kaikki kiinnittimet tiukalla.

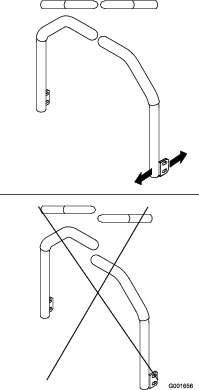

    • Vaihda vaurioituneet kaatumissuojausjärjestelmän osat. Älä korjaa tai muuta niitä.

    Lisätietoa kaatumissuojausjärjestelmän turvallisuudesta ohjaamollisia tai kiinteällä turvakaarella varustettuja koneita varten

    • Toron asentama ohjaamo toimii turvakaarena.

    • Käytä aina turvavyötä.

    Lisätietoa kaatumissuojausjärjestelmän turvallisuudesta taittuvalla turvakaarella varustettuja koneita varten

    • Taittuva turvakaari on pidettävä nostettuna ja lukitussa asennossa ja turvavyötä on käytettävä koneen käytön aikana, kun turvakaari on yläasennossa.

    • Laske taittuva turvakaari väliaikaisesti vain silloin, kun se on välttämätöntä. Älä käytä turvavyötä, kun turvakaari on alhaalla.

    • Huomaa, että kaatumissuojausta ei ole, kun taittuva turvakaari on alhaalla.

    • Tutki leikattava alue, äläkä koskaan taita taittuvaa turvakaarta alas alueilla, joilla on rinteitä, pudotuksia tai vettä.

    Turvallisuus rinteissä

    • Rinteissä on huomattava koneen hallinnan menettämisen ja kaatumisen vaara. Tällaiset onnettomuudet voivat aiheuttaa vakavan tapaturman tai kuoleman. Käyttäjä on vastuussa turvallisesta käytöstä rinteissä. Koneen käyttö rinteissä edellyttää erityistä huolellisuutta.

    • Käyttäjän on arvioitava leikkuupaikan olosuhteet ja tarkastettava käyttöpaikka ja määritettävä niiden perusteella, onko rinne turvallinen koneen käyttöön. Tämä tarkastus on tehtävä huolellisesti ja harkiten.

    • Kun käytät konetta rinteissä, tarkista alla olevat ohjeet ja määritä, voidaanko konetta käyttää kyseisellä paikalla ja kyseisissä olosuhteissa. Maaston muutokset voivat vaikuttaa koneen käyttöön rinteissä.

    • Vältä koneen käynnistämistä, pysäyttämistä tai kääntämistä rinteissä. Vältä nopeuden tai suunnan äkillistä muuttamista. Käänny hitaasti ja vähän kerrallaan.

    • Älä käytä konetta olosuhteissa, joissa pito, ohjaus tai vakaus ovat kyseenalaisia.

    • Poista tai merkitse esteet, kuten ojat, kuopat, urat, töyssyt, kivet tai muut piilevät vaarat. Korkea ruoho voi peittää esteet. Maaston epätasaisuudet voivat kaataa koneen.

    • Huomaa, että koneen käyttö märässä ruohossa, poikittain rinteissä tai alamäessä saattaa johtaa koneen pidon menettämiseen. Pidon menetys vetopyörissä saattaa aiheuttaa luisumisen ja jarrujen ja ohjauksen hallinnan menetyksen.

    • Käytä konetta erityisen varovasti pudotusten, ojien, vallien, vesiesteiden tai muiden vaarojen lähellä. Kone voi kaatua yllättäen, jos pyörä menee reunan yli tai jos reuna sortuu. Määritä suoja-alue koneen ja mahdollisen vaaran välille.

    • Tunnista vaarat rinteen juurella. Jos vaaroja on, leikkaa rinne kävellen ohjattavalla ruohonleikkurilla.

    • Jos mahdollista, pidä leikkuuyksiköt laskettuina alas rinteissä käytön aikana. Leikkuuyksiköiden nostaminen rinteissä käytön aikana voi heikentää koneen vakautta.

    • Ole erittäin varovainen käyttäessäsi ruohonkeräysjärjestelmiä tai muita lisälaitteita. Ne voivat vaikuttaa koneen vakauteen ja aiheuttaa hallinnan menetyksen.

    Seisontajarrun käyttö

    Kytke seisontajarru aina, kun pysäytät koneen tai jätät sen ilman valvontaa.

    Seisontajarrun kytkentä

    Vaara

    Seisontajarru ei välttämättä pidä konetta paikallaan rinteessä, mistä voi aiheutua henkilö- tai omaisuusvahinkoja.

    Pysäköi kone rinteeseen vain, jos pyörät voidaan kiilata tai tukea pukeilla.

    g027914

    Kuva 22

    Seisontajarrun vapautus

    g027915

    Kuva 23

    Moottorin käynnistys

    Note: Hehkutulppien merkkivalo palaa kuusi sekuntia, kun virta-avain käännetään KäYNNISSä-asentoon. Kun valo sammuu, käännä virta-avain KäYNNISTYS-asentoon.

    Important: Suorita käynnistysvaiheita korkeintaan 15 sekunnin ajan minuutissa, jotta käynnistysmoottori ei ylikuumene.

    Important: Kun moottori käynnistetään ensimmäisen kerran tai kun moottoriöljy on vaihdettu tai moottori, vaihteisto tai napamoottori on huollettu, aja koneella kaasuvipu HIDAS-asennossa eteen- ja taaksepäin 1–2 minuutin ajan. Käytä nostovipua ja voimanulosoton vipua ja tarkista, että ne toimivat oikein. Sammuta sitten moottori, tarkista nesteiden määrät ja tarkista, onko koneessa öljyvuotoja, irtonaisia osia tai muita havaittavia vikoja.

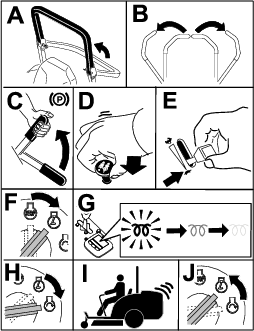

    g191793

    Kuva 24

    Note: Jätä kaasu HIDAS- ja NOPEA-asentojen puoliväliin, kunnes moottori ja hydraulijärjestelmä ovat lämmenneet.

    Koneella ajo

    Kaasuvivulla säädetään moottorin pyörintänopeutta (1/min). Aseta kaasuvipu NOPEA-asentoon, jolloin suorituskyky on parhaimmillaan. Käytä lisälaitteita aina kaasun ollessa NOPEA-asennossa.

    Varoitus

    Kone voi kääntyä hyvin nopeasti. Käyttäjä voi menettää koneen hallinnan ja aiheuttaa henkilö- tai omaisuusvahinkoja.

    • Ole varovainen kääntyessäsi.

    • Hidasta konetta ennen jyrkkiä käännöksiä.

    1. Vapauta seisontajarru.

      Note: Moottori sammuu, jos käyttäjä siirtää liikkeenohjausvipuja pois LUKITTU VAPAA -asennosta seisontajarrun ollessa kytkettynä.

    2. Siirrä liikkeenohjausvivut keskelle, lukitsemattomaan asentoon.

    3. Koneella ajetaan seuraavasti:

      • Kun haluat ajaa suoraan eteenpäin, työnnä liikkeenohjausvipuja hitaasti eteenpäin (Kuva 25).

      • Kun haluat ajaa suoraan taaksepäin, vedä liikkeenohjausvipuja hitaasti taaksepäin (Kuva 25).

      • Kun haluat kääntyä, hidasta vauhtia vetämällä molempia vipuja taaksepäin ja työnnä sitten kääntymissuunnan suhteen päinvastaisella puolella olevaa vipua eteenpäin (Kuva 25.)

      • Kun haluat pysähtyä, vedä liikkeenohjausvivut VAPAALLE.

      Note: Mitä enemmän liikkeenohjausvipuja siirretään, sitä nopeammin kone liikkuu kyseiseen suuntaan.

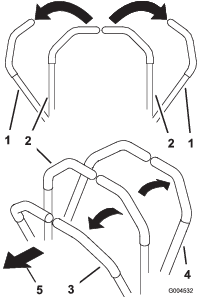

      g004532

      Kuva 25

      1. Liikkeenohjausvipu – LUKITTU VAPAA -asento
      2. Lukitsematon keskiasento
      3. Eteenpäin
      4. Taaksepäin
      5. Koneen etuosa

    Moottorin sammutus

    Varoitus

    Lapset ja sivulliset voivat loukkaantua, jos he yrittävät siirtää tai käyttää konetta sen ollessa ilman valvontaa.

    Muista irrottaa virta-avain ja kytkeä seisontajarru aina, kun jätät koneen ilman valvontaa, vaikka vain muutamaksi minuutiksi.

    g243800

    Kuva 26

    Leikkurin käyttö

    Leikkuupöydän nostokytkimen käyttö

    Leikkuuyksikköä nostetaan ja lasketaan leikkuupöydän nostokytkimellä (Kuva 27). Moottorin on oltava käynnissä, jotta vipua voidaan käyttää.

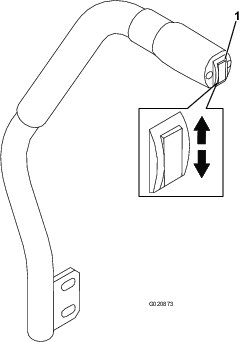

    g020873

    Kuva 27

    1. Leikkuupöydän nostokytkin

    • Laske leikkuuyksikkö työntämällä leikkuupöydän nostokytkin alas (Kuva 27).

      Important: Kun leikkuuyksikkö lasketaan, se asettuu kellutus-/joutokäyntiasentoon.

    • Nosta leikkuupöytä työntämällä leikkuupöydän nostokytkin ylös (Kuva 27).

    Important: Älä pidä vipua enää ylhäällä tai alhaalla, kun leikkuupöytä on nostettu tai laskettu kokonaan. Muutoin hydraulijärjestelmä vaurioituu.

    Voimanulosoton (PTO) kytkentä

    Voimanulosoton (PTO) kytkin käynnistää ja pysäyttää leikkuuterät ja eräät virtaa käyttävät lisälaitteet.

    Note: Jos moottori on kylmä, anna moottorin lämmetä 5–10 minuuttia ennen voimanulosoton kytkemistä.

    g243799

    Kuva 28

    Voimanulosoton (PTO) vapautus

    g009174

    Kuva 29

    Ruohon leikkaaminen koneella

    Note: Ruohon leikkaaminen moottoria kuormittavalla nopeudella edistää hiukkassuodattimen regeneraatiota.

    1. Siirrä kone työalueelle.

    2. Siirrä kaasuvipu korkean joutokäyntinopeuden asentoon, kun se on mahdollista.

    3. Kytke voimanulosoton kytkin.

    4. Liikuta liikkeenohjausvipuja hitaasti eteenpäin ja aja kone hitaasti leikkuualueen yli.

    5. Laske leikkuuyksiköt, kun niiden etuosat ovat leikkuualueella.

    6. Leikkaa ruohoa niin, että sitä leikataan ja poistetaan nopeasti leikkuujäljestä tinkimättä.

      Note: Jos leikkuunopeus on liian suuri, leikkuujälki saattaa huonontua. Palaa korkeaan joutokäyntinopeuteen vähentämällä koneen ajonopeutta tai leikkuuleveyttä.

    7. Nosta leikkuuyksiköt, kun ne ovat leikkuualueen reunan ulkopuolella.

    8. Tee pisaran muotoinen käännös seuraavaa ajoa varten.

    Hiukkassuodattimen ja regeneraation kuvaus

    Hiukkassuodatin (DPF) suodattaa pakokaasusta nokea.

    Hiukkassuodattimen regeneraatioprosessi käyttää moottorin pakokaasun lämpöä, jota katalysaattori nostaa, kun se muuntaa kertynyttä nokea tuhkaksi.

    Pidä seuraavat seikat mielessä, jotta hiukkasuodatin pysyy puhtaana:

    • Käytä moottoria täydellä nopeudella mahdollisuuksien mukaan, jotta hiukkassuodatin puhdistaa itsensä paremmin.

    • Käytä sopivaa moottoriöljyä.

    • Käytä moottoria mahdollisimman vähän joutokäynnillä.

    • Käytä vain erittäin vähärikkistä dieselpolttoainetta.

    Pidä hiukkassuodattimen toiminta mielessä koneen käytön ja huollon aikana. Moottorin kuormitus tuottaa yleensä riittävän pakokaasujen lämpötilan hiukkassuodattimen regeneraatioon.

    Important: Noen kertymistä hiukkassuodattimeen voidaan vähentää käyttämällä moottoria mahdollisimman vähän joutokäynnillä tai alhaisella nopeudella.

    Varoitus

    Pakokaasujen lämpötila on korkea (noin 600 °C) hiukkassuodattimen regeneraation aikana. Kuumat pakokaasut saattavat vahingoittaa käyttäjää tai sivullisia.

    • Älä käytä moottoria suljetussa tilassa.

    • Varmista, että pakokaasujärjestelmän lähellä ei ole syttyviä materiaaleja.

    • Varmista, että kuuma pakokaasu ei osu pintoihin, joita korkea lämpötila voi vahingoittaa.

    • Älä kosketa kuumaa pakokaasujärjestelmän osaa.

    • Älä seiso koneen pakoputken lähellä.

    Regeneraatiokuvakkeiden kuvaukset

    KuvakeKuvakkeen määritelmä
    Graphic• Pysäköinti- tai palautusregeneraatiokuvake – regenerointia pyydetään.
    • Suorita regeneraatio välittömästi.
    Graphic • Regeneraatio on kuitattu, ja pyyntöä käsitellään.
    Graphic • Regeneraatio on käynnissä, ja pakokaasun lämpötila on koholla.
    Graphic • Typpioksidipäästöjen seurantajärjestelmän toimintahäiriö. Kone on huollettava.

    Hiukkassuodattimen regeneraatiotyypit

    Hiukkassuodattimen regeneraatiotyypit, jotka suoritetaan koneen ollessa käytössä:

    RegeneraatiotyyppiHiukkassuodattimen regeneraatiota aiheuttavat olosuhteetHiukkassuodattimen käytön kuvaus
    PassiivinenTehdään koneen normaalin käytön aikana suurella moottorin nopeudella tai kuormituksella • Tietokeskuksessa ei näy passiivisen regeneraation kuvaketta.
       • Passiivisen regeneraation aikana hiukkassuodatin käsittelee kuumia pakokaasuja, hapettaa haitallisia päästöjä ja polttaa nokea tuhkaksi.
    ApuTehdään moottorin alhaisen nopeuden tai kuormituksen takia tai tietokoneen havaitessa hiukkassuodattimen alkavan tukkeutua noesta • Tietokeskuksessa ei näy apuregeneraation kuvaketta.
       • Apuregeneraation aikana moottorin tietokone säätää moottorin asetuksia pakokaasujen lämpötilan nostamista varten.
    NollausTapahtuu 100 tunnin välein• Kun korkean pakokaasujen lämpötilan kuvake Graphic näkyy tietokeskuksessa, regeneraatio on käynnissä.
    Tapahtuu myös, jos moottorin normaali toiminta ylittää sallitun suodattimeen kertyneen nokimäärän
     • Nollausregeneraation aikana moottorin tietokone ylläpitää normaalia suurempaa moottorin nopeutta suodattimen regeneraation varmistamiseksi.

    Hiukkassuodattimen regeneraatiotyypit, jotka edellyttävät koneen pysäköintiä:

    RegeneraatiotyyppiHiukkassuodattimen regeneraatiota aiheuttavat olosuhteetHiukkassuodattimen käytön kuvaus
    PysäköintiTapahtuu, koska tietokone päättelee, että automaattinen hiukkassuodattimen puhdistus ei ole ollut riittävä.• Kun nollaus odottaa- / pysäköintiregeneraation tai palautusregeneraation kuvake Graphic näkyy tai regeneraatiota pyydetään.
    Tapahtuu myös silloin, kun käyttäjä käynnistää pysäköintiregeneraation
    Voi tapahtua, koska regeneraation esto on aloitettu ja se on poistanut automaattisen hiukkassuodattimen puhdistuksen käytöstä• Suorita pysäköintiregeneraatio mahdollisimman pian, jotta palautusregeneraatiota ei tarvita.
    Voi johtua väärän polttoaineen tai moottoriöljyn käytöstä• Pysäköintiregeneraatio kestää 30–60 minuuttia.
     • Polttoainesäiliössä täytyy olla vähintään neljäsosan verran polttoainetta.
    • Kone on pysäköitävä pysäköintiregeneraatiota varten.
    PalautusTapahtuu, koska pysäköidyn palautuksen pyyntö on ohitettu, jolloin hiukkassuodatin voi olla vaarallisen tukossa• Kun nollaus odottaa- / pysäköintiregeneraation tai palautusregeneraation kuvake Graphic näytetään, palautusregeneraatiota pyydetään.
    • Palautusregeneraatio kestää enintään kolme tuntia.
    • Polttoainesäiliön täytyy olla vähintään puoliksi täynnä.
    • Kone on pysäköitävä palautusregeneraatiota varten.

    Hiukkassuodattimen regeneraation valikkojen käyttö

    Hiukkassuodattimen regeneraation valikkojen käyttö

    1. Vieritä PääVALIKOSSA alas kohtaan HUOLTO ja paina valintapainiketta.

    2. Vieritä kohdassa HUOLTO kohtaan DPF REGENERATION (Hiukkassuodattimen regeneraatio) ja paina valintapainiketta.

    3. Valitse tarvitsemasi regenerointitoiminto.

      g483678

      Kuva 30

    Aika edellisestä regeneraatiosta

    1. Avaa DPF REGENERATION (Hiukkassuodattimen regeneraatio) ‑valikko ja vieritä kohtaan LAST REGEN (Edellinen regeneraatio).

    2. Valitse LAST REGEN (Edellinen regeneraatio) -vaihtoehto.

    3. Määritä LAST REGEN (Edellinen regeneraatio) -kentässä, kuinka monta tuntia olet käyttänyt moottoria edellisen nollaus-, pysäköinti- tai palautusregeneraation jälkeen.

    4. Palaa paluupainikkeella DPF REGENERATION (Hiukkassuodattimen regeneraatio) ‑näyttöön.

      g483679

      Kuva 31

    Regeneraation eston asettaminen

    Vain nollausregeneraatio

    Nollausregeneraatio tuottaa enemmän moottorin pakokaasuja. Jos käytät laitetta puiden, pensaiden, korkean ruohon tai muiden lämpötilaherkkien kasvien tai materiaalien ympärillä, voit estää moottorin tietokonetta suorittamasta nollausregeneraatiota INHIBIT REGEN (Estä regeneraatio) -asetuksella.

    Note: INHIBIT REGEN (Estä regeneraatio) -vaihtoehtoa käytetään aina, kun konetta huolletaan suljetussa tilassa.

    Note: Jos asetat tietokeskuksen estämään regeneraation, tietokeskus näyttää ilmoituksen 15 minuutin välein, kun moottori pyytää nollausregeneraatiota.

    Important: Kun sammutat moottorin ja käynnistät sen uudelleen, Estä regeneraatio -asetus on oletusarvoisesti POIS.

    1. Avaa DPF REGENERATION (Hiukkassuodattimen regeneraatio) ‑valikko ja vieritä kohtaan INHIBIT REGEN (Estä regeneraatio).

    2. Valitse INHIBIT REGEN (Estä regeneraatio) -vaihtoehto.

    3. Vaihda regeneraation eston asetukseksi POIS tai PääLLä.

    Pysäköinti- tai palautusregeneraation valmistelu

    1. Varmista, että koneen polttoainesäiliössä on tarpeeksi polttoainetta suoritettavan regeneraatiotyypin mukaan:

      • Pysäköintiregeneraatio: Varmista, että polttoainesäiliössä on vähintään neljäsosan verran polttoainetta ennen pysäköintiregeneraatiota.

      • Palautusregeneraatio: Varmista, että polttoainesäiliö on vähintään puoliksi täynnä ennen palautusregeneraatiota.

    2. Siirrä kone ulos alueelle, jossa ei ole syttyviä materiaaleja tai esineitä, joita korkea lämpötila voi vahingoittaa.

    3. Pysäköi kone tasaiselle alustalle, siirrä kaikki säätimet VAPAA-asentoon, vapauta voimanulosotto ja laske leikkuuyksiköt.

    4. Kytke seisontajarru ja anna moottorin saavuttaa alhainen joutokäyntinopeus.

    Pysäköinti- tai palautusregeneraation suorittaminen

    Kun moottorin tietokone pyytää pysäköintiregeneraatiota, seuraa tietokeskuksessa näkyviä ohjeita:

    Important: Koneen tietokone peruu hiukkassuodattimen regeneraation, jos lisäät moottorin nopeutta alhaiselta joutokäynniltä tai vapautat seisontajarrun.

    1. Avaa DPF REGENERATION (Hiukkassuodattimen regeneraatio) ‑valikko ja vieritä kohtaan PARKED REGEN (Pysäköintiregeneraatio) tai RECOVERY REGEN (Palautusregeneraatio).

    2. Valitse PARKED REGEN (Pysäköintiregeneraatio) tai RECOVERY REGEN (Palautusregeneraatio).

      Note: Palautusregeneraation aloittaminen edellyttää, että syötät oikean PIN-koodin.

    3. Varmista REGEN PARAMETERS (Regeneroinnin parametrit) -näytössä, että polttoainetta on ¼ säiliön tilavuudesta, jos suoritat pysäköintiregeneraatiota, tai ½ säiliön tilavuudesta, jos suoritat palautusregeneraatiota. Varmista, että seisontajarru on kytketty ja moottorin nopeus on asetettu alhaiselle joutokäynnille. Jatka painamalla valintapainiketta.

    4. Jatka INITIATE DPF REGEN (Käynnistä hiukkassuodattimen regeneraatio) -näytössä painamalla seuraava-painiketta.

    5. Tietokeskus näyttää viestin INITIATE DPF REGEN (Käynnistä hiukkassuodattimen regeneraatio).

      Note: Peru regeneraatio tarvittaessa painamalla peruutuskuvaketta.

    6. Tietokeskuksessa näkyy aikaa jäljellä -viesti.

    7. Tietokeskus näyttää alkunäytön, ja regeneraation kuittauskuvake tulee näkyviin Graphic.

      Note: Kun hiukkassuodattimen regeneraatio on käynnissä, tietokeskuksessa näkyy korkean pakokaasujen lämpötilan kuvake Graphic.

    8. Kun moottorin tietokone saa valmiiksi pysäköinti- tai palautusregeneraation, tietokeskuksessa näkyy ilmoitus. Poistu alkunäyttöön painamalla mitä tahansa painiketta.

      Note: Jos regeneraatio ei valmistu, seuraa ilmoituksia ja poistu alkunäyttöön painamalla mitä tahansa painiketta.

    Pysäköinti- tai palautusregeneraation peruuttaminen

    Käynnissä olevan pysäköinti- tai palautusregeneraation voi peruuttaa PARKED REGEN CANCEL (Pysäköintiregeneraation peruutus)- tai RECOVERY REGEN CANCEL (Palautusregeneraation peruutus) -asetuksella.

    1. Avaa DPF REGENERATION (Hiukkassuodattimen regeneraatio) -valikko ja vieritä kohtaan PARKED REGEN (Pysäköintiregeneraatio) tai RECOVERY REGEN (Palautusregeneraatio).

    2. Peruuta pysäköintiregeneraatio tai palautusregeneraatio painamalla valintapainiketta.

      g483825

      Kuva 32

    Käyttövihjeitä

    Kaasun Nopea-asetus / ajonopeus

    Jotta koneen ja leikkuupöydän käytössä olisi tarpeeksi tehoa leikkuun aikana, pidä kaasu NOPEA-asennossa ja säädä ajonopeutta olosuhteiden mukaan. Vähennä ajonopeutta, kun leikkuuterien kuormitus kasvaa, ja lisää ajonopeutta, kun terien kuormitus pienenee.

    Leikkuusuunnan vaihto

    Vaihtele leikkuusuuntaa, jotta nurmeen ei muodostu vakoja ajan mittaan. Tämä helpottaa myös leikkuujätteen levittämistä, mikä puolestaan edistää maatumista ja lannoitusta.

    Leikkuunopeus

    Leikkuujäljen parantamiseksi ajonopeutta kannattaa hidastaa tietyissä olosuhteissa.

    Matalan leikkuun välttäminen

    Jos koneen leikkuuleveys on leveämpi kuin ennen käyttämässäsi koneessa, nosta leikkuukorkeutta, jotta et leikkaa epätasaista nurmea liian lyhyeksi.

    Valitse olosuhteisiin sopiva leikkuukorkeus

    Leikkaa yhden leikkuun aikana noin 25 mm tai korkeintaan â…“ ruohon korkeudesta. Poikkeuksellisen rehevässä ja tiheässä ruohikossa ajonopeutta on ehkä hidastettava ja/tai leikkuukorkeutta korotettava seuraavaksi korkeampaan asetukseen.

    Important: Jos leikataan yli kolmasosa ruohon pituudesta tai harvaa, pitkää ruohoa tai jos olosuhteet ovat kuivat, ilmassa kulkeutuvaa leikkuujätettä ja roskia sekä leikkuupöydän käyttölaitteen rasitusta voi vähentää käyttämällä terien tasaista osaa.

    Pitkän ruohon leikkaaminen

    Jos ruohon annetaan kasvaa hieman normaalia pidemmäksi tai jos se on hyvin kosteaa, leikkaa ruoho korkeammalla leikkuukorkeudella. Leikkaa ruoho sitten uudelleen normaalia, alempaa asetusta käyttäen.

    Leikkuukoneen puhtaanapito

    Poista leikkuujätteet ja lika leikkurin alapuolelta aina käytön jälkeen. Jos leikkurin sisälle kertyy ruohoa ja likaa, leikkuujäljestä tulee ennen pitkää epätyydyttävä.

    Puhdista moottori, äänenvaimennin, akkutila, seisontajarru, leikkuuyksiköt ja polttoaineen säilytysalue ruohosta, lehdistä tai liiallisesta rasvasta palovaaran vähentämiseksi. Puhdista öljy- ja polttoaineroiskeet.

    Terien kunnossapito

    • Pidä terät terävinä koko leikkuukauden ajan. Kun terät ovat terävät, ne leikkaavat siististi repimättä tai silppuamatta ruohoa. Repeytymien vuoksi ruohon reunat muuttuvat ruskeiksi, mikä heikentää kasvua ja altistaa kasvisairauksille.

    • Tarkista päivittäin, että terät ovat terävät ja että ne eivät ole kuluneet tai vaurioituneet. Teroita terät tarpeen vaatiessa.

    • Jos terä on vaurioitunut tai kulunut, vaihda se aitoon Toro-vaihtoterään. Katso terän vaihtamisen ohjeet leikkuuyksikön käyttöoppaasta.

    Käytön jälkeen

    Yleinen turvallisuus

    • Sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta. Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.

    • Vähennä tulipalon vaaraa poistamalla ruoho ja leikkuujäte leikkuuyksiköistä, käyttöpyöristä, äänenvaimentimista, jäähdytyssäleiköistä ja moottoritilasta. Puhdista öljy- ja polttoaineroiskeet.

    • Jos leikkuuyksiköt ovat kuljetusasennossa, käytä mekaanista varmistuslukkoa (jos saatavilla), ennen kuin jätät koneen ilman valvontaa.

    • Anna moottorin jäähtyä, ennen kuin varastoit laitteen suljettuun tilaan.

    • Irrota virta-avain ja sulje polttoaineen sulkuventtiili (jos asennettuna) ennen koneen varastointia tai kuljetusta.

    • Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).

    • Huolla ja puhdista turvavyöt tarpeen mukaan

    Koneen työntäminen

    Hätätilanteessa konetta voidaan liikuttaa hyvin lyhyen matkaa avaamalla hydraulipumpussa olevat ohitusventtiilit ja työntämällä konetta.

    Important: Ohitusventtiilien on oltava auki aina, kun konetta työnnetään tai hinataan. Sulje venttiilit, kun olet työntänyt tai hinannut koneen haluamaasi paikkaan.

    1. Nosta istuin. Katso Istuimen vapautus

    2. Paikanna ohitusventtiilit (Kuva 33), ja kierrä kutakin ohitusventtiiliä yksi kierros vastapäivään.

      Note: Tällöin hydraulineste pääsee ohittamaan pumpun ja pyörät voivat pyöriä.

      Important: Kierrä ohitusventtiiliä korkeintaan yksi kierros. Näin venttiilit eivät irtoa rungosta eikä nestettä pääse vuotamaan.

      g004644

      Kuva 33

      1. Oikea ohitusventtiili
      2. Vasen ohitusventtiili

    3. Varmista, että seisontajarru on vapautettu, ja työnnä kone haluamaasi paikkaan.

    4. Sulje venttiilit kiertämällä kutakin venttiiliä yksi kierros myötäpäivään (Kuva 33).

      Note: Älä kiristä venttiileitä liikaa.

    5. Kiristä venttiilit noin momenttiin 8 N·m.

      Important: Varmista, että ohitusventtiilit on suljettu ennen moottorin käynnistämistä. Jos moottoria käytetään ohitusventtiilien ollessa auki, vaihteisto ylikuumenee.

    Koneen kuljetus

    Käytä koneen kuljetukseen raskaaseen käyttöön tarkoitettua perävaunua tai lava-autoa. Varmista, että perävaunussa tai kuljetusajoneuvossa on kaikki lain vaatimat jarrut, valot ja merkinnät. Lue huolellisesti kaikki turvaohjeet. Nämä tiedot auttavat suojaamaan sinua, perhettäsi, lemmikkejäsi ja sivullisia loukkaantumiselta.

    Vaara

    Kaduilla ja teillä ajaminen ilman suuntavilkkuja, valoja, heijastavia merkintöjä tai hitaan ajoneuvon merkkiä on vaarallista ja saattaa aiheuttaa henkilövahinkoihin johtavan onnettomuuden.

    Älä aja koneella julkisella tiellä tai kadulla.

    1. Jos käytät perävaunua, kiinnitä se vetoajoneuvoon ja käytä turvaketjuja.

    2. Jos mahdollista, yhdistä perävaunun jarrut.

    3. Lastaa kone perävaunuun tai lava-autoon. Katso Koneen lastaus.

    4. Sammuta moottori, irrota avain, kytke seisontajarru ja sulje polttoaineventtiili.

    5. Kiinnitä kone kiinnityslenkeistä tiukasti perävaunuun tai lavalle hihnoilla, ketjuilla, vaijereilla tai köysillä (Kuva 34).

      g191318

      Kuva 34

      1. Ajoyksikön kiinnityssilmukat

    Koneen lastaus

    Ole erittäin varovainen lastatessasi konetta perävaunuun tai kuorma-autoon ja poistaessasi konetta niistä. Käytä toimenpiteeseen täysleveää ramppia, joka on konetta leveämpi. Aja kone ramppia ylös peruuttamalla ja alas etupuoli edellä (Kuva 35).

    g027995

    Kuva 35

    1. Aja ramppia ylös peruuttamalla.
    2. Aja ramppia alas etupuoli edellä.

    Important: Älä käytä kapeita erillisiä ramppeja koneen molemmilla puolilla.

    Vaara

    Koneen lastaaminen perävaunuun tai kuorma-autoon lisää kaatumisen mahdollisuutta, mikä voi aiheuttaa vakavan loukkaantumisen tai kuoleman.

    • Ole erittäin varovainen käyttäessäsi konetta rampilla.

    • Kun lastaat tai purat konetta, käytä turvavyötä ja varmista, että turvakaari on yläasennossa. Varmista, että turvakaaren ja suljetun peräkärryn katon väliin jää tilaa.

    • Käytä vain täysleveää ramppia. Älä käytä erillisiä ramppeja koneen molemmilla puolilla.

    • Rampin ja maanpinnan tai rampin ja perävaunun tai lava-auton lavan välinen kulma ei saa olla yli 15 astetta.

    • Varmista, että rampin pituus on vähintään neljä kertaa pidempi kuin perävaunun tai lava-auton lavan korkeus maahan. Näin varmistetaan, että rampin kulma tasaiseen maahan ei ole yli 15 astetta.

    • Aja kone ramppia ylös peruuttamalla ja alas etupuoli edellä.

    • Vältä koneen äkillistä kiihdyttämistä tai hidastamista rampilla ajettaessa, sillä tämä voi aiheuttaa hallinnan menetyksen tai kaatumisen.

    g027996

    Kuva 36

    1. Täysleveä ramppi säilytysasennossa
    2. Sivunäkymä täysleveästä rampista lastausasennossa
    3. Enintään 15 astetta
    4. Ramppi on vähintään 4 kertaa pidempi kuin perävaunun tai lava-auton lavan korkeus maahan
    5. H = perävaunun tai lava-auton lavan korkeus maahan.
    6. Perävaunu

    Kunnossapito

    Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

    Important: Lisää huoltotoimenpiteitä on moottorin käyttöoppaassa.

    Note: Kytkentä- ja hydraulikaavion voi tarvittaessa ladata maksuttomasti osoitteesta www.Toro.com etsimällä oman laitteen kotisivulla olevasta opaslinkistä.

    Turvallisuus huollon aikana

    • Suorita seuraavat toimenpiteet ennen käyttäjän paikalta poistumista:

      • Pysäköi kone tasaiselle alustalle.

      • Vapauta voimanulosotto ja laske lisälaitteet alas.

      • Kytke seisontajarru.

      • Sammuta moottori ja irrota virta-avain.

      • Odota, että kaikki liikkuvat osat ovat pysähtyneet.

    • Käytä asianmukaista vaatetusta, mukaan lukien silmiensuojaimia, pitkälahkeisia housuja ja lujatekoisia liukastumisen estäviä jalkineita. Pidä kädet, jalat, vaatteet, korut ja pitkät hiukset etäällä liikkuvista osista.

    • Jos jätät avaimen virtalukkoon, joku voi vahingossa käynnistää moottorin ja vahingoittaa vakavasti lähellä olijoita. Irrota avain virtalukosta ennen huoltoa.

    • Anna koneen osien jäähtyä ennen huollon suorittamista.

    • Jos leikkuuyksiköt ovat kuljetusasennossa, käytä mekaanista varmistuslukkoa (jos varusteena), ennen kuin jätät koneen ilman valvontaa.

    • Jos mahdollista, älä huolla konetta moottorin ollessa käynnissä. Pysy etäällä liikkuvista osista.

    • Käytä moottoria vain tiloissa, joissa on hyvä ilmanvaihto. Pakokaasut sisältävät hiilimonoksidia, joka on hengenvaarallinen hengitettäessä.

    • Tue kone pukeilla, kun työskentelet koneen alla.

    • Vapauta paine varovasti osista, joihin on varastoitunut energiaa.

    • Pidä kaikki koneen osat hyvässä kunnossa ja kaikkien laitteiden kiinnitykset ja erityisesti terien kiinnikkeet tiukalla.

    • Vaihda kaikki kuluneet tai vaurioituneet tarrat.

    • Käytä vain Toro-alkuperäisvaraosia, jotta kone toimii turvallisesti ja parhaalla mahdollisella tavalla. Muiden valmistajien varaosat voivat osoittautua vaarallisiksi, ja niiden käyttö voi johtaa tuotteen takuun raukeamiseen.

    Kunnossapitotaulukko

    HuoltoväliHuoltotoimenpide
    10 ensimmäisen käyttötunnin jälkeen
  • Kiristä rungon kiinnityspultit.
  • Kiristä pyöränmutterit.
    		•
    50 ensimmäisen käyttötunnin jälkeen
  • Vaihda leikkuuyksikön vaihteiston voiteluaine.
    		•
    200 ensimmäisen käyttötunnin jälkeen
  • Vaihda hydraulineste ja -suodatin.
    		•
    Aina ennen käyttöä tai päivittäin
  • Turvajärjestelmän testaus.
  • Tarkista moottoriöljyn määrä.
  • Tyhjennä vesi tai muut kertymät polttoainesuodattimesta/vedenerottimesta.
  • Tarkista moottorin jäähdytysnesteen määrä.
  • Puhdista jäähdytin paineilmalla (useammin pölyisissä tai likaisissa olosuhteissa).
  • Tarkista hydraulinesteen määrä.
  • Puhdista leikkuuyksikkö ja kone.
  • Puhdista ja huolla turvavyö.
  • Koneen puhdistus.
    		•
    50 käyttötunnin välein
  • Rasvaa laakereiden ja holkkien rasvanipat(useammin likaisissa tai pölyisissä olosuhteissa ja jokaisen pesun jälkeen).
  • Tarkista akun kaapeleiden kytkennät.
  • Rengaspaineen tarkistus
    		•
    100 käyttötunnin välein
  • Tarkista laturin hihnan kireys.
    		•
    150 käyttötunnin välein
  • Tarkista leikkuuyksikön vaihteistossa oleva voiteluaine.
    		•
    200 käyttötunnin välein
  • Tarkista jäähdytysjärjestelmän letkut ja tiivisteet. Vaihda, jos ne ovat halkeilleet tai repeytyneet.
  • Kiristä pyöränmutterit.
    		•
    250 käyttötunnin välein
  • Vaihda moottoriöljy ja suodatin.
    		•
    400 käyttötunnin välein
  • Vaihda leikkuuyksikön vaihteiston voiteluaine.
  • Huolla ilmanpuhdistimen suodatin.– huolla suodatin myös silloin, kun ilmanpuhdistimen ilmaisin näyttää punaista. Huolla ilmanpuhdistimen suodatin useammin erittäin pölyisissä tai likaisissa olosuhteissa.
  • Huolla ilmanpuhdistin.
  • Vaihda polttoainesuodatin.
  • Vaihda polttoainesuodattimen kotelo.
  • Tarkista polttoaineletkut ja liitännät.
    		•
    800 käyttötunnin välein
  • Tyhjennä ja puhdista polttoainesäiliö.
  • Vaihda hydraulineste ja -suodatin.
  • Tarkista moottorin venttiilivälykset. Katso lisäohjeet moottorin käyttöoppaasta.
    		•
    1500 käyttötunnin välein
  • Vaihda liikkuvat letkut.
    		•
    3000 käyttötunnin välein
  • Pura, puhdista ja kokoa hiukkassuodattimen nokisuodatin,tai puhdista nokisuodatin, jos moottoriviat spn 3720, fmi 16 tai spn 3720, fmi 0 näkyvät tietokeskuksessa.
    		•
    Ennen varastointia
  • Tyhjennä ja puhdista polttoainesäiliö.
    		•
    Kahden vuoden välein
  • Huuhtele jäähdytysjärjestelmä ja vaihda neste.
    		•

    Päivittäisen huollon tarkastuslista

    Ota tästä sivusta kopioita.

    Tarkistettavat kohdatViikolle:
    MaTiKeToPeLaSu
    Tarkista turvajärjestelmän toiminta.
    Tarkista suuntain ala-asennossa (jos on).
    Tarkista seisontajarrun toiminta.
    Tarkista polttoaineen määrä.
    Tarkista hydraulinesteen määrä.
    Tarkista moottoriöljyn määrä.
    Tarkista jäähdytysnesteen määrä.
    Tarkista veden/polttoaineen erotin.
    Tarkista ilmansuodattimen rajoitinilmaisin.1
    Tarkista, ettei jäähdyttimessä ja säleikössä ole roskia.
    Kuuntele, kuuluuko moottorista epätavallisia ääniä.2
    Kuuntele, kuuluuko käytettäessä outoja ääniä.
    Tarkista, ettei hydrauliletkuissa ole vaurioita.
    Tarkista nestevuodot.
    Tarkista rengaspaine.
    Tarkista mittareiden toiminta.
    Tarkista terien kunto.
    Voitele kaikki rasvanipat.3
    Puhdista kone
    Korjaa maalipinnan vauriot.

    1. Jos merkkivalo palaa punaisena

    2. Tarkista hehkutulppa ja ruiskutussuuttimet, jos käynnistys on hidas, savua on liikaa tai käyntiääni on karkea.

    3. Välittömästi jokaisen pesun jälkeen, luettelon mukaisesta huoltovälistä riippumatta.

    Todetut viat
    Tarkastuksen suoritti:
    VikaPäivämääräHuomio




    Varoitus

    Jos jätät avaimen virtalukkoon, joku voi vahingossa käynnistää moottorin ja vahingoittaa vakavasti lähellä olijoita.

    Irrota avain virtalukosta ennen huollon aloitusta.

    Voitelu

    Laakerien ja holkkien rasvaus

    HuoltoväliHuoltotoimenpide
    50 käyttötunnin välein
  • Rasvaa laakereiden ja holkkien rasvanipat(useammin likaisissa tai pölyisissä olosuhteissa ja jokaisen pesun jälkeen).
    		•

    Koneessa on rasvanippoja, jotka on voideltava säännöllisesti litiumrasvalla nro 2. Voitelu on tehtävä useammin likaisissa tai pölyisissä olosuhteissa, sillä laakereihin ja holkkeihin tunkeutuva lika nopeuttaa kulumista.

    1. Pyyhi rasvanipat puhtaaksi, ettei epäpuhtauksia pääse laakeriin tai holkkiin.

    2. Pumppaa rasvaa rasvanippoihin.

    3. Pyyhi pois ylimääräinen rasva.

    Note: Laakereiden käyttöikä saattaa lyhentyä väärien pesukäytäntöjen takia. Älä pese konetta sen ollessa vielä kuuma ja vältä laakereiden ja tiivisteiden suihkuttamista korkealla paineella tai suurella määrällä nestettä.

    Leikkuuyksikön vaihteiston voiteluhuolto

    Vaihteistossa on käytettävä SAE EP90W -vaihteistoöljyä. Vaikka vaihteisto toimitetaan tehtaalta voiteluaineella täytettynä, tarkista leikkuuyksikön voiteluaineen määrä ennen sen käyttöä ja kohdan Leikkuuyksikön vaihteiston voiteluaineen tarkistus suositusten mukaisesti.

    Leikkuuyksikön vaihteiston voiteluaineen tarkistus

    HuoltoväliHuoltotoimenpide
    150 käyttötunnin välein
  • Tarkista leikkuuyksikön vaihteistossa oleva voiteluaine.
    		•

    1. Pysäköi kone ja leikkuuyksikkö tasaiselle alustalle.

    2. Laske leikkuuyksikkö 2,5 cm:n leikkuukorkeuteen.

    3. Vapauta voimanulosotto, siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon ja kytke seisontajarru.

    4. Siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

    5. Nosta jalkatuki, jolloin leikkuuyksikön yläpuoli tulee näkyviin.

    6. Irrota mittatikku/täyttötulppa vaihteiston yläosasta ja varmista, että voiteluaineen pinta on mittatikun merkintöjen välissä (Kuva 37).

      g004502

      Kuva 37

      1. Täyttötulppa ja mittatikku

    7. Jos voiteluainetta on vähän, lisää sitä, kunnes sen pinta on mittatikun merkintöjen välissä.

      Important: Älä käytä liikaa voiteluainetta, jotta vaihteisto ei vaurioidu.

    Leikkuuyksikön vaihteiston voiteluaineen vaihto

    HuoltoväliHuoltotoimenpide
    50 ensimmäisen käyttötunnin jälkeen
  • Vaihda leikkuuyksikön vaihteiston voiteluaine.
    		•
    400 käyttötunnin välein
  • Vaihda leikkuuyksikön vaihteiston voiteluaine.
    		•

    1. Pysäköi kone ja leikkuuyksikkö tasaiselle alustalle.

    2. Laske leikkuuyksikkö 2,5 cm:n leikkuukorkeuteen.

    3. Vapauta voimanulosotto, siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon ja kytke seisontajarru.

    4. Siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

    5. Nosta jalkatuki, jolloin leikkuuyksikön yläpuoli tulee näkyviin.

    6. Irrota vaihteiston päällä oleva mittatikku/täyttötulppa (Kuva 37).

    7. Sijoita vaihteiston etupuolella alhaalla olevan tyhjennystulpan alle suppilo ja tyhjennysastia, irrota tulppa ja valuta voiteluaine astiaan.

    8. Laita tyhjennystulppa takaisin paikalleen.

    9. Lisää voiteluainetta noin 283 ml, kunnes sen pinta on mittatikun merkintöjen välissä.

      Important: Älä käytä liikaa voiteluainetta, jotta vaihteisto ei vaurioidu.

    Moottorin huolto

    Moottorin turvallinen käyttö

    • Sammuta moottori ja irrota virta-avain ennen öljyn tarkistusta tai lisäystä kampikammioon.

    • Älä muuta kierrosnopeussäätimen nopeutta tai käytä moottoria ylikierroksilla.

    Ilmanpuhdistimen tarkastus

    HuoltoväliHuoltotoimenpide
    400 käyttötunnin välein
  • Huolla ilmanpuhdistimen suodatin.– huolla suodatin myös silloin, kun ilmanpuhdistimen ilmaisin näyttää punaista. Huolla ilmanpuhdistimen suodatin useammin erittäin pölyisissä tai likaisissa olosuhteissa.
    		•

    1. Tarkista, ettei ilmanpuhdistimen rungossa ole vaurioita, jotka voisivat aiheuttaa ilmavuodon. Vaihda vaurioitunut ilmanpuhdistimen runko.

    2. Tarkista, että ilmanottojärjestelmässä ei ole vuotoja, vaurioita tai löysiä letkunkiristimiä.

    3. Huolla ilmanpuhdistimen suodatin (Kuva 38).

      Important: Älä ylihuolla ilmansuodatinta.

      g243914

      Kuva 38

      1. Ilmanpuhdistimen suojus
      2. Tiiviste
      3. Suodatin
      4. Ilmanpuhdistimen runko
      5. Ilmanpuhdistimen ilmaisin
      6. Ilmanpuhdistimen lukitsin
      7. Kuminen poistoventtiili

    4. Varmista, että suojus on asetettu oikein ja että se on tiiviisti ilmanpuhdistimen rungon ympärillä.

    Ilmanpuhdistimen huolto

    HuoltoväliHuoltotoimenpide
    400 käyttötunnin välein
  • Huolla ilmanpuhdistin.
    		•

    Note: Jos suojuksen vaahtomuovitiiviste on vaurioitunut, vaihda se.

    Important: Älä käytä korkeapaineista ilmaa, sillä se voi työntää lian suodattimen läpi ilmanottokanavaan.

    Important: Älä puhdista käytettyä suodatinta, sillä sen materiaali saattaa vaurioitua.

    Important: Älä käytä viallista suodatinta.

    Important: Älä paina suodattimen joustavaa keskikohtaa.

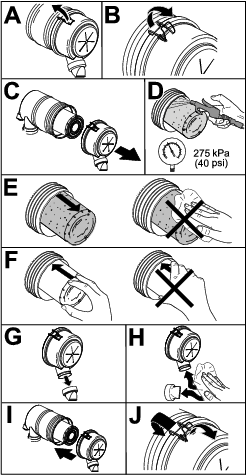

    g243913

    Kuva 39

    Moottoriöljyn huolto

    Öljyluokitus

    Käytä vähintään seuraavien määritysten mukaista korkealaatuista, vähätuhkaista moottoriöljyä:

    • API-huoltoluokitus CJ-4 tai korkeampi

    • ACEA-huoltoluokitus E6

    • JASO-huoltoluokitus DH-2

    Important: Jos käytetään moottoriöljyä, jonka luokitus ei ole API CJ-4 tai korkeampi, ACEA E6 tai JASO DH-2, hiukkassuodatin saattaa tukkeutua tai moottori vahingoittua.

    Käytä seuraavaa moottoriöljyn viskositeettiluokitusta:

    • Suositus: SAE 15W-40 (yli -18 °C) F)

    • Vaihtoehto: SAE 10W-30 tai 5W-30 (kaikki lämpötilat)

    Toro Premium -moottoriöljyä on saatavana valtuutetulta Toro-jälleenmyyjältä (viskositeettiluokitus 15W-40 tai 10W-30). Katso osanumerot osaluettelosta.

    Moottoriöljyn määrän tarkistus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkista moottoriöljyn määrä.
    		•

    Moottori toimitetaan kampikammio öljyllä täytettynä, mutta öljymäärä on kuitenkin tarkistettava ennen moottorin ensimmäistä käynnistystä ja sen jälkeen.

    Important: Tarkista moottoriöljy päivittäin. Jos moottoriöljyn määrä on mittatikun Full-merkin yläpuolella, moottoriöljyyn on ehkä sekoittunut polttoainetta.Jos moottoriöljyn määrä on Full-merkin yläpuolella, vaihda moottoriöljy.

    Paras aika tarkistaa moottoriöljy on moottorin ollessa viileä ennen päivän ensimmäistä käynnistystä. Jos moottori on ollut käynnissä, anna öljyn valua takaisin öljypohjaan ainakin 10 minuutin ajan ennen tarkistusta. Jos öljyn taso on mittatikun Add-merkinnän kohdalla tai sen alapuolella, lisää öljyä mittatikun Full-merkintään saakka.Älä täytä moottoria liian täyteen öljyä.

    Important: Pidä moottoriöljyn määrä mittatikun ylä- ja alarajojen välissä. Moottori saattaa pysähtyä, jos öljyä on sitä käytettäessä liian vähän tai liian paljon.

    1. Pysäköi kone tasaiselle alustalle.

    2. Vapauta konepellin salvat ja avaa konepelti.

    3. Poista mittatikku, pyyhi puhtaaksi, työnnä takaisin ja vedä uudestaan ulos.

      Öljyn pinnan on oltava oikealla alueella (Kuva 40).

      g020435

      Kuva 40

      1. Mittatikku
      2. Öljyntäyttökorkki

    4. Jos öljyn pinta jää oikean alueen alle, irrota täyttöaukon korkki (Kuva 40) ja lisää öljyä, kunnes pinta yltää Full-merkkiin saakka.

      Important: Älä täytä moottoria liian täyteen öljyä.

      Note: Kun käytät eri öljyä, tyhjennä kaikki vanha öljy kampikammiosta ennen uuden öljyn lisäämistä.

    5. Asenna öljyntäyttökorkki ja mittatikku.

    6. Sulje konepelti ja salpaa se kiinni.

    Kampikammion öljytilavuus

    5,2 l suodattimen kanssa.

    Moottoriöljyn ja öljynsuodattimen vaihto

    HuoltoväliHuoltotoimenpide
    250 käyttötunnin välein
  • Vaihda moottoriöljy ja suodatin.
    		•

    1. Irrota öljyn tyhjennystulppa (Kuva 41) ja anna öljyn valua tyhjennysastiaan. Kun kaikki öljy on tyhjentynyt, asenna tyhjennystulppa takaisin.

      g021890

      Kuva 41

      1. Öljyntyhjennystulppa
      2. Öljynsuodatin

    2. Irrota öljynsuodatin (Kuva 41). Levitä ohut kerros puhdasta öljyä uuden suodattimen tiivisteeseen ennen asennusta. Älä kiristä liikaa.

    3. Lisää öljyä kampikammioon. Katso Moottoriöljyn määrän tarkistus.

    Hapetuskatalysaattorin ja nokisuodattimen huolto

    HuoltoväliHuoltotoimenpide
    3000 käyttötunnin välein
  • Pura, puhdista ja kokoa hiukkassuodattimen nokisuodatin,tai puhdista nokisuodatin, jos moottoriviat spn 3720, fmi 16 tai spn 3720, fmi 0 näkyvät tietokeskuksessa.
    		•

    Jos moottoriviat , tai näkyvät tietokeskuksessa (Kuva 42), puhdista nokisuodatin seuraavalla tavalla:

    g214715g213864g213863

    Kuva 42

    1. Tietoja hapetuskatalysaattorin ja hiukkassuodattimen nokisuodattimen purkamisesta ja kokoamisesta on huolto-oppaan moottoria koskevassa kohdassa.

    2. Hapetuskatalysaattorin ja nokisuodattimen varaosia tai huoltoa saa ottamalla yhteyden valtuutettuun Toro-jälleenmyyjään.

    3. Ota yhteys valtuutettuun Toro-jälleenmyyjään ja anna tämän nollata moottorin ECU puhtaan hiukkassuodattimen asennuksen jälkeen.

    Polttoainejärjestelmän huolto

    Note: Katso polttoainesuositukset kohdasta Polttoaineen tiedot.

    Hengenvaara

    Tietyissä olosuhteissa dieselpolttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja räjähdysherkkiä. Polttoaineen aiheuttamasta tulipalosta tai räjähdyksestä voi olla seurauksena palovammoja ja omaisuusvahinkoja.

    • Täytä polttoainesäiliö suppilon avulla ulkona tai avoimessa tilassa, kun moottori on sammutettu ja jäähtynyt. Pyyhi läikkynyt polttoaine pois.

    • Polttoainesäiliötä ei saa täyttää aivan täyteen. Lisää polttoainetta polttoainesäiliöön, kunnes pinta on täyttökaulan alareunan tasalla.

    • Älä tupakoi polttoainetta käsitellessäsi ja pysy kaukana avotulesta tai paikoista, joissa kipinä voi sytyttää polttoainehöyryt.

    • Säilytä polttoaine puhtaassa, turvallisuushyväksytyssä säiliössä. Pidä korkki suljettuna.

    Polttoainesuodattimen huolto

    HuoltoväliHuoltotoimenpide
    400 käyttötunnin välein
  • Vaihda polttoainesuodatin.
    		•

    1. Puhdista polttoainesuodatinpään ympäristö (Kuva 43).

      g021576

      Kuva 43

      1. Polttoainesuodatinpää
      2. Polttoainesuodatin

    2. Irrota suodatin ja puhdista suodatinpään asennuspinta (Kuva 43).

    3. Voitele suodattimen tiiviste puhtaalla voitelevalla moottoriöljyllä. Katso lisätietoja koneen mukana toimitetusta moottorin käyttöoppaasta.

    4. Asenna kuiva suodatinkotelo käsin, kunnes tiiviste koskettaa suodatinpäätä. Kierrä sitten vielä puoli kierrosta.

    5. Käynnistä moottori ja tarkista, ettei polttoainetta vuoda suodatinpään alueelta.

    Vedenerottimen huolto

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tyhjennä vesi tai muut kertymät polttoainesuodattimesta/vedenerottimesta.
    		•
    400 käyttötunnin välein
  • Vaihda polttoainesuodattimen kotelo.
    		•

    Huolla vedenerotin (Kuva 44).

    Kun olet vaihtanut vedenerottimen, käännä avain KäYNNISSä-asentoon 10 sekunniksi, mutta älä käynnistä moottoria. Käännä avain pysäytysasentoon ja toista tämä vielä kaksi kertaa.

    g031412

    Kuva 44

    Polttoainesäiliön tyhjennys

    HuoltoväliHuoltotoimenpide
    800 käyttötunnin välein
  • Tyhjennä ja puhdista polttoainesäiliö.
    		•
    Ennen varastointia
  • Tyhjennä ja puhdista polttoainesäiliö.
    		•

    Tyhjennä ja puhdista polttoainesäiliö aikataulun mukaisten huoltovälien ulkopuolella, jos polttoainejärjestelmä likaantuu tai jos kone on tarkoitus varastoida pitkäksi aikaa. Huuhtele säiliö puhtaalla polttoaineella.

    Polttoaineletkujen ja liitäntöjen tarkastus

    HuoltoväliHuoltotoimenpide
    400 käyttötunnin välein
  • Tarkista polttoaineletkut ja liitännät.
    		•

    Tarkasta, että polttoaineputkissa ei ole haurastumia, vaurioita tai löysiä liitäntöjä.

    Sähköjärjestelmän huolto

    Sähköjärjestelmän turvallinen käyttö

    • Irrota akun kytkennät ennen kuin korjaat konetta. Irrota ensin miinusnavan akkukenkä ja vasta sitten plusnavan akkukenkä. Kytke ensin plusnavan akkukenkä ja vasta sitten miinusnavan akkukenkä.

    • Lataa akku avoimessa tilassa, jossa on hyvä ilmanvaihto, kaukana kipinöistä ja avotulesta. Irrota laturin virtajohto ennen kuin kytket laturin akkuun tai irrotat sen akusta. Käytä suojavaatetusta ja eristettyjä työkaluja.

    Akun huolto

    HuoltoväliHuoltotoimenpide
    50 käyttötunnin välein
  • Tarkista akun kaapeleiden kytkennät.
    		•

    Pidä akun yläpuoli puhtaana. Jos kone varastoidaan erityisen kuumaan paikkaan, akku tyhjenee nopeammin kuin viileässä.

    Pidä akun yläosa puhtaana pesemällä se ajoittain ammoniakkiin tai ruokasoodaliuokseen kastetulla harjalla. Huuhtele yläosan pinta vedellä puhdistuksen jälkeen. Älä irrota täyttöaukkojen korkkeja akun puhdistuksen ajaksi.

    Akun kaapeleiden on oltava tiukasti kiinni akun navoissa, jotta sähkökytkentä toimii hyvin.

    Jos navat ruostuvat, irrota kaapelit – miinuskaapeli (-) ensin – ja raaputa liittimiä ja napoja erikseen. Kytke kaapelit – pluskaapeli (+) ensin – ja levitä napojen päälle vaseliinia.

    Vaara

    Akun navat tai metallityökalut voivat aiheuttaa oikosulun koskettaessaan koneen metalliosia, mistä voi seurata kipinöitä. Kipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.

    • Kun irrotat tai asennat akun, älä anna akun napojen koskettaa koneen metalliosia.

    • Älä anna metallityökalujen aiheuttaa oikosulkua akun napojen ja koneen metalliosien välille.

    Vaara

    Akun kaapeleiden virheellinen asennus voi vahingoittaa konetta ja kaapeleita aiheuttaen kipinöitä. Kipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.

    • Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.

    • Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelin (musta) kytkemistä.

    Akun säilytys

    Jos kone varastoidaan yli 30 päivän ajaksi, irrota akku ja lataa se täyteen. Säilytä sitä hyllyllä tai koneessa. Jos säilytät akkua koneessa, älä kytke kaapeleita. Varastoi akku viileässä ympäristössä, jotta akku ei tyhjene nopeasti itsestään. Varmista, että akku on ladattu täyteen, jotta se ei jäädy. Täysin ladatun akun ominaispaino on 1,265–1,299.

    Sulakkeiden tarkastus

    Sulakkeet sijaitsevat ohjauspaneelin alla. Niihin päästään käsiksi sivupaneelin kannen kautta (Kuva 45). Avaa sivupaneelin kansi vapauttamalla kaksi salpaa ja vetämällä sitä ulos.

    Jos kone pysähtyy tai sähköjärjestelmässä on muita vikoja, tarkasta sulakkeet. Irrota sulakkeet yksi kerrallaan ja tarkista, ovatko ne palaneet.

    Important: Jos sulakkeita on vaihdettava, uuden sulakkeen tyypin ja ampeeriluvun on oltava sama kuin vanhan sulakkeen. Muutoin sähköjärjestelmä voi vahingoittua. Kunkin sulakkeen kuvaus ja ampeeriluku on merkitty sulakkeiden vieressä olevaan tarraan (Kuva 46).

    Note: Jos sulake palaa usein, sähköjärjestelmässä voi olla oikosulku, ja valtuutetun huoltoteknikon on huollettava sähköjärjestelmä.

    g544468

    Kuva 45

    1. Salpa
    2. Sivupaneelin kansi
    decal110-9796nc

    Kuva 46

    Vetojärjestelmän huolto

    Rengaspaineen tarkistus

    HuoltoväliHuoltotoimenpide
    50 käyttötunnin välein
  • Rengaspaineen tarkistus
    		•

    Pidä etu- ja takarenkaiden rengaspaine ohjeiden mukaisena (Kuva 47). Takarenkaiden oikea ilmanpaine on 1,24 bar ja kääntöpyörien oikea ilmanpaine on 1,03 bar. Epätasainen rengaspaine saattaa tehdä leikkuujäljestä epätasaisen.

    Note: Tarkista paine, kun renkaat ovat kylmät, jotta painelukema olisi mahdollisimman tarkka.

    g001055

    Kuva 47

    Kääntöpyörien ja laakereiden vaihto

    1. Uuden kääntöpyöräkokoonpanon, kartiolaakerit ja laakeritiivisteet saa valtuutetulta Toro-jälleenmyyjältä.

    2. Irrota lukkomutteri pultista (Kuva 48).

      g004760

      Kuva 48

      1. Lukkomutteri
      2. Laakerin välikappale
      3. Ulompi laakeritiiviste
      4. Kartiolaakeri
      5. Sisempi laakeritiiviste
      6. Välikappale
      7. Kääntöpyörä
      8. Akselipultti
      9. Kääntöpyörän haarukka

    3. Tartu kääntöpyörään ja irrota pultti haarukasta tai kääntövarresta.

    4. Hävitä vanha kääntöpyörä ja laakerit.

    5. Kokoa kääntöpyörä työntämällä rasvatut kartiolaakerit ja tiivisteet pyörän napaan kuvan mukaisesti (Kuva 48).

    6. Liu’uta välikappale pyörän napaan laakereiden läpi siten, että välikappale ja kaksi laakerin välikappaletta jäävät pyörän navan sisään.

      Important: Varmista, että tiivisteen huuli ei ole taittunut sisäänpäin.

    7. Asenna kääntöpyöräkokoonpano kääntöpyörän haarukan väliin ja kiinnitä se pultilla ja lukkomutterilla.

    8. Kiristä lukkomutteria, kunnes pyörä ei enää pääse pyörimään vapaasti, ja löysää sitä sitten juuri sen verran, että pyörä pääsee pyörimään vapaasti.

    9. Pumppaa voitelupistoolilla kääntöpyörän rasvanippaan litiumrasvaa nro 2.

    Jäähdytysjärjestelmän huolto

    Jäähdytysjärjestelmän turvallinen käyttö

    • Jäähdytysneste on myrkyllistä. Pidä poissa lasten ja lemmikkieläinten ulottuvilta.

    • Paineella suihkuava kuuma jäähdytysneste, kuuma jäähdytin ja sitä ympäröivät osat voivat aiheuttaa vakavia palovammoja.

      • Anna moottorin jäähtyä ainakin 15 minuuttia ennen jäähdyttimen korkin irrottamista.

      • Käytä korkkia käsitellessäsi liinaa ja aukaise korkki hitaasti, jotta paine pääsee pois.

    • Älä käytä konetta, jos suojukset eivät ole paikoillaan.

    • Pidä sormet, kädet ja vaatteet etäällä pyörivästä tuulettimesta ja käyttöhihnasta.

    Jäähdytysnesteen tiedot

    Jäähdytysnestesäiliö on täytetty tehtaalla veden ja etyleeniglykolipohjaisen käyttöikää pidentävän jäähdytysnesteen seoksella (seossuhde 50:50).

    Important: Käytä vain kaupallisesti saatavia jäähdytysnesteitä, jotka täyttävät Käyttöikää pidentävien jäähdytysnesteiden vaatimukset -taulukossa luetellut määritykset.Älä käytä koneessa tavallista (vihreää) epäorgaaniseen happotekniikkaan (IAT) perustuvaa jäähdytysnestettä. Älä sekoita tavallista jäähdytysnestettä ja käyttöikää pidentävää jäähdytysnestettä keskenään.

    Jäähdytysnestetyyppien taulukko

    Etyleeniglykolijäähdytysnesteen tyyppi

    Korroosionestoaineen tyyppi

    Käyttöikää pidentävät jäätymisenestoaineet

    Orgaaninen happotekniikka (OAT)

    Important: Älä yritä erottaa tavallista (vihreää) epäorgaaniseen happotekniikkaan (IAT) perustuvaa ja käyttöikää pidentävää jäähdytysnestetyyppiä toisistaan värin perusteella.Jäähdytysnestevalmistajat voivat värjätä käyttöikää pidentävää jäähdytysnestettä joillakin seuraavista väreistä: punainen, vaaleanpunainen, oranssi, keltainen, sininen, sinivihreä, violetti ja vihreä. Käytä jäähdytysnestettä, joka täyttää Käyttöikää pidentävien jäähdytysnesteiden vaatimukset -taulukossa luetellut määritykset.

    Käyttöikää pidentävien jäähdytysnesteiden vaatimukset

    ATSM International

    SAE International

    D3306 ja D4985

    J1034, J814 ja 1941

    Important: Jäähdytysneste on sekoitettava veteen, ja seoksen suhteen on oltava 50/50.

    • Suositus: kun sekoitukseen käytetään jäähdytysnestetiivistettä, se on sekoitettava tislattuun veteen.

    • Suositeltu vaihtoehto: jos tislattua vettä ei ole saatavilla, käytä tiivisteen sijaan valmiiksi sekoitettua jäähdytysnestettä.

    • Vähimmäisvaatimus: jos tislattua vettä ja valmiiksi sekoitettua jäähdytysnestettä ei ole saatavilla, sekoita jäähdytysnestetiiviste puhtaaseen juomakelpoiseen veteen.

    Jäähdytysjärjestelmän tarkastus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkista moottorin jäähdytysnesteen määrä.
    		•

    Jäähdytysjärjestelmä on täytetty veden ja etyleeniglykolipakkasnesteen seoksella (seossuhde 50:50). Jäähdytysjärjestelmän tilavuus on 7,5 litraa.

    1. Tarkista paisuntasäiliön jäähdytysnesteen määrä (Kuva 49).

      Note: Jäähdytysnestetason on oltava säiliön reunassa olevien merkkien sisällä.

      g022120

      Kuva 49

      1. Paisuntasäiliö

    2. Jos jäähdytysnestettä on liian vähän, irrota paisuntasäiliön korkki ja lisää nestettä.

      Important: Älä täytä liikaa.

    3. Asenna paisuntasäiliön korkki.

    Jäähdyttimen puhdistus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Puhdista jäähdytin paineilmalla (useammin pölyisissä tai likaisissa olosuhteissa).
    		•
    200 käyttötunnin välein
  • Tarkista jäähdytysjärjestelmän letkut ja tiivisteet. Vaihda, jos ne ovat halkeilleet tai repeytyneet.
    		•
    1500 käyttötunnin välein
  • Vaihda liikkuvat letkut.
    		•
    Kahden vuoden välein
  • Huuhtele jäähdytysjärjestelmä ja vaihda neste.
    		•

    Puhdista jäähdytin, jotta moottori ei ylikuumene.

    Note: Jos leikkuuyksikkö tai moottori sammuu ylikuumenemisen vuoksi, tarkista, onko jäähdyttimeen kertynyt roskia.

    Puhdista jäähdytin seuraavasti:

    1. Avaa konepelti.

    2. Työskentele jäähdyttimen tuulettimen puolelta käsin ja puhalla roskat pois matalapaineisella (3,45 bar) paineilmalla. Toista jäähdyttimen etupuolella ja tuulettimen toisella puolella.

      Important: Älä käytä vettä.

    3. Kun jäähdytin on puhdistettu perusteellisesti, poista jäähdyttimen alustassa olevaan kanavaan mahdollisesti kertynyt jäte.

    4. Sulje konepelti.

    Jarrujen huolto

    Seisontajarrun turvakytkimen säätö

    1. Sammuta moottori, siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon, kytke seisontajarru ja irrota virta-avain.

    2. Irrota etupaneelin kiinnityspultit ja irrota paneeli (Kuva 50).

      g020875

      Kuva 50

      1. Pultti
      2. Ohjauspaneeli

    3. Löysää kaksi vastamutteria, joilla seisontajarrun turvakytkin on kiinnitetty asennuskannattimeen.

      g031811

      Kuva 51

      1. Jarruakselin anturi
      2. 4 mm
      3. Vastamutteri
      4. Seisontajarrun turvakytkin

    4. Siirrä kytkintä ylös tai alas kannattimessa, kunnes jarruakselin anturin ja kytkimen tapin välinen etäisyys on 4 mm kuvan mukaisesti (Kuva 51).

      Note: Varmista, että jarruakselin anturi ei kosketa kytkimen tappia.

    5. Kiristä kytkimen vastamutterit.

    6. Tarkista säädöt seuraavasti:

      1. Varmista, että seisontajarru on kytketty, ja poistu istuimelta. Käynnistä moottori.

      2. Siirrä ohjausvivut pois LUKITTU VAPAA -asennosta.

        Note: Moottorin pitäisi sammua. Jos näin ei käy, tarkista kytkimen säätö.

    7. Asenna etupaneeli.

    Hihnan huolto

    Laturin hihnan kireyden tarkistus

    HuoltoväliHuoltotoimenpide
    100 käyttötunnin välein
  • Tarkista laturin hihnan kireys.
    		•

    1. Paina laturin hihnaa 44 N:n voimalla hihnapyörien puolivälistä.

    2. Jos painuma ei ole 10 mm, löysää laturin kiinnityspultteja (Kuva 52).

      g008932

      Kuva 52

      1. Kiinnityspultti
      2. Laturi

    3. Löysää tai kiristä laturin hihnaa.

    4. Kiristä kiinnityspultit.

    5. Varmista oikea kireys tarkistamalla hihnan painuma uudelleen.

    Ohjausjärjestelmän huolto

    Ohjausvivun vapaa-asennon turvakytkimen säätö

    1. Sammuta moottori, siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon, kytke seisontajarru ja irrota virta-avain.

    2. Irrota etupaneelin kiinnityspultit ja irrota paneeli (Kuva 53).

      g020875

      Kuva 53

      1. Pultti
      2. Ohjauspaneeli

    3. Avaa kaksi turvakytkimen kiinnitysruuvia (Kuva 54).

      g004763

      Kuva 54

      1. Ohjausvipu
      2. Vapaa-asennon kytkin
      3. Ruuvi
      4. 0,4–1 mm

    4. Pidä ohjausvipua runkoa vasten ja siirrä kytkintä vipua kohti, kunnes vivun ja kytkimen rungon välinen etäisyys on 0,4–1 mm kuvan mukaisesti (Kuva 54).

    5. Kiinnitä kytkin.

    6. Toista vaiheet 3–5 toisen vivun kohdalla.

    7. Asenna etupaneeli.

    Ohjausvivun vapaa-asennon palautuksen säätö

    Jos liikkeenohjausvivut eivät kohdistu vapaa-asennon koloihin, kun ne vapautetaan PERUUTUS-asennosta, niitä on säädettävä. Säädä kukin vipu, jousi ja tanko erikseen.

    1. Vapauta voimanulosotto (PTO), siirrä ohjausvipu LUKITTU VAPAA -asentoon ja kytke seisontajarru.

    2. Siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

    3. Irrota etupaneelin kiinnityspultit ja irrota paneeli (Kuva 55).

      g020875

      Kuva 55

      1. Pultti
      2. Ohjauspaneeli

    4. Siirrä ohjausvipu VAPAALLE, mutta älä lukitse sitä (Kuva 57).

    5. Vedä vipua taakse, kunnes liitintappi (varressa kääntöakselin yläpuolella) koskettaa aukon päätä (alkaa juuri lisätä painetta jouseen) kuvan mukaisesti (Kuva 56).

      g004651

      Kuva 56

      1. Liitintappi
      2. Reikä
      3. Vastamutteri
      4. Säätöpultti
      5. Haarukkapää

    6. Tarkista, missä ohjausvipu on kojetaulussa olevaan loveen nähden (Kuva 57).

      Note: Ohjausvivun tulee olla keskellä siten, että se pystyy kallistumaan ulospäin LUKITTU VAPAA -asentoon.

      g004918

      Kuva 57

      1. VAPAA-asento
      2. LUKITTU VAPAA -asento

    7. Jos säätö on tarpeen, löysää haarukkapäätä vasten olevaa mutteria ja vastamutteria (Kuva 56).

    8. Paina liikkeenohjausvipua hieman taaksepäin ja käännä samalla säätöpultin päätä sopivaan suuntaan, kunnes ohjausvipu on LUKITTU VAPAA -asennon keskellä (Kuva 56).

      Note: Vivun painaminen taaksepäin pitää tapin aukon päässä, jolloin säätöpultti pystyy siirtämään vivun oikeaan kohtaan.

    9. Kiristä mutteri ja vastamutteri (Kuva 56).

    10. Toista vaiheet 4–9 toisen ohjausvivun kohdalla.

    11. Asenna etupaneeli.

    Vetopyörän säätö vapaalle

    Vetopyörien on pyörittävä tämän säädön aikana.

    Hengenvaara

    Mekaaniset tai hydrauliset tunkit saattavat pettää ja aiheuttaa vakavan loukkaantumisen.

    • Tue kone akselipukeilla.

    • Älä käytä hydraulisia tunkkeja.

    Vaara

    Moottorin on oltava käynnissä, jotta tämä säätö voidaan suorittaa. Kosketus liikkuviin osiin tai kuumiin pintoihin voi aiheuttaa tapaturman.

    Pidä kädet, jalat, kasvot ja muut ruumiinosat sekä vaatteet loitolla pyörivistä osista, äänenvaimentimesta ja muista kuumista osista.

    1. Nosta runko tukevien pukkien varaan siten, että vetopyörät voivat pyöriä vapaasti.

    2. Liu’uta istuin eteen, vapauta salpa ja käännä istuin ylös- ja eteenpäin.

    3. Irrota istuimen turvakytkimen sähköliitin.

    4. Kytke hyppylanka tilapäisesti johdinsarjan liittimen koskettimiin.

    5. Käynnistä moottori, varmista, että kaasuvipu on NOPEA- ja HIDAS-asentojen puolivälissä, ja vapauta seisontajarru.

      Note: Liikkeenohjausvipujen on oltava LUKITTU VAPAA -asennossa säätämisen aikana.

    6. Säädä pumpputangon pituutta toisella puolella kääntämällä akselia sopivaan suuntaan, kunnes vastaava pyörä on pysähtynyt tai pyörii hitaasti taaksepäin (Kuva 58).

      g004488

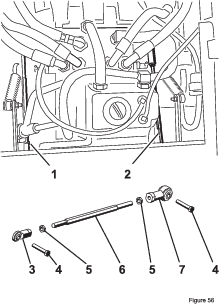

      Kuva 58

      1. Oikea pumpputanko
      2. Vasen pumpputanko
      3. Pallonivel
      4. Pultti
      5. Vastamutteri
      6. Akseli
      7. Pallonivel

    7. Siirrä liikkeenohjausvipua eteen- ja taaksepäin ja sitten takaisin vapaalle.

      Note: Pyörän on pysähdyttävä tai pyörittävä hitaasti taaksepäin.

    8. Siirrä kaasuvipu NOPEA-asentoon.

      Note: Varmista, että pyörä pysyy pysähtyneenä tai pyörii hitaasti taaksepäin. Säädä tarvittaessa.

    9. Toista vaiheet 6–8 koneen toisella puolella.

    10. Kiristä pallonivelten vastamutterit (Kuva 56).

    11. Siirrä kaasuvipu HIDAS-asentoon ja sammuta moottori.

    12. Irrota hyppylanka johdinsarjan liittimestä ja kytke liitin istuinkytkimeen.

      Vaara

      Sähköjärjestelmän turvakatkaisu ei toimi oikein hyppylangan ollessa kytkettynä.

      • Irrota hyppylanka johdinsarjan liittimestä ja kytke liitin istuinkytkimeen, kun teet säädön.

      • Konetta ei saa käyttää hyppylangan ollessa kytkettynä ja istuinkytkimen ollessa ohitettuna.

    13. Laske istuin paikalleen.

    14. Poista pukit.

    Suurimman ajonopeuden säätö

    1. Vapauta voimanulosotto, siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon ja kytke seisontajarru.

    2. Siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

    3. Irrota etupaneelin kiinnityspultit ja irrota paneeli (Kuva 59).

      g020875

      Kuva 59

      1. Pultti
      2. Ohjauspaneeli

    4. Löysää toisen ohjausvivun pysäytinpultin vastamutteria (Kuva 60).

      g004766

      Kuva 60

      1. Pysäytinpultti
      2. Ohjausvipu
      3. Vastamutteri
      4. 1,5 mm

    5. Kierrä pysäytinpultti kokonaan paikalleen (poispäin ohjausvivusta).

    6. Työnnä ohjausvipu kokonaan eteen ja pidä sitä paikallaan.

    7. Kierrä pysäytinpulttia (ohjausvipua kohti), kunnes pysäytinpultin pään ja ohjausvivun välinen etäisyys on 1,5 mm.

      Note: Jos haluat vähentää koneen enimmäisnopeutta, siirrä pysäytinpultteja yhtä paljon ohjausvipua kohti, kunnes enimmäisnopeus on halutun suuruinen. Säätö joudutaan todennäköisesti testaamaan useita kertoja.

    8. Kiinnitä pysäytinpultti paikalleen kiristämällä vastamutteri.

    9. Toista vaiheet 4–8 toisen ohjausvivun kohdalla.

    10. Asenna etupaneeli.

    11. Varmista, että kone liikkuu suoraan eikä käänny, kun molemmat ohjausvivut työnnetään kokonaan eteen.

      Note: Jos kone kääntyy, pysäytinpulttien asetus ei ole yhtä suuri, ja niitä on säädettävä lisää.

    Ohjauskulman säätö

    1. Vapauta voimanulosotto, siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon ja kytke seisontajarru.

    2. Siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

    3. Löysää ohjausvipujen kiinnityspultit (Kuva 61).

      g004919

      Kuva 61

      1. Ohjausvipu
      2. Ohjausvivun kiinnitystuki
      3. Pultit

    4. Pyydä avustajaa työntämään ohjausvipujen kiinnitystukia (ei ohjausvipuja) kokonaan eteenpäin enimmäisnopeuden asentoon ja pitämään ne siellä.

    5. Säädä ohjausvipuja, kunnes ne ovat kohdakkain, ja kiinnitä vivut kiinnitystukiin kiristämällä pultit (Kuva 62).

      g001656

      Kuva 62

    Hydraulijärjestelmän huolto

    Hydraulinestetilavuus

    Säiliön tilavuus on noin 4,7 litraa.

    Hydraulinesteen tiedot

    Säiliö on täytetty tehtaalla korkealaatuisella traktorin vaihteisto-/hydraulinesteellä. Suositeltu neste:

    Toro Premium Transmission/Hydraulic Tractor Fluid (saatavana 19 litran astioissa tai 208 litran tynnyreissä. Katso osanumerot osaluettelosta tai pyydä ne Toro-jälleenmyyjältä).

    Vaihtoehtoiset nesteet: Mobil® 424 -hydraulinestettä voidaan käyttää, jos Toro-nestettä ei ole saatavilla.

    Note: Toro ei vastaa vääränlaisten nesteiden käytöstä aiheutuneista vahingoista.

    Monet hydraulinesteet ovat lähes värittömiä, mikä vaikeuttaa vuotojen toteamista. Hydraulinestejärjestelmään tarkoitettua punaista värilisäainetta on saatavana 20 ml:n pulloissa. Yksi pullo riittää 15–22 litralle hydrauliöljyä. Tilaa valtuutetulta Toro-jälleenmyyjältäsi, osanro 44-2500.

    Hydraulijärjestelmän turvallinen käyttö

    • Jos nestettä pääsee ihon alle, hakeudu välittömästi lääkäriin. Lääkärin on poistettava neste kirurgisesti muutaman tunnin sisällä.

    • Varmista, että kaikki hydrauliletkut ja -putket ovat hyvässä kunnossa ja että kaikki hydrauliputkien liitokset ja kiinnitykset ovat tiukalla, ennen kuin lisäät hydraulijärjestelmän painetta.

    • Pidä keho ja kädet kaukana vuotavista rei’istä ja suuttimista, joista suihkuaa korkeapaineista hydraulinestettä.

    • Etsi hydraulinestevuotoja pahvin tai paperin avulla.

    • Poista paine varovasti hydraulijärjestelmästä, ennen kuin huollat järjestelmää.

    Hydraulijärjestelmän tarkastus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkista hydraulinesteen määrä.
    		•

    Tarkista hydraulinesteen taso ennen moottorin ensimmäistä käynnistystä ja sen jälkeen päivittäin.

    1. Vie kone tasaiselle alustalle.

    2. Siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon ja käynnistä moottori.

      Note: Ilmaa järjestelmä käyttämällä moottoria alhaisimmalla mahdollisella käyntinopeudella.

      Important: Älä kytke voimanulosottoa.

    3. Nosta leikkuupöytä, jotta nostosylinterit avautuvat, sammuta moottori ja irrota virta-avain.

    4. Nosta istuin, jotta pääset käsiksi hydraulinestesäiliöön.

    5. Irrota hydraulinestesäiliön korkki täyttökaulasta (Kuva 63).

      g004494

      Kuva 63

      1. Mittatikku
      2. Täyttöaukon korkki

    6. Irrota mittatikku ja pyyhi se puhtaalla liinalla (Kuva 63).

    7. Työnnä mittatikku täyttökaulaan, vedä se taas ulos ja tarkista nestemäärä (Kuva 63).

      Note: Jos taso ei ole mittatikkuun merkityn alueen sisällä, lisää korkealaatuista hydraulinestettä niin, että pinta nousee merkitylle alueelle saakka.

      Important: Älä täytä liikaa.

    8. Asenna mittatikku ja kierrä täyttöaukon korkki täyttökaulaan sormitiukkuuteen.

    9. Tarkista kaikki letkut ja kiinnikkeet vuotojen varalta.

    Hydraulinesteen ja suodattimen vaihto

    HuoltoväliHuoltotoimenpide
    200 ensimmäisen käyttötunnin jälkeen
  • Vaihda hydraulineste ja -suodatin.
    		•
    800 käyttötunnin välein
  • Vaihda hydraulineste ja -suodatin.
    		•

    1. Vapauta voimanulosotto, siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon ja kytke seisontajarru.

    2. Siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

    3. Sijoita hydraulinestesäiliön ja vaihteiston kotelon alle suuri astia ja valuta hydraulineste kokonaan irrottamalla tyhjennystulpat (Kuva 64).

      g004652

      Kuva 64

      1. Hydraulinestesäiliön tyhjennystulppa
      2. Suodatin
      3. Vaihteistokotelon tyhjennystulppa

    4. Puhdista hydraulinesteen suodatinta ympäröivä alue ja irrota suodatin (Kuva 64).

    5. Asenna heti uusi hydraulinesteen suodatin.

    6. Asenna hydraulisäiliön ja vaihteistokotelon tyhjennystulpat.

    7. Lisää säiliöön oikea määrä öljyä (noin 5,7 litraa). Katso kohta Hydraulijärjestelmän tarkastus.

    8. Käynnistä moottori ja tarkista, että järjestelmässä ei ole öljyvuotoja. Anna moottorin käydä noin viisi minuuttia ja sammuta se.

    9. Tarkista hydraulinesteen määrä kahden minuutin kuluttua. Katso kohta Hydraulijärjestelmän tarkastus.

    Puhdistus

    Leikkuuyksikön alapuolen puhdistus

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Puhdista leikkuuyksikkö ja kone.
    		•

    1. Vapauta voimanulosotto, siirrä liikkeenohjausvivut LUKITTU VAPAA -asentoon ja kytke seisontajarru.

    2. Siirrä kaasuvipu HIDAS-asentoon, sammuta moottori, irrota avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

    3. Nosta leikkuuyksikkö kuljetusasentoon.

    4. Nosta koneen etuosa ja tue se pukeilla.

    5. Puhdista leikkuuyksikön alapuoli huolellisesti vedellä.

    Jätteiden hävitys

    Moottoriöljy, akut, hydraulineste ja moottorin jäähdytysneste saastuttavat ympäristöä. Ne on hävitettävä kansallisten ja paikallisten määräysten mukaisesti.

    Varastointi

    Turvallisuus varastoinnin aikana

    • Sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta. Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.

    • Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).

    Laitteen valmistelu varastointia varten

    Important: Älä puhdista konetta suolapitoisella tai kierrätetyllä vedellä.

    1. Poista avain virtalukosta ja pane se talteen.

    2. Puhdista kone, leikkuupöytä ja moottori huolellisesti. Kiinnitä erityistä huomiota seuraaviin kohtiin:

      • Jäähdytin ja säleikkö

      • Leikkuupöydän alapuoli

      • Leikkuupöydän hihnasuojusten alapuoli

      • Vastapainon jouset

      • Voimanulosoton akselikokoonpano

      • Kaikki rasvanipat ja nivelet

      • Säätörasian sisäpuoli

      • Istuimen alustan alaosa ja vaihteiston yläosa

    3. Tarkista ja säädä etu- ja takarenkaiden rengaspaineet. Katso kohta Rengaspaineen tarkistus.

    4. Irrota, teroita ja tasapainota leikkurin terät. Asenna terät ja kiristä terien kiinnikkeet momenttiin 115–149 N·m.

    5. Tarkista, etteivät kiinnikkeet ole löysällä, ja kiristä tarvittaessa. Kiristä leikkuupöydän rungon ajoyksikköön (Kuva 65) kiinnittävät kuusi pulttia momenttiin 359 N·m.

      g004905

      Kuva 65

      Oikea puoli ei näkyvissä.

      1. Pultit

    6. Rasvaa tai öljyä rasvanipat, nivelet ja vaihteiston ohitusventtiilin sokat. Pyyhi pois ylimääräinen voiteluaine.

    7. Hio varovasti ja maalaa korjausmaalilla maalipinnat, jotka ovat naarmuuntuneet, lohkeilleet tai ruostuneet. Korjaa kaikki metallirungossa olevat kolhut.

    8. Huolla akku ja kaapelit seuraavasti:

      1. Irrota akkuliittimet akun navoista.

      2. Puhdista akku, liittimet ja navat teräsharjalla ja ruokasoodaliuoksella.

      3. Voitele kaapeliliittimet ja akun navat Grafo 112X -suojarasvalla (Toron osanro 505-47) tai vaseliinilla ruostumisen ehkäisemiseksi.

      4. Lataa akku hitaasti 60 päivän välein 24 tunnin ajan, jotta akkuun ei muodostu lyijysulfaattia.

    Moottorin valmistelu

    1. Tyhjennä moottoriöljy öljypohjasta ja aseta tyhjennystulppa paikalleen.

    2. Vaihda moottoriöljy ja suodatin. Katso kohta Moottoriöljyn ja öljynsuodattimen vaihto.

    3. Lisää moottoriin ilmoitettu määrä moottoriöljyä. Katso kohta Moottoriöljyn määrän tarkistus.

    4. Käynnistä moottori ja käytä sitä joutokäynnillä parin minuutin ajan.

    5. Tyhjennä polttoaine polttoainesäiliöstä ja letkuista, pumpusta, suodattimesta ja vedenerottimesta. Huuhtele polttoainesäiliö puhtaalla dieselpolttoaineella ja liitä kaikki polttoaineletkut.

    6. Puhdista ja huolla ilmanpuhdistinjärjestelmä perusteellisesti.

    7. Tiivistä ilmanpuhdistimen imuaukko sekä pakoaukko säänkestävällä suojateipillä.

    8. Tarkista öljyntäyttökorkki ja polttoainesäiliön korkki ja varmista, että ne ovat tiukasti paikoillaan.
