TimeCutter“® MR4275T ir MR5075T nulinio posūkio spindulio sodo traktorius

Model No. 74692-Serial No. 400000000 and Up

Model No. 74696-Serial No. 400000000 and Up

Įvadas

Šis rotacinių peilių sodo traktorius skirtas naudoti gyvenamųjų namų savininkams. Jis skirtas visų pirma žolei pjauti gerai prižiūrimose vejose arba gyvenamosios paskirties sklypuose. Jei naudosite šį gaminį ne pagal paskirtį, gali kilti pavojus jums ir aplinkiniams.

Atidžiai perskaitykite šią informaciją, kad sužinotumėte, kaip tinkamai naudotis šiuo gaminiu ir atlikti jo techninę priežiūrą bei išvengti sužalojimų ir gaminio sugadinimo. Jūs atsakote už tinkamą ir saugų gaminio eksploatavimą.

Apsilankykite www.Toro.com dėl informacijos apie gaminio saugumą ir eksploatacines mokymo medžiagas, pagalbinius reikmenis, pagalbos randant atstovą arba norint užregistruoti gaminį.

Prireikus techninės priežiūros, originalių Toro“ dalių ar papildomos informacijos, susisiekite su įgaliotu aptarnavimo atstovu arba Toro“ klientų aptarnavimo skyriumi ir pasiruoškite savo gaminio modelio bei serijos numerį. Skaičiai 1 nurodo modelio ir serijos numerio vietą ant gaminio. Įrašykite skaičius tam skirtoje vietoje.

Important: Savo mobiliuoju įrenginiu galite nuskaityti QR kodą serijos numerio lipduke (jei yra), kad galėtumėte pasiekti garantijos, dalių ir kitą gaminio informaciją.

g297763

Skaičiai 1

Po sėdyne

  1. Modelio ir serijos numerio vieta

Toliau pateiktose vietose įrašykite gaminio modelio ir serijos numerius:

Šiame vadove naudojami 2 žodžiai informacijai išryškinti. Svarbu atkreipia dėmesį į ypatingą mechaninę informaciją, o Pastaba išryškina bendrąją informaciją, į kurią turi būti atkreiptas ypatingas dėmesys.

Tiek šiame vadove, tiek ant agregato esantis saugos įspėjimo simbolis (Skaičiai 2) nurodo svarbius saugos pranešimus, kurių turite laikytis, kad išvengtumėte nelaimingų atsitikimų. Šis simbolis bus rodomas kartu su žodžiu Danger (Pavojus), Warning (Įspėjimas)arba Caution (Atsargiai).

  • Danger (Pavojus) reiškia neišvengiamai pavojingą situaciją, kurios neišvengus, sukels mirtį arba sunkius sužalojimus.

  • Warning (Įspėjimas) nurodo potencialiai pavojingą situaciją, kurios neišvengus galima žūti arba sunkiai susižeisti.

  • Caution (Atsargiai) nurodo potencialiai pavojingą situaciją, kurios neišvengus galima lengvai ar vidutiniškai susižeisti.

sa-black

Skaičiai 2

  1. Saugos įspėjimo simbolis

Šis gaminys atitinka visas susijusias Europos direktyvas; daugiau informacijos pateikta atskirame konkretaus gaminio atitikties deklaracijos (DOC) lape.

Bendrasis arba grynasis sukimo momentas: šio variklio bendrąjį arba grynąjį sukimo momentą laboratoriškai įvertino variklio gamintojas pagal Automobilių inžinierių draugijos (SAE) J1940 arba J2723. Sukonfigūravus variklį taip, kad jis atitiktų saugos, išmetamųjų teršalų ir eksploatavimo reikalavimus, tikrasis šios klasės žoliapjovės variklio sukimo momentas bus gerokai mažesnis. Remkitės su agregatu pateikta variklio gamintojo informacija.

Pridedamame variklio savininko vadove pateikiama informacija apie JAV Aplinkos apsaugos agentūros (EPA) ir Kalifornijos išmetamųjų teršalų kontrolės reglamentą dėl išmetamųjų teršalų sistemų, techninės priežiūros ir garantijos. Keičiamas dalis galima užsisakyti pas variklio gamintoją.

Saugumo instrukcijos

Bendroji sauga

Šis gaminys gali nupjauti rankas ir kojas bei išsviesti daiktus. Visada laikykitės visų saugos instrukcijų, kad išvengtumėte sunkių asmeninių sužalojimų ar mirties.

  • Prieš užvesdami variklį, perskaitykite ir įsisąmoninkite šio naudotojo vadovo turinį.

  • Neleiskite artintis pašaliniams asmenims ir vaikams.

  • Neleiskite vaikams ar neišmokytiems asmenims dirbti agregatu arba atlikti jo techninės priežiūros darbus. Leiskite agregatą valdyti ar aptarnauti tik atsakingiems, apmokytiems, žinantiems instrukcijas ir fiziškai pajėgiems žmonėms.

  • Neeksploatuokite agregato šalia nuokalnių, griovių, pylimų, vandens ar kitų pavojų, taip pat ant didesnių nei 15° nuolydžių.

  • Nekiškite rankų ar kojų prie judančių agregato dalių.

  • Naudokite agregatą tik jei jame sumontuotos visos apsaugos, apsauginiai jungikliai ir kiti apsauginiai įtaisai ir jie tinkamai veikia.

  • Prieš palikdami operatoriaus vietą, išjunkite variklį, ištraukite raktą ir palaukite, kol visos judančios dalys sustos. Prieš atlikdami priežiūros, reguliavimo, valymo darbus, pildami kurą, taip pat prieš padėdami sandėliuoti leiskite agregatui atvėsti.

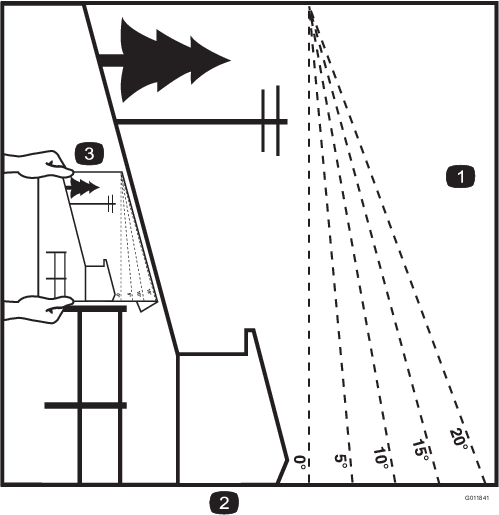

Nuolydžio indikatorius

g011841

Skaičiai 3

Šį puslapį galite kopijuoti asmeniniam naudojimui.

  1. Didžiausias nuolydis, ant kurio galite naudoti agregatą, yra 15 laipsnių. Prieš pradėdami dirbti, naudokitės nuolydžio diagrama, kad nustatytumėte kalvų nuolydžio laipsnį. Neeksploatuokite šio agregato ant didesnio nei 15 laipsnių nuolydžio. Sulenkite pagal atitinkamą liniją, kad atitiktų rekomenduojamą nuolydį.
  2. Sulygiuokite šį kraštą su vertikaliu paviršiumi – medžiu, pastatu, tvoros stulpu ir pan.
  3. Pavyzdys, kaip palyginti nuolydį su užlenktu kraštu

Saugumo ir instrukcijų ženklai

Graphic

Saugos lipdukai ir nurodymai turi būti lengvai matomi operatoriui ir išdėstyti šalia kiekvienos potencialiai pavojingos srities. Pakeiskite visus pažeistus ar prarastus lipdukus.
decalbatterysymbols

Akumuliatorių simboliai

Kai kurie arba visi šie simboliai yra ant akumuliatoriaus.

  1. Sprogimo pavojus
  2. Jokios ugnies, atviros liepsnos ir rūkymo
  3. Rūgštaus skysčio / cheminio nudegimo pavojus
  4. Dėvėkite akių apsaugą.
  5. Perskaitykite naudotojo vadovą.
  6. Neleiskite pašaliniams asmenims artintis prie akumuliatoriaus.
  7. Dėvėkite akių apsaugą; sprogstančios dujos gali apakinti ir sukelti kitus sužalojimus.
  8. Akumuliatoriaus rūgštis gali apakinti arba sukelti sunkius nudegimus.
  9. Nedelsdami praplaukite akis vandeniu ir skubiai kreipkitės į gydytoją.
  10. Sudėtyje yra švino; neišmeskite
decaloemmarkt

Gamintojo ženklas

  1. Šis ženklas rodo, kad peilis yra originalaus agregato gamintojo dalis.

Lipdukas 99-3943 skirtas tik modeliams su 127 cm skydais.

decal99-3943

99-3943

  1. Diržo išvedimas
  2. Variklis

Lipdukas 105-7015 skirtas tik modeliams su 107 cm skydais.

decal105-7015

105-7015

  1. Diržo išvedimas

Lipdukas 112-9840 skirtas tik modeliams su 127 cm skydais.

decal112-9840

112-9840

  1. Perskaitykite naudotojo vadovą.
  2. Pjovimo aukštis
  3. Prieš atlikdami techninę priežiūrą ar aptarnavimą ištraukite degimo raktelį ir perskaitykite instrukcijas.
decal121-2989b

121-2989

  1. Aplenkimo svirties padėtis stumiant agregatą
  2. Aplenkimo svirties padėtis valdant agregatą
decal130-0731

130-0731

  1. Įspėjimas – išsviedžiamų daiktų keliamas pavojus; saugokite deflektoriaus skydą.
  2. Rankos ar kojos nupjovimo pavojus, žoliapjovės peilis – laikykitės atokiau nuo judančių dalių.
decal132-0872

132-0872

  1. Išsviedžiamų daiktų keliamas pavojus – neleiskite pašaliniams asmenims artintis prie agregato.
  2. Išsviedžiamų daiktų keliamas pavojus, pakeltas deflektorius – nenaudokite agregato su atviru skydu; naudokite surinktuvą arba deflektorių.
  3. Rankos ar kojos nutraukimo pavojus – laikykitės atokiau nuo judančių dalių.
  4. Įsipainiojimo pavojus – laikykitės atokiau nuo judančių dalių; visos apsaugos ir skydai turi būti uždėti.

Lipdukas 138-6074 yra išlietas degalų bako korpuse.

decal138-2456

138-6074

  1. Perskaitykite naudotojo vadovą.
  2. Kai pildote degalų baką, pastatykite agregatą ant lygaus paviršiaus.
  3. Neperpildykite degalų bako.
decal139-2388

139-2388

  1. Lėtai
  2. Vilkimas
  3. Greitai

Lipdukas 139-2391 skirtas modeliams be valandų skaitiklio.

decal139-2391

139-2391

  1. Greitai
  2. Lėtai
decal139-2394

139-2394

  1. Traukos valdikliai
  2. Greitai
  3. Lėtai
  4. Neutralus
  5. Atbulinė eiga
  6. Stovėjimo stabdys
decal139-2395

139-2395

  1. Stovėjimo stabdys
  2. Greitai
  3. Lėtai
  4. Neutralus
  5. Atbulinė eiga
  6. Traukos valdikliai
decal139-2397

139-2397

decal140-2748

140-2748

decal142-5864

142-5864

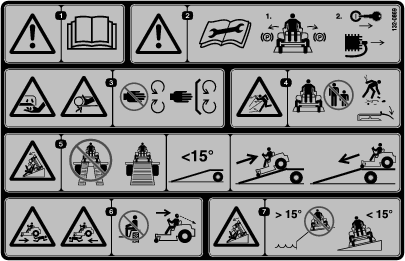

decal132-0869

132-0869

Note: Šis agregatas atitinka pramonės standartinius stabilumo bandymus atliekant statinius šoninius ir išilginius bandymus su didžiausiu rekomenduojamu nuolydžiu, nurodytu lipduke. Peržiūrėkite naudotojo vadove pateiktas instrukcijas dėl agregato naudojimo šlaituose, taip pat sąlygas, kuriomis dirbtumėte su agregatu, kad nustatytumėte, ar tą dieną ir toje vietoje galite dirbti su agregatu esamomis sąlygomis. Dėl reljefo pokyčių gali pasikeisti agregato valdymas ant šlaito.

  1. Įspėjimas – perskaitykite naudotojo vadovą.
  2. Įspėjimas – prieš atlikdami techninę priežiūrą, perskaitykite naudotojo vadovą; įjunkite stovėjimo stabdį, ištraukite raktelį ir atjunkite uždegimo žvakę.
  3. Rankos nupjovimo / nuplėšimo pavojus, žoliapjovės peilis; rankos įsipainiojimo pavojus, diržas – laikykitės atokiau nuo judančių dalių; visos apsaugos ir skydai turi būti uždėti.
  4. Išsviedžiamų daiktų keliamas pavojus – neleiskite artintis pašaliniams asmenims; prieš pradėdami dirbti surinkite liekanas; užtikrinkite, kad deflektorius būtų savo vietoje.
  5. Apvirtimo pavojus – nenaudokite dvigubų rampų, kai pakraunate į priekabą; naudokite 1 pakankamai plačią agregatui tinkamą rampą; naudokite rampą, kurios nuolydis yra mažesnis nei 15°; pakraudami agregatą važiuokite ant rampos atbuline eiga, o iškraudami važiuokite nuo rampos į priekį.
  6. Užvažiavimo pavojus – nevežkite keleivių; žiūrėkite atgal, kai pjaunate atbuline eiga.
  7. Apvirtimo pavojus – nenaudokite agregato netoli įgriuvų arba didesniuose nei 15° šlaituose; dirbkite tik mažesniuose nei 15° šlaituose.

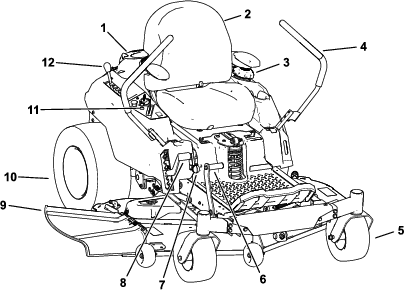

Produkto apžvalga

g367815

Skaičiai 4

  1. Variklis
  2. Operatoriaus sėdynė
  3. Degalų bako dangtelis
  4. Judėjimo valdymo svirtys
  5. Priekinis manevrinis ratukas
  6. Skydo keltuvo pedalas (tik tam tikruose modeliuose)
  7. Smart Speed™“ svirtis
  8. Pjovimo aukščio svirtis
  9. Deflektorius
  10. Galinis varantysis ratas
  11. Valdymo skydelis
  12. MyRide™“ reguliavimo svirtis

Prieš paleisdami variklį ir naudodami agregatą, susipažinkite su visais valdikliais.

Valdymo skydelis

g293303

Skaičiai 5

  1. Droselinis valdiklis
  2. Oro sklendės valdymas
  3. Pjovimo peilių valdymo jungiklis (galios nuėmimo velenas)
  4. Raktinis jungiklis

Raktinis jungiklis

Raktinis jungiklis, naudojamas varikliui užvesti ir užgesinti, yra 3 padėčių: OFF (išjungti), RUN (veikia) ir START (paleisti) (Skaičiai 5).

Droselinis valdiklis

Droselinis valdiklis valdo variklio sūkių dažnį, jis turi tolydžiai kintantį nustatymą nuo padėties SLOW (lėtai) iki FAST (greitai) (Skaičiai 5).

Oro sklendės valdymas

Norėdami užvesti šaltą variklį, naudokite oro sklendės valdiklį (Skaičiai 5).

Pjovimo peilių valdymo jungiklis (galios nuėmimo velenas)

Pjovimo peilių valdymo jungiklis, pavaizduotas galios nuėmimo veleno (PTO) simboliu, įjungia ir išjungia žoliapjovės peilių maitinimą (Skaičiai 5).

Judėjimo valdymo svirtys

Naudodami judėjimo valdymo svirtis važiuokite agregatu pirmyn, atgal ir sukite bet kuria kryptimi (Skaičiai 4).

Pastatymo padėtis

Lipdami iš agregato perkelkite judėjimo valdymo svirtis iš centrinės padėties į išorę į padėtį PARK (statyti), kad įsijungtų elektrinis stabdys (Skaičiai 24). Sustabdę agregatą arba palikę jį be priežiūros, visada nustatykite judėjimo valdymo svirtis į padėtį PARK (statyti).

MyRide®“ reguliavimo svirtis

Sėdynės pakabą reguliuokite MyRide®“ reguliavimo svirtimi (Skaičiai 4).

Smart Speed

Smart Speed™“ valdymo sistemos svirtis, esanti po darbine padėtimi, suteikia galimybę pasirinkti agregato važiavimo greitį iš 3 diapazonų: apipjovimas, vilkimas ir pjovimas (Skaičiai 27).

Degalų lygio langelis

Norėdami patikrinti, ar bake yra degalų, galite pasinaudoti kairėje agregato pusėje esančiu degalų lygio langeliu (Skaičiai 6).

g292100

Skaičiai 6

  1. Degalų lygio langelis

Pjovimo aukščio svirtis

Pjovimo aukščio svirtimi nuleiskite ir pakelkite skydą iš sėdimos padėties. Stumdami svirtį aukštyn (link savęs) pakelsite skydą nuo žemės, o stumdami svirtį žemyn (nuo savęs) nuleisite skydą prie žemės. Pjovimo aukštį reguliuokite tik tada, kai agregatas nejuda (Skaičiai 28).

Kojiniu pedalu valdoma skydo kėlimo sistema

Tik tam tikri modeliai

Kojiniu pedalu valdoma skydo kėlimo sistema leidžia nuleisti ir pakelti skydą būnant sėdimoje padėtyje. Kojiniu pedalu galite trumpam pakelti skydą, kad išvengtumėte kliūčių arba padedant reguliuojant pjovimo aukštį (Skaičiai 4).

Specifikacijos ir konstrukcija gali būti keičiami be įspėjimo.

 107 cm pjovimo skydas127 cm pjovimo skydas
Pjovimo plotis107 cm127 cm
Plotis su nuleistu deflektoriumi135 cm155 cm
Plotis su pakeltu deflektoriumi123 cm130 cm
Ilgis185 cm186 cm
Aukštis112 cm109 cm
Svoris332 kg353 kg

Priedai / pagalbiniai reikmenys

Norint patobulinti ir išplėsti agregato galimybes, su juo galima rinktis Toro“ patvirtintus priedus ir pagalbinius reikmenis. Norėdami gauti visą patvirtintų priedų ir pagalbinių reikmenų sąrašą, kreipkitės į įgaliotą techninės priežiūros darbų atstovą arba įgaliotą Toro“ platintoją, arba apsilankykite www.Toro.com.

Siekdami užtikrinti optimalų agregato veikimą ir nuoseklų saugos sertifikavimą, naudokite tik originalias Toro“ atsargines dalis ir priedus. Kitų gamintojų pagamintos atsarginės dalys ir reikmenys gali būti pavojingi, todėl juos naudojant gaminio garantija gali netekti galios.

Eksploatacija

Note: Nustatykite kairiąją ir dešiniąją agregato pusę iš įprastos darbinės padėties.

Prieš eksploatuojant

Saugumas prieš naudojimą

Bendroji sauga

  • Neleiskite vaikams ar neišmokytiems asmenims dirbti agregatu arba atlikti jo techninės priežiūros darbus. Pagal vietines taisykles gali būti ribojamas operatoriaus amžius. Savininkas atsako už visų operatorių ir mechanikų mokymus.

  • Patikrinkite zoną, kurioje naudosite agregatą, ir pašalinkite visus daiktus, kurie gali trukdyti agregato darbui arba kuriuos jis gali išsviesti.

  • Susipažinkite su saugiu įrangos naudojimu, operatoriaus valdikliais ir saugos ženklais.

  • Patikrinkite, ar pritvirtinti ir tinkamai veikia operatoriaus buvimo valdymo įtaisai, saugos jungikliai ir apsaugai. Nenaudokite agregato, jeigu jis tinkamai neveikia.

  • Prieš palikdami operatoriaus vietą, išjunkite variklį, ištraukite raktą ir palaukite, kol visos judančios dalys sustos. Prieš atlikdami priežiūros, reguliavimo, valymo darbus, pildami kurą, taip pat prieš padėdami sandėliuoti leiskite agregatui atvėsti.

  • Prieš pjaudami apžiūrėkite agregatą ir įsitikinkite, kad pjovimo mazgai veikia tinkamai.

  • Įvertinkite vietovę, kad nustatytumėte, kokia įranga ir kokie padargai ar pagalbiniai reikmenys reikalingi norint tinkamai ir saugiai dirbti su agregatu.

  • Dėvėkite tinkamus drabužius, įskaitant akių apsaugą, ilgas kelnes, tvirtą neslystančią avalynę ir klausos apsaugą. Susiriškite ilgus plaukus ir nedėvėkite laisvų drabužių ar kabančių papuošalų.

  • Negabenkite keleivių agregatu.

  • Agregatui veikiant užtikrinkite, kad pašaliniai asmenys ir naminiai gyvūnai laikytųsi atokiau. Išjunkite agregatą ir padargą (-us), jei kas nors įeina į darbo sritį.

  • Nedirbkite su agregatu, jei visi apsaugai ir saugos įtaisai, pavyzdžiui, deflektoriai ir visas žolės surinktuvas, nėra įrengti ir tinkamai neveikia. Prireikus pakeiskite susidėvėjusias ar sugedusias dalis.

Degalų sauga

  • Degalai yra itin degūs ir labai sprogūs. Degalų sukeltas gaisras ar sprogimas gali apdeginti jus ir kitus asmenis bei sugadinti turtą.

    • Kad dėl statinio krūvio degalai neužsidegtų, nuimkite agregatą nuo sunkvežimio ar priekabos ir degalus pilkite ant žemės, atokiau nuo visų transporto priemonių. Jei to padaryti neįmanoma, pastatykite nešiojamąją degalų talpyklą ant žemės, atokiau nuo visų transporto priemonių, ir ją pripildykite; tada degalus į agregatą pilkite iš degalų talpyklos, o ne iš degalų pylimo antgalio.

    • Ant lygios vietos pastatytą degalų baką pildykite lauke, atviroje vietoje, kai variklis yra šaltas. Išvalykite išsiliejusius degalus.

    • Nedirbkite su degalais rūkydami, esant atvirai liepsnai ar kibirkštims.

    • Nenuimkite degalų dangtelio ir nepilkite degalų į baką, kai variklis veikia arba yra įkaitęs.

    • Jei išsiliejote degalų, nebandykite užvesti variklio. Venkite uždegimo šaltinio, kol degalų garai neišsisklaidys.

    • Degalus laikykite patvirtintoje talpykloje ir saugokite vaikams nepasiekiamoje vietoje.

  • Nurijus degalų, jie yra kenksmingi arba mirtini. Ilgalaikis garų poveikis gali sukelti sunkius sužalojimus ir ligas.

    • Venkite ilgai kvėpuoti garais.

    • Laikykite rankas ir veidą atokiau nuo antgalio ir degalų bako angos.

    • Saugokite, kad degalai nepatektų į akis ir ant odos.

  • Nelaikykite agregato ar degalų talpyklos vietose, kur yra atvira liepsna, kibirkštis ar kontrolinė lemputė, pvz., vandens šildytuve ar kitame prietaise.

  • Neeksploatuokite agregato, jei nesumontuota visa išmetimo sistema ir ji tinkamai neveikia.

  • Kol pilsite degalus, visą laiką degalų piltuvo antgalį laikykite prispaudę prie degalų bako ar talpyklos angos krašto. Nenaudokite purkštuko blokavimo atviroje padėtyje įtaiso.

  • Jei ant drabužių išsiliejo degalų, nedelsdami persirenkite.

  • Neperpildykite degalų bako. Uždėkite degalų dangtelį ir tvirtai jį priveržkite.

  • Kad išvengtumėte gaisro, iš pjovimo įrenginio, duslintuvo, pavarų, žolės rinktuvo ir variklio skyriaus išvalykite žolę ir liekanas. Išvalykite išsiliejusią alyvą ar degalus.

Degalų įpylimas

Rekomenduojami degalai

TipasBešvinis benzinas
Mažiausias oktaninis skaičius87 (JAV) arba 91 (tiriamasis oktaninis skaičius; už JAV ribų)
EtanolisNe daugiau kaip 10 % tūrio
MetanolisNėra
MTBE (metilo tretinio butilo eteris)Mažiau kaip 15 % tūrio
AlyvaNepilkite į degalus

Naudokite tik švarius, šviežius (ne senesnius kaip 30 dienų) degalus, įsigytus iš patikimo tiekėjo.

Stabilizatoriaus / kondicionieriaus naudojimas

Kad degalai ilgiau išliktų švieži, agregate naudokite degalų stabilizatorių / kondicionierių, jei jie naudojami pagal degalų stabilizatoriaus gamintojo nurodymus.

Important: Nenaudokite degalų priedų, kurių sudėtyje yra metanolio arba etanolio.

Į šviežius degalus įpilkite degalų stabilizatoriaus / kondicionieriaus, kaip nurodo degalų stabilizatoriaus / kondicionieriaus gamintojas.

Degalų bako pildymas

  1. Pastatykite įrenginį ant lygaus paviršiaus.

  2. Perkelkite judėjimo valdymo svirtis į išorę, link padėties PARK (statyti).

  3. Užgesinkite variklį ir ištraukite raktą.

  4. Nuvalykite aplink degalų bako dangtelį.

  5. Pripildykite degalų baką iki pylimo angos kaklelio dugno (Skaičiai 7). Nepildykite degalų bako iki pat viršaus.

    g293796

    Skaičiai 7

Kasdienės techninės priežiūros atlikimas

Kiekvieną dieną prieš užvesdami agregatą atlikite kiekvieno naudojimo / kasdienes procedūras, išvardytas .

Naujo agregato įdirbimas

Naujiems varikliams reikia laiko, kad pasiektų visą galią. Nauji pjovimo skydai ir pavaros sistemos pasižymi didesne trintimi, todėl varikliui tenka papildoma apkrova. Naujiems agregatams skirkite 40–50 valandų įdirbimo laiko, kad jie pasiektų visą pajėgumą ir geriausią našumą.

Saugos blokavimo sistemos naudojimas

Perspėjimas

Jei saugos blokavimo jungikliai atjungti arba pažeisti, agregatas gali įsijungti netikėtai ir sužaloti žmones.

  • Nekeiskite blokavimo jungiklių konstrukcijos.

  • Kasdien tikrinkite blokavimo jungiklių veikimą ir prieš pradėdami eksploatuoti agregatą pakeiskite visus pažeistus jungiklius.

Saugos blokavimo sistemos veikimo principas

Saugos blokavimo sistema sukurta taip, kad neleistų užvesti variklio, nebent:

  • peilių valdymo jungiklis (PTO) yra išjungtas;

  • judėjimo valdymo svirtys yra padėtyje PARK (statyti).

Saugos blokavimo sistema taip pat sukurta taip, kad variklis išsijungia, kai valdymo svirtys nėra padėtyje PARK (statyti) ir jūs pakylate nuo sėdynės.

Saugos blokavimo sistemos testavimas

Techninės priežiūros intervalasTechninės priežiūros veiksmai
Prieš kiekvieną naudojimąsi arba kasdien
  • Patikrinkite saugos blokavimo sistemą.
    		•

    Kiekvieną kartą prieš naudodami agregatą, išbandykite saugos blokavimo sistemą. Jei saugos sistema neveikia taip, kaip aprašyta toliau, nedelsdami kreipkitės į įgaliotąjį techninės priežiūros atstovą, kad jis ją suremontuotų.

    1. Atsisėskite ant sėdynės, judėjimo valdymo svirtis nustatykite į padėtį PARK (statyti), o peilių valdymo jungiklį perjunkite į padėtį ON (įjungti). Pabandykite užvesti variklį – jis neturėtų užsivesti.

    2. Atsisėskite ant sėdynės ir nustatykite peilių valdymo jungiklį į padėtį OFF (išjungti). Perkelkite bet kurią judėjimo valdymo svirtį į viduriniąją atrakintą padėtį. Pabandykite užvesti variklį – jis neturėtų užsivesti. Pakartokite su kita judėjimo valdymo svirtimi.

    3. Atsisėskite ant sėdynės, perkelkite peilių valdymo jungiklį į padėtį OFF (išjungti) ir užfiksuokite judėjimo valdymo svirtis padėtyje PARK (statyti). Užveskite variklį. Varikliui veikiant, įjunkite peilių valdymo jungiklį ir šiek tiek pakilkite nuo sėdynės; variklis turėtų užgesti.

    4. Atsisėskite ant sėdynės, perkelkite peilių valdymo jungiklį į padėtį OFF (išjungti) ir užfiksuokite judėjimo valdymo svirtis padėtyje PARK (statyti). Užveskite variklį. Varikliui veikiant judėjimo valdymo svirtis perkelkite į viduriniąją atrakintą padėtį ir šiek tiek pakilkite nuo sėdynės; variklis turėtų užgesti.

    Sėdynės padėties nustatymas

    Sėdynę galima judinti į priekį ir atgal. Sėdynę nustatykite padėtyje, kurioje jums geriausiai valdyti agregatą ir kurioje jaučiatės patogiausiai (Skaičiai 8).

    g027632

    Skaičiai 8

    MyRide®“ pakabos sistemos reguliavimas

    Galite sureguliuoti MyRide®“ pakabos sistemą, užtikrindami sklandų ir patogų važiavimą. Pakabos reguliavimo angos turi atskaitos padėtis su fiksuotais taškais, leidžiančias rinktis nuo minkšto iki standaus važiavimo (Skaičiai 9).

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Nulipkite nuo agregato.

    4. Stovėdami dešinėje agregato pusėje, reguliavimo svirtį pastumkite į kairę link simbolio –, kad pakaba būtų minkštesnė.

      Jei norite, kad pakaba būtų standesnė, reguliavimo svirtį pastumkite į dešinę link simbolio +.

      g292102

      Skaičiai 9

      1. MyRide“ reguliavimo svirtis
      2. Minkštesnė pakaba
      3. Standesnė pakaba

    Judėjimo valdymo svirčių reguliavimas

    Aukščio reguliavimas

    Reguliuodami judėjimo valdymo svirtis galite nustatyti padėtį aukščiau arba žemiau, kad būtų maksimaliai patogu (Skaičiai 10).

    g333847

    Skaičiai 10

    Pakreipimo reguliavimas

    Reguliuodami judėjimo valdymo svirtis galite perkelti padėtį į priekį arba atgal, kad būtų patogiau.

    1. Atlaisvinkite viršutinį varžtą, laikantį valdymo svirtį prie valdymo svirties veleno.

    2. Atlaisvinkite apatinį varžtą tiek, kad valdymo svirtį būtų galima pasukti į priekį arba atgal.

      g333846

      Skaičiai 11

    3. Priveržkite abu varžtus, kad valdymo svirtis būtų naujoje padėtyje.

    4. Pakartokite veiksmus, sureguliuodami kitą valdymo svirtį.

    Perėjimas prie šoninio išmetimo

    Pjovimo skydas ir peiliai, su kuriais agregatas buvo pristatytas, yra sukurti taip, kad būtų užtikrintas optimalus mulčiavimo ir šoninio išmetimo našumas.

    Išėmę perdirbimo pertvaras, į tuščias angas įstatykite tvirtinimo detales iš laisvų dalių maišelio. Taip užtikrinama, kad dirbant su pjovimo skydu neliktų atvirų angų.

    Perspėjimas

    Atviros agregato angos kelia pavojų jums ir kitiems asmenims dėl išsviedžiamų liekanų, galinčių sukelti sunkius sužalojimus.

    • Niekada nenaudokite agregato, jei visose jo korpuso angose nėra įstatytos tvirtinimo detalės.

    • Nuėmę mulčiavimo pertvarą, į tvirtinimo angas įstatykite tvirtinimo detales.

    Agregatai su 107 cm pjovimo skydais

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Išimkite pjovimo skydą; žr. Pjovimo skydo nuėmimas.

    4. Nuimkite 2 kontrveržles (5/16") nuo privirintų pertvaros strypų.

      g296990

      Skaičiai 12

      1. Kontrveržlė – 5/16" (4)
      2. Fiksuojamasis varžtas – 5/16 × ¾" (2)
      3. Pertvara
      4. Privirintas strypas (2)

    5. Išsukite 2 fiksuojamuosius varžtus ir 2 kontrveržles, kuriais pertvara tvirtinama prie skydo, ir nuimkite pertvarą.

    6. Naudokite 2 varžtus iš atskirų dalių maišelio ir 2 esamas kontrveržles, kad užkimštumėte privirintų strypų skyles ir išvengtumėte išsviedžiamų liekanų.

      Note: Tvirtinimo elementus montuokite taip, kad veržlės būtų skydo viršuje.

    7. Naudokite varžtą iš atskirų dalių maišelio ir naudokite esamą kontrveržlę, kad užkimštumėte skylę pjovimo skydo priekyje.

      Note: Tvirtinimo elementus montuokite taip, kad veržlė būtų skydo išorėje.

    8. Sumontuokite pjovimo skydą; žr. Pjovimo skydo montavimas.

    Agregatai su 127 cm pjovimo skydais

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Išimkite pjovimo skydą; žr. Pjovimo skydo nuėmimas.

    4. Nuo dešiniosios pertvaros suvirintų stulpelių nuimkite 3 fiksavimo veržles (5/16").

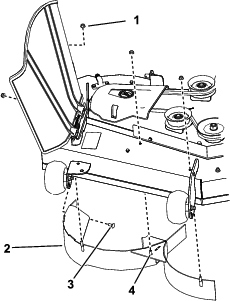

      g297022

      Skaičiai 13

      1. Kontrveržlė – 5/16" (4)
      2. Dešinioji pertvara
      3. Fiksuojamasis varžtas – 5/16 × ¾"
      4. Privirintas strypas (3)

    5. Išsukite fiksuojamąjį varžtą ir kontrveržlę, kuriais dešinioji pertvara pritvirtinta prie skydo, ir nuimkite pertvarą.

    6. Naudodami 5 žingsnyje nuimtą fiksuojamąjį varžtą ir kontrveržlę užkimškite dešinėje pjovimo skydo pusėje esančią angą, kad į ją neskristų liekanos.

      Note: Tvirtinimo elementus montuokite taip, kad veržlė būtų skydo išorėje.

    7. Naudokite 3 varžtus iš atskirų dalių maišelio ir 3 esamas kontrveržles, kad užkimštumėte privirintiems strypams skirtas skyles.

      Note: Tvirtinimo elementus montuokite taip, kad veržlės būtų skydo viršuje.

    8. Nuo kairiosios pertvaros privirintų strypų nuimkite 2 kontrveržles (5/16").

      g297021

      Skaičiai 14

      1. Kontrveržlė – 5/16" (3)
      2. Kairioji pertvara
      3. Privirintas strypas (2)
      4. Fiksuojamasis varžtas – 5/16 × ¾"

    9. Išsukite fiksuojamąjį varžtą ir kontrveržlę, kuriais kairioji pertvara pritvirtinta prie skydo, ir nuimkite pertvarą.

    10. Naudodami 9 žingsnyje nuimtą fiksuojamąjį varžtą ir kontrveržlę užkimškite dešinėje pjovimo skydo pusėje esančią angą, kad į ją neskristų liekanos.

      Note: Tvirtinimo elementus montuokite taip, kad veržlė būtų skydo išorėje.

    11. Naudokite 2 varžtus iš atskirų dalių maišelio ir 2 esamas kontrveržles, kad užkimštumėte privirintiems strypams skirtas skyles.

      Note: Tvirtinimo elementus montuokite taip, kad veržlės būtų skydo viršuje.

    12. Išsukite veržlę nuo žolės deflektoriaus strypo, esančio po pjovimo skydu.

      g297046

      Skaičiai 15

      1. Žolės deflektorius
      2. Žolės deflektoriaus strypas
      3. Veržlė
      4. Nupjovimo pertvara

    13. Naudodami veržlę pritvirtinkite nupjovimo pertvarą prie žolės deflektoriaus strypo, naudodami išorinę pertvaros skylę.

    14. Sumontuokite pjovimo skydą; žr. Pjovimo skydo montavimas.

    Eksploatavimo metu

    Saugumas naudojimo metu

    Bendroji sauga

    • Savininkas / operatorius gali apsisaugoti nuo nelaimingų atsitikimų, kurių metu gali būti sužaloti žmonės arba sugadintas turtas, ir yra už juos atsakingas.

    • Dirbdami su agregatu skirkite jam visą dėmesį. Neužsiimkite jokia veikla, kuri blaško dėmesį; priešingu atveju galite susižeisti ar sugadinti turtą.

    • Nedirbkite agregatu, kai sergate, esate pavargę ar esate apsvaigę nuo alkoholio ar narkotikų.

    • Liečiantis prie peilio galima sunkiai susižaloti. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos. Pasukus raktelį į padėtį OFF (išjungti), variklis turėtų išsijungti, o peilis sustoti. Jei ne, nedelsdami nustokite naudotis agregatu ir susisiekite su įgaliotuoju techninės priežiūros atstovu.

    • Agregatą naudokite tik gerai matomoje vietoje ir esant tinkamoms oro sąlygoms. Neeksploatuokite agregato, kai yra žaibavimo pavojus.

    • Laikykite rankas ir kojas atokiau nuo pjovimo įtaisų. Laikykitės atokiau nuo išmetimo angų.

    • Nepjaukite pakėlę, nuėmę išmetimo deflektorių ar pakeitę jo konstrukciją, jei nėra įrengta ir tinkamai neveikia žolės surinkimo sistema arba mulčiavimo rinkinys.

    • Nepjaukite važiuodami atbuline eiga, nebent tai yra neišvengiama. Prieš pradėdami važiuoti atbuline eiga, visada pažiūrėkite žemyn ir už savęs.

    • Būkite ypatingai atsargūs artėdami prie matymo lauką uždengiančių kampų, krūmų, medžių ar kitų objektų, kurie gali užstoti regėjimo lauką.

    • Sustabdykite peilius, kai nepjaunate.

    • Jei agregatas atsitrenkia į daiktą arba pradeda vibruoti, nedelsdami užgesinkite variklį, prieš apžiūrėdami, ar agregatas nepažeistas, ištraukite raktelį (jei yra) ir palaukite, kol visos judančios dalys sustos. Prieš atnaujindami darbą atlikite visus reikiamus remonto darbus.

    • Sumažinkite greitį ir būkite atsargūs sukdamiesi agregatu ir kirsdami kelius bei šaligatvius. Visada duokite kelią.

    • Prieš išlipdami iš operatoriaus vietos atlikite šiuos veiksmus:

      • Pastatykite įrenginį ant lygaus paviršiaus.

      • Išjunkite galios nuėmimo veleną ir nuleiskite padargus.

      • Įjunkite stovėjimo stabdį.

      • Užgesinkite variklį ir ištraukite raktą.

      • Palaukite, kol visos judančios dalys sustos.

    • Variklį eksploatuokite tik gerai vėdinamose vietose. Išmetamosiose dujose yra anglies monoksido, kuriuo kvėpuoti mirtinai pavojinga.

    • Niekada nepalikite veikiančio agregato be priežiūros.

    • Velkamą įrangą prie agregato tvirtinkite tik sukabintuvo taške.

    • Nedirbkite su agregatu, jei visi apsaugai ir saugos įtaisai, pavyzdžiui, deflektoriai ir visas žolės surinktuvas, nėra įrengti ir tinkamai neveikia. Prireikus pakeiskite susidėvėjusias ar sugedusias dalis.

    • Naudokite tik Toro“ patvirtintus priedus ir padargus.

    • Šis agregatas skleidžia didesnį nei 85 dBA garsą prie operatoriaus ausies ir ilgesnis poveikis gali pažeisti klausą.

      g229846

      Skaičiai 16

      1. Naudokite klausos apsaugos priemones.

    • Kad išvengtumėte užsiliepsnojimo, nuo pjovimo įtaiso, pavaros, duslintuvo ir variklio nuvalykite žolę ir liekanas.

    • Variklį užveskite laikydami kojas kuo toliau nuo peilių.

    • Atkreipkite dėmesį į vejapjovės išmetimo kelią ir nukreipkite išmetimą nuo kitų žmonių. Stenkitės nenukreipti išmetamos medžiagos į sieną ar kitokią kliūtį, nes medžiaga gali atšokti rikošetu atgal į jus.

    • Sustabdykite peilius, pristabdykite agregatą ir elkitės atsargiai, kai važiuojate ne žolės paviršiumi arba gabenate agregatą į darbo zoną ir iš jos.

    • Nekeiskite variklio reguliatoriaus greičio ir neviršykite variklio sūkių dažnio.

    • Agregatas ir pjovimo veikla dažnai traukia vaikus. Niekada nemanykite, kad vaikai liks ten, kur juos matėte pastarąjį kartą.

    • Užtikrinkite, kad maži vaikai būtų atokiau nuo darbo zonos ir stebimi atsakingam kito suaugusiojo, ne operatoriaus.

    • Būkite budrūs ir išjunkite agregatą, jei į darbo zoną patenka vaikai.

    • Prieš važiuodami atbuline eiga arba sukdami agregatą, pažiūrėkite žemyn ir į visas puses, ar nėra mažų vaikų.

    • Nevežkite vaikų ant agregato, net kai peiliai nejuda. Vaikai gali nukristi ir sunkiai susižeisti arba trukdyti jums saugiai valdyti agregatą. Vaikai, kuriems anksčiau buvo leista važiuoti kartu, gali netikėtai pasirodyti darbo zonoje ir būti pervažiuoti priekine arba atbuline eiga važiuojančio agregato.

    Saugumas dirbant šlaituose

    • Šlaitai yra pagrindinis veiksnys, susijęs su kontrolės praradimu ir avarijomis apsiverčiant, dėl kurių gali įvykti sunkūs arba mirtini sužalojimai. Už saugų darbą ant šlaitų atsako operatorius. Naudodami agregatą ant bet kokio šlaito, turite būti ypač atsargūs. Prieš naudodami agregatą ant šlaito, atlikite šiuos veiksmus:

      • Perskaitykite ir įsisąmoninkite vadove ir ant agregato pateiktus nurodymus dėl darbo šlaituose.

      • Naudodami kampo indikatorių nustatykite apytikslį vietovės šlaito kampą.

      • Niekada nedirbkite ant didesnių nei 15° šlaitų.

      • Įvertinkite tos dienos vietos sąlygas, kad nustatytumėte, ar šlaitas yra saugus agregatui eksploatuoti. Atlikdami šį vertinimą vadovaukitės sveiku protu ir racionaliu vertinimu. Vietovės pokyčiai, pavyzdžiui, drėgmė, gali greitai paveikti agregato darbą ant šlaito.

    • Nustatykite šlaito apačioje esančius pavojus. Neeksploatuokite agregato šalia nuokalnių, griovių, pylimų, vandens ar kitų pavojų. Agregatas gali staiga apvirsti, jei ratas pervažiuos per kraštą arba jei kraštas įgrius. Laikykitės saugaus atstumo (dvigubai didesnio už agregato plotį) tarp agregato ir bet kokio pavojaus. Šiose vietose žolę pjaukite stumiamu agregatu arba rankiniu trimeriu.

    • Venkite paleisti, sustabdyti ar sukti agregatą ant šlaitų. Venkite staigiai keisti greitį ar kryptį; sukite lėtai ir palaipsniui.

    • Neeksploatuokite agregato tokiomis sąlygomis, kai kyla abejonių dėl traukos, vairavimo ar stabilumo. Atminkite, kad dirbant su agregatu ant šlapios žolės, šlaituose arba nuokalnėse, jis gali prarasti trauką. Praradus varančiųjų ratų trauką, jie gali praslysti, sutrikti stabdymas ir vairavimas. Agregatas gali slysti net ir sustabdžius varančiuosius ratus.

    • Pašalinkite arba pažymėkite kliūtis, pavyzdžiui, griovius, duobes, išdaužas, nelygumus, akmenis ar kitus paslėptus pavojus. Aukšta žolė gali paslėpti kliūtis. Dėl nelygaus reljefo agregatas gali apvirsti.

    • Dirbdami su pagalbiniais reikmenimis ar padargais, pvz., žolės surinkimo sistemomis, būkite ypač atsargūs. Dėl jų gali pasikeisti agregato stabilumas ir bus prarastas valdymas. Laikykitės nurodymų dėl atsvarų.

    • Jei įmanoma, dirbkite šlaituose nuleiskite skydą prie žemės. Pakėlus skydą darbo šlaituose metu, agregatas gali tapti nestabilus.

    g229111

    Skaičiai 17

    1. Saugi zona – čia agregatas naudojamas mažesniuose nei 15° šlaituose arba lygiose vietose.
    2. Pavojinga zona – didesniuose nei 15° šlaituose ir šalia nuokalnių ar vandens telkinių naudokite stumiamą žoliapjovę ir (arba) rankinį trimerį.
    3. Vanduo
    4. W = agregato plotis
    5. Laikykitės saugaus atstumo (dvigubai didesnio už agregato plotį) tarp agregato ir bet kokio pavojaus.

    Sauga velkant

    • Velkamą įrangą prikabinkite tik sukabintuvo tvirtinimo taške.

    • Nenaudokite agregato vilkimui, jei jame neįrengtas sukabintuvas.

    • Neviršykite velkamos įrangos svorio apribojimų ir svorio velkant šlaituose. Velkamos įrangos svoris neturi viršyti agregato ir operatoriaus svorio.

    • Niekada neleiskite vaikams ar kitiems asmenims artintis prie velkamos įrangos.

    • Šlaituose dėl velkamos įrangos svorio gali sumažėti sukibimas, padidėti apvirtimo rizika ir galima prarasti valdymą. Sumažinkite velkamos įrangos svorį ir sulėtinkite greitį.

    • Stabdymo kelias gali pailgėti dėl velkamo krovinio svorio. Važiuokite lėtai ir užtikrinkite didesnį stabdymo atstumą.

    • Sukite plačiu lanku, kad prikabintas padargas nekliudytų agregato.

    Pjovimo peilių valdymo jungiklio (PTO) valdymas

    Pjovimo peilių valdymo jungikliu (PTO) įjungiami ir išjungiami vejapjovės peiliai ir visi prikabinti elektriniai padargai.

    Pjovimo peilių valdymo jungiklio (PTO) įjungimas

    g008945

    Skaičiai 18

    Note: Visada įjunkite peilius, kai droselinė sklendė yra padėtyje FAST (greitai) (Skaičiai 19).

    g295538

    Skaičiai 19

    Pjovimo peilių valdymo jungiklio (PTO) išjungimas

    g009174

    Skaičiai 20

    Droselinės sklendės valdymas

    Droselinės sklendės valdiklį galite perjungti iš padėties FAST (greitai) į padėtį SLOW (lėtai) ir atvirkščiai (Skaičiai 21).

    Įjungdami PTO, visada naudokite padėtį FAST (greitai).

    g295539

    Skaičiai 21

    Oro sklendės valdymas

    Norėdami užvesti šaltą variklį, naudokite oro sklendę.

    1. Prieš naudodami raktinį jungiklį (Skaičiai 22) patraukite oro sklendės rankenėlę, kad įjungtumėte oro sklendę.

      Note: Įsitikinkite, kad iki galo įjungėte oro sklendę. Kai naudojate raktinį jungiklį, rankenėlę gali tekti laikyti pakeltą.

    2. Užvedus variklį paspauskite oro sklendę, kad atjungtumėte oro sklendę (Skaičiai 22).

      g295540

      Skaičiai 22

      1. Padėtis ON (įjungti)
      2. Padėtis OFF (išjungti)

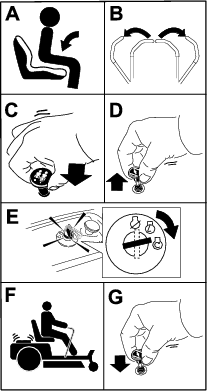

    Variklio užvedimas

    Note: Šiltam arba įkaitusiam varikliui oro sklendės gali nereikėti.

    Important: Nelaikykite įjungto starterio ilgiau nei 5 sekundes. Ilgiau nei 5 sekundes įjungę starterį, galite jį sugadinti. Jei variklis neužsiveda, palaukite 15 sekundžių ir tik tada vėl įjunkite variklio starterį.

    g295541

    Skaičiai 23

    Variklio išjungimas

    1. Atjunkite peilius, perjungdami peilių valdymo jungiklį į padėtį OFF (išjungti).

    2. Perkelkite judėjimo valdymo svirtis į išorę, link padėties PARK (statyti).

    3. Perjunkite droselinės sklendės valdiklį į padėtį tarp pusės ir visos droselinės sklendės.

    4. Pasukite raktelį į padėtį OFF (išjungti) ir ištraukite raktelį.

    Atsargiai

    Vaikai ar pašaliniai asmenys gali būti sužaloti, jei jie judina arba mėgina naudotis neprižiūrimu agregatu.

    Palikdami agregatą be priežiūros visada ištraukite raktelį ir įjunkite stovėjimo stabdį.

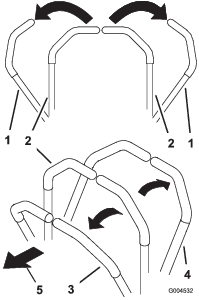

    Judėjimo valdymo svirčių naudojimas

    g004532

    Skaičiai 24

    1. Judėjimo valdymo svirtis – padėtis PARK (statyti)
    2. Centre, atrakinta padėtis
    3. Į priekį
    4. Atgal
    5. Agregato priekis

    Važiavimas agregatu

    Varantieji ratai sukasi nepriklausomai, varomi kiekvienos ašies hidrauliniais varikliais. Vieną pusę galite sukti atbuline eiga, o kitą – į priekį, todėl agregatas ne apsisuks, o suksis vietoje. Tai reikšmingai pagerina agregato manevringumą, tačiau jums gali prireikti šiek tiek laiko, kol prisitaikysite prie jo judėjimo.

    Droselinės sklendės valdiklis reguliuoja variklio sūkių dažnį, matuojamą apsisukimais per minutę. Norėdami užtikrinti didžiausią našumą, nustatykite droselinės sklendės valdiklį į padėtį FAST (greitai). Pjaudami visada naudokite visos droselinės sklendės padėtį.

    Perspėjimas

    Agregatas gali suktis labai greitai. Galite prarasti agregato kontrolę ir susižeisti arba sugadinti agregatą.

    • Darydami posūkius būkite atsargūs.

    • Prieš darydami staigius posūkius pristabdykite agregatą.

    Važiavimas į priekį

    Note: Visada būkite atsargūs sukdami.

    1. Perkelkite svirtis į viduriniąją atrakintą padėtį.

    2. Norėdami važiuoti į priekį, lėtai stumkite judėjimo valdymo svirtis į priekį (Skaičiai 25).

      g008952

      Skaičiai 25

    Važiavimas atgal

    Note: Važiuodami atbuline eiga ir apsisukdami visada būkite atsargūs.

    1. Perkelkite svirtis į viduriniąją atrakintą padėtį.

    2. Norėdami važiuoti atbuline eiga, lėtai traukite judėjimo valdymo svirtis atgal (Skaičiai 26).

      g008953

      Skaičiai 26

    Smart Speed

    Smart Speed TM“ valdymo sistemos svirtis, esanti po valdymo padėtimi (Skaičiai 27), suteikia operatoriui galimybę rinktis vieną iš 3 važiavimo greičio diapazonų – apipjovimas, vilkimas ir pjovimas.

    g293338

    Skaičiai 27

    1. Išmanioji greičio svirtis

    Norėdami keisti greitį, atlikite šiuos veiksmus:

    1. Perkelkite judėjimo valdymo svirtis į neutralią padėtį ir į išorę, į padėtį PARK (statyti).

    2. Išjunkite peilių valdymo jungiklį.

    3. Nustatykite svirtį į norimą padėtį.

    Toliau pateikiamos tik naudojimo rekomendacijos. Reguliavimas priklauso nuo žolės tipo, drėgmės kiekio ir žolės aukščio.

    Siūlomi naudojimo būdai:ApipjovimasVilkimasPjovimas
    PastatymasX
    Sunki, šlapia žolėX
    MokymaiX
    Žolės pjovimasX
    Surinkimas į maišą X
    Mulčiavimas X
    Vilkimo padargai X
    Įprastas vejos pjovimas  X
    Agregato perkėlimas  X

    Apipjovimas

    Tai mažiausias greitis. Siūlomi tokie šio greičio naudojimo būdai:

    • Pastatymas

    • Sunkios, šlapios žolės pjovimo sąlygos

    • Mokymai

    • Žolės pjovimas

    Vilkimas

    Tai vidutinis greitis. Siūlomi tokie šio greičio naudojimo būdai:

    • Surinkimas į maišą

    • Mulčiavimas

    • Vilkimo padargai

    Pjovimas

    Tai didžiausias greitis. Siūlomi tokie šio greičio naudojimo būdai:

    • Įprastas vejos pjovimas

    • Agregato perkėlimas

    Šoninio išleidimo naudojimas

    Vejapjovė turi atlenkiamą žolės deflektorių, kuris nupjautą žolę išsklaido į šonus ir žemyn link vejos.

    Pavojinga

    Jei žolės deflektorius, išmetimo dangtis arba visas žolės surinkimo įtaisas nėra sumontuotas, galimas jūsų ir kitų asmenų kontaktas su peiliais ir išsviedžiamomis liekanomis. Kontaktas su besisukančiu (-iais) pjovimo peiliu (-ais) ir išmetamomis liekanomis gali sukelti sužalojimus arba mirtį.

    • Niekada nenuimkite žolės deflektoriaus nuo pjovimo skydo, nes žolės deflektorius nukreipia medžiagą žemyn link vejos. Jei žolės deflektorius bet kokiu būdu pažeistas, nedelsdami jį pakeiskite.

    • Niekada nekiškite rankų ar kojų po pjovimo skydu.

    • Niekada nebandykite išvalyti išmetimo zonos arba vejapjovės peilių, kol neperkelsite peilių valdymo jungiklį (PTO) į padėtį OFF (išjungti), nepasuksite raktinio jungiklio į padėtį OFF (išjungti) ir neišimsite rakto iš raktinio jungiklio.

    • Įsitikinkite, kad žolės deflektorius yra nuleistoje padėtyje.

    Pjovimo aukščio reguliavimas

    Note: Transportavimo padėtis yra aukščiausia pjovimo aukščio padėtis arba pjovimo aukštis 114 mm, kaip pavaizduota Skaičiai 28.

    Pjovimo aukštį galima reguliuoti nuo 38 iki 114 mm 13 mm žingsniais. Pjovimo aukštis valdomas svirtimi, esančia dešinėje darbinės padėties pusėje (Skaičiai 28).

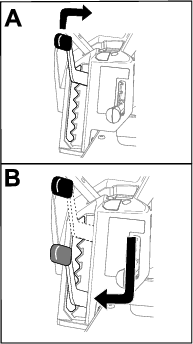

    g296586

    Skaičiai 28

    Velėnos apsaugos ritinėlių reguliavimas

    Agregatai su 107 cm pjovimo skydais

    Kaskart keisdami pjovimo aukštį, sureguliuokite velėnos apsaugos ritinėlių aukštį.

    Note: Sureguliuokite velėnos apsaugos ritinėlius taip, kad jie neliestų žemės įprastose, lygiose pjovimo vietose.

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Sureguliuokite velėnos apsaugos ritinėlius į vieną iš toliau nurodytų padėčių:

      • Viršutinė anga – šią padėtį naudokite, kai pjovimo skydas yra 63 mm ir žemiau pjovimo aukščio padėties (Skaičiai 29).

      • Apatinė anga – šią padėtį naudokite, kai pjovimo skydas yra 76 mm ir aukščiau pjovimo aukščio padėtyse (Skaičiai 29).

      g019929

      Skaičiai 29

      1. Velėnos apsaugos ritinėlis
      2. Apatinė anga – pjovimo skydas 76 mm ir aukščiau pjovimo aukščio padėtyse
      3. Flanšinė veržlė
      4. Viršutinė anga – pjovimo skydas 63 mm ir žemiau pjovimo aukščio padėtyje
      5. Varžtas

    Agregatai su 127 cm pjovimo skydais

    Kaskart keisdami pjovimo aukštį, sureguliuokite velėnos apsaugos ritinėlių aukštį.

    Note: Sureguliuokite velėnos apsaugos ritinėlius taip, kad jie neliestų žemės įprastose, lygiose pjovimo vietose.

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Sureguliuokite velėnos apsaugos ritinėlius (Skaičiai 30), kad jie atitiktų artimiausią pjovimo aukščio padėtį.

      g010233

      Skaičiai 30

      1. Velėnos apsaugos ritinėlis
      2. Varžtas
      3. Flanšinė veržlė
      4. Atstumai tarp angų

    Produkto eksploatacijos patarimai

    Maksimalios oro cirkuliacijos užtikrinimas

    Geriausiam jovimui ir maksimaliai oro cirkuliacijai užtikrinti, variklį naudokite padėtyje FAST (greitai). Oras yra reikalingas, kad būtų kruopščiai susmulkintos nupjautos žolės dalys, todėl nenustatykite pjovimo aukščio per žemai, kad pjovimo skydo neapsemtų nenupjauta žolė. Visada stenkitės, kad viena pjovimo skydo pusė būtų laisva nuo nenupjautos žolės, nes tai leidžia orui patekti į pjovimo skydą.

    Pirmasis vejos pjovimas

    Pjaukite žolę šiek tiek ilgiau nei įprasta, kad pjovimo skydo pjovimo aukštis nepažeistų velėnos ant nelygios žemės. Vis dėlto anksčiau naudotas pjovimo aukštis paprastai yra geriausias pasirinkimas. Pjaunant ilgesnę nei 15 cm žolė, veją gali tekti pjauti du kartus, kad būtų užtikrinta priimtina pjovimo kokybė.

    Trečdalio žolės stiebo pjovimas

    Geriausia nupjauti tik trečdalį žolės stiebo. Daugiau pjauti nerekomenduojama, nebent žolė yra reta arba jau yra vėlyvas ruduo, kai žolė auga lėčiau.

    Pjovimo krypties kaitaliojimas.

    Keiskite pjovimo kryptį, kad žolė augtų tiesiai. Tai taip pat padeda išsklaidyti nupjautą žolę, todėl ji lengviau suyra ir pagerina tręšimą.

    Pjovimas tinkamais intervalais

    Skirtingu metų laiku žolė auga skirtingu greičiu. Norėdami išlaikyti tą patį pjovimo aukštį, ankstyvą pavasarį pjaukite dažniau. Vasaros viduryje, kai žolės augimas sulėtėja, pjaukite rečiau. Jei negalite pjauti ilgesnį laiką, pirmiausia pjaukite naudodami aukštą pjovimo nustatymą, o tada po 2 dienų pjaukite dar kartą, nustatę mažesnį aukštį.

    Pjovimas mažesniu greičiu

    Tam tikromis sąlygomis, pjovimas mažesniu greičiu gali pagerinti pjovimo kokybę.

    Vengimas pjauti per žemai

    Pjaunant nelygią velėną, pakelkite pjovimo aukštį, kad išvengtumėte velėnos pažeidimo.

    Agregato sustabdymas

    Jei pjaudami turite sustabdyti agregato judėjimą į priekį, ant vejos gali nukristi nupjautos žolės kuokštas. To galite išvengti, pervažiuodami į anksčiau nupjautą plotą su įjungtais peiliais, arba galite išjungti pjovimo skydą judėdami į priekį.

    Pjovimo skydo apatinės dalies švaros palaikymas

    Po kiekvieno naudojimo nuvalykite nupjautą žolę ir nešvarumus nuo pjovimo skydo apatinės dalies. Jei pjovimo skyde susikaupia žolės ir nešvarumai, pjovimo kokybė ilgainiui taps nepatenkinama.

    Peilio (-ių) priežiūra

    Visą pjovimo sezoną naudokite aštrų peilį, nes aštrus peilis pjauna lygiai, neplėšdamas ar nesmulkindamas žolės. Plėšymas ir smulkinimas lemia, kad žolė paruduoja pakraščiuose, o tai lėtina jos augimą ir didina ligų tikimybę. Po kiekvieno naudojimo patikrinkite pjovimo peilius, ar jie aštrūs, ir ar neturi nusidėvėjimo ar pažeidimo požymių. Nušlifuokite visus įpjovimus ir pagal poreikį pagaląskite peilius. Jei peilis pažeistas arba nusidėvėjęs, nedelsdami pakeiskite jį originaliu Toro“ pakaitiniu peiliu. Žr. Pjovimo peilių priežiūra.

    Po eksploatavimo

    Po saugumo naudojimo metu

    Bendroji sauga

    • Prieš palikdami operatoriaus vietą, išjunkite variklį, ištraukite raktą ir palaukite, kol visos judančios dalys sustos. Prieš atlikdami priežiūros, reguliavimo, valymo darbus, pildami kurą, taip pat prieš padėdami sandėliuoti leiskite agregatui atvėsti.

    • Kad išvengtumėte gaisro, iš pjovimo įrenginio, duslintuvo, pavarų, žolės rinktuvo ir variklio skyriaus išvalykite žolę ir liekanas. Išvalykite išsiliejusią alyvą ar degalus.

    • Prieš laikydami ar transportuodami agregatą, išimkite raktą.

    Agregato valymas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Po kiekvieno naudojimo
  • Iš pjovimo agregato, duslintuvo, pavaros, žolės rinktuvo ir variklio išvalykite žolę ir liekanas.
    		•

    Important: Agregatą galite plauti švelniu plovikliu ir vandeniu. Neplaukite agregato slėginiu būdu. Nenaudokite per didelio kiekio vandens, ypač šalia valdymo skydelio, po sėdyne, aplink variklį, hidraulinius siurblius ir variklius.

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą ir palaukite, kol visos judančios dalys sustos.

    3. Iš pjovimo agregato, duslintuvo, pavarų, žolės surinkimo įtaiso ir variklio išvalykite žolę ir liekanas.

      Note: Informacijos apie skydo plovimo jungties naudojimą rasite Pjovimo skydo apatinės dalies plovimas.

    Agregato stūmimas rankomis

    Šiame agregate yra elektrinis stabdžių mechanizmas, o norint stumti agregatą, raktelis turi būti padėtyje RUN (veikia). Tam, kad būtų galima išjungti elektrinį stabdį, akumuliatorius turi būti įkrautas ir veikti.

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą ir palaukite, kol visos judančios dalys sustos.

    3. Ant rėmo abiejose variklio pusėse raskite apėjimo svirtis.

    4. Perkelkite abi apėjimo svirtis į priekį per plyšinę angą ir žemyn, kad jas užfiksuotumėte (Skaičiai 31).

      Perspėjimas

      Dėl sąlyčio su karštais paviršiais galima susižeisti.

      Laikykite rankas, kojas, veidą, drabužius ir kitas kūno dalis atokiau nuo variklio, duslintuvo ir kitų karštų paviršių.

      Perspėjimas

      Agregatas gali netyčia pajudėti, kai apėjimo svirtys yra užfiksuotos angos priekyje, ir sužaloti jus ar aplinkinius.

      Perkėlę agregatą, vėl užfiksuokite apėjimo svirtis.

      g333873

      Skaičiai 31

      1. Apėjimo svirčių vietos
      2. Svirties padėtis agregato valdymui
      3. Svirties padėtis agregato stūmimui

    5. Pasukite uždegimo raktelį į padėtį RUN (veikia) ir atleiskite stovėjimo stabdį, perkeldami vieną judėjimo valdymo svirtį iš padėties PARK (statyti).

      Note: Neužveskite agregato.

    6. Perkelkite agregatą pagal poreikį.

      Important: Visada stumkite agregatą rankomis. Nevilkite agregato, nes vilkimas gali jį pažeisti.

    7. Perkelkite judėjimo valdymo svirtis į išorę, link padėties PARK (statyti).

    8. Pasukite raktelį į padėtį OFF (išjungti) ir ištraukite jį, kad akumuliatorius neišsikrautų.

    9. Perkelkite abi apėjimo svirtis atgal ir žemyn per plyšinę angą, kad jas užfiksuotumėte.

    Agregato transportavimas

    Agregato transportavimui naudokite sunkiasvorę priekabą arba vilkiką. Naudokite viso pločio rampą. Įsitikinkite, kad priekaboje ar sunkvežimyje yra visi reikiami stabdžiai, apšvietimas ir ženklinimas, kurių reikalauja įstatymai. Atidžiai perskaitykite visas saugos instrukcijas. Šios informacijos žinojimas gali padėti jums ar pašaliniams asmenims išvengti sužalojimų. Remkitės vietiniais potvarkiais dėl priekabos ir pririšimo reikalavimais.

    Perspėjimas

    Važiavimas gatve ar kelyje be posūkio signalų, žibintų, atspindinčių ženklų ar lėtai važiuojančios transporto priemonės emblemos yra pavojingas ir gali sukelti avarijas, kurių metu gali būti sužaloti žmonės.

    Nevažiuokite agregatu viešosiomis gatvėmis ar keliais.

    Priekabos pasirinkimas

    Perspėjimas

    Pakrovus agregatą į priekabą ar sunkvežimį padidėja apvirtimo tikimybė ir tai gali sukelti sunkius arba mirtinus sužalojimus (Skaičiai 32).

    • Naudokite tik viso pločio rampą; nenaudokite atskirų rampų kiekvienai agregato pusei.

    • Neviršykite 15 laipsnių kampo tarp rampos ir žemės arba tarp rampos ir priekabos ar sunkvežimio.

    • Užtikrinkite, kad rampa būtų bent 4 kartus ilgesnė už priekabos ar sunkvežimio platformos aukštį virš žemės. Tai užtikrins, kad ant lygaus paviršiaus rampos kampas neviršytų 15 laipsnių.

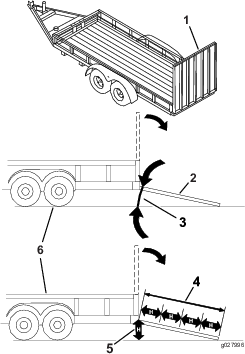

    g027996

    Skaičiai 32

    1. Viso pločio rampa užlenktoje padėtyje
    2. Viso pločio rampos šoninis vaizdas pakrovimo padėtyje
    3. Ne daugiau kaip 15 laipsnių
    4. Rampa yra bent 4 kartus ilgesnė už priekabos ar sunkvežimio platformos aukštį virš žemės.
    5. H = priekabos arba vilkiko platformos ilgis virš žemės
    6. Priekaba

    Agregato pakrovimas

    Perspėjimas

    Pakrovus agregatą į priekabą ar sunkvežimį padidėja apvirtimo tikimybė ir tai gali sukelti sunkius arba mirtinus sužalojimus.

    • Būkite itin atsargūs dirbdami su agregatu ant rampos.

    • Užvažiuokite agregatu ant rampos atbuline eiga, o žemyn nuo rampos važiuokite priekine eiga.

    • Važiuodami agregatu ant rampos venkite staigaus pagreitėjimo ar sulėtėjimo, nes galite prarasti valdymą arba apvirsti.

    1. Jei naudojate priekabą, prijunkite ją prie velkančiosios transporto priemonės ir pritvirtinkite saugos grandines.

    2. Jei taikoma, prijunkite priekabos stabdžius ir žibintus.

    3. Nuleiskite rampą, užtikrindami, kad kampas tarp rampos ir žemės neviršytų 15 laipsnių (Skaičiai 32).

    4. Užvažiuokite agregatu ant rampos atbuline eiga (Skaičiai 33).

      g027995

      Skaičiai 33

      1. Užvažiuokite agregatu ant rampos atbuline eiga.
      2. Važiuokite agregatu nuo rampos priekine eiga.

    5. Išjunkite variklį, ištraukite raktelį ir perkelkite judėjimo valdymo svirtis į išorę, link padėties PARK (statyti).

    6. Pritvirtinkite agregatą prie priekinių manevrinių ratukų ir prie galinio rėmo, naudodami diržus, grandines, trosą ar virves (Skaičiai 34). Remkitės vietiniais tvirtinimo reikalavimais.

      g027708

      Skaičiai 34

      1. Tvirtinimo taškai

    Agregato iškrovimas

    1. Nuleiskite rampą, užtikrindami, kad kampas tarp rampos ir žemės neviršytų 15 laipsnių (Skaičiai 32).

    2. Važiuokite su agregatu nuo rampos priekine eiga (Skaičiai 33).

    Techninė priežiūra

    Note: Nustatykite kairiąją ir dešiniąją agregato pusę iš įprastos darbinės padėties.

    Techninės priežiūros saugumas

    • Jei paliksite raktą jungiklyje, kas nors gali netyčia užvesti variklį ir sunkiai sužaloti jus ar kitus greta esančius asmenis. Prieš atlikdami bet kokius techninės priežiūros darbus, ištraukite raktelį iš jungiklio.

    • Prieš išlipdami iš operatoriaus vietos atlikite šiuos veiksmus:

      • Pastatykite įrenginį ant lygaus paviršiaus.

      • Išjunkite pavaras.

      • Įjunkite stovėjimo stabdį.

      • Užgesinkite variklį ir ištraukite raktą.

      • Prieš atlikdami techninę priežiūrą leiskite agregato komponentams atvėsti.

    • Neleiskite neapmokytiems darbuotojams vykdyti agregato techninės priežiūros darbų.

    • Laikykite rankas ir kojas atokiau nuo judančių dalių ar karštų paviršių. Jeigu įmanoma, nieko nereguliuokite varikliui veikiant.

    • Atsargiai išleiskite slėgį iš dalių, kuriose yra likutinės energijos.

    • Dažnai tikrinkite stovėjimo stabdžio veikimą. Pagal poreikį jį sureguliuokite ir atlikite aptarnavimo darbus.

    • Niekada nekeiskite saugos įtaisų. Reguliariai tikrinkite, ar jie tinkamai veikia.

    • Kad išvengtumėte gaisro, iš pjovimo agregato, duslintuvo, pavarų, žolės rinktuvo ir variklio skyriaus išvalykite žolę ir liekanas.

    • Išvalykite išsiliejusią alyvą ar degalus ir pašalinkite degalų prisigėrusias liekanas.

    • Nepasikliaukite hidrauliniais ar mechaniniais kėlikliais agregatui paremti; kai tik pakeliate agregatą, paremkite jį kėlimo stovais.

    • Pasirūpinkite, kad visos dalys būtų tinkamos darbui būklės ir priveržkite visus tvirtinimo elementus, ypač peilio tvirtinimo detales. Pakeiskite visus susidėvėjusius ar pažeistus lipdukus.

    • Prieš remontuodami agregatą atjunkite kabelį nuo neigiamo akumuliatoriaus gnybto.

    • Siekdami užtikrinti optimalų veikimą, naudokite tik originalias Toro“ atsargines dalis ir priedus. Kitų gamintojų pagamintos atsarginės dalys ir reikmenys gali būti pavojingi, todėl juos naudojant gaminio garantija gali netekti galios.

    Rekomenduojamas techninės priežiūros grafikas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Po pirmų 8 valandų
  • Pakeiskite variklio alyvą.
    		•
    Prieš kiekvieną naudojimąsi arba kasdien
  • Patikrinkite saugos blokavimo sistemą.
  • Patikrinkite oro valytuvą, ar nėra nešvarių, atsilaisvinusių ar pažeistų dalių.
  • Patikrinkite variklio alyvos lygį.
  • Nuvalykite oro įsiurbimo tinklelį.
  • Patikrinkite peilius.
  • Patikrinkite, ar žolės deflektorius nepažeistas.
    		•
    Po kiekvieno naudojimo
  • Iš pjovimo agregato, duslintuvo, pavaros, žolės rinktuvo ir variklio išvalykite žolę ir liekanas.
  • Išvalykite pjovimo skydo korpusą.
    		•
    Kas 25 valandų
  • Sutepkite manevrinių ratukų guolius (dažniau, jei dirbate smėlingoje dirvoje).
  • Patikrinkite padangų slėgį.
  • Patikrinkite, ar diržai nenusidėvėję ar įtrūkę.
    		•
    Kas 100 valandų
  • Pakeiskite variklio alyvą(dažniau, jei dirbate purvinomis ar dulkėtomis sąlygomis).
  • Pakeiskite uždegimo žvakę arba išvalykite ir sureguliuokite jos tarpą.
  • Pakeiskite degalų linijos filtrą.
    		•
    Kas 100 valandų arba kasmet, žiūrint, kuris laikotarpis trumpesnis
  • Pakeiskite popierinį oro valytuvo elementą (dažniau, jei dirbama nešvariomis arba dulkėtomis sąlygomis).
    		•
    Kas 200 valandų
  • Pakeiskite variklio alyvos filtrą(dažniau, jei dirbate purvinomis ar dulkėtomis sąlygomis).
    		•
    Kas 300 valandų
  • Patikrinkite ir sureguliuokite vožtuvų tarpus. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    		•
    Prieš saugojimą
  • Įkraukite akumuliatorių ir atjunkite akumuliatoriaus kabelius.
  • Prieš sandėliavimą atlikite visas pirmiau išvardytas techninės priežiūros procedūras.
  • Nudažykite visus suskilinėjusius paviršius.
    		•

    Important: Papildomos informacijos apie techninės priežiūros procedūras ieškokite variklio savininko vadove.

    Atsargiai

    Jei paliksite raktą jungiklyje, kas nors gali netyčia užvesti variklį ir sunkiai sužaloti jus ar kitus greta esančius asmenis.

    Prieš atlikdami bet kokius techninės priežiūros darbus, išjunkite variklį ir ištraukite raktelį iš jungiklio.

    Procedūros prieš techninę priežiūrą

    Pjovimo skydo uždangos atlaisvinimas

    Atlaisvinkite 2 apatinius uždangos varžtus, kad pasiektumėte pjovimo skydo viršų (Skaičiai 35).

    g295619

    Skaičiai 35

    1. Apatinis varžtas
    2. Uždanga

    Note: Atlikę techninę priežiūrą visada priveržkite uždangos sujungimo varžtus.

    Agregato kėlimas

    Keldami agregatą, jam paremti naudokite kėlimo stovus.

    Perspėjimas

    Atremdami agregatą į apatinio duslintuvo skydą (Skaičiai 36), galite jį pažeisti ir agregatas gali nukristi, sužeisdama jus arba aplinkinius.

    Nenaudokite apatinio duslintuvo skydo agregatui pakelti ar paremti.

    g299647

    Skaičiai 36

    1. Apatinis duslintuvo skydas

    Sutepimas

    Guolių tepimas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Kas 25 valandų
  • Sutepkite manevrinių ratukų guolius (dažniau, jei dirbate smėlingoje dirvoje).
    		•

    Tepalo tipas: Nr. 2 ličio tepalas

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Nuvalykite tepimo taškus (Skaičiai 37) skudurėliu.

      Note: Nušveiskite visus dažus nuo tepimo jungties (-ių) priekinės dalies.

      g032432

      Skaičiai 37

      1. Priekinio manevrinio ratuko padanga

    4. Prijunkite tepimo pistoletą prie kiekvieno tepimo taško (Skaičiai 37).

    5. Pumpuokite alyvą į tepimo taškus, kol alyva pradės tekėti iš guolių.

    6. Nuvalykite visą alyvos perteklių.

    Variklio priežiūra

    Variklio saugumas

    • Laikykite rankas, kojas, veidą, kitas kūno dalis ir drabužius atokiau nuo duslintuvo ir kitų karštų paviršių. Prieš atlikdami techninę priežiūrą leiskite variklio komponentams atvėsti.

    • Nekeiskite variklio reguliatoriaus greičio ir neviršykite variklio sūkių dažnio.

    Oro valytuvo techninė priežiūra

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Prieš kiekvieną naudojimąsi arba kasdien
  • Patikrinkite oro valytuvą, ar nėra nešvarių, atsilaisvinusių ar pažeistų dalių.
    		•
    Kas 300 valandų
  • Patikrinkite ir sureguliuokite vožtuvų tarpus. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    		•

    Note: Oro valytuvą prižiūrėkite dažniau (kas kelias valandas), jei dirbama itin dulkėtomis ar smėlingomis sąlygomis.

    Oro valytuvo popierinio elemento išėmimas

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Nuvalykite aplink oro valytuvo dangtį, kad nešvarumai nepatektų į variklį ir jo nepažeistų.

    4. Atlaisvinkite žarnos spaustuką ir išimkite popierinį elementą (Skaičiai 38).

      g207139

      Skaičiai 38

      1. Dangtelis
      2. Popierinis elementas
      3. Žarnos spaustuvas

    Popierinio oro valytuvo elemento priežiūra

    Techninės priežiūros intervalasTechninės priežiūros veiksmai

    1. Išvalykite popierinį elementą švelniai jį paliesdami, kad pašalintumėte dulkes.

      Note: Jei jis labai nešvarus, pakeiskite popierinį elementą nauju.

    2. Patikrinkite, ar elementas nėra įtrūkęs, ar nėra tepalo plėvelės, ar nepažeistas guminis sandariklis.

    3. Pakeiskite popieriaus elementą, jei jis pažeistas.

      Important: Popierinio filtro nevalykite.

    Variklio alyvos keitimas ir tikrinimas

    Variklio alyvos specifikacijos

    Alyvos tipas: valomoji alyva (API SF, SG, SH, SJ arba SL)

    Karterio talpa: 1,8 l; be filtro; 2,1 l su filtru

    Klampumas: žr. toliau pateiktą lentelę.

    g331234

    Skaičiai 39

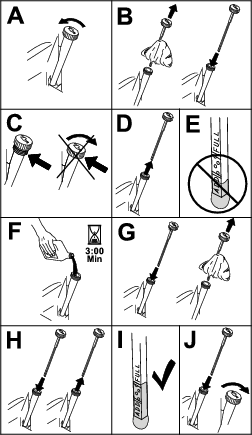

    Variklio alyvos lygio tikrinimas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Prieš kiekvieną naudojimąsi arba kasdien
  • Patikrinkite variklio alyvos lygį.
    		•

    Note: Alyvą tikrinkite, kai variklis yra šaltas.

    Important: Įpylus į variklio karterį per daug arba nepakankamai alyvos ir paleidus variklį, jį galima sugadinti.

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

      Note: Pasirūpinkite, kad variklis būtų atvėsęs ir alyva spėtų nutekėti į karterį.

    3. Kad į variklį nepatektų purvo, nupjautos žolės ir pan., nuvalykite sritį aplink alyvos pylimo dangtelį ir matuoklį prieš jį nuimdami (Skaičiai 40).

    g307458

    Skaičiai 40

    Variklio alyvos keitimas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Po pirmų 8 valandų
  • Pakeiskite variklio alyvą.
    		•
    Kas 100 valandų
  • Pakeiskite variklio alyvą(dažniau, jei dirbate purvinomis ar dulkėtomis sąlygomis).
    		•

    1. Pastatykite agregatą taip, kad išleidimo pusė būtų šiek tiek žemiau nei priešinga pusė, kad alyva visiškai ištekėtų.

    2. Išjunkite peilių valdymo jungiklį (PTO) ir perkelkite judėjimo valdymo svirtis į išorę, link padėties PARK (statyti).

    3. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

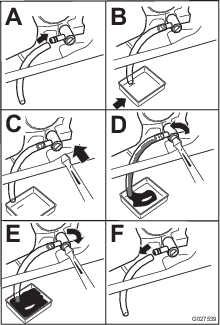

    4. Išleiskite alyvą iš variklio (Skaičiai 41).

      g027539

      Skaičiai 41

    5. Lėtai supilkite maždaug 80 % nurodytos alyvos į pildymo vamzdelį ir lėtai įpilkite papildomos alyvos, kad pasiektumėte žymę Full (pilna) (Skaičiai 42).

      g365790

      Skaičiai 42

    6. Panaudotą alyvą atiduokite į oficialų perdirbimo centrą.

    Variklio alyvos filtro keitimas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Kas 200 valandų
  • Pakeiskite variklio alyvos filtrą(dažniau, jei dirbate purvinomis ar dulkėtomis sąlygomis).
    		•

    1. Išleiskite alyvą iš variklio; žr. Variklio alyvos keitimas.

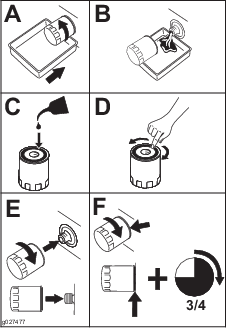

    2. Pakeiskite variklio alyvos filtrą (Skaičiai 43).

      g027477

      Skaičiai 43

      Note: Įsitikinkite, kad alyvos filtro tarpiklis liečiasi su varikliu, tada pasukite alyvos filtrą dar ¾ apsisukimo.

    3. Užpildykite karterį tinkamo tipo nauja alyva (Skaičiai 42).

    Uždegimo žvakės priežiūra

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Kas 100 valandų
  • Pakeiskite uždegimo žvakę arba išvalykite ir sureguliuokite jos tarpą.
    		•

    Prieš montuodami uždegimo žvakę įsitikinkite, kad oro tarpas tarp centrinio ir šoninio elektrodų yra tinkamas. Uždegimo žvakei išimti ir sumontuoti naudokite uždegimo žvakės raktą, o oro tarpui patikrinti ir sureguliuoti – tarpų reguliavimo įrankį arba matuoklį. Jei reikia, sumontuokite naują uždegimo žvakę.

    Uždegimo žvakės tipas: NGK® BPR4ES

    Oro tarpas: 0,75 mm

    Uždegimo žvakės išėmimas

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos. Leiskite varikliui atvėsti.

    3. Nuvalykite sritį aplink žvakės pagrindą, kad purvas ir nuolaužos nepatektų į variklį.

    4. Išimkite uždegimo žvakę (Skaičiai 44).

      g027478

      Skaičiai 44

    Uždegimo žvakės tikrinimas

    Important: Nevalykite uždegimo žvakės (-ių). Visada pakeiskite uždegimo žvakę (-es), jei jos (jų) danga juoda, elektrodai nusidėvėję, ant jų yra alyvos plėvelė arba įtrūkimų.

    Jei ant izoliacijos sluoksnio matote šviesiai rudą arba pilką spalvą, variklis veikia tinkamai. Juoda izoliacijos sluoksnio danga paprastai reiškia, kad oro valytuvas yra nešvarus.

    Nustatykite 0,75 mm tarpą.

    g206628

    Skaičiai 45

    Uždegimo žvakės montavimas

    g027661

    Skaičiai 46

    Aušinimo sistemos valymas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Prieš kiekvieną naudojimąsi arba kasdien
  • Nuvalykite oro įsiurbimo tinklelį.
    		•

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Išimkite oro filtrą iš variklio.

    4. Nuimkite variklio gaubtą.

    5. Kad nuolaužos nepatektų į oro įsiurbimo angą, sumontuokite oro filtrą ant filtro pagrindo.

    6. Nuvalykite nuolaužas ir žolę nuo dalių.

    7. Išimkite oro filtrą ir sumontuokite variklio gaubtą.

    8. Sumontuokite oro filtrą.

    Kuro sistemos priežiūra

    Pavojinga

    Tam tikromis aplinkybėmis degalai yra itin degūs ir labai sprogūs. Degalų sukeltas gaisras ar sprogimas gali apdeginti jus ir kitus asmenis bei sugadinti turtą.

    Visą su degalais susijusių atsargumo priemonių sąrašą rasite Degalų sauga.

    Degalų linijos filtro keitimas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Kas 100 valandų
  • Pakeiskite degalų linijos filtrą.
    		•

    Niekada nemontuokite nešvaraus filtro, jį išėmę iš degalų linijos.

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos. Leiskite varikliui atvėsti.

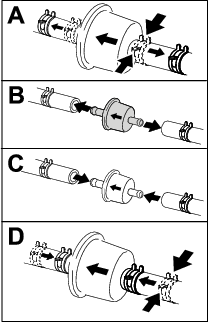

    3. Pakeiskite filtrą (Skaičiai 47).

      Note: Įsitikinkite, kad srautų krypties rodyklė ant keičiamojo filtro yra nukreipta link variklio.

      g027590g333995

      Skaičiai 47

    Elektros sistemos priežiūra

    Elektros sistemos sauga

    • Prieš remontuodami agregatą atjunkite kabelį nuo neigiamo akumuliatoriaus gnybto.

    • Įkraukite akumuliatorių atviroje, gerai vėdinamoje vietoje, atokiau nuo kibirkščių ir liepsnos. Prieš prijungdami arba atjungdami akumuliatorių, atjunkite įkroviklį. Dėvėkite apsauginius drabužius ir naudokite izoliuotus įrankius.

    Akumuliatoriaus techninė priežiūra

    Akumuliatoriaus išėmimas

    Perspėjimas

    Akumuliatoriaus gnybtai arba metaliniai įrankiai gali sukelti trumpąjį jungimą su metalinėmis agregato dalimis ir sukelti kibirkštis. Kibirkštys gali sukelti akumuliatoriaus dujų sprogimą, galintį sužaloti žmones.

    • Išimdami arba montuodami akumuliatorių, saugokite, kad akumuliatoriaus gnybtai nesiliestų su jokiomis metalinėmis agregato dalimis.

    • Neleiskite metaliniams įrankiams sukelti trumpojo jungimo tarp akumuliatoriaus gnybtų ir metalinių agregato dalių.

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Norėdami pasiekti akumuliatorių, pakelkite sėdynę.

    4. Atjunkite neigiamą (juodą) įžeminimo kabelį nuo akumuliatoriaus gnybto (Skaičiai 48).

      Note: Išsaugokite visus tvirtinimo elementus.

      Perspėjimas

      Neteisingai atjungus kabelius nuo akumuliatoriaus, galima sugadinti agregatą ir kabelius, dėl to gali kilti kibirkščių. Kibirkštys gali sukelti akumuliatoriaus dujų sprogimą, galintį sužaloti žmones.

      • Visada atjunkite neigiamą (juodą) akumuliatoriaus kabelį prieš atjungdami teigiamą (raudoną) kabelį.

      • Visada prijunkite teigiamą (raudoną) akumuliatoriaus kabelį prieš prijungdami neigiamą (juodą) kabelį.

    5. Nuimkite guminį dangtelį nuo teigiamo (raudono) kabelio.

    6. Atjunkite teigiamą (raudoną) kabelį nuo akumuliatoriaus gnybto (Skaičiai 48).

      Note: Išsaugokite visus tvirtinimo elementus.

    7. Nuimkite akumuliatoriaus tvirtinimo laikiklį (Skaičiai 48) ir iškelkite akumuliatorių iš akumuliatoriaus dėklo.

      g293472

      Skaičiai 48

      1. Akumuliatorius
      2. Teigiamas (+) akumuliatoriaus gnybtas
      3. Varžtas, poveržlė ir veržlė
      4. Gnybto dangtelis
      5. Neigiamas (–) akumuliatoriaus gnybtas
      6. Sparnuotoji veržlė, poveržlė ir varžtas
      7. Akumuliatoriaus tvirtinimo laikiklis

    Akumuliatoriaus įkrovimas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Prieš saugojimą
  • Įkraukite akumuliatorių ir atjunkite akumuliatoriaus kabelius.
    		•

    1. Išimkite akumuliatorių iš važiuoklės; žr. Akumuliatoriaus išėmimas.

    2. Įkraukite akumuliatorių mažiausiai 1 valandą 6–10 A srove.

      Note: Neperkraukite akumuliatoriaus.

    3. Kai akumuliatorius visiškai įkrautas, atjunkite įkroviklį nuo elektros lizdo, tada atjunkite įkroviklio laidus nuo akumuliatoriaus kontaktų (Skaičiai 49).

      g000538

      Skaičiai 49

      1. Teigiamas (+) akumuliatoriaus gnybtas
      2. Neigiamas (–) akumuliatoriaus gnybtas
      3. Raudonas (+) įkroviklio laidas
      4. Juodas (–) įkroviklio laidas

    Akumuliatoriaus montavimas

    1. Įdėkite akumuliatorių į dėklą (Skaičiai 48).

    2. Naudodami anksčiau nuimtus tvirtinimo elementus, prie teigiamo (raudono) akumuliatoriaus gnybto prijunkite teigiamą (+) akumuliatoriaus kabelį.

    3. Naudodami anksčiau nuimtus tvirtinimo elementus, prie neigiamo (–) akumuliatoriaus gnybto prijunkite neigiamą akumuliatoriaus kabelį.

    4. Ant teigiamo (raudono) akumuliatoriaus gnybto užmaukite raudoną gnybto dangtelį.

    5. Pritvirtinkite akumuliatorių tvirtinimo laikikliu (Skaičiai 48).

    6. Nuleiskite sėdynę.

    Saugiklių priežiūra

    Elektros sistema apsaugota saugikliais. Jai nereikia techninės priežiūros; tačiau jei saugiklis perdega, patikrinkite, ar komponentas (grandinė) nėra sugedęs ir ar nėra trumpojo jungimo.

    Saugiklio tipas:

    • Pagrindinis-F1 (25 A, plokščiojo tipo)

    • Krovimo grandinė-F2 (15 A, plokščiojo tipo)

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Norėdami pasiekti saugiklius, pakelkite sėdynę.

    4. Norėdami pakeisti saugiklį, išimkite jį traukdami (Skaičiai 50).

      g293931

      Skaičiai 50

      1. Krovimo grandinė (15 A)
      2. Pagrindinis (25 A)

    5. Nuleiskite sėdynę.

    Pavarų sistemos priežiūra

    Padangų slėgio tikrinimas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Kas 25 valandų
  • Patikrinkite padangų slėgį.
    		•

    Palaikykite nurodytą oro slėgį priekinėse ir galinėse padangose. Netolygus padangų slėgis gali lemti netolygų pjovimą. Patikrinkite slėgį prie ventilio (Skaičiai 51). Norėdami tiksliausiai nustatyti slėgį, padangas tikrinkite, kai jos yra šaltos.

    Priekines sukamųjų ratukų padangas pripūskite iki 206 kPa arba iki slėgio, nurodyto ant šoninės sienelės, atsižvelgiant į tai, kuris iš jų yra mažesnis.

    Pripūskite galinių varančiųjų ratų padangas iki 90 kPa.

    g000554

    Skaičiai 51

    1. Ventilis

    Elektrinio stabdžio atleidimas

    Galite rankiniu būdu atleisti elektrinį stabdį, pasukdami jungiamąsias svirtis į priekį. Kai elektriniam stabdžiui vėl tiekiama srovė, jis vėl įjungiamas.

    1. Pasukite raktelį į padėtį OFF (išjungti) ir ištraukite raktelį.

    2. Atjunkite akumuliatorių

    3. Atlaisvinkite 2 apatinius varžtus, laikančius pjovimo skydo uždangą prie pjovimo skydo. Žr. Pjovimo skydo uždangos atlaisvinimas

    4. Suraskite elektrinio stabdžio veleną, prie kurio yra prijungtos stabdžių traukės (Skaičiai 52).

    5. Pasukite veleną į priekį, kad atleistumėte stabdį, kaip parodytaSkaičiai 52.

    6. Pajudinę agregatą pasukite veleną atgal ir prijunkite akumuliatorių.

    7. Priveržkite 2 apatinius varžtus, laikančius pjovimo skydo uždangą prie pjovimo skydo. Žr. Pjovimo skydo uždangos atlaisvinimas.

    g294417

    Skaičiai 52

    1. Elektrinio stabdžių valdymo modulio stabdžių traukė
    2. Kairė, galinė padanga

    Eigos reguliavimas

    Jei važiuojant agregatu maksimaliu greičiu į priekį jis traukia į vieną pusę, sureguliuokite eigą.

    Jei agregatas traukia į kairę, sureguliuokite dešiniąją judėjimo valdymo svirtį; jei agregatas traukia į dešinę, sureguliuokite kairiąją judėjimo valdymo svirtį.

    Note: Eigą galima reguliuoti tik važiavimui į priekį.

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

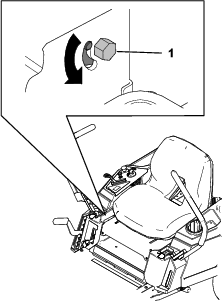

    3. Suraskite eigos reguliavimo varžtą šalia judėjimo valdymo svirties toje pusėje, kurią reikia reguliuoti (Skaičiai 53).

      Note: Pakelkite sėdynę, kad būtų lengviau pasiekti reguliavimo varžtą.

    4. Pasukite varžtą, kad sumažintumėte to konkretaus rato greitį.

      Note: Jei reikalingas nedidelis reguliavimas, varžtą pasukite nedaug.

      g294926

      Skaičiai 53

      1. Varžtas

    5. Užveskite agregatą ir važiuokite į priekį plokščiu, lygiu paviršiumi, pastūmę judėjimo valdymo svirtis iki galo į priekį, kad patikrintumėte, ar agregatas važiuoja tiesiai. Jei reikia, procedūrą pakartokite.

    Diržų sistemos ppriežiūra

    Diržų tikrinimas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Kas 25 valandų
  • Patikrinkite, ar diržai nenusidėvėję ar įtrūkę.
    		•

    Jei diržas susidėvėjęs, jį pakeiskite. Susidėvėjusio diržo požymiai: cypimas diržui sukantis, peilių slydimas pjaunant žolę, nuplyšę kraštai, degimo žymės ir įtrūkimai ant diržo.

    Pjovimo diržo keitimas

    Susidėvėjusio diržo požymiai: cypimas diržui sukantis, peilių slydimas pjaunant žolę, nuplyšę kraštai, degimo žymės ir įtrūkimai ant diržo. Pakeiskite pjovimo diržą, jei pasireiškia kuri nors iš šių sąlygų.

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Nustatykite pjovimo aukštį žemiausioje pjovimo padėtyje (38 mm).

    4. Išimkite adatinę smeigę ir įspauskite skirtuką ant dangtelio, kad nuimtumėte skriemulių dangtelius (Skaičiai 54).

      g331652

      Skaičiai 54

      1. Dangtelis
      2. Adatinė smeigė

    5. Naudodami spyruoklių nuėmimo įrankį (Toro“ dalies Nr. 92-5771), nuimkite įtempiklio spyruoklę nuo skydo kablio, kad atleistumėte įtempimą nuo įtempiklio skriemulio, ir nuvyniokite diržą nuo skriemulių (Skaičiai 55).

      Perspėjimas

      Sumontuota spyruoklė yra įtempta ir gali sužaloti.

      Būkite atsargūs nuimdami diržą.

      g298026

      Skaičiai 55

      1. Įtempiklio skriemulys
      2. Pjovimo diržas
      3. Išorinis skriemulys
      4. Spyruoklė
      5. Variklio skriemulys
      6. Spyruoklių nuėmimo įrankis

    6. Uždėkite naują diržą aplink variklio skriemulį ir pjovimo skriemulius (Skaičiai 55).

    7. Naudodami spyruoklių nuėmimo įrankį (Toro“ dalies Nr. 92-5771), sumontuokite įtempiklio spyruoklę ant skydo kablio ir įtempkite įtempiklio skriemulį bei pjovimo diržą (Skaičiai 55).

    8. Sumontuokite skriemulių dangtelius.

    Vejapjovės priežiūra

    Peilių saugumas

    • Reguliariai tikrinkite, ar peiliai nenusidėvėjo arba nėra pažeisti.

    • Tikrindami peilius būkite atsargūs. Apvyniokite peilius arba mūvėkite pirštines ir būkite atsargūs atlikdami peilių priežiūrą. Peilius tik pakeiskite arba galąskite; niekada jų netiesinkite ir nevirinkite.

    • Agregatuose su keliais peiliais, būkite atsargūs, nes pasukus vieną peilį, gali pradėti suktis kiti peiliai.

    • Pakeiskite susidėvėjusius ar pažeistus peilius ir varžtus rinkiniais, kad išlaikytumėte balansą.

    Pjovimo peilių priežiūra

    Norėdami pasiekti aukščiausią pjovimo kokybę, užtikrinkite, kad peiliai būtų aštrūs. Kad būtų patogu galąsti ir keisti, pasirūpinkite atsarginiais peiliais.

    Prieš apžiūrint ar atliekant peilių priežiūrą

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Užgesinkite variklį, ištraukite raktelį ir atjunkite uždegimo žvakių laidus nuo uždegimo žvakių.

    Peilių tikrinimas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Prieš kiekvieną naudojimąsi arba kasdien
  • Patikrinkite peilius.
    		•

    1. Apžiūrėkite pjovimo briaunas (Skaičiai 56).

    2. Jei briaunos nėra aštrios arba turi iškirtimų, nuimkite ir pagaląskite peilį; žr. Peilių galandimas.

    3. Apžiūrėkite peilius, ypač lenktoje srityje.

    4. Jei šioje vietoje pastebite įtrūkimų, susidėvėjimą ar plyšį, nedelsiant sumontuokite naują peilį (Skaičiai 56).

      g006530

      Skaičiai 56

      1. Pjovimo briauna
      2. Lenkta sritis
      3. Susidėvėjimas / plyšys
      4. Įtrūkimas

    Tikrinimas, ar nėra sulenktų peilių

    Note: Atliekant šią procedūrą agregatas turi stovėti ant lygaus paviršiaus.

    1. Pakelkite pjovimo skydą į aukščiausią pjovimo padėtį.

    2. Mūvėdami storas paminkštintas pirštines ar naudodami kitą tinkamą rankų apsaugą, lėtai pasukite peilį į padėtį, leidžiančią išmatuoti atstumą tarp pjovimo briaunos ir lygaus paviršiaus, ant kurio stovi agregatas (Skaičiai 57).

      g014972

      Skaičiai 57

      1. Skydas
      2. Suklio korpusas
      3. Peilis

    3. Išmatuokite atstumą nuo peilio galiuko iki lygaus paviršiaus (Skaičiai 58).

      g014973

      Skaičiai 58

      1. Peilis (matavimo padėtyje)
      2. Lygus paviršius
      3. Išmatuotas atstumas tarp peilio ir paviršiaus (A)

    4. Pasukite tą patį peilį 180 laipsnių kampu, kad priešinga pjovimo briauna atsidurtų toje pačioje padėtyje (Skaičiai 59).

      g014974

      Skaičiai 59

      1. Peilis (anksčiau išmatuota pusė)
      2. Matavimas (anksčiau naudota padėtis)
      3. Priešinga peilio pusė perkeliama į matavimo padėtį

    5. Išmatuokite atstumą nuo peilio galiuko iki lygaus paviršiaus (Skaičiai 60).

      Note: Nuokrypis neturi viršyti 3 mm.

      g014973

      Skaičiai 60

      1. Priešinga peilio briauna (matavimo padėtyje)
      2. Lygus paviršius
      3. Antras išmatuotas atstumas tarp peilio ir paviršiaus (B)

      1. Jei skirtumas tarp A ir B yra didesnis nei 3 mm, pakeiskite peilį nauju; žr. Peilių nuėmimas ir Peilių montavimas.

        Note: Jei išlenktas peilis pakeičiamas nauju peiliu, o gautas matmuo vis dar viršija 3 mm, peilio suklys gali būti išlenktas. Dėl aptarnavimo kreipkitės į įgaliotąjį techninės priežiūros atstovą.

      2. Jei nuokrypis atitinka leistinas ribas, pereikite prie kito peilio.

    6. Pakartokite šią procedūrą su kiekvienu peiliu.

    Peilių nuėmimas

    Pakeiskite peilius, jei jie atsitrenkė į kietą objektą, arba jei peilis yra nesubalansuotas ar išlenktas.

    1. Peilio galą laikykite naudodami skudurą arba storą paminkštintą pirštinę.

    2. Nuimkite peilio varžtą, išlenktą poveržlę ir peilį nuo suklio veleno (Skaičiai 61).

      g027833

      Skaičiai 61

      1. Peilio aerodinaminis plotas
      2. Peilis
      3. Išlenkta poveržlė
      4. Peilio varžtas

    Peilių galandimas

    1. Naudodami dildę pagaląskite pjovimo briauną abiejuose peilio galuose (Skaičiai 62).

      Note: Išlaikykite pradinį kampą.

      Note: Peilis išlaikys balansą, jei nuo abiejų pjovimo briaunų bus pašalintas vienodas medžiagos kiekis.

      g000552

      Skaičiai 62

      1. Galąskite originaliu kampu.

    2. Patikrinkite peilio balansą uždėdami jį ant peilių balansavimo prietaiso (Skaičiai 63).

      Note: Jei peilis lieka horizontalioje padėtyje, jis yra subalansuotas ir jį galima naudoti.

      Note: Jei peilis nėra subalansuotas, pašalinkite dalį metalo dilde tik nuo aerodinaminio ploto galo (Skaičiai 62).

      g000553

      Skaičiai 63

      1. Peilis
      2. Balansavimo prietaisas

    3. Kartokite šią procedūrą, kol peilis bus subalansuotas.

    Peilių montavimas

    1. Sumontuokite peilį ant suklio veleno (Skaičiai 61).

      Important: Kad būtų užtikrintas tinkamas pjovimas, lenkta peilio dalis turi būti nukreipta į viršų, link pjovimo agregato vidaus.

    2. Sumontuokite išlenktą poveržlę (įgaubta dalimi peilio pusėje) ir peilio varžtą (Skaičiai 61).

    3. Priveržkite peilio varžtą 81–108 Nm sukimo momentu.

    Pjovimo skydo išlyginimas

    Patikrinkite, ar pjovimo skydas yra lygus, bet kuriuo metu, kai montuojate pjovimo agregatą arba kai pastebite nelygiai nupjautą veją.

    Prieš išlygindami patikrinkite, ar pjovimo skydo peiliai nėra išlenkti, ir nuimkite bei pakeiskite visus išlenktus peilius; prieš tęsdami žr. Pjovimo peilių priežiūra.

    Pirmiausia išlyginkite pjovimo skydą iš šono į šoną; tada galėsite reguliuoti nuolydį priekio ir galo atžvilgiu.

    Reikalavimai:

    Šoninio lygumo tikrinimas

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį (PTO) ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Nustatykite pjovimo aukštį 76 mm.

    4. Atsargiai pasukite peilius į šonus.

    5. Išmatuokite atstumą tarp išorinių pjovimo briaunų ir lygaus paviršiaus (Skaičiai 64 ir Skaičiai 65).

      Note: Jei skirtumas tarp abiejų matavimų viršija 5 mm, reikia reguliuoti; žr. Išlyginimas iš šono į šoną.

      g294044

      Skaičiai 64

      Pjovimo skydai su 2 peiliais

      1. Peiliai iš šono į šoną
      2. Išorinės pjovimo briaunos
      3. Čia išmatuokite atstumą nuo peilio galiuko iki lygaus paviršiaus čia.
      g296913

      Skaičiai 65

      Pjovimo skydai su 3 peiliais

      1. Peiliai iš šono į šoną
      2. Išorinės pjovimo briaunos
      3. Čia išmatuokite atstumą nuo peilio galiuko iki lygaus paviršiaus čia.

    Priekinio ir galinio peilių nuolydžio tikrinimas

    Kiekvieną kartą, kai montuojate pjovimo agregatą, patikrinkite peilių lygį priekio ir galo atžvilgiu. Jei pjovimo skydo priekis yra daugiau nei 7,9 mm žemiau nei pjovimo skydo galas, sureguliuokite peilių lygį.

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį (PTO) ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Nustatykite pjovimo aukštį 76 mm.

    4. Atsargiai pasukite peilius taip, kad jie būtų nukreipti iš priekio į galą (Skaičiai 66).

    5. Išmatuokite atstumą nuo priekinio peilio galiuko iki lygaus paviršiaus ir nuo galinio peilio galiuko iki lygaus paviršiaus (Skaičiai 66 arba Skaičiai 67).

      Note: Jei priekinio peilio galiukas nėra 1,6–7,9 mm žemiau nei galinio peilio galiukas, tęskitePriekio ir galio peilių nuolydžio reguliavimas procedūrą.

      g294046

      Skaičiai 66

      Pjovimo skydai su 2 peiliais

      1. Peiliai iš priekio į galą
      2. Išorinės pjovimo briaunos
      3. Čia išmatuokite atstumą nuo peilio galiuko iki lygaus paviršiaus čia.
      g296914

      Skaičiai 67

      Pjovimo skydai su 3 peiliais

      1. Peiliai iš priekio į galą
      2. Išorinės pjovimo briaunos
      3. Čia išmatuokite atstumą nuo peilio galiuko iki lygaus paviršiaus čia.

    Išlyginimas iš šono į šoną

    1. Pereikite į kairę agregato pusę.

    2. Šiai procedūrai atlikti nustatykite velėnos apsaugos ritinėlius į viršutines skyles arba visiškai juos nuimkite; žr. Velėnos apsaugos ritinėlių reguliavimas.

    3. Nustatykite pjovimo aukščio svirtį į 76 mm padėtį; žr. Pjovimo aukščio reguliavimas.

    4. Pastatykite 2 blokus, kurių kiekvienas yra 6,6 cm storio, po kiekviena priekinio skydo krašto puse, bet ne po velėnos apsaugos ritinėlių laikikliais (Skaičiai 68 arba Skaičiai 69).

    5. Pastatykite 2 blokus, kurių kiekvienas yra 7,3 cm storio, po galiniu pjovimo skydo kraštu, po vieną kiekvienoje pjovimo skydo pusėje (Skaičiai 68 arba Skaičiai 69).

      g298027

      Skaičiai 68

      Pjovimo skydai su 2 peiliais

      1. Medinis blokas – 6,6 cm storio
      2. Medinis blokas – 7,3 cm storio
      g298028

      Skaičiai 69

      Pjovimo skydai su 3 peiliais

      1. Medinis blokas – 6,6 cm storio
      2. Medinis blokas – 7,3 cm storio

    6. Nuo apatinio kėlimo svirties kaiščio (Skaičiai 70) nuimkite adatinę smeigę ir poveržlę.

      g294197

      Skaičiai 70

      1. Pjovimo aukščio plokštė
      2. Adatinė smeigė
      3. Poveržlė

    7. Sumontavę pjovimo aukščio plokštę pasukite ją į kitą angą, kad ji palaikytų pjovimo skydo svorį (Skaičiai 71).

      g294195

      Skaičiai 71

    8. Sumontuokite poveržlę ir adatinę smeigę (Skaičiai 71).

    9. Pakartokite veiksmus nuo 6 iki 8 kitoje agregato pusėje.

    10. Dar kartą patikrinkite šoninį lygumą; kartokite šią procedūrą, kol matavimai bus teisingi.

    11. Toliau lyginkite pjovimo skydą, tikrindami peilių nuolydį nuo priekio iki galo; žr. Priekinio ir galinio peilių nuolydžio tikrinimas.

    Priekio ir galio peilių nuolydžio reguliavimas

    1. Pasukite reguliavimo veržlę pjovimo agregato priekyje (Skaičiai 72).

      g294471

      Skaičiai 72

      1. Reguliavimo strypas
      2. Reguliavimo blokas
      3. Reguliavimo veržlė

    2. Norėdami pakelti priekinę pjovimo skydo dalį, priveržkite reguliavimo veržlę.

    3. Norėdami nuleisti priekinę pjovimo skydo dalį, reguliavimo veržlę atlaisvinkite.

    4. Atlikę reguliavimą, dar kartą patikrinkite nuolydį priekio ir galo atžvilgiu, tęskite veržlės reguliavimą, kol priekinio peilio galiukas bus 1,6–7,9 mm žemiau nei galinio peilio galiukas; žr. Priekinio ir galinio peilių nuolydžio tikrinimas.

    5. Kai peilių nuolydis priekio ir galo atžvilgiu yra teisingas, dar kartą patikrinkite pjovimo skydo šoninį lygumą; žr. Priekinio ir galinio peilių nuolydžio tikrinimas.

    Pjovimo skydo nuėmimas

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį (PTO) ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Nuleiskite pjovimo aukščio svirtį į žemiausią padėtį.

    4. Atlaisvinkite 2 apatinius varžtus, laikančius pjovimo skydo uždangą prie pjovimo skydo. Žr. Pjovimo skydo uždangos atlaisvinimas.

    5. Išimkite adatinę smeigę iš priekinio atraminio strypo ir nuimkite strypą nuo skydo laikiklio (Skaičiai 73).

      g014635

      Skaičiai 73

      1. Priekinis atraminis strypas
      2. Skydo laikiklis

    6. Atsargiai nuleiskite priekinę pjovimo skydo dalį ant žemės.

    7. Vienoje agregato pusėje nuimkite poveržlę ir adatinę smeigę nuo skydo kaiščio (Skaičiai 74).

      g295768

      Skaičiai 74

      1. Kėlimo svirtis
      2. Adatinė smeigė
      3. Poveržlė

    8. Nuimkite kėlimo svirtį nuo skydo kaiščio (Skaičiai 74).

    9. Pakartokite veiksmus 7 ir 8 kitoje agregato pusėje.

    10. Pastumkite pjovimo skydą atgal, kad nuimtumėte pjovimo diržą nuo variklio skriemulio.

    11. Išstumkite pjovimo skydą iš po agregato.

      Note: Išsaugokite visas dalis, kad galėtumėte jas sumontuoti ateityje.

    Pjovimo skydo montavimas

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį (PTO) ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Įstumkite pjovimo skydą po agregatu.

    4. Nuleiskite pjovimo aukščio svirtį į žemiausią padėtį.

    5. Vienoje agregato pusėje pakelkite galine pjovimo skydo dalį ir sumontuokite kėlimo svirtį ant skydo kaiščio (Skaičiai 74).

    6. Sumontuokite keltuvo svirtį, naudodami poveržlę ir adatinę smeigę (Skaičiai 74).

    7. Pakartokite veiksmus 5 ir 6 kitoje agregato pusėje.

    8. Pritvirtinkite priekinį atraminį strypą prie pjovimo skydo naudodami šakinį kaištį ir adatinę smeigę (Skaičiai 73).

    9. Ant variklio skriemulio uždėkite pjovimo diržą; žr. Pjovimo diržo keitimas.

    10. Priveržkite 2 apatinius pjovimo skydo uždangos varžtus, tvirtinimui prie pjovimo skydo; žr. Pjovimo skydo uždangos atlaisvinimas.

    Žolės deflektoriaus keitimas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Prieš kiekvieną naudojimąsi arba kasdien
  • Patikrinkite, ar žolės deflektorius nepažeistas.
    		•

    Perspėjimas

    Neuždengta išmetimo anga gali leisti agregatui išsviesti objektus į jus ar aplinkinius ir sunkiai sužaloti. Taip pat galimas kontaktas su peiliu.

    Niekada nenaudokite agregato be žolės deflektoriaus, išmetimo dangčio arba neuždėję žolės surinkimo sistemos.

    1. Nuimkite veržlę (⅜") nuo strypo po pjovimo agregatu (Skaičiai 75).

      g296957

      Skaičiai 75

      1. Pjovimo skydas
      2. Žolės deflektoriaus ašis
      3. Žolės deflektorius
      4. Strypas
      5. Spyruoklė
      6. Veržlė (⅜")

    2. Išstumkite strypą iš skydo laikiklio, spyruoklės ir žolės deflektoriaus (Skaičiai 75).

    3. Nuimkite pažeistą arba susidėvėjusį žolės deflektorių.

    4. Sumontuokite naują žolės deflektorių (Skaičiai 75).

    5. Įstumkite tiesų strypo galą per galinę žolės deflektoriaus ašį.

    6. Uždėkite spyruoklę ant strypo, galais žemyn, ir tarp žolės deflektoriaus laikiklių.

    7. Įstumkite strypą per antrąją žolės deflektoriaus ašį (Skaičiai 75).

    8. Įkiškite žolės deflektoriaus priekyje esantį strypą į laikiklį ant skydo.

    9. Pritvirtinkite galinį strypo galą prie pjovimo agregato veržle (⅜"), kaip parodyta Skaičiai 75.

      Important: Žolės deflektorius turi būti spyruoklės prispaustas žemyn. Pakelkite deflektorių ir patikrinkite, ar jis grįžta į visiškai nuleistą padėtį.

    Valymas

    Pjovimo skydo apatinės dalies plovimas

    Techninės priežiūros intervalasTechninės priežiūros veiksmai
    Po kiekvieno naudojimo
  • Išvalykite pjovimo skydo korpusą.
    		•

    Important: Agregatą galite plauti švelniu plovikliu ir vandeniu. Neplaukite agregato slėginiu būdu. Nenaudokite per didelio kiekio vandens, ypač šalia valdymo skydelio, po sėdyne, aplink variklį, hidraulinius siurblius ir variklius.

    Plovimas po kiekvieno naudojimo apsaugo nuo žolės kaupimosi pjovimo skydo apatinėje dalyje, gerina mulčiavimo efektyvumą ir nupjautos žolės išsklaidymą.

    1. Pastatykite agregatą ant lygaus paviršiaus, atjunkite peilių valdymo jungiklį (PTO) ir perkelkite judėjimo valdymo svirtis į išorinę padėtį PARK (statyti).

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Prijunkite žarnos jungtį prie pjovimo agregato jungties galo ir paleiskite vandenį visu pajėgumu (Skaičiai 76).

      Note: Plovimo jungties sandarinimo žiedą patepkite vazelinu, kad jungtis lengviau užsimautų ir apsaugotumėte sandarinimo žiedą.

      g020098

      Skaičiai 76

      1. Plovimo jungtis
      2. Žarna
      3. Sandarinimo žiedas
      4. Jungtis

    4. Nuleiskite pjovimo agregatą į žemiausią pjovimo aukštį.

    5. Atsisėskite ant sėdynės ir užveskite variklį.

    6. Įjunkite peilių valdymo jungiklį ir leiskite pjovimo agregatui veikti 1–3 minutes.

    7. Atjunkite peilių valdymo jungiklį, išjunkite variklį, išimkite raktelį ir palaukite, kol sustos visos judančios dalys.

    8. Išjunkite vandenį ir nuimkite movą nuo plovimo jungties.

      Note: Jei po vieno plovimo pjovimo agregatas vis dar nešvarus, sudrėkinkite jį ir palikite 30 minučių. Tada pakartokite procesą.

    9. Dar kartą paleiskite vejapjovę 1–3 minutėms, kad būtų pašalintas vandens perteklius.

      Perspėjimas

      Sugedusi arba dingusi plovimo jungtis gali kelti pavojų jums ir kitiems asmenims dėl išsviedžiamų objektų arba kontakto su peiliu. Kontaktas su peiliu ar išsviedžiamomis liekanomis gali sukelti sužalojimus arba mirtį.

      • Prieš vėl naudodami agregatą nedelsdami pakeiskite sugedusią arba trūkstamą plovimo jungtį.

      • Niekada nekiškite rankų ar kojų po pjovimo agregatu arba per jame esančias angas.

    Atliekų šalinimas

    Variklio alyva, akumuliatoriai, hidraulinis skystis ir variklio aušinimo skystis teršia aplinką. Šalinkite juos vadovaudamiesi savo šalies ir vietos teisės aktais.

    Saugojimas

    Sauga sandėliavimo metu

    • Prieš palikdami operatoriaus vietą, išjunkite variklį, išimkite raktą (jei yra) ir palaukite, kol visiškai sustos judančios dalys. Prieš atlikdami reguliavimo, priežiūros, valymo darbus, taip pat prieš padėdami sandėliuoti leiskite agregatui atvėsti.

    • Nelaikykite agregato ar degalų šalia liepsnos ir neišleiskite degalų patalpoje ar uždaroje priekaboje.

    • Nelaikykite agregato ar degalų talpyklos vietose, kur yra atvira liepsna, kibirkštis ar kontrolinė lemputė, pvz., vandens šildytuve ar kitame prietaise.

    Valymas ir saugojimas

    1. Išjunkite pjovimo peilių valdymo jungiklį (PTO) ir įjunkite stovėjimo stabdį.

    2. Prieš palikdami darbo vietą, išjunkite variklį ir palaukite, kol visos judančios dalys sustos.

    3. Pašalinkite nupjautą žolę, purvą ir nešvarumus nuo visų išorinių agregato dalių, ypač nuo variklio ir hidraulinės sistemos. Nuo variklio cilindro galvutės aušinimo briaunų ir pūstuvo korpuso išorės nuvalykite nešvarumus ir nuopjovas.

      Important: Nuplaukite agregatą naudodami švelnų valiklį ir vandenį. Neplaukite agregato slėginiu būdu. Nenaudokite per didelio kiekio vandens, ypač šalia valdymo skydelio, variklio, hidraulinių siurblių ir variklių.

    4. Patikrinkite stovėjimo stabdžio veikimą; žr. Pastatymo padėtis.

    5. Atlikite oro valytuvo techninę priežiūrą; žr. Oro valytuvo techninė priežiūra.

    6. Pakeiskite karterio alyvą; žr. Variklio alyvos keitimas.

    7. Patikrinkite padangų slėgį; žr. Padangų slėgio tikrinimas.

    8. Įkraukite akumuliatorių; žr. Akumuliatoriaus įkrovimas.

    9. Jei agregatas laikomas su įdėtu akumuliatoriumi, atjunkite neigiamą (juodą) laidą nuo akumuliatoriaus.

    10. Nuo pjovimo skydo apatinės dalies nušveiskite visas stambias žolės ir nešvarumų sankaupas, tada nuplaukite agregatą sodo žarna.

      Note: Po plovimo paleiskite agregatą su įjungtu pjovimo peilių valdymo jungikliu (PTO) ir leiskite varikliui 2–5 minutes veikti didelėmis tuščiosios eigos sūkių apsukomis.

    11. Patikrinkite peilių būklę; žr. Pjovimo peilių priežiūra.

    12. Paruoškite agregatą saugojimui, kai jis nenaudojamas ilgiau nei 30 dienų. Paruoškite agregatą saugojimui taip:

      1. Įpilkite degalų stabilizatoriaus/kondicionieriaus į šviežius degalus bake. Vadovaukitės degalų stabilizatoriaus gamintojo maišymo instrukcijomis. Nenaudokite stabilizatoriaus alkoholio pagrindu (etanolio arba metanolio).

      2. Leiskite varikliui veikti 5 minutes, kad kondicionuoti degalai pasiskirstytų degalų sistemoje.

      3. Išjunkite variklį, leiskite jam atvėsti ir išleiskite degalus iš bako.

      4. Užveskite variklį ir leiskite jam veikti, kol užges.

      5. Išmeskite degalus tinkamai. Perdirbkite degalus pagal vietos taisykles.

        Important: Nelaikykite degalų su stabilizatoriumi / kondicionieriumi ilgiau, nei rekomenduoja degalų stabilizatoriaus gamintojas.

    13. Nuimkite ir patikrinkite uždegimo žvakės (-ių) būklę; žr. Uždegimo žvakės priežiūra. Kai uždegimo žvakė (-ės) yra išimta (-os) iš variklio, į uždegimo žvakės angą įpilkite 30 ml (2 valgomuosius šaukštus) variklio alyvos. Naudokite starterį varikliui prasukti ir paskirstykite alyvą cilindro viduje. Sumontuokite uždegimo žvakę (-es). Nejunkite laido prie uždegimo žvakės (-ių).

    14. Patikrinkite ir priveržkite visus varžtus, veržles ir sraigtus. Pataisykite arba pakeiskite visas pažeistas dalis.

    15. Nudažykite visus subraižytus arba nusidėvėjusius metalo paviršius. Dažų galite įsigyti iš įgalioto aptarnavimo atstovo.

    16. Laikykite agregatą švariame, sausame garaže arba sandėliavimo vietoje. Ištraukite raktelį iš jungiklio ir laikykite jį vaikams ar kitiems pašaliniams naudotojams nepasiekiamoje vietoje. Uždenkite agregatą jį apsaugodami ir užtikrindami jo švarą.

    Akumuliatoriaus laikymas

    1. Visiškai įkraukite akumuliatorių.

    2. Palikite akumuliatorių 24 valandoms, tada patikrinkite jo įtampą.

      Note: Jei akumuliatoriaus įtampa mažesnė nei 12,6 V, pakartokite veiksmus 1 ir 2.

    3. Atjunkite laidus nuo akumuliatoriaus.

    4. Periodiškai tikrinkite įtampą ir įsitikinkite, kad įtampa yra 12,4 V arba aukštesnė.

      Note: Jei akumuliatoriaus įtampa mažesnė nei 12,4 V, pakartokite veiksmus 1 ir 2.

    Patarimai dėl akumuliatoriaus laikymo

    Jei akumuliatorių laikysite atskirai nuo agregato, atlikite šiuos veiksmus:

    • Laikykite akumuliatorių vėsioje, sausoje vietoje, vertikalioje padėtyje.

    • Nekraukite akumuliatorių tiesiai vienas ant kito, nebent jie yra kartoninėse dėžėse.

    • Nekraukite daugiau kaip 3 akumuliatorių (tik 2, jei akumuliatorius yra komercinio tipo).

    • Kas 4–6 mėnesius patikrinkite skysto elektrolito akumuliatorių ir, jei reikia, jį įkraukite.

    • Prieš montuodami akumuliatorių, visada jį patikrinkite ir įkraukite.

    Gedimų nustatymas

    ProblemPossible CauseCorrective Action
    Degalų bakas turi įlinkimo požymių arba agregatas dažnai rodo, kad baigiasi degalai.
    1. Užsikimšo oro filtro popierinis elementas.
    1. Išvalykite popierinį elementą.
    Variklis perkaista.
    1. Variklio apkrova yra per didelė.
    2. Alyvos lygis karteryje yra žemas.
    3. Aušinimo briaunos ir oro kanalai po variklio pūstuvo korpusu yra užsikimšę.
    4. Oro filtras yra nešvarus.
    5. Degalų sistemoje yra nešvarumų, vandens arba pasenusių degalų.
    1. Sumažinkite važiavimo greitį.
    2. Įpilkite alyvos į karterį.
    3. Pašalinkite kliūtis iš aušinimo briaunų ir oro kanalų.
    4. Išvalykite arba pakeiskite oro filtro elementą.
    5. Kreipkitės į įgaliotą techninės priežiūros atstovą
    Starteris nesisuka.
    1. Įjungtas pjovimo peilių valdymo jungiklis.
    2. Judėjimo valdymo svirtys nėra padėtyje Park (statyti).
    3. Akumuliatorius yra išsikrovęs.
    4. Elektros jungtys yra paveiktos korozijos arba atsilaisvinusios.
    5. Perdegė saugiklis.
    6. Relė arba jungiklis yra pažeisti.
    1. Išjunkite peilių valdymo jungiklį.
    2. Perkelkite judėjimo valdymo svirtis į išorę, link padėties Park (statyti).
    3. Įkraukite akumuliatorių.
    4. Patikrinkite elektros jungčių kontaktą.
    5. Pakeiskite saugiklį.
    6. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    Variklis neužsiveda, sunkiai užsiveda arba iš karto užgęsta.
    1. Degalų bakas yra tuščias.
    2. Droselinė sklendė (jei taikoma) neįjungta.
    3. Oro filtras yra nešvarus.
    4. Uždegimo žvakės laidas (-ai) atsilaisvinto arba atsijungė.
    5. Uždegimo žvakė (-ės) yra išdegusi, užsiteršusi arba tarpas yra netinkamas.
    6. Degalų filtre yra nešvarumų.
    7. Degalų sistemoje yra nešvarumų, vandens arba pasenusių degalų.
    8. Degalų bake yra netinkamų degalų.
    9. Alyvos lygis karteryje yra žemas.
    1. Pripildykite degalų baką.
    2. Perkelkite droselinę svirtį į On (įjungti).
    3. Išvalykite arba pakeiskite oro filtro elementą.
    4. Prijunkite laidą (-us) prie uždegimo žvakės.
    5. Sumontuokite naują (-as) uždegimo žvakę (-es) su tinkamu tarpu.
    6. Pakeiskite degalų filtrą.
    7. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    8. Išleiskite baką ir pakeiskite degalus tinkamos rūšies degalais.
    9. Įpilkite alyvos į karterį.
    Variklis praranda galią.
    1. Variklio apkrova yra per didelė.
    2. Oro filtras yra nešvarus.
    3. Alyvos lygis karteryje yra žemas.
    4. Aušinimo briaunos ir oro kanalai po variklio pūstuvo korpusu yra užsikimšę.
    5. Uždegimo žvakė (-ės) yra išdegusi, užsiteršusi arba tarpas yra netinkamas.
    6. Užsikimšo degalų bako ventiliacijos anga.
    7. Degalų filtre yra nešvarumų.
    8. Degalų sistemoje yra nešvarumų, vandens arba pasenusių degalų.
    9. Degalų bake yra netinkamų degalų.
    1. Sumažinkite važiavimo greitį.
    2. Išvalykite oro filtro elementą.
    3. Įpilkite alyvos į karterį.
    4. Pašalinkite kliūtis iš aušinimo briaunų ir oro kanalų.
    5. Sumontuokite naują (-as) uždegimo žvakę (-es) su tinkamu tarpu.
    6. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    7. Pakeiskite degalų filtrą.
    8. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    9. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    Agregatas nevažiuoja.
    1. Aplenkimo vožtuvai yra atidaryti.
    2. Traukos diržai susidėvėję, laisvi arba nutrūkę.
    3. Traukos diržai yra nuslydę nuo skriemulių.
    4. Transmisija sugedo.
    1. Uždarykite vilkimo vožtuvus.
    2. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    3. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    4. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    Agregatas neįprastai vibruoja.
    1. Pjovimo peilis (-iai) yra išlenktas (-i) arba nesubalansuotas (-i).
    2. Atsilaisvino peilio tvirtinimo važtas.
    3. Atsilaisvino variklio tvirtinimo varžtai.
    4. Atsilaisvino variklio skriemulys, įtempimo skriemulys arba peilio skriemulys.
    5. Variklio skriemulys yra pažeistas.
    6. Peilio ašis yra išlenkta.
    7. Variklio tvirtinimo elementas yra atsilaisvinęs arba susidėvėjęs.
    1. Sumontuokite naują (-us) pjovimo peilį (-ius).
    2. Priveržkite peilio tvirtinimo varžtą.
    3. Priveržkite variklio tvirtinimo varžtus.
    4. Priveržkite atitinkamą skriemulį.
    5. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    6. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    7. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    Pjovimo aukštis yra netolygus.
    1. Peilis (-iai) yra neaštrus (-ūs).
    2. Pjovimo peilis (-iai) yra išlenktas (-i).
    3. Pjovimo skydas nėra išlygintas.
    4. Neteisingai nustatytas velėnos apsaugos ritinėlis (jei taikoma).
    5. Pjovimo skydo apačia yra nešvari.
    6. Padangų slėgis yra netinkamas.
    7. Išlenkta peilio ašis.
    1. Pagaląskite peilį (-ius).
    2. Sumontuokite naują (-us) pjovimo peilį (-ius).
    3. Išlyginkite pjovimo skydą iš šono į šoną ir iš priekio į galą.
    4. Sureguliuokite velėnos apsaugos ratuko aukštį.
    5. Išvalykite pjovimo skydo apatinę dalį.
    6. Sureguliuokite padangų slėgį.
    7. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    Peiliai nesisuka.
    1. Pavaros diržas yra susidėvėjęs, laisvas arba nutrūkęs.
    2. Pavaros diržas nuslydęs nuo skriemulio.
    3. Sugedęs galios nuėmimo jungiklis (PTO) arba PTO sankaba.
    4. Pjovimo diržas susidėvėjęs, laisvas arba nutrūkęs.
    1. Sumontuokite naują pavaros diržą.
    2. Sumontuokite pavaros diržą ir patikrinkite, ar reguliavimo velenai ir diržo kreiptuvai yra tinkamoje padėtyje.
    3. Kreipkitės į įgaliotą techninės priežiūros atstovą.
    4. Sumontuokite naują pjovimo diržą.

    Schema

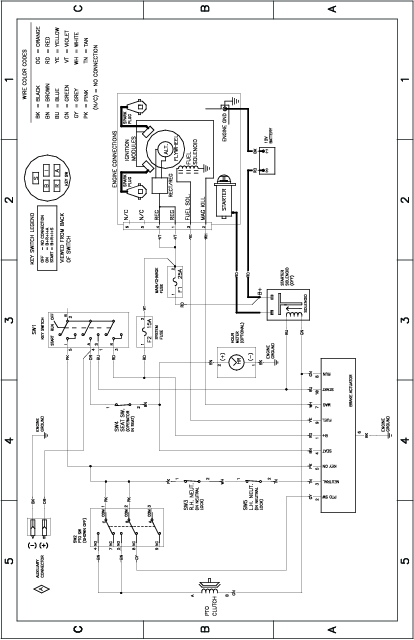

    Elektros schema 139-2356

    g307974
