Cortabordes Flex-Force Power System® 60 V

El símbolo de alerta de seguridad (Figura 2) que aparece en este manual y en la máquina identifica mensajes de seguridad importantes que usted debe observar para evitar accidentes.

Figura 2

Símbolo de alerta de seguridad

El símbolo de alerta de seguridad aparece encima de información que le alerta ante acciones o situaciones inseguras, y va seguido de la palabra PELIGRO, ADVERTENCIA, o CUIDADO.

PELIGRO: Indica una situación peligrosa inminente, que si no se evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación potencialmente peligrosa que si no se evita, podría causar la muerte o lesiones graves.

CUIDADO: Indica una situación potencialmente peligrosa que si no se evita, podría causar lesiones menores o moderadas.

Este manual utiliza dos palabras más para resaltar información. Importante llama la atención sobre información mecánica especial, y Nota resalta información general que merece una atención especial.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

Lea todas las instrucciones

I. Formación

1. El operador de la herramienta es responsable de cualquier accidente o peligro que afecte a otras personas o a su propiedad.

2. No deje que los niños utilicen o jueguen con la herramienta, la batería o el cargador de la batería; la normativa local puede restringir la edad del operador.

3. No permita que este dispositivo sea utilizado o mantenido por niños o por personas que no hayan recibido la formación adecuada. Sólo permita que manejen o mantengan el dispositivo personas responsables, formadas, familiarizadas con las instrucciones y físicamente capaces de utilizar la máquina.

4. Antes de utilizar la herramienta, la batería y el cargador de la batería, lea todas las instrucciones y símbolos de advertencia de estos productos.

5. Familiarícese con los controles y con el uso correcto de la herramienta, la batería y el cargador de la batería.

II. Preparación

1. Mantenga a otras personas y niños alejados de la zona de trabajo.

2. Utilice únicamente la batería especificada por Toro. El uso de otros accesorios puede aumentar el riesgo de incendio y lesiones.

3. Si se enchufa el cargador en una toma de corriente que no sea de 120 voltios, puede causar un incendio o una descarga eléctrica. No conecte el cargador de la batería a una toma de corriente que no sea de 120 V. Para otros tipos de conexión, utilice un adaptador en el enchufe del accesorio del tipo correcto para la toma de corriente, si es necesario.

4. No utilice la batería o el cargador de la batería si están dañados o modificados, porque podrían mostrar un comportamiento impredecible con resultado de incendio, explosión o riesgo de lesiones.

5. Si el cable de alimentación del cargador de la batería está dañado, póngase en contacto con un Servicio Técnico Autorizado para cambiarlo.

6. Cargue la batería únicamente con el cargador de la batería especificado por Toro. Un cargador diseñado para un tipo de batería puede crear un riesgo de incendio si se utiliza con otra batería.

7. Cargue la batería únicamente en una zona bien ventilada.

8. Siga todas las instrucciones de carga y no cargue la batería si la temperatura está fuera del intervalo especificado en las instrucciones. Podría dañar la batería y aumentar el riesgo de incendio.

9. No utilice la herramienta a menos que estén instalados todos los protectores y otros dispositivos de seguridad y que funcionen correctamente.

10. Vestimenta adecuada – lleve ropa adecuada, incluida protección ocular, pantalón largo, calzado resistente y antideslizante, guantes de goma y protección auditiva. Si tiene el pelo largo, recójaselo, y no lleve prendas holgadas o joyas sueltas que puedan quedar atrapadas en las piezas móviles. Lleve una mascarilla en condiciones de mucho polvo.

III. Operación

1. Evite entornos peligrosos – No utilice la herramienta bajo la lluvia o en lugares húmedos o mojados.

2. Utilice la herramienta correcta para su aplicación – El uso de la herramienta para otros propósitos que los previstos podría ser peligroso para usted y para otras personas.

3. Evite el encendido accidental – Asegúrese de que el interruptor está en la posición de DESCONECTADO antes de conectar la batería y manejar la herramienta. No transporte la herramienta con el dedo sobre el interruptor; no energice la herramienta con el interruptor en la posición de ENCENDIDO.

4. Use la herramienta únicamente en condiciones de luz diurna o buena luz artificial.

5. Si la herramienta golpea un objeto o empieza a vibrar, apague inmediatamente la herramienta, espere a que se detengan todas las piezas en movimiento, y desconecte la batería antes de examinar la herramienta en busca de daños. Haga todas las reparaciones necesarias antes de volver a utilizar la máquina.

6. Retire la batería de la herramienta antes de ajustarla o cambiar de accesorio.

7. Mantenga las manos y los pies alejados de la zona de corte y de todas las piezas en movimiento.

8. Apague la herramienta, retire la batería de la herramienta y espere a que se detenga todo movimiento antes de ajustar, revisar, limpiar o almacenar la herramienta.

9. Retire la batería de la herramienta antes de dejarla desatendida.

10. No fuerce la herramienta– deje que la herramienta haga el trabajo mejor y con más seguridad a la velocidad para la que fue diseñada.

11. No intente alcanzar zonas demasiado alejadas – pise firme y mantenga el equilibrio en todo momento, sobre todo en pendientes. Camine, no corra nunca con la herramienta.

12. Manténgase alerta—Esté atento a lo que está haciendo y utilice el sentido común mientras trabaje con la herramienta. No utilice la herramienta si está enfermo, cansado o bajo la influencia de alcohol o drogas.

13. Asegúrese de que los orificios de ventilación están libres de residuos.

14. En condiciones abusivas, la batería puede expulsar líquido; evite el contacto. En caso de un contacto accidental con el líquido, enjuague con agua. Si el líquido entra en contacto con sus ojos, busque ayuda médica. El líquido expulsado de la batería puede causar irritación o quemaduras.

15. No exponga la batería o el cargador al fuego o a temperaturas excesivas. La exposición al fuego o a temperaturas superiores a los 130 °C (265 °F) puede causar una explosión.

16. CUIDADO – una batería maltratada puede representar un riesgo de incendio, explosión o quemadura química.

    • No desmonte la batería.

    • Sustituya la batería únicamente por una batería Toro genuina; el uso de otro tipo de batería podría provocar un incendio o un riesgo de lesión.

    • Mantenga las baterías fuera del alcance de los niños y en el embalaje original hasta su uso.

IV. Mantenimiento y almacenamiento

1. No descuide el mantenimiento de la herramienta — debe estar siempre limpia y en buenas condiciones de uso para obtener el mejor rendimiento y para reducir el riesgo de lesiones. Siga las instrucciones al lubricar y cambiar de accesorio. Mantenga las empuñaduras secas, limpias y libres de aceite y grasa.

2. Cuando la batería no se está utilizando, manténgala alejada de objetos metálicos como clips, monedas, llaves, clavos y tornillos que pudieran hacer una conexión entre un terminal y otro. Un cortocircuito entre los terminales de la batería puede causar quemaduras o un incendio.

3. Mantenga las manos y los pies alejados de las piezas en movimiento.

4. Apague la herramienta, retire la batería de la herramienta y espere a que se detenga todo movimiento antes de ajustar, revisar, limpiar o almacenar la herramienta.

5. Inspeccione la herramienta en busca de piezas dañadas – si hay protectores u otras piezas dañadas, determine si la herramienta funciona correctamente. Compruebe que las piezas móviles están correctamente alineadas y que se mueven libremente sin agarrotarse, que están correctamente montadas, que no hay piezas rotas, y que no hay otras circunstancias que pudieran afectar a su uso. A menos que se indique lo contrario en las instrucciones, haga que un Servicio Técnico Autorizado repare o sustituya cualquier protector o componente dañado.

6. Si la cuchilla llega a estar desgastada, doblada o dañada, cámbiela; póngase en contacto con un Servicio Técnico Autorizado.

7. No intente reparar o mantener la herramienta, la batería o el cargador de la batería, salvo con arreglo a lo indicado en las instrucciones. Haga que un Servicio Técnico Autorizado realice el mantenimiento usando piezas de repuesto idénticas para mantener el nivel de seguridad del producto.

8. Cuando la herramienta no se está utilizando, guárdela en un lugar seco y seguro, fuera del alcance de los niños.

9. No tire la batería usada al fuego. Las celdas pueden explosionar. Compruebe si la normativa local contiene alguna instrucción especial sobre la eliminación de las baterías.

GUARDE ESTAS

INSTRUCCIONES

Piezas necesarias en este paso:

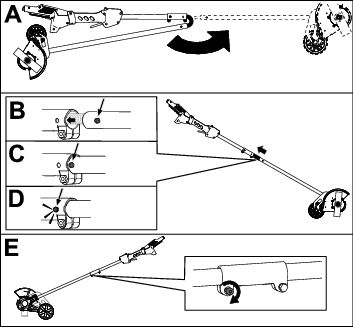

1. Despliegue la empuñadura (Figura 3, A).

2. Alinee el botón de bloqueo del mango inferior con el orificio ranurado del mango superior y junte los dos mangos (Figura 3, B y C).

   Note: El botón de bloqueo encaja en el orificio ranurado al juntarse los mangos (Figura 3, D).

3. Usando la llave Allen suministrada, apriete el tornillo del conector del mango hasta que quede firme (Figura 3, E).

Figura 3

Piezas necesarias en este paso:

1. Separe la empuñadura auxiliar de la abrazadera retirando los 4 tornillos (Figura 4, A).

2. Alinee la empuñadura auxiliar con la abrazadera en el mango del cortabordes (Figura 4, B).

3. Sujete la empuñadura auxiliar a la abrazadera con los 4 tornillos que se retiraron anteriormente (Figura 4, C), usando la llave allen suministrada.

Figura 4

Está disponible una selección de aperos y accesorios homologados por Toro que se pueden utilizar con la máquina a fin de potenciar y aumentar sus prestaciones. Póngase en contacto con su Servicio Técnico Autorizado o con su distribuidor autorizado Toro, o visite www.Toro.com para obtener una lista de todos los aperos y accesorios homologados.

Para asegurar un rendimiento óptimo y mantener la certificación de seguridad de la máquina, utilice solamente piezas y accesorios genuinos Toro. Las piezas de repuesto y los accesorios de otros fabricantes podrían ser peligrosos.

1. Alinee el hueco de la batería con la lengüeta del alojamiento de la empuñadura (Figura 7).

2. Introduzca la batería en la empuñadura hasta la batería encaje en el cierre (Figura 7).



   Figura 7

   1. Cierre de la batería

3. Para arrancar el cortabordes, tire hacia atrás del botón de bloqueo y apriete el gatillo de accionamiento (Figura 8).

   Note: Una vez que el cortabordes esté en marcha, puede soltar el botón de bloqueo.



   Figura 8

   1. Botón de bloqueo
   2. Gatillo de accionamiento

Para apagar la desbrozadora, suelte el gatillo.

Cuando no esté utilizando el cortabordes o cuando lo esté transportando a o desde el área de trabajo, retire la batería.

Presione el cierre de la batería en la máquina para liberar la batería, y retire la batería de la máquina (Figura 9).

Figura 9

1. Cierre de la batería

1. Retire la batería del cortabordes.

2. Afloje la tuerca de orejeta de la rueda y muévala hacia arriba o hacia abajo en la ranura para aumentar o reducir la profundidad (Figura 10).



   Figura 10

   1. Tuerca de mariposa

3. Ajuste la profundidad hasta que la cuchilla apenas toque el suelo cuando la máquina se sujeta en una posición de trabajo normal.

4. Apriete la tuerca de orejeta.

5. Adopte una postura de trabajo normal, compruebe de nuevo la profundidad de corte y corríjala si es necesario.

Important: En el momento de la compra la batería no está totalmente cargada. Antes de usar la herramienta por primera vez, coloque la batería en el cargador y cárguela hasta que el indicador LED indique que la batería está completamente cargada. Lea todas las precauciones de seguridad.

Important: Cargue la batería solo a temperaturas que estén dentro del intervalo apropiado; consulte Especificaciones.

Note: En cualquier momento, presione el botón del indicador de carga de la batería de la batería para mostrar la carga actual (indicadores LED).

1. Compruebe que los orificios de ventilación y los terminales de carga de la batería y del cargador están libres de polvo y residuos.



   Figura 11

   1. Hueco de la batería
   2. Terminales de la batería
   3. Botón del indicador de carga de la batería
   4. Indicadores LED (carga actual)
   5. Empuñadura
   6. Cargador

2. Alinee el cargador con el hueco de la parte trasera de la batería (Figura 11).

3. Introduzca el cargador en la batería hasta que esté completamente asentada (Figura 11).

4. Para retirar el cargador, deslice el cargador hacia atrás para sacarla de la batería.

5. Consulte la tabla siguiente para interpretar el indicador LED del cargador de la batería.

   Estado de carga de la batería

   Símbolo del cargador	Luz indicadora	Indica
   	Verde intermitente	La batería se está cargando
   	Verde	La batería está cargada
   	Rojo	La batería y/o el cargador de la batería está por encima o por debajo del intervalo de temperatura adecuado
   	Rojo intermitente	Fallo de carga de la batería*
   	Apagado	No hay batería insertada

*Consulte si desea más información.

Important: La batería puede permanecer conectada al cargador durante periodos cortos entre usos.Si la batería no se va a utilizar durante periodos más largos, retire la batería del cargador; consulte Antes del almacenamiento.

• Sujete el cortabordes con la mano derecha sobre la empuñadura trasera y la mano izquierda en la empuñadura delantera.

• Agarre firmemente con las dos manos mientras trabaje.

• Sujete el cortabordes en una posición cómoda, con la empuñadura trasera a la altura de las caderas aproximadamente.

• El cortabordes puede perfilar los bordes de aceras, caminos de acceso, parterres, bordillos y otras zonas similares.

• Corte a un ritmo uniforme. Si la cuchilla empieza a ir más despacio, está cortando demasiado deprisa; reduzca la velocidad. No fuerce la cuchilla haciendo que penetre en el suelo.

• Un contacto ligero entre la cuchilla y el borde de la acera, el bordillo, etc. es aceptable y no dañará el cortabordes.

• Para obtener el mejor aspecto, corte cuando la hierba está seca. Si la tierra está húmeda o si hay zonas de césped húmedo, el protector de la cuchilla podría obturarse y el borde no se cortaría en línea recta. Si el protector de la cuchilla se obstruye, pare el cortabordes, retire la batería y elimine los residuos del protector de la cuchilla.



  Figura 12

  1. Cuchilla
  2. Rueda

Si la cuchilla llega a estar desgastada, doblada o dañada, cámbiela; póngase en contacto con un Servicio Técnico Autorizado.

1. Asegúrese de que la batería está retirada de la máquina.

2. Sujete la cuchilla para que no pueda girar insertando un destornillador (no incluido) en la ranura del cabezal del cortabordes, como se muestra en la Figura 14.

   Note: Es posible que tenga que girar la cuchilla para encontrar la ranura

3. Retire la tuerca de la cuchilla girándola en sentido horario usando la herramienta de ajuste suministrada (Figura 13).



   Figura 13

   1. Girar en sentido horario para aflojar la tuerca de la cuchilla
   2. Girar en sentido antihorario para apretar la tuerca de la cuchilla

4. Retire la arandela de la cuchilla y la cuchilla usada (Figura 14).

   Note: Puede desechar la cuchilla usada.

5. Instale la cuchilla nueva y sujétela con la arandela y la tuerca que retiró anteriormente.



   Figura 14

   1. Herramienta de ajuste del cortabordes
   2. Tuerca de la cuchilla
   3. Arandela de la cuchilla
   4. Cuchilla
   5. Ranura de sujeción de la cuchilla
   6. Destornillador (no incluido)

6. Apriete la tuerca de la cuchilla girándola en sentido antihorario con la llave suministrada (Figura 13).

1. Asegúrese de que la batería está retirada de la máquina.

2. Retire la tuerca de orejeta, la arandela, los casquillos, la rueda, la arandela de goma y el eje de la rueda de la ranura de profundidad de corte del cortabordes (Figura 15).



   Figura 15

   1. Ranura de profundidad de corte
   2. Eje de la rueda
   3. Rueda
   4. Arandela de goma
   5. Casquillos
   6. Arandela
   7. Tuerca de mariposa

3. Sustituya cualquier pieza que esté dañada o que falte; póngase en contacto con su Servicio Técnico Autorizado.

4. Introduzca el eje de la rueda a través de la ranura, con la pestaña hacia abajo, como se muestra en la Figura 15.

5. Instale la arandela de goma, los casquillos, la rueda, la arandela pequeña y la tuerca de orejeta en el eje (Figura 15).

6. Apriete la tuerca de orejeta para fijar la rueda.

Si el patín llega a estar desgastado o dañado, sustitúyalo; póngase en contacto con su Servicio Técnico Autorizado.

1. Asegúrese de que la batería está retirada de la máquina.

2. Retire los 2 tornillos que sujetan el patín al cortabordes (Figura 12).



   Figura 16

   1. Patín
   2. Tornillos

3. Cambie el patín y sujételo con los 2 tornillos que retiró anteriormente.
