Kit de batente da polia

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desça o acessório.

4. Desligue o motor e retire a chave.

5. Remova a unidade de corte da unidade de tração; consulte o Manual de utilizador da unidade de tração.

1. Remova a cobertura da correia (Figura 1) da zona superior da unidade de corte e coloque a coberturas à parte.



   Figura 1

   1. Cobertura da correia

2. Utilizando uma chave de caixa ou ferramenta semelhante, afaste a polia intermédia (Figura 2) da correia de transmissão para libertar a tensão da correia e permitir que esta saia da polia intermédia.

   Cuidado

   A mola está sob grande carga e pode causar ferimentos

   Liberte a tensão cuidadosamente da mola tensora do braço da polia.



   Figura 2

   1. Polia intermédia

3. Remova os parafusos de carroçaria e porcas que fixam o conjunto tensor à unidade de corte (Figura 3).



   Figura 3

   1. Porcas
   2. Parafusos de carroçaria

4. Prenda o conjunto da polia num torno, fixando a placa de articulação da polia.

5. Remova o parafuso de ombro da placa de articulação da polia e depois liberte a tensão da mola (Figura 4).



   Figura 4

   1. Anel de retenção
   2. Mola e braço da polia
   3. Anilha
   4. Placa da articulação da polia
   5. Porca
   6. Parafuso de ombro

6. Remova o anel de retenção que retém o braço da polia na articulação da polia (Figura 4).

Peças necessárias para este passo:

1. Utilize 2 porcas flangeada (5/16 pol.) para prender o parafuso sextavado no novo conjunto de articulação da polia (Figura 5).



   Figura 5

   1. Parafuso sextavado
   2. Porcas flangeadas (5/16 pol.)
   3. Parafuso de ombro
   4. Porca flangeada (⅜ pol.)

2. Utilize o anel de retenção para prender o braço e a mola da polia à articulação da polia.

3. Prenda o conjunto da polia num torno, fixando a placa de articulação da polia.

4. Utilize uma catraca ou braço de força de ⅜ pol. ou ½ pol. no braço da polia para deslocar o braço da polia (aplicar pressão na mola de torção) suficientemente para instalar o parafuso de ombro.

5. Instale uma porca flangeada (⅜ pol.) e um parafuso de ombro na placa de articulação da polia (Figura 5).

   Aperte a porca com 45 a 55 N·m e liberte o braço da polia.

6. Utilize 2 parafuso de carroçaria (⅜ x 1 pol.), 2 parafusos de carroçaria (⅜ pol. x 1¼ pol.), e 4 porcas flangeadas (⅜ pol.) para prender um conjunto tensor à unidade de corte (Figura 6).



   Figura 6

   1. Porcas
   2. Parafuso de carroçaria (⅜ pol. x 1 pol.)
   3. Parafuso de carroçaria (⅜ x 1¼ pol.)

7. Instale a correia de transmissão na polia intermédia (Figura 7).



   Figura 7

   1. Polia intermédia

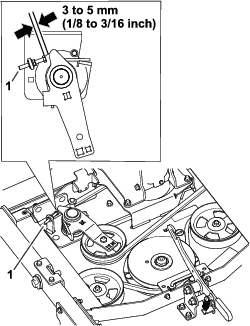

8. Ajuste o parafuso para a dimensão mostrada na Figura 8.



   Figura 8

   1. Parafuso

9. Coloque a cobertura da correia.
