Komplet za zaustavljanje prenosnika

1. Parkirajte mašinu na ravnoj površini.

2. Aktivirajte parkirnu kočnicu.

3. Spustite priključak.

4. Isključite motor i uklonite ključ.

5. Uklonite jedinicu za sečenje sa vučne jedinice; pogledajte priručnik za operatera vučne jedinice.

1. Uklonite poklopce kaiša (Слика 1) sa gornjeg dela jedinice za sečenje i ostavite ih po strani.



   Слика 1

   1. Poklopac kaiša

2. Pomoću nasadnog ključa ili sličnog alata, pomerite remenicu prenosnika (Слика 2) dalje od pogonskog kaiša da biste oslobodili tenziju sa kaiša i omogućili da kaiš sklizne s remenice prenosnika.

   Пажња

   Opruga je pod velikim opterećenjem i može da izazove telesnu povredu.

   Budite pažljivi kada otpuštate zategnutost torzione opruge kraka prenosnika.



   Слика 2

   1. Remenica prenosnika

3. Uklonite zavrtnje sa poluokruglom kapom i navrtke koji pričvršćuju sklop zatezača za jedinicu za sečenje (Слика 3).



   Слика 3

   1. Navrtke
   2. Zavrtnji sa poluokruglom kapom

4. Pričvrstite sklop prenosnika u stezi stežući spojnu pločicu prenosnika.

5. Uklonite zavrtanj sa oslonce sa spojne pločice prenosnika, pa zatim otpustite zategnutost opruge prenosnika (Слика 4).



   Слика 4

   1. Sigurnosni prsten
   2. Krak i opruga prenosnika
   3. Podloška
   4. Spojna pločica prenosnika
   5. Navrtka
   6. Zavrtanj sa osloncem

6. Uklonite sigurnosni prsten koji spaja krak prenosnika sa osovinicom prenosnika (Слика 4).

Делови потребни за овај поступак:

1. Upotrebite 2 navrtke sa prirubnicom (5/16") da biste pričvrstili zavrtanj sa šestougaonom glavom na novi sklop osovinice prenosnika (Слика 5).



   Слика 5

   1. Zavrtanj sa šestougaonom glavom
   2. Navrtke sa prirubnicom (5/16")
   3. Zavrtanj sa osloncem
   4. Navrtka sa prirubnicom (⅜")

2. Iskoristite sigurnosni prsten da pričvrstite krak i oprugu prenosnika na osovinicu prenosnika.

3. Pričvrstite sklop prenosnika u stezi stežući spojnu pločicu prenosnika.

4. Umetnite račnu od ⅜" ili ½" ili nastavak za ključ u krak prenosnika da biste ga dovoljno pomerili (zategli torzionu oprugu) da postavite zavrtanj sa osloncem.

5. Postavite navrtku sa prirubnicom (⅜") i zavrtanj sa osloncem na spojnu pločicu prenosnika (Слика 5).

   Pritegnite navrtku na 45 do 55 N m i otpustite krak prenosnika.

6. Pomoću 2 zavrtnja sa poluokruglom kapom (⅜ × 1"), 2 zavrtnja sa poluokruglom kapom (⅜ x 1¼") i 4 navrtke sa prirubnicom (⅜") pričvrstite sklop zatezača za jedinicu za sečenje (Слика 6).



   Слика 6

   1. Navrtke
   2. Zavrtanj sa poluokruglom kapom (⅜ × 1")
   3. Zavrtanj sa poluokruglom kapom (⅜" × 1¼")

7. Postavite pogonski kaiš oko remenice prenosnika (Слика 7).



   Слика 7

   1. Remenica prenosnika

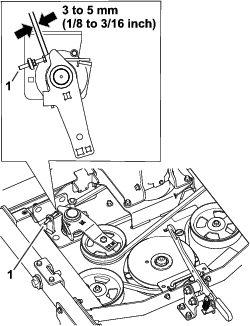

8. Podesite zavrtanj prema dimenzijama prikazanim na slici Слика 8.



   Слика 8

   1. Zavrtanj

9. Postavite poklopac kaiša.
