Комплект ограничителя натяжного шкива

1. Установите машину на ровной поверхности.

2. Включите стояночный тормоз.

3. Опустите навесное оборудование.

4. Выключите двигатель и извлеките ключ из замка зажигания.

5. Снимите режущий блок с тягового блока; см. Руководство оператора для тягового блока.

1. Снимите крышку ремня (Рисунок 1) с верхней стороны режущего блока и отложите ее в сторону.



   Рисунок 1

   1. Крышка ремня

2. Используя торцевой гаечный ключ или аналогичный инструмент, отодвиньте натяжной ролик (Рисунок 2) от приводного ремня, чтобы ослабить натяжение ремня и позволить ему соскользнуть с натяжного ролика.

   Предостережение

   Пружина находится под сильным натяжением и может стать причиной травмы.

   Будьте осторожны при снятии натяжения с торсионной пружины рычага натяжного шкива.



   Рисунок 2

   1. Натяжной ролик

3. Снимите каретные болты и гайки, которые крепят натяжитель в сборе к режущему блоку (Рисунок 3).



   Рисунок 3

   1. Гайки
   2. Каретные болты

4. Закрепите натяжной шкив в сборе в тисках, зажав поворотную пластину натяжного шкива.

5. Снимите болт с буртиком с поворотной пластины натяжного шкива , затем ослабьте натяжение пружины натяжного шкива (Рисунок 4).



   Рисунок 4

   1. Стопорное кольцо
   2. Рычаг и пружина натяжного шкива
   3. Шайба
   4. Поворотная пластина натяжного шкива
   5. Гайка
   6. Ступенчатый болт

6. Снимите стопорное кольцо, которое удерживает рычаг натяжного шкива на шарнире натяжного шкива (Рисунок 4).

Детали, требуемые для этой процедуры:

1. Используйте 2 фланцевые гайки (5/16 дюйма), чтобы закрепить болт с шестигранной головкой на новом шарнире натяжного шкива в сборе (Рисунок 5).



   Рисунок 5

   1. Болт с шестигранной головкой
   2. Фланцевые гайки (5/16 дюйма)
   3. Ступенчатый болт
   4. Фланцевая гайка (⅜ дюйма)

2. Используйте стопорное кольцо для крепления рычага и пружины натяжного шкива на шарнире натяжного шкива.

3. Закрепите натяжной шкив в сборе в тисках, зажав поворотную пластину натяжного шкива.

4. Для того чтобы передвинуть рычаг натяжного шкива (нагрузить торсионную пружину) на расстояние, достаточное для установки болта с буртиком, вставьте в рычаг натяжного шкива ключ на 3/8 дюйма или на ½ дюйма храповым механизмом или монтировку.

5. Установите фланцевую гайку (3/8 дюйма) и болт с буртиком на поворотную пластину натяжного шкива (Рисунок 5).

   Затяните гайку с моментом 45 - 55  Н·м и отпустите рычаг натяжного шкива.

6. Используйте 2 каретных болта (3/8 x 1 дюйма), 2 каретных болта (3/8 x 1¼ дюйма) и 4 фланцевые гайки (3/8 дюйма) для крепления натяжителя в сборе к режущему блоку (Рисунок 6).



   Рисунок 6

   1. Гайки
   2. Каретный болт (⅜ x 1 дюйм)
   3. Каретный болт 3/8 x 1¼ дюйма)

7. Установите приводной ремень на натяжной ролик(Рисунок 7).



   Рисунок 7

   1. Натяжной ролик

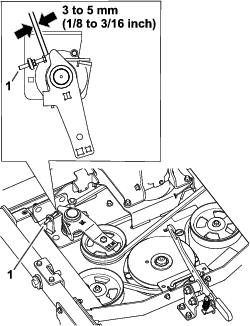

8. Отрегулируйте болт в соответствии с размером, указанным на рисунке Рисунок 8.



   Рисунок 8

   1. Болт

9. Установите крышку ремня.
