Set opritor rolă de ghidare

1. Parcați maşina pe o suprafaţă uniformă.

2. Cuplați frâna de parcare.

3. Coborâți dispozitivul de atașare.

4. Opriți motorul și scoateți cheia.

5. Îndepărtați unitatea de tăiere de la unitatea de tracțiune; consultați Manualul utilizatorului al unității de tracțiune.

1. Îndepărtați capacul curelei (Figura 1) din partea de sus a unității de tăiere și puneți-l deoparte.



   Figura 1

   1. Capac curea

2. Folosind o cheie tubulară sau o unealtă similară, îndepărtați roata de antrenare a rolei de ghidare (Figura 2) de la cureaua de acționare pentru a detensiona cureaua și pentru a permite alunecarea acesteia de pe roata de antrenare a rolei de ghidare.

   Avertisment

   Arcul este supus unei sarcini grele și poate cauza vătămări corporale.

   Aveți grijă atunci când eliminați tensiunea de la arcul de torsiune al brațului rolei de ghidare.



   Figura 2

   1. Roată de antrenare a rolei de ghidare

3. Îndepărtați șuruburile de fixare și piulițele care fixează ansamblul de tensionare la unitatea de tăiere (Figura 3).



   Figura 3

   1. Piulițe
   2. Șuruburi de fixare

4. Fixați ansamblul rolei de ghidare într-o menghină prin prinderea acestuia pe placa pivotantă a rolei de ghidare.

5. Îndepărtați șurubul cu umăr de la placa pivotantă a rolei de ghidare și apoi detensionați arcul rolei de ghidare (Figura 4).



   Figura 4

   1. Inel de fixare
   2. Braț și arc rolă de ghidare
   3. Șaibă
   4. Placă pivotantă rolă de ghidare
   5. Piuliță
   6. Șurub cu umăr

6. Îndepărtați inelul de fixare care fixează brațul rolei de ghidare la pivotul rolei de ghidare (Figura 4).

Piese solicitate pentru această procedură:

1. Utilizați 2 piulițe cu guler (5/16") pentru a fixa șurubul cu cap hexagonal la noul ansamblu al pivotului rolei de ghidare (Figura 5).



   Figura 5

   1. Șurub cu cap hexagonal
   2. Piulițe cu guler (5/16")
   3. Șurub cu umăr
   4. Piuliță cu guler (⅜")

2. Utilizați inelul de fixare pentru a fixa brațul și arcul rolei de ghidare la pivotul rolei de ghidare.

3. Fixați ansamblul rolei de ghidare într-o menghină prin prinderea acestuia pe placa pivotantă a rolei de ghidare.

4. Utilizați o cheie cu clichet de ⅜" sau ½" sau o bară de rupere la nivelul brațului rolei de ghidare pentru a deplasa brațul rolei de ghidare (tensionați arcul de torsiune) destul pentru a instala șurubul cu umăr.

5. Montați o piuliță cu guler (⅜") și un șurub cu umăr la nivelul plăcii pivotante a rolei de ghidare (Figura 5).

   Strângeți piulița la 45 – 55 N m și eliberați brațul rolei de ghidare.

6. Utilizați 2 șuruburi de fixare (⅜ x 1"), 2 șuruburi de fixare (⅜ x 1¼") și 4 piulițe cu guler (⅜") pentru a fixa ansamblul de tensionare la unitatea de tăiere (Figura 6).



   Figura 6

   1. Piulițe
   2. Șurub de fixare (⅜ × 1")
   3. Șurub de fixare (⅜ × 1¼")

7. Montați cureaua de acționare în jurul roții de antrenare a rolei de ghidare (Figura 7).



   Figura 7

   1. Roată de antrenare a rolei de ghidare

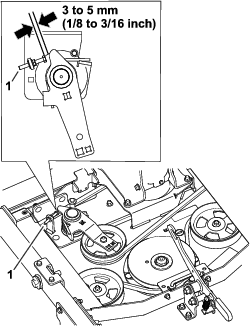

8. Reglați șurubul la dimensiunea indicată în Figura 8.



   Figura 8

   1. Șurub

9. Montați capacul de curea.
