怠轮止动套件

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 放低附件。

4. 关闭发动机并拔下钥匙。

5. 从主机上卸下滚刀组；请参阅主机《操作员手册》。

1. 从滚刀组顶部卸下皮带罩 (图 1)，并放到旁边。



   图 1

   1. 皮带罩

2. 使用套筒扳手或类似工具，将怠轮皮带轮 (图 2) 移离传动皮带以放松皮带张紧力，并让皮带滑离怠轮皮带轮。

   小心

   弹簧处于重负荷之下，可能导致人身伤害。

   释放怠轮臂扭簧的张力时要小心。



   图 2

   1. 怠轮皮带轮

3. 卸下将张紧器总成固定到滚刀组的托架螺栓和螺母 (图 3)。



   图 3

   1. 螺母
   2. 托架螺栓。

4. 通过夹紧怠轮枢轴板，将怠轮总成固定在台钳中。

5. 释放怠轮弹簧张力时，从怠轮枢轴板上拆下轴肩螺栓 (图 4)。

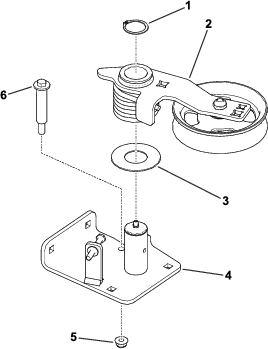

   图 4

   1. 卡环
   2. 怠轮臂和弹簧
   3. 垫圈
   4. 怠轮枢轴板
   5. 螺母
   6. 轴肩螺栓

6. 拆除将怠轮臂固定到怠轮枢轴的卡环 (图 4)。

此程序中需要的物件：

1. 使用 2 个凸缘螺母（5/16 英寸）将六角螺栓固定到新怠轮枢轴总成 (图 5)。

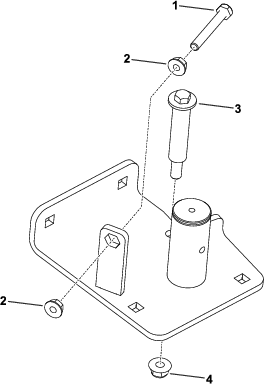

   图 5

   1. 六角螺栓
   2. 凸缘螺母 （5/16 英寸）
   3. 轴肩螺栓
   4. 凸缘螺母 （⅜ 英寸）

2. 使用卡环将怠轮臂和弹簧固定到怠轮枢轴。

3. 通过夹紧怠轮枢轴板，将怠轮总成固定在台钳中。

4. 在怠轮臂中使用 3/8 英寸或 1/2 英寸驱动棘轮或分断杆来移动怠轮臂（加载扭簧），使其足以安装轴肩螺栓。

5. 向怠轮枢轴板安装一个凸缘螺母（3/8 英寸）或一个轴肩螺栓 (图 5)。

   使用 45-55 Nm 紧固螺母，然后释放怠轮臂。

6. 使用 2 个托架螺栓（3/8 x 1 英寸）、2 个托架螺栓（3/8 x 1-1/4 英寸）和 4 个凸缘螺母（3/8 英寸）将张紧器总成固定到滚刀组 (图 6)。



   图 6

   1. 螺母
   2. 托架螺栓（⅜ x 1 英寸）
   3. 托架螺栓（⅜ x 1¼ 英寸）

7. 将驱动带安装到怠轮皮带轮上 (图 7)。



   图 7

   1. 怠轮皮带轮

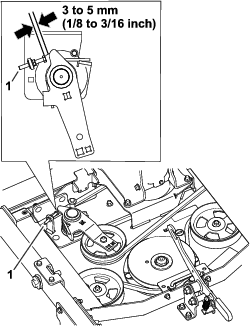

8. 将螺栓调整到 图 8 所示的尺寸。



   图 8

   1. 螺栓

9. 安装皮带罩。
