Feszítőkar-ütköző készlet

1. Parkolja le a gépet sík talajon.

2. Húzza be a rögzítőféket.

3. Engedje le a munkaeszközt.

4. Állítsa le a motort, és vegye ki az indítókulcsot.

5. Távolítsa a nyíróegységet a vontatóegységről; lásd a vontatóegység Kezelői kézikönyvét.

1. Távolítsa el az ékszíjburkolatot (Ábra 1) a nyíróegység tetejéről és tegye félre.



   Ábra 1

   1. Ékszíjburkolat

2. A meglazításhoz dugókulcs vagy hasonló eszköz segítségével tolja el a feszítőtárcsát (Ábra 2) a hajtószíjtól, majd hagyja, hogy a hajtószíj lecsússzon a feszítőtárcsáról.

   Vigyázat

   A rugó nagy terhelés alatt áll, így személyi sérülést okozhat.

   Legyen óvatos a feszítőkar csavarrugójának a fesztelenítésénél.



   Ábra 2

   1. Feszítőtárcsa

3. Távolítsa el a feszítőegységet a nyíróegységhez rögzítő kapupántcsavarokat és anyákat (Ábra 3).



   Ábra 3

   1. Anyák
   2. Kapupántcsavarok

4. Rögzítse a feszítőtárcsa egységet a csuklólemezénél satuba fogva.

5. Távolítsa el a vállas csavart a csuklólemezből, majd szüntesse meg a feszítőrugó feszültségét (Ábra 4).



   Ábra 4

   1. Seeger-gyűrű
   2. Feszítőkar és rugó
   3. Alátét
   4. Feszítőegység csuklólemeze
   5. Anya
   6. Vállas csavar

6. Távolítsa el a feszítőkart a feszítőegység csuklólemezéhez rögzítő csavart (Ábra 4).

Ehhez az eljáráshoz szükséges alkatrészek:

1. Rögzítse a 2 peremes anya (5/16”) segítségével a hatlapfejű csavart az új feszítőtárcsa-forgócsap egységhez (Ábra 5).



   Ábra 5

   1. Hatlapfejű csavar
   2. Peremes anyák (5/16")
   3. Vállas csavar
   4. Peremes anya (⅜")

2. Rögzítse a feszítőkart és a rugót a feszítőegység forgócsuklójához a Seeger-gyűrű segítségével.

3. Rögzítse a feszítőtárcsa egységet a csuklólemezénél satuba fogva.

4. Fordítsa el ⅜"-os vagy ½"-es racsni vagy hajtókar segítségével a feszítőkart annyira (a csavarrugót megfeszítve), hogy beszerelhesse a vállas csavart.

5. Szereljen be egy peremes anyát (⅜") és egy vállas csavart a feszítőegység csuklólemezébe (Ábra 5).

   Húzza meg az anyát 45–55 Nm nyomatékkal, majd engedje vissza a feszítőkart.

6. Szerelje fel a feszítőegységet a vágóegységre 2 kapupántcsavar (⅜" × 1"), 2 kapupántcsavar (⅜" × 1¼") és 4 peremes anya (⅜") segítségével (Ábra 6).



   Ábra 6

   1. Anyák
   2. Kapupántcsavar (⅜" × 1")
   3. Kapupántcsavar (⅜ × 1¼")

7. Tegye fel az ékszíjat a feszítőtárcsára (Ábra 7).



   Ábra 7

   1. Feszítőtárcsa

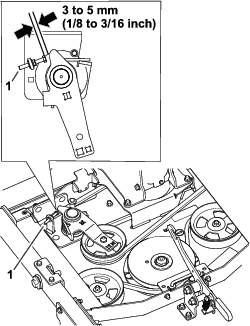

8. Állítsa be a csavart a Ábra 8 szerinti méretre.



   Ábra 8

   1. Csavar

9. Szerelje fel a szíjburkolatot.
