Sæt med styrestop

1. Parker maskinen på en plan overflade.

2. Aktiver parkeringsbremsen.

3. Sænk redskabet.

4. Sluk motoren, og tag nøglen ud.

5. Fjern klippeenheden fra traktionsenheden. Se traktionsenhedens betjeningsvejledning.

1. Afmonter remskærmen (Figur 1) fra toppen af klippeenheden, og sæt den til side.



   Figur 1

   1. Remskærm

2. Brug en topnøgle eller et lignende værktøj til at flytte styreremskiven (Figur 2) væk fra drivremmen for derved at løsne remspændingen og lade remmen glide af styreremskiven.

   Forsigtig

   Fjederen er spændt hårdt og kan forårsage personskade.

   Vær forsigtig, når du løsner spændingen fra styrearmens torsionsfjeder.



   Figur 2

   1. Styreremskive

3. Fjern bræddeboltene og møtrikkerne, der fastgør spændeenheden til klippeenheden (Figur 3).



   Figur 3

   1. Møtrikker
   2. Bræddebolte

4. Fastgør styreremskiveenheden ved at montere styreremskivens drejeplade med klemme.

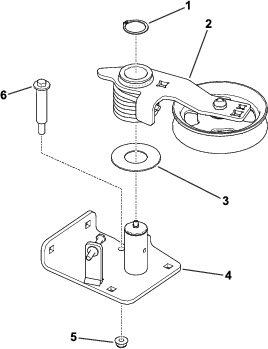

5. Fjern ansatsbolten fra styreremskivens drejeplade, og løsn derefter styrefjederspændingen (Figur 4).



   Figur 4

   1. Låsering
   2. Styrearm og fjeder
   3. Spændeskive
   4. Styreremskivens drejeplade
   5. Møtrik
   6. Ansatsbolt

6. Fjern låseringen, der fastholder styrearmen til styredrejeleddet (Figur 4).

Dele, der skal bruges til dette trin:

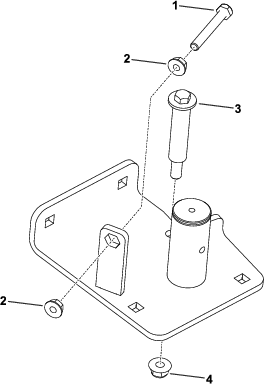

1. Brug 2 flangemøtrikker (5/16") til at fastgøre sekskantbolten til den nye styredrejeenhed (Figur 5).



   Figur 5

   1. Sekskantbolt
   2. Flangemøtrikker (5/16")
   3. Ansatsbolt
   4. Flangemøtrik (⅜")

2. Brug låseringen til at fastgøre styrearmen og fjederen til styredrejeleddet.

3. Fastgør styreremskiveenheden ved at montere styreremskivens drejeplade med klemme.

4. Brug en ⅜" eller ½" skraldenøgle eller et ledhåndtag af samme type i styrearmen til at flytte styrearmen (spænd torsionsfjederen) nok til at montere ansatsbolten.

5. Monter en flangemøtrik (⅜") og en ansatsbolt på styreremskivens drejeplade (Figur 5).

   Tilspænd møtrikken til 45 til 55 Nm, og slip styrearmen.

6. Brug 2 bræddebolte (⅜" x 1"), 2 bræddebolte (⅜" x 1¼") og 4 flangemøtrikker (⅜") til at fastgøre spændeenheden til klippeenheden (Figur 6).



   Figur 6

   1. Møtrikker
   2. Bræddebolt (⅜" x 1")
   3. Bræddebolt (⅜" x 1¼")

7. Monter drivremmen rundt om styreremskiven (Figur 7).



   Figur 7

   1. Styreremskive

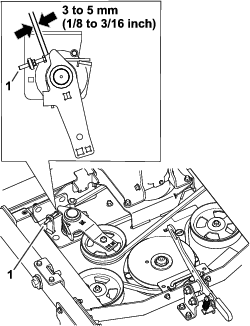

8. Juster bolten i overensstemmelse med målet i Figur 8.



   Figur 8

   1. Bolt

9. Montering af remskærmen.
