アイドラーストップキット

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. アタッチメントを降下させる。

4. エンジンを止め、キーを抜き取る。

5. カッティングユニットをトラクションユニットから取り外す。トラクションユニットのオペレーターマニュアルを参照すること。

1. カッティングユニットの上部からベルトカバー (図 1) を取り外し、カバーを脇に置く。



   図 1

   1. ベルトカバー

2. ソケットレンチなどの工具を使って、アイドラプーリー (図 2) を駆動ベルトから遠ざけてベルトの張力を緩め、ベルトがアイドラプーリーから外れるようにする。

   注意

   スプリングに大きな負荷がかっている場合、人身傷害を引き起こす可能性があります。

   アイドラアームのトーションスプリングの張力を緩めるときは注意すること。



   図 2

   1. アイドラプーリ

3. テンショナーアセンブリをカッティングユニットに固定しているキャリッジボルトとワッシャーを取り外す(図 3)。



   図 3

   1. ナット
   2. キャリッジボルト

4. アイドラーピボットプレートにクランプして、アイドラーアセンブリを万力に固定する。

5. アイドラピボットプレートからショルダーボルトを取り外し、アイドラスプリングの張力を緩める (図 4)。



   図 4

   1. リテーナリング
   2. アイドラーアームとスプリング
   3. ワッシャ
   4. アイドラーピボットプレート
   5. ナット
   6. ショルダボルト

6. アイドラアームをアイドラピボットに固定している止めリングを取り外す (図 4)。

この作業に必要なパーツ

1. フランジナット (5/16”) 2個を使って、六角ボルトを新しいアイドラーピボットアセンブリに固定する (図 5)。



   図 5

   1. 六角ボルト
   2. フランジナット（5/16"）
   3. ショルダボルト
   4. フランジナット（⅜"）

2. 止めリングを使って、アイドラアームとスプリングをアイドラピボットに固定する。

3. アイドラーピボットプレートにクランプして、アイドラーアセンブリを万力に固定する。

4. 3/8”または 1/2”のドライブラチェットまたはアイドラーアームのブレーカーバーを使って、ショルダーボルトを取り付けるのに十分なだけアイドラーアームを移動する (トーションスプリングに荷重を加える)。

5. フランジ ナット (3/8”) とショルダーボルトをアイドラピボットプレートに取り付ける (図 5) 。

   ナットを45～55 N·m (4.86～5.94kgm) で締め付け、アイドラーアームを解放する。

6. キャリッジボルト (3/8 x 1”) 2本、およびキャリッジボルト (3/8 x 1-1/4”) 2本とナット (3/8”) 4個を使って、テンショナーアセンブリをカッティングユニットに固定する (図 6)。



   図 6

   1. ナット
   2. キャリッジボルト（⅜" x 1"）
   3. キャリッジボルト（3/8 x 1 1/4"）

7. ドライブベルトをアイドラプーリに取り付ける(図 7)。



   図 7

   1. アイドラプーリ

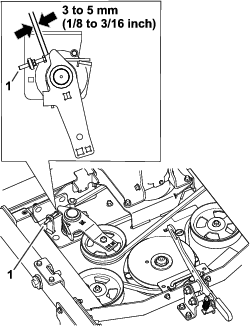

8. 図 8に示されている寸法に、ボルトを調節する。



   図 8

   1. ボルト

9. ベルトカバーを取り付ける。
