Souprava dorazu napínací řemenice

1. Zaparkujte stroj na rovném povrchu.

2. Zatáhněte parkovací brzdu.

3. Spusťte dolů přídavné zařízení.

4. Vypněte motor a vyjměte klíč.

5. Demontujte žací jednotku z hnací jednotky; viz provozní příručka k hnací jednotce.

1. Sejměte kryt řemenu (Obrázek 1) z horní strany žací jednotky a odložte ho stranou.



   Obrázek 1

   1. Kryt řemenu

2. Pomocí šestihranného klíče nebo podobného nástroje odtáhněte napínací řemenici (Obrázek 2) od hnacího řemenu, aby se řemen uvolnil a bylo možné ho z řemenice sejmout.

   Výstraha

   Pružina je vystavena vysokému zatížení a může způsobit zranění.

   Při uvolňování napětí ze zkrutné pružiny na rameni napínací řemenice buďte opatrní.



   Obrázek 2

   1. Napínací řemenice

3. Demontujte vratové šrouby a matice, které upevňují montážní celek napínáku k žací jednotce (Obrázek 3).



   Obrázek 3

   1. Matice
   2. Vratové šrouby

4. Upněte montážní celek napínací řemenice do svěráku na desku s čepem napínací řemenice.

5. Demontujte lícovaný šroub z desky s čepem napínací řemenice a uvolněte napínací pružinu řemenice (Obrázek 4).



   Obrázek 4

   1. Pojistný kroužek
   2. Rameno napínací řemenice a pružina
   3. Podložka
   4. Deska s čepem napínací řemenice
   5. Matice
   6. Lícovaný šroub

6. Demontujte pojistný kroužek, který upevňuje rameno napínací řemenice k čepu řemenice (Obrázek 4).

Díly potřebné k provedení tohoto kroku:

1. Pomocí 2 přírubových matic (5/16 in) připevněte šestihranný šroub k novému montážnímu celku čepu napínací řemenice (Obrázek 5).



   Obrázek 5

   1. Šroub se šestihrannou hlavou
   2. Přírubové matice (5/16 in)
   3. Lícovaný šroub
   4. Přírubová matice (⅜ in)

2. Pomocí pojistného kroužku zajistěte rameno napínací řemenice a pružinu na čepu řemenice.

3. Upněte montážní celek napínací řemenice do svěráku na desku s čepem napínací řemenice.

4. Pomocí ⅜palcové nebo ½palcové ráčny nebo páčidla posuňte rameno napínací řemenice (napněte zkrutnou pružinu) natolik, abyste mohli namontovat lícovaný šroub.

5. Namontujte přírubovou matici (⅜ in) a lícovaný šroub na desku s čepem napínací řemenice (Obrázek 5).

   Matici utáhněte na utahovací moment 45 až 55 Nm (33 až 41 ft-lb) a uvolněte rameno napínací řemenice.

6. Pomocí 2 vratových šroubů (⅜ × 1 in), 2 vratových šroubů (⅜ × 1 ¼ in) a 4 přírubových matic (⅜ in) připevněte montážní celek napínáku na žací jednotku (Obrázek 6).



   Obrázek 6

   1. Matice
   2. Vratový šroub (⅜ × 1 in)
   3. Vratový šroub (⅜ × 1 ¼ in)

7. Nasaďte hnací řemen na napínací řemenici (Obrázek 7).



   Obrázek 7

   1. Napínací řemenice

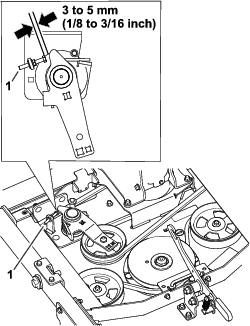

8. Nastavte šroub na uvedený rozměr, viz Obrázek 8.



   Obrázek 8

   1. Šroub

9. Namontujte kryt řemenu.
