Kit de rascador

Zanjadoras

Seguridad


CALIFORNIA

Propuesta 65

El uso de este producto puede causar la exposición a sustancias químicas identificadas por el Estado de California como causantes de cáncer, defectos de nacimiento u otros daños reproductivos.

Advertencia
El rascador se desliza dentro de su armazón y puede causar graves lesiones o amputar los dedos.
Mantenga las manos alejadas de las piezas en movimiento y lleve guantes de cuero al manejar el rascador.

Advertencia
El contacto con las piezas en movimiento puede causar lesiones personales.
  • Mantenga las manos, los dedos y la ropa alejados de las piezas en movimiento.
  • No intente nunca manipular el accesorio con el motor en marcha.


Pegatinas de seguridad e instrucciones

Las calcomanías de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier calcomanía que esté dañada o que falte.
Pegatina pieza: 115-1497
Graphic
s_decal115-1497
  1.  Peligro de aplastamiento de la mano; peligro de aplastamiento del pie – mantenga alejadas a otras personas; no se acerque a las piezas en movimiento.
Pegatina pieza: 133-8061
Graphic
s_decal133-8061

Instalación

Instalación del rascador

  1. Aparque la máquina en una superficie nivelada, ponga el freno de estacionamiento y baje la espada.
  2. Apague el motor y retire la llave.
  3. Si está instalada, retire la extensión de la barra de seguridad del conjunto de la barra de seguridad.

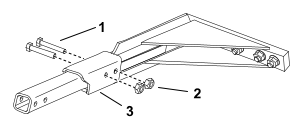

    Extensión de la barra de seguridad para la espada de 91 cm (3') ilustrada.
    Graphic
    G569916s
    1.  Perno – ½" × 3" (2)
    2.  Tuerca – ½" (2)
    3.  Extensión de la barra de seguridad
  4. Si es necesario, instale la barra de extensión del rascador (suministrada con la espada) sobre el extremo de la barra de seguridad y sujétela usando los 2 pernos y contratuercas.
    Nota: Con algunas configuraciones de espada y cadena, es necesario instalar una extensión en la barra de seguridad para evitar que el rascador toque la cadena o los dientes excavadores. Póngase en contacto con su Servicio Técnico Autorizado si desea más información.
    Barra de extensión del rascador para la espada de 91 cm (3') ilustrada.
    Graphic
    G244620s
    1.  Perno – ½" × 3" (2)
    2.  Tuerca – ½" (2)
    3.  Barra de extensión del rascador

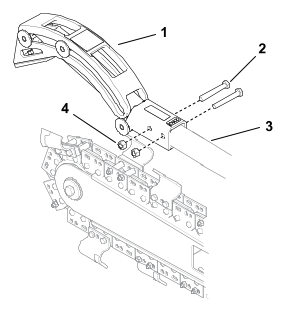

  5. Instale el rascador sobre la barra de seguridad o la extensión de la barra del rascador y fíjelo usando 2 pernos y contratuercas.
    Graphic
    G572859
    1.  Rascador
    2.  Perno
    3.  Barra de seguridad de la zanjadora
    4.  Contratuerca

Operación

Transporte del rascador

Antes de transportar la zanjadora con el rascador montado, complete el procedimiento siguiente:
  1. Aparque la máquina en una superficie nivelada, ponga el freno de estacionamiento y baje la espada.
  2. Apague el motor y retire la llave.
  3. Retire el pasador de seguridad y el pasador de horquilla de la barra del rascador.
    Graphic
    G572858
    1.  Pasador de horquilla
    2.  Armazón del rascador
    3.  Pasador de seguridad
    4.  Guarde aquí el pasador de horquilla y el pasador de seguridad cuando no se estén usando.
  4. Mueva el rascador todo lo posible hacia atrás.
  5. Instale el pasador de horquilla por el armazón y la barra del rascador, y sujételo con el pasador de seguridad.

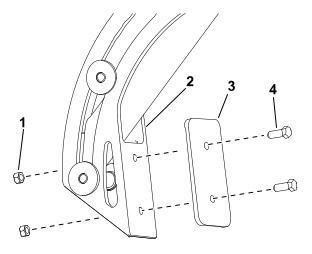

Sustitución de la pala del rascador

La pala instalada en el rascador debe corresponder a la anchura de la cadena de la zanjadora.
  1. Retire los 2 pernos y las 2 tuercas que sujetan la pala e instale la pala nueva en su lugar.
    Nota: Las palas son algo más estrechas que las cadenas con las que deben emparejarse. Por ejemplo, la pala de 15.2 cm (6") mide realmente 14.0 cm (5½") de ancho, pero debe utilizarse con la cadena de 15.2 cm (6").
    Graphic
    G382820s
    1.  Contratuerca
    2.  Armazón del rascador
    3.  Pala del rascador
    4.  Perno
