Note: Maskinens venstre og højre side er som set fra den normale betjeningsposition.

Sikkerhed

Sikkerheds- og instruktionsmærkater

Note: Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Beskadigede eller bortkomne mærkater skal udskiftes.

decal138-8202
decal106-6754
decal163-1842

Montering

Klargøring af maskinen

  1. Flyt maskinen til en plan overflade, og aktiver parkeringsbremsen.

  2. Sænk klippeenhederne ned på jorden.

  3. Sluk motoren, vent på, at alle bevægelige dele standser, og tag nøglen ud.

  4. Løsn og hæv motorhjelmen, og fastlås den i hævet position med støttepinden.

Montering af hjelmlåssamlingen

Kubota-modeller

Dele, der skal bruges til dette trin:

Låsstøtte1
Låsebeslag1
Låsesamling1
Bolt (5/16" x ¾")1
Bolt (5/16" x 2")2
Låsemøtrik (5/16")3
  1. Lokaliser den øverste (bageste) metalrammestøtte, der løber på tværs af motorhjelmens underside.

  2. I øverste, venstre hjørne af metalrammen finder du hullet, der er boret på støttens overflade.

  3. Åbn hullet med et borehoved på 5/16".

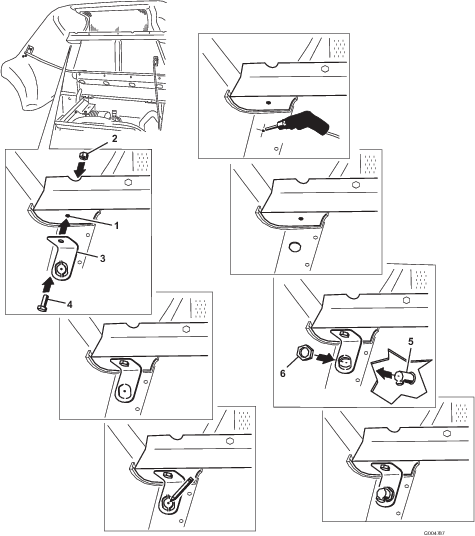

  4. Monter låsstøtten vha. en bolt (5/16 x 3/4 tomme) og en låsemøtrik (5/16 tomme) som vist i Figur 1.

  5. Marker midterhullet på motorhjelmen på udstansningen på låsstøtten.

  6. Afmonter låsstøtten.

  7. Bor et pilothul i plasthjelmen på det markerede sted, og udvid derefter hullet til en diameter på 2,54 cm.

  8. Fjern udstansningen fra låsstøtten.

  9. Monter låsstøtten på rammen vha. en bolt (5/16 x 3/4 tomme) og en låsemøtrik (5/16 tomme) som vist i Figur 1.

  10. Fjern låsemøtrikken fra låsesamlingen.

  11. Monter låsesamlingen gennem motorhjelmen og låsstøtten med hagen vendende fremad (Figur 1).

  12. Monter låsemøtrikken på undersiden af låsesamlingen for at fastgøre den (Figur 1).

    g004787
  13. Monter låsebeslaget på rammens vange i venstre side direkte under låsesamlingen i de eksisterende huller som vist i Figur 2.

    Note: Placer boltene midt i hullerne i låsebeslaget.

    g030830
  14. Fastgør låsebeslaget til rammens vange med 2 bolte (5/16 x 2 tommer) og 2 låsemøtrikker (5/16 tomme) som vist i Figur 2.

  15. Luk motorhjelmen langsomt for at sikre dig, at låsesamlingen griber fat i låsebeslaget.

    Note: Hvis den ikke griber fat, skal de bolte, der fastgør låsebeslaget til rammens vange, løsnes, og låsebeslaget skal justeres efter behov. Tilspænd boltene, og kontroller, at låsen griber fat.

Montering af hjelmlåssamlingen

Yanmar-modeller

Dele, der skal bruges til dette trin:

Låsstøtte1
Låsebeslag1
Låsesamling1
Bolt (1/4 x 1/2 tomme)1
Bolt (¼" x ¾")2
Spændeskive (5/16")2
Låsemøtrik (¼")3
  1. Lokaliser den øverste (bageste) metalrammestøtte, der løber på tværs af motorhjelmens underside.

  2. I øverste, venstre hjørne af metalrammen finder du hullet, der er boret på støttens overflade.

  3. Åbn hullet med et borehoved på 5/16".

  4. Monter låsstøtten som vist i Figur 3.

    g027285
  5. Marker midterhullet på motorhjelmen på udstansningen på låsstøtten.

  6. Afmonter låsstøtten.

  7. Bor et pilothul i plasthjelmen på det markerede sted, og udvid derefter hullet til en diameter på 25,4 mm.

  8. Fjern udstansningen fra låsstøtten.

  9. Monter låsstøtten på rammen (Figur 3).

  10. Fjern låsemøtrikken fra låsesamlingen.

  11. Monter låsesamlingen gennem motorhjelmen og støttebeslagslåsen med hagen vendende fremad (Figur 4).

    g027287
  12. Monter låsemøtrikken på undersiden af låsesamlingen for at fastgøre den (Figur 4).

  13. Monter låsebeslaget på rammens venstre side under hjelmens bagside (Figur 5).

    Note: Boltene skal være placeret cirka i midten af hullerne på låsebeslaget.

    g027286
  14. Luk motorhjelmen langsomt for at sikre dig, at låsen griber fat.

    Note: Hvis den ikke griber fat, skal de bolte, der fastgør låsebeslaget til rammens vange, løsnes, og beslaget skal justeres efter behov. Tilspænd boltene, og kontroller, at låsen griber fat.

Montering af gulvpladens låsesamling

Modeller fra 2008 og senere

Dele, der skal bruges til dette trin:

Låsesamling1
Gulvpladens lås1
Bræddebolt (¼" x ¾")2
Låsemøtrik (¼")2
  1. Hæv gulvpladen (Figur 6).

    g009529
  2. Monter gulvpladens lås på rammen (Figur 6) vha. 2 bræddebolte (¼" x ¾") og 2 låsemøtrikker (¼").

  3. Fjern de 2 låsemøtrikker fra låsesamlingen.

  4. Sæt låsesamlingen i hullet i gulvpladen med hagen vendende mod venstre.

  5. Monter låsemøtrikkerne på undersiden af låsesamlingen for at fastgøre den.

    Note: Monteringshullerne i låsen er rillede, så du kan justere låsesamlingen.

Montering af motorhjelmens håndtag

Dele, der skal bruges til dette trin:

Motorhjelmens håndtag1
Bolt (¼" x 1⅛")2
Spændeskive (5/16")2
Klemme1

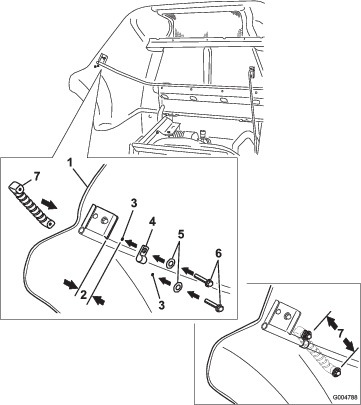

  1. Find motorhjelmens støtteskinner på indersiden af motorhjelmens venstre side.

  2. Mål 3,8 cm fra støttekanten langs skinnen som vist i Figur 7.

  3. Monter klemmen omkring skinnen på denne placering.

  4. Brug klemmen som skabelon til at markere og bore et hul på 8 mm (5/16") i diameter.

  5. Monter en spændeskive (5/16 tomme) og en bolt (1/4 x 1-1/8 tomme) gennem klemmen og det borede hul i motorhjelmen og i motorhjelmens håndtag.

  6. Marker det andet hul med motorhjelmens håndtag i den omtrentlige position, der er vist i Figur 7.

    Note: Det andet hul skal være 12,2 cm fra det første.

  7. Drej motorhjelmens håndtag ud af position, og bor et hul på 5/16 tomme i diameter i den markerede position.

  8. Monter en spændeskive på den anden bolt (1/4 x 1-1/8 tomme) og gennem motorhjelmen.

  9. Fastgør håndtaget til motorhjelmen med den anden spændeskive (5/16 tomme) og bolt (1/4 x 1-1/8 tomme) som vist i Figur 7.

    Note: Stram boltene.

    g004788

Fastgørelse af remskærmene

Dele, der skal bruges til dette trin:

Bolt (5/16 x 1-1/4 tomme)2
Kontramøtrik (5/16")2
Trykmøtrik2

Note: Udfør proceduren for remskærmene i højre og venstre side.

  1. Fjern håndgrebene, der fastgør remskærmene på plæneklipperskjoldet.

  2. Fjern remskærmene.

  3. Monter en kontramøtrik ved det forreste hul i skjoldbeslaget (Figur 8).

    g004785
  4. Monter remskærmen med bolten (5/16 x 1-1/4 tomme) og trykmøtrikken (5/16 tomme) som vist i Figur 8.

  5. Monter håndgrebet.

Fastgørelse af sædepladen

Dele, der skal bruges til dette trin:

Bolt (5/16" x 1¼")1
  1. Monter en bolt i sædepladen for at fastgøre den.

  2. Find hullet forrest til højre på sædepladen foran holderen til betjeningsvejledningen.

  3. Monter en bolt (5/16 x 1-1/4 tomme) i hullet for at fastgøre sædepladen (Figur 9).

    g030859

Montering af mærkaterne

Dele, der skal bruges til dette trin:

Sikkerhedsmærkat (delnr. 106-6754)1
Stabilitetsmærkat (delnr. 138-8202)1
Lydmærkat (delnr. 163-1842)1

Påsætning af sikkerhedsmærkaten

  1. Rengør omhyggeligt det område af motorhjelmen, hvor du sætter mærkaten (Figur 10).

    g004789
  2. Fugt området med vand, evt. med mild sæbe.

  3. Træk bagsiden af mærkaten af, sæt mærkaten på motorhjelmen som vist i Figur 10, og tryk hen over mærkaten ved hjælp af overlappende strøg fra midten mod kanterne.

Påsæt mærkatdelen for risiko for væltning

Tabel over vinkelmærkatdel

A

B

C

16 grader

17 grader

18 grader

Konfigurationstabel for modelnumre fra 2015 og senere



30354

30353

30457

30456

31101



183 cm SDD

183 cm grundskjold

158 cm grundskjold

152 cm SDD

100 RD

30495/TC

GM7200 1105 Kubota

C

C

C

B

30487/TC/TE

GM7210 1105T Kubota

C

C

C

B

A

30695

GM 7210 T4

A

A

A

A

A

Konfigurationstabel for modelnumre før 2015

30360TE

GM7200 183 cm SDD – CE-skjold

C

C

C

B

30363TE

GM7210 183 cm SDD – CE-skjold

C

C

C

B

30461

GM7200 < 25 hk 183 cm grundskjold

C

C

C

B

30464

GM7210 T4i 183 cm grundskjold

C

C

C

B

30467

GM7200 < 25 hk 152 cm SDD

C

C

C

B

30468

GM7210 T4i 152 cm SDD

C

C

C

B

30462

GM7200 < 25 hk 158 cm grundskjold

C

C

C

B

30465

GM7210 158 cm grundskjold

C

C

C

B

De gråtonede værdier viser standardkonfigurationen for modellen.

  1. Brug tabellen over vinkelmærkatdel og de 2 konfigurationstabeller over modelnumre til at vælge delen for risiko for væltning på stabilitetsmærkaten (138-8202) til din maskine.

  2. Rengør grundigt den eksisterende mærkat, hvor du ønsker at sætte stabilitetsmærkaten (Figur 11).

    g349799
  3. Fugt området med vand, evt. med mild sæbe.

  4. Træk bagsiden af mærkatdelen, sæt den over den eksisterende advarsel om fare for væltning som vist i Figur 11, og tryk hen over mærkaten ved hjælp af overlappende strøg fra midten mod kanterne.

Påføring af lydstyrke- og CE-mærkatdelene

Tabel over lydeffektmærkatdel

A

B

C

D

E

101 dBA

102 dBA

103 dBA

104 dBA

105 dBA

Konfigurationstabel for modelnumre fra 2015 og senere



30354

30353

30457

30456

31101



183 cm SDD – CE

183 cm grundskjold

158 cm grundskjold

152 cm SDD

100 RD

Guardian Recycler

Fine Recycler

RD

Guardian Recycler

RD

30495/TC/TE

GM7200 1105 Kubota

D

A

D

B

B

B

E

E

30487/TC/TE

GM7210 1105T Kubota

C

B

B

B

B

B

E

E

30695

GM7210 m/ Yanmar

C

C

C

B

B

A

D

C

Konfigurationstabel for modelnumre før 2015

30360TE

GM7200 183 cm SDD – CE-skjold

D

A

D

B

B

B

E

30363TE

GM7210 183 cm SDD – CE-skjold

C

B

B

B

B

B

E

30461

GM7200 < 25 hk 183 cm grundskjold

D

A

D

B

B

B

E

30464

GM7210 T4i 183 cm grundskjold

C

B

B

B

B

B

E

30467

GM7200 < 25 hk 152 cm SDD

D

A

D

B

B

B

E

30468

GM7210 T4i 152 cm SDD

C

B

B

B

B

B

E

30462

GM7200 < 25 hk 158 cm grundskjold

D

A

D

B

B

B

E

30465

GM7210 158 cm grundskjold

C

B

B

B

B

B

E

De gråtonede værdier viser standardkonfigurationen for modellen.

Disse tal inkluderer en usikkerhedsværdi (k) på 1 dBA. Lydeffektniveauet blev bestemt i henhold til de procedurer, der er angivet i ISO 11094.

  1. Brug tabellen over lydeffektmærkatdel og de 2 konfigurationstabeller over modelnumre til at vælge delen på lydmærkaten (163-1842) til din maskine.

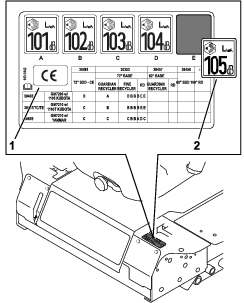

  2. Rengør omhyggeligt bestemmelsesmærkaten og området i nærheden af venstre bevægelseshåndtag, hvor du skal sætte lydmærkaten og CE-mærkaten (Figur 12).

    g573701
  3. Fugt områderne med vand, evt. med mild sæbe.

  4. Træk bagsiden af lydeffektmærkatdelen af, sæt mærkaten på den eksisterende bestemmelsesmærkat i nærheden af venstre bevægelseshåndtag som vist i Figur 12, og tryk hen over mærkaten ved hjælp af overlappende strøg fra midten mod kanterne.

  5. Træk bagsiden af CE-lydmærkatdelen 163-1842 (Figur 12), placer den, hvor der er plads i nærheden af bestemmelsesmærkaten, og tryk hen over mærkaten ved hjælp af overlappende strøg fra midten mod kanterne.
