Bezpečnost

Bezpečnostní a instrukční štítky

Note: Bezpečnostní štítky a pokyny jsou umístěny na viditelném místě v blízkosti každého bodu představujícího potenciální nebezpečí. V případě ztráty nebo poškození nahraďte původní štítek novým.

decal138-8202
decal106-6754
decal163-1842

Instalace

Příprava stroje

  1. Umístěte stroj na vodorovný povrch a zatáhněte parkovací brzdu.

  2. Spusťte žací jednotky na zem.

  3. Vypněte motor, počkejte, dokud se nezastaví všechny pohyblivé součásti a vyjměte klíč.

  4. Uvolněte a zvedněte kapotu motoru a zafixujte ji ve zvýšené poloze pomocí podpěry.

Instalace montážního celku zámku kapoty

Modely Kubota

Díly potřebné k provedení tohoto kroku:

Držák západky1
Konzola západky1
Montážní celek zámku1
Šroub (5/16 x ¾ in)1
Šroub (5/16 x 2 in)2
Pojistná matice (5/16 in)3
  1. Vyhledejte horní (zadní) kovový držák rámu, který vede napříč pod kapotou.

  2. V levé horní části kovového rámu vyhledejte otvor v čelní ploše držáku.

  3. Vyvrtejte otvor pomocí vrtáku o průměru 5/16 in.

  4. Nainstalujte držák západky pomocí šroubu (5/16 x ¾ in) a pojistné matice (5/16 in), viz Obrázek 1.

  5. Označte kapotu skrze střed otvoru na výlisku držáku západky.

  6. Demontujte držák západky.

  7. Vyvrtejte vodicí otvor na vyznačeném místě v plastové kapotě a poté zvětšete otvor na 2,54 cm.

  8. Vyjměte výlisek z držáku západky.

  9. Namontujte držák západky na rám pomocí šroubu (5/16 x ¾ in) a pojistné matice (5/16 in), viz Obrázek 1.

  10. Demontujte pojistnou matici z montážního celku zámku.

  11. Nainstalujte montážní celek zámku do kapoty a držáku západky tak, aby západka směřovala dopředu (Obrázek 1).

  12. Nainstalujte pojistnou matici na spodní část montážního celku zámku a zajistěte jej v poloze (Obrázek 1).

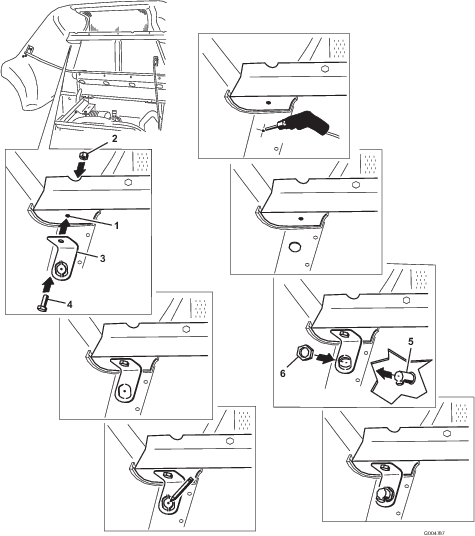

    g004787
  13. Namontujte konzolu západky na levý nosník rámu přímo pod montážní celek zámku do stávajících otvorů, viz Obrázek 2.

    Note: Vystřeďte šrouby v drážkách konzoly západky.

    g030830
  14. Zajistěte konzolu západky na nosník rámu pomocí 2 šroubů (5/16 x 2 in) a 2 pojistných matic (5/16 in), viz Obrázek 2.

  15. Pomalu zavírejte kapotu a přesvědčte se, zda se montážní celek zámku zajistí na konzole západky.

    Note: Pokud se nezajistí, povolte šrouby upevňující konzolu západky k nosníku rámu a podle potřeby ji nastavte. Utáhněte šrouby a přesvědčte se, zda se západka zajistí.

Instalace montážního celku zámku kapoty

Modely Yanmar

Díly potřebné k provedení tohoto kroku:

Držák západky1
Konzola západky1
Montážní celek zámku1
Šroub (¼ x ½ in)1
Šroub (¼ x ¾ in)2
Podložka (5/16 in)2
Pojistná matice (¼ in)3
  1. Vyhledejte horní (zadní) kovový držák rámu, který vede napříč pod kapotou.

  2. V levé horní části kovového rámu vyhledejte otvor v čelní ploše držáku.

  3. Vyvrtejte otvor pomocí vrtáku o průměru 5/16 in.

  4. Nainstalujte držák západky, viz Obrázek 3.

    g027285
  5. Označte kapotu skrze střed otvoru na výlisku držáku západky.

  6. Demontujte držák západky.

  7. Vyvrtejte vodicí otvor na vyznačeném místě v plastové kapotě a poté zvětšete otvor na 25,4 mm.

  8. Vyjměte výlisek z držáku západky.

  9. Upevněte držák západky k rámu Obrázek 3.

  10. Demontujte pojistnou matici z montážního celku zámku.

  11. Nainstalujte montážní celek zámku do kapoty a konzoly držáku západky tak, aby západka směřovala dopředu (Obrázek 4).

    g027287
  12. Nainstalujte pojistnou matici na spodní část montážního celku zámku a zajistěte jej v poloze (Obrázek 4).

  13. Nainstalujte konzolu západky na levou stranu rámu pod zadní částí kapoty (Obrázek 5).

    Note: Šrouby by měly být přibližně ve středu oválných otvorů konzoly západky.

    g027286
  14. Pomalu zavírejte kapotu a přesvědčte se, zda se západka zajistí.

    Note: Pokud se západka nezajistí, povolte šrouby upevňující konzolu západky k nosníku rámu a podle potřeby ji nastavte. Utáhněte šrouby a přesvědčte se, zda se západka zajistí.

Instalace montážního celku zámku podlahové desky

Modely 2008 a pozdější

Díly potřebné k provedení tohoto kroku:

Montážní celek zámku1
Západka podlahové desky1
Vratový šroub (1/4 x 3/4 in)2
Pojistná matice (¼ in)2
  1. Zvedněte podlahovou desku (Obrázek 6).

    g009529
  2. Namontujte západku podlahové desky na rám (Obrázek 6) pomocí 2 vratových šroubů (¼ x ¾ in) a 2 pojistných matic (¼ in).

  3. Demontujte 2 pojistné matice z montážního celku zámku.

  4. Zasuňte montážní celek zámku do otvoru v podlahové desce tak, aby západka směřovala doleva.

  5. Namontujte pojistné matice na spodní část montážního celku zámku a zajistěte jej v poloze.

    Note: Montážní otvory v západce jsou oválné, aby bylo možno nastavit polohu montážního celku zámku.

Instalace rukojeti kapoty

Díly potřebné k provedení tohoto kroku:

Rukojeť kapoty1
Šroub (¼ x 1-⅛ in)2
Podložka (5/16 in)2
Svorka1
  1. Vyhledejte nosnou lištu uvnitř kapoty na levé straně.

  2. Od opěrné hrany lišty naměřte vzdálenost 3,8 cm, viz Obrázek 7.

  3. V tomto místě nainstalujte kolem lišty svorku.

  4. Použijte svorku jako šablonu, vyznačte polohu a vyvrtejte otvor o průměru 8 mm

  5. Nainstalujte podložku (5/16 in) na šroub (¼ x 1-⅛ in), který prochází svorkou a vyvrtaným otvorem v kapotě do rukojeti kapoty.

  6. Až se rukojeť kapoty dostane přibližně do polohy znázorněné na Obrázek 7, vyznačte druhý bod pro vyvrtání otvoru.

    Note: Druhý otvor je vzdálen 12,2 cm od prvního otvoru.

  7. Vyklopte rukojeť kapoty mimo polohu a ve vyznačeném bodu vyvrtejte otvor o průměru 5/16 in.

  8. Nainstalujte podložku na druhý šroub (¼ x 1-⅛ in) a protáhněte jej kapotou.

  9. Připevněte rukojeť ke kapotě pomocí druhé podložky (5/16 in) a šroubu (¼ x 1-⅛ in), viz Obrázek 7.

    Note: Utáhněte šrouby.

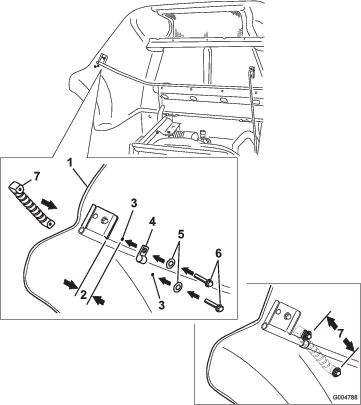

    g004788

Zajištění krytů řemenů

Díly potřebné k provedení tohoto kroku:

Šroub (5/16 x 1-¼ in)2
Pojistná matice (5/16 in)2
Nasunovací matice2

Note: Tento postup proveďte na pravém a levém krytu.

  1. Demontujte ruční knoflíky, jež upevňují kryty řemenů k sekací plošině.

  2. Demontujte kryty řemenů.

  3. Nainstalujte pojistnou matici k přednímu otvoru v držáku plošiny (Obrázek 8).

    g004785
  4. Nainstalujte kryt řemene pomocí šroubu (5/16" x 1¼") a nasunovací matice (5/16"), viz Obrázek 8.

  5. Nainstalujte ruční knoflík.

Zajištění desky sedátka

Díly potřebné k provedení tohoto kroku:

Šroub (5/16 x 1-¼ in)1
  1. Utažením šroubu v desce sedátka ji zajistěte v poloze.

  2. Vyhledejte otvor v přední části desky sedadla na pravé straně před pouzdrem pro příručku.

  3. Namontujte šroub (5/16" x 1¼") do otvoru, abyste upevnili desku sedadla (Obrázek 9).

    g030859

Nalepení štítků

Díly potřebné k provedení tohoto kroku:

Bezpečnostní štítek (obj. č. 106-6754)1
Štítek stability (obj. č. 138-8202)1
Štítek hlučnosti (obj. č. 163-1842)1

Upevnění bezpečnostního štítku

  1. Pečlivě očistěte místo kapoty, kam hodláte aplikovat štítek (Obrázek 10).

    g004789
  2. Navlhčete místo vodou nebo mírně pěnivou vodou.

  3. Odlepte podkladovou vrstvu bezpečnostního štítku, přiložte jej na kapotu (viz Obrázek 10) a stěrkou po něm přejíždějte překrývajícími se tahy od středu směrem k okrajům.

Aplikace části štítku s upozorněním na nebezpečí převrácení

Tabulka částí štítku se sklonem

A

B

C

16 stupňů

17 stupňů

18 stupňů

Konfigurační tabulka pro čísla modelů z roku 2015 a pozdější



30354

30353

30457

30456

31101



SDD 183 cm

Základna 183 cm

Základna 157 cm

SDD 152 cm

RD 100 palců

30495/TC

GM7200 1105 Kubota

C

C

C

B

30487/TC/TE

GM7210 1105T Kubota

C

C

C

B

A

30695

GM7210 T4

A

A

A

A

A

Konfigurační tabulka pro čísla modelů před rokem 2015

30360TE

GM7200, plošina SDD – CE, 183 cm

C

C

C

B

30363TE

GM7210, plošina SDD – CE, 183 cm

C

C

C

B

30461

GM7200 <25 k, základní plošina, 183 cm

C

C

C

B

30464

GM7210 T4i, základna 183 cm

C

C

C

B

30467

GM7200 <25 k, SDD 152 cm

C

C

C

B

30468

GM7210 T4i, SDD 152 cm

C

C

C

B

30462

GM7200 <25 k, základna 157 cm

C

C

C

B

30465

GM7210, základna 157 cm

C

C

C

B

Šedé hodnoty zvýrazňují standardní konfiguraci modelu.

  1. Pomocí tabulky částí štítku se sklonem a 2 konfiguračních tabulek s čísly modelů vyberte ze štítku stability část týkající se nebezpečí převrácení (138-8202) pro svůj stroj.

  2. Pečlivě vyčistěte stávající štítek, na který hodláte připevnit štítek stability (Obrázek 11).

    g349799
  3. Navlhčete místo vodou nebo mírně pěnivou vodou.

  4. Odlepte podkladovou vrstvu štítku, přiložte jej na stávající varování na nebezpečí převrácení (viz Obrázek 11) a stěrkou po něm přejíždějte překrývajícími se tahy od středu směrem k okrajům.

Připevnění částí štítku týkajícího se akustického výkonu a štítku CE

Tabulka části štítku akustického výkonu

A

B

C

D

E

101 dBA

102 dBA

103 dBA

104 dBA

105 dBA

Konfigurační tabulka pro čísla modelů z roku 2015 a pozdější



30354

30353

30457

30456

31101



SDD - CE, 183 cm

Základna 183 cm

Základna 157 cm

SDD 152 cm

RD 254 cm

Mulčovač Guardian

Mulčovač Fine

RD

Mulčovač Guardian

RD

30495/TC/TE

GM7200 1105 Kubota

D

A

D

B

B

B

E

E

30487/TC/TE

GM7210 1105T Kubota

C

B

B

B

B

B

E

E

30695

GM7210 s Yanmar

C

C

C

B

B

A

D

C

Konfigurační tabulka pro čísla modelů před rokem 2015

30360TE

GM7200, plošina SDD – CE, 183 cm

D

A

D

B

B

B

E

30363TE

GM7210, plošina SDD – CE, 183 cm

C

B

B

B

B

B

E

30461

GM7200 <25 k, základní plošina 183 cm

D

A

D

B

B

B

E

30464

GM7210 T4i, základna 183 cm

C

B

B

B

B

B

E

30467

GM7200 <25 k, SDD 152 cm

D

A

D

B

B

B

E

30468

GM7210 T4i, SDD 152 cm

C

B

B

B

B

B

E

30462

GM7200 <25 k, základna 157 cm

D

A

D

B

B

B

E

30465

GM7210, základna 157 cm

C

B

B

B

B

B

E

Šedé hodnoty zvýrazňují standardní konfiguraci modelu.

Tato čísla zahrnují přípustnou odchylku (k) 1 dBA. Hladina akustického výkonu byla stanovena v souladu s postupy uvedenými v normě ISO 11094.

  1. Pomocí tabulky částí štítku akustického výkonu a 2 konfiguračních tabulek s čísly modelů vyberte část štítku hlučnosti (163-1842) pro svůj stroj.

  2. Důkladně očistěte regulační štítek a oblast v blízkosti levé ovládací páky pojezdu, kam budete lepit štítek hlučnosti a štítek CE (Obrázek 12).

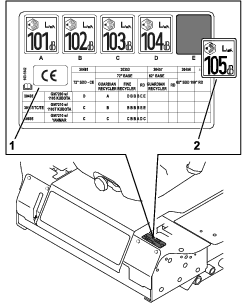

    g573701
  3. Navlhčete místa vodou nebo mírně pěnivou vodou.

  4. Odlepte podkladovou vrstvu štítku akustického výkonu, přiložte jej na stávající regulační štítek, jež je umístěn poblíž levé ovládací páky pojezdu (viz Obrázek 12), a stěrkou po něm přejíždějte překrývajícími se tahy od středu směrem k okrajům.

  5. Odlepte podkladovou vrstvu části CE štítku hlučnosti 163-1842 (Obrázek 12), přiložte jej na libovolné místo do blízkosti regulačního štítku a stěrkou po štítku přejíždějte překrývajícími se tahy od středu směrem k okrajům.
