Kit CE

Note: Des autocollants de sécurité et des instructions bien visibles par l'utilisateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.

138-8202

Note: Cette machine est conforme au test de stabilité standard de l'industrie pour les essais de stabilité statique latérale et longitudinale par rapport à la pente maximale recommandée, indiquée sur l'autocollant. Lisez les instructions relatives à l'utilisation de la machine sur les pentes qui figurent dans le Manuel de l'utilisateur pour déterminer si les conditions d'utilisation et le site actuels se prêtent à l'utilisation de la machine. Les variations de terrain peuvent modifier le fonctionnement de la machine sur les pentes. Dans la mesure du possible, gardez les unités de coupe abaissées au sol quand vous utilisez la machine sur une pente. La machine peut devenir instable si vous levez les unités de coupe pendant qu'elle se déplace sur une pente.

1. Risque de renversement – ne conduisez pas la machine sur des pentes de plus de 16 degrés.
2. Risque de renversement – ne conduisez pas la machine sur des pentes de plus de 17 degrés.
3. Risque de renversement – ne conduisez pas la machine sur des pentes de plus de 18 degrés.
4. Lisez le Manuel de l'utilisateur.

106-6754

1. Attention – ne touchez pas la surface chaude
2. Risque de coupure/mutilation par le ventilateur et de coincement par la courroie – ne vous approchez pas des pièces mobiles.

163-1842

1. Lisez le Manuel de l'utilisateur.

1. Conduisez la machine sur une surface plane et horizontale et serrez le frein de stationnement.

2. Abaissez les unités de coupe au sol.

3. Coupez le moteur, attendez l'arrêt complet de toutes les pièces mobiles et enlevez la clé de contact.

4. Déverrouillez et soulevez le capot moteur, et bloquez-le en position avec la béquille.

Pièces nécessaires pour cette opération:

1. Localisez le support de cadre métallique supérieur (arrière) qui passe transversalement sous le capot.

2. Dans le coin supérieur gauche du cadre métallique, localisez le trou percé dans la face du support.

3. Percez le trou avec un foret de 5/16".

4. Fixez le support de verrou avec un boulon (5/16" x ¾") et un contre-écrou (5/16"), comme montré à la Figure 1.

5. Marquez le capot à l'emplacement du trou central sur la partie prédécoupée du support du verrou.

6. Retirez le support du verrou.

7. Percez un avant-trou dans le capot en plastique à l'emplacement marqué, puis agrandissez le trou à 2,54 cm de diamètre.

8. Enlevez la partie prédécoupée du support de verrou.

9. Fixez le support de verrou au cadre avec un boulon (5/16" x ¾") et un contre-écrou (5/16"), comme montré à la Figure 1.

10. Retirez l'écrou de blocage du verrou.

11. Insérez le verrou dans le capot et le support de verrou en orientant le pêne vers l'avant (Figure 1).

12. Montez l'écrou de blocage au bas du verrou pour le fixer en place (Figure 1).

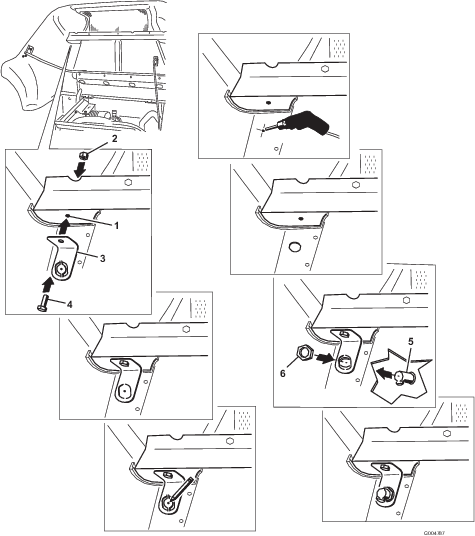

    Figure 1

    1. Trou dans le support du cadre métallique
    2. Contre-écrou (5/16")
    3. Support du verrou
    4. Boulon (5/16" x ¾")
    5. Verrou
    6. Écrou de blocage

13. Montez le pêne sur le longeron gauche du cadre, juste en dessous du verrou, en utilisant les trous existant, comme montré à la Figure 2.

    Note: Centrez les boulons dans les fentes du pêne.



    Figure 2

    1. Longeron gauche
    2. Contre-écrou (5/16")
    3. Pêne
    4. Boulon (5/16" x 2")

14. Fixez le pêne au longeron à l'aide de 2 boulons (5/16" x 2") et 2 contre-écrous (5/16"), comme montré à la Figure 2.

15. Fermez le capot lentement pour vérifier que le verrou s'engage correctement sur le pêne.

    Note: Si ce n'est pas le cas, desserrez les boulons qui fixent le support du pêne au longeron et ajustez le support selon les besoins. Serrez les boulons et vérifiez que le pêne s'engage correctement.

Pièces nécessaires pour cette opération:

1. Localisez le support de cadre métallique supérieur (arrière) qui passe transversalement sous le capot.

2. Dans le coin supérieur gauche du cadre métallique, localisez le trou percé dans la face du support.

3. Percez le trou avec un foret de 5/16".

4. Montez le support du verrou comme montré à la Figure 3.



   Figure 3

   1. Boulon (¼" x ½")
   2. Support du verrou
   3. Contre-écrou (¼")

5. Marquez le capot à l'emplacement du trou central sur la partie prédécoupée du support du verrou.

6. Retirez le support du verrou.

7. Percez un avant-trou dans le capot en plastique à l'emplacement marqué, puis agrandissez le trou à 25,4 mm de diamètre.

8. Enlevez la partie prédécoupée du support de verrou.

9. Montez le support du verrou sur le cadre (Figure 3).

10. Retirez l'écrou de blocage du verrou.

11. Insérez le verrou dans le capot et le support en orientant le pêne vers l'avant (Figure 4).



    Figure 4

    1. Verrou
    2. Trou
    3. Écrou de blocage

12. Montez l'écrou de blocage au bas du verrou pour le fixer en place (Figure 4).

13. Montez le support de pêne sur le côté gauche du cadre sous le capot arrière (Figure 5).

    Note: Les boulons doivent être approximativement centrés dans les fentes du pêne.



    Figure 5

    1. Pêne
    2. Contre-écrou (¼")
    3. Boulon (¼" x ¾")

14. Fermez le capot lentement pour vérifier que le pêne s'engage correctement.

    Note: Si ce n'est pas le cas, desserrez les boulons qui fixent le pêne au longeron et ajustez le pêne selon les besoins. Serrez les boulons et vérifiez que le pêne s'engage correctement.

Pièces nécessaires pour cette opération:

1. Soulevez le panneau de plancher (Figure 6).



   Figure 6

   1. Trou dans le panneau de plancher
   2. Verrou
   3. Pêne de panneau de plancher

2. Fixez le pêne du panneau de plancher au cadre (Figure 6) au moyen de 2 boulons de carrosserie (¼" x ¾") et de 2 contre-écrous (¼").

3. Retirez les 2 écrous de blocage du verrou.

4. Insérez le verrou dans le trou du panneau de plancher en orientant le pêne vers la gauche.

5. Montez les écrous de blocage au bas du verrou pour le fixer en place.

   Note: Les trous de fixation du pêne sont allongés pour permettre le réglage de la position du verrou.

Pièces nécessaires pour cette opération:

1. Localisez le longeron de support de capot à l'intérieur du côté gauche du capot.

2. Mesurez 3,8 cm le long du longeron à partir du bord du support, comme montré à la Figure 7.

3. Fixez le collier autour du longeron à cet endroit.

4. En vous servant du collier comme gabarit, repérez et percez un trou de 8 mm de diamètre.

5. Placez une rondelle (5/16") et un boulon (¼" x 1⅛") dans le collier, et percez un trou dans le capot et la poignée du capot.

6. Positionnez la poignée à peu près à l'emplacement indiqué à la Figure 7 et repérez l'emplacement du second trou à percer.

   Note: Le second trou doit se trouver à 12,2 cm du premier.

7. Écartez la poignée et percez un trou de 8 mm de diamètre dans le capot à l'emplacement repéré.

8. Placez une rondelle sur l'autre boulon (¼" x 1⅛") inséré dans le capot.

9. Fixez la poignée au capot en utilisant l'autre rondelle (5/16") et l'autre boulon (¼" x 1⅛"), comme montré à la Figure 7.

   Note: Serrez les boulons.

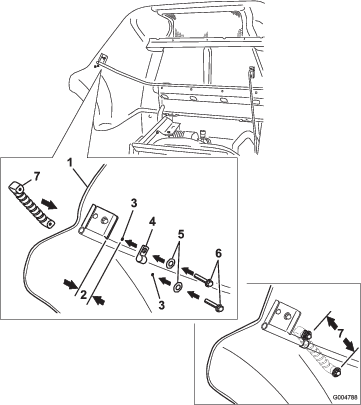

   Figure 7

   1. Capot
   2. Distance de 3,8 cm à partir du bord du support
   3. Trou percé
   4. Collier
   5. Rondelle (5/16")
   6. Boulon (¼" x 1⅛")
   7. Distance de 12,2 cm entre les trous

Pièces nécessaires pour cette opération:

Note: Exécutez cette procédure pour les protège-courroies droite et gauche.

1. Enlevez les molettes qui fixent les protège-courroies sur le carter du plateau de coupe.

2. Retirez les protège-courroies.

3. Placez un écrou de retenue sur le trou avant du support de plateau (Figure 8).



   Figure 8

   1. Protège-courroie
   2. Plateau de coupe
   3. Écrou de retenue
   4. Support de plateau
   5. Boulon (5/16" x 1¼")
   6. Molette
   7. Écrou poussoir

4. Fixez le protège-courroie avec le boulon (5/16 x 1-1/4 po) et l'écrou poussoir (5/16 po), comme montré à la Figure 8.

5. Montez la molette.

Pièces nécessaires pour cette opération:

1. Insérez un boulon dans le plateau de siège pour le fixer.

2. Localisez le trou à l'avant et à droite du plateau de siège, devant le tube de rangement du manuel de l'utilisateur.

3. Insérez un boulon (5/16" x 1¼") dans le trou pour fixer le plateau de siège (Figure 9).



   Figure 9

   1. Boulon (5/16" x 1¼")
   2. Tube de rangement de manuel

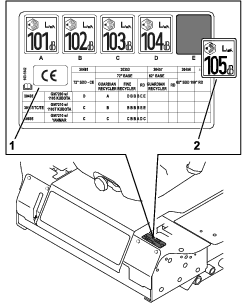

Pièces nécessaires pour cette opération:
