Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Turvaohjeet

Turva- ja ohjetarrat

Note: Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.

decal138-8202
decal106-6754
decal163-1842

Asennus

Koneen valmistelu

  1. Siirrä kone tasaiselle maalle ja kytke seisontajarru.

  2. Laske leikkuuyksiköt maahan.

  3. Sammuta moottori, odota, kunnes kaikki liikkuvat osat ovat pysähtyneet, ja irrota avain.

  4. Avaa konepellin salpa, nosta konepelti ja tue se auki kannatintangolla.

Konepellin lukituskokoonpanon asennus

Kubota-mallit

Vaiheeseen tarvittavat osat:

Salvan kannatin1
Salvan tuki1
Lukituskokoonpano1
Pultti (5/16 × ¾ tuumaa)1
Pultti (5/16 × 2 tuumaa)2
Lukkomutteri (5/16 tuumaa)3

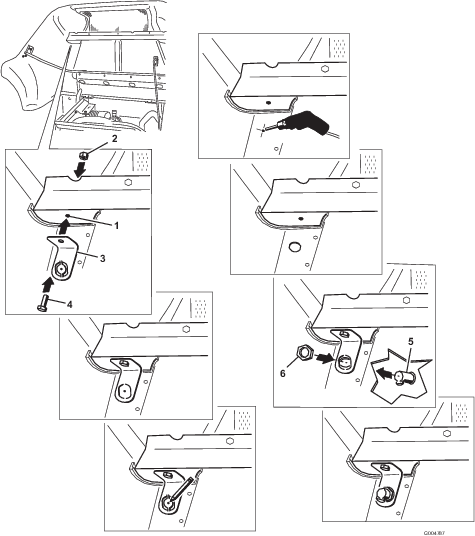

  1. Paikanna konepellin alapuolen poikki kulkeva ylempi (taaimmainen) metallinen tukivarsi.

  2. Paikanna metallisen tukivarren vasemmassa yläkulmassa oleva tukivarren pintaan porattu reikä.

  3. Laajenna reikää 5/16 tuuman poranterällä.

  4. Asenna salvan kannatin pultilla (5/16 × 3/4 tuumaa) ja lukkomutterilla (5/16 tuumaa) kuvan mukaisesti (Kuva 1).

  5. Merkitse salvan kannattimen irrotettavassa osassa olevan keskireiän paikka konepeltiin.

  6. Irrota salvan kannatin.

  7. Poraa ohjausreikä muoviseen konepeltiin merkittyyn kohtaan ja laajenna sitten reikää niin, että sen halkaisija on 2,54 cm.

  8. Irrota irrotettava osa salvan kannattimesta.

  9. Asenna salvan kannatin runkoon pultilla (5/16 × 3/4 tuumaa) ja lukkomutterilla (5/16 tuumaa) kuvan mukaisesti (Kuva 1).

  10. Irrota lukkomutteri lukituskokoonpanosta.

  11. Asenna lukituskokoonpano konepellin ja salvan kannattimen läpi niin, että salvan lukitusosa tulee etupuolelle (Kuva 1)

  12. Kiinnitä lukituskokoonpano paikalleen asentamalla sen pohjaan lukkomutteri (Kuva 1).

    g004787
  13. Asenna salvan tuki vasemmanpuoleiseen runkopalkkiin, valmiiksi porattuihin reikiin suoraan lukituskokoonpanon alle kuvan mukaisesti (Kuva 2).

    Note: Aseta pultit salvan tuen kolojen keskelle.

    g030830
  14. Kiinnitä salvan tuki runkopalkkiin kahdella pultilla (5/16 × 2 tuumaa) ja kahdella lukkomutterilla (5/16 tuumaa) kuvan mukaisesti (Kuva 2).

  15. Tarkista lukituskokoonpanon lukittuminen salvan tukeen sulkemalla konepelti hitaasti.

    Note: Jos se ei lukitu, löysää salvan tuen runkopalkkiin kiinnittäviä pultteja ja siirrä salvan tukea tarpeen mukaan. Kiristä pultit ja varmista, että salpa lukittuu.

Konepellin lukituskokoonpanon asennus

Yanmar-mallit

Vaiheeseen tarvittavat osat:

Salvan kannatin1
Salvan tuki1
Lukituskokoonpano1
Pultti (1/4 × 1/2 tuumaa)1
Pultti (¼ × ¾ tuumaa)2
Aluslaatta (5/16 tuumaa)2
Lukkomutteri (¼ tuumaa)3
  1. Paikanna konepellin alapuolen poikki kulkeva ylempi (taaimmainen) metallinen tukivarsi.

  2. Paikanna metallisen tukivarren vasemmassa yläkulmassa oleva tukivarren pintaan porattu reikä.

  3. Laajenna reikää 5/16 tuuman poranterällä.

  4. Asenna salvan kannatin kuvan mukaisesti (Kuva 3).

    g027285
  5. Merkitse salvan kannattimen irrotettavassa osassa olevan keskireiän paikka konepeltiin.

  6. Irrota salvan kannatin.

  7. Poraa ohjausreikä muoviseen konepeltiin merkittyyn kohtaan ja laajenna sitten reikää niin, että se on 25,4 mm.

  8. Irrota irrotettava osa salvan kannattimesta.

  9. Asenna salvan kannatin runkoon (Kuva 3).

  10. Irrota lukkomutteri lukituskokoonpanosta.

  11. Asenna lukituskokoonpano konepellin ja salvan kannattimen läpi niin, että salvan lukitusosa tulee etupuolelle (Kuva 4)

    g027287
  12. Kiinnitä lukituskokoonpano paikalleen asentamalla sen pohjaan lukkomutteri (Kuva 4).

  13. Asenna salvan tuki rungon vasemmalle puolelle konepellin takapuolen alle (Kuva 5).

    Note: Pultit tulee kiinnittää niin, että ne ovat suunnilleen salvan tuessa olevien kolojen keskellä.

    g027286
  14. Tarkista salvan lukittuminen sulkemalla konepelti hitaasti.

    Note: Jos salpa ei lukitu, löysää salvan tuen runkopalkkiin kiinnittäviä pultteja ja siirrä salvan tukea tarpeen mukaan. Kiristä pultit ja varmista, että salpa lukittuu.

Lattialevyn lukituskokoonpanon asennus

Vuoden 2008 ja sitä uudemmat mallit

Vaiheeseen tarvittavat osat:

Lukituskokoonpano1
Lattialevyn salpa1
Lukkopultti (¼ × ¾ tuumaa)2
Lukkomutteri (¼ tuumaa)2
  1. Nosta lattialevy (Kuva 6).

    g009529
  2. Asenna lattialevyn salpa runkoon (Kuva 6) kahdella lukkopultilla (¼ × ¾ tuumaa) ja kahdella lukkomutterilla (¼ tuumaa).

  3. Irrota lukituskokoonpanon kaksi lukkomutteria.

  4. Aseta lukituskokoonpano lattialevyssä olevaan reikään niin, että lukitusosa on vasemmalla.

  5. Kiinnitä lukituskokoonpano paikalleen asentamalla sen pohjaan lukkomutterit.

    Note: Salvan kiinnitysreiät on lovettu, jotta lukituskokoonpanon asentoa voidaan säätää.

Konepellin kahvan asennus

Vaiheeseen tarvittavat osat:

Konepellin kahva1
Pultti (¼ × 1-⅛ tuumaa)2
Aluslaatta (5/16 tuumaa)2
Kiristin1

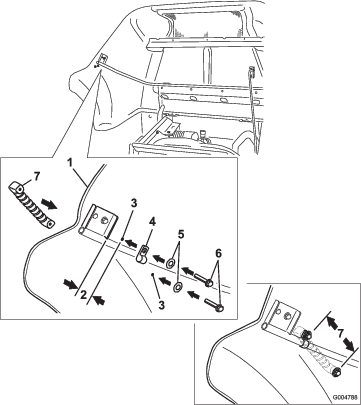

  1. Paikanna konepellin sisäpuolella vasemmalla oleva konepellin tukikisko.

  2. Mittaa tukikiskon reunasta 3,8 cm:n päässä oleva kohta kuvan mukaisesti (Kuva 7).

  3. Asenna kiristin tähän kohtaan tukikiskon ympärille.

  4. Merkitse ja poraa halkaisijaltaan 8 mm:n (5/16 tuuman) reikä käyttämällä kiristintä mallina.

  5. Asenna aluslaatta (5/16 tuumaa) ja pultti (1/4 × 1-1/8 tuumaa) kiristimen ja konepeltiin poratun reiän kautta konepellin kahvaan.

  6. Kun konepellin kahva on kuvan mukaisessa kohdassa (Kuva 7), merkitse toinen porattava reikä.

    Note: Toinen reikä tulee 12,2 cm:n päähän ensimmäisestä.

  7. Käännä konepellin kahva pois tieltä ja poraa halkaisijaltaan 8 mm:n (5/16 tuuman) reikä merkittyyn kohtaan.

  8. Asenna aluslaatta toiseen pulttiin (1/4 × 1-1/8 tuumaa) ja konepellin läpi.

  9. Kiinnitä kahva konepeltiin toisella aluslaatalla (5/16 tuumaa) ja pultilla (1/4 × 1-1/8 tuumaa) kuvan mukaisesti (Kuva 7).

    Note: Kiristä pultit.

    g004788

Hihnasuojusten kiinnitys

Vaiheeseen tarvittavat osat:

Pultti (5/16 × 1-1/4 tuumaa)2
Kiinnikemutteri (5/16 tuumaa)2
Työntömutteri2

Note: Tee tämä toimenpide oikean- ja vasemmanpuoleisille hihnasuojuksille.

  1. Irrota käsinupit, jotka kiinnittävät hihnasuojukset leikkuupöytään.

  2. Irrota hihnasuojukset.

  3. Asenna kiinnikemutteri leikkuupöydän kannattimen etummaiseen reikään (Kuva 8).

    g004785
  4. Asenna hihnasuojus pultilla (5/16 × 1-1/4 tuumaa) ja työntömutterilla (5/16 tuumaa) kuvan mukaisesti (Kuva 8).

  5. Asenna käsinuppi.

Istuimen alustan kiinnitys

Vaiheeseen tarvittavat osat:

Pultti (5/16 × 1-1/4 tuumaa)1
  1. Kiinnitä istuimen alusta pultilla.

  2. Paikanna istuimen alustan etuosassa oikealla oleva reikä käyttöoppaan säilytystilan edessä.

  3. Kiinnitä istuimen alusta asentamalla pultti (5/16 × 1-1/4 tuumaa) reikään (Kuva 9).

    g030859

Tarrojen asennus

Vaiheeseen tarvittavat osat:

Turvatarra (osanro 106-6754)1
Vakaustarra (osanro 138-8202)1
Äänitarra (osanro 163-1842)1

Turvatarran kiinnitys

  1. Puhdista huolellisesti konepellin alue, johon tarra asennetaan (Kuva 10).

    g004789
  2. Kostuta alue vedellä tai laimealla saippuavedellä.

  3. Irrota turvatarra alustastaan, aseta se konepeltiin kuvan mukaisesti (Kuva 10) ja kiinnitä se vetolastan avulla käyttämällä päällekkäisiä vetoja keskeltä reunoihin päin.

Kaatumisvaaran tarraosan kiinnitys

Kulman osoittavan tarraosan taulukko

A

B

C

16 astetta

17 astetta

18 astetta

Vuoden 2015 ja sitä uudemmat mallinumerot -taulukko



30354

30353

30457

30456

31101



183 cm:n SDD

183 cm:n vakio

158 cm:n vakio

152 cm:n SDD

254 cm:n RD

30495/TC

GM7200 1105 Kubota

C

C

C

B

30487/TC/TE

GM7210 1105T Kubota

C

C

C

B

A

30695

GM 7210 T4

A

A

A

A

A

Mallinumerot ennen vuotta 2015 -taulukko

30360TE

GM7200 183 cm:n SDD – CE-leikkuupöytä

C

C

C

B

30363TE

GM7210 183 cm:n SDD – CE-leikkuupöytä

C

C

C

B

30461

GM7200 <25 hv 183 cm:n vakio

C

C

C

B

30464

GM7210 T4i 183 cm:n vakio

C

C

C

B

30467

GM7200 <25 hv 152 cm:n SDD

C

C

C

B

30468

GM7210 T4i 152 cm:n SDD

C

C

C

B

30462

GM7200 <25 hv 158 cm:n vakio

C

C

C

B

30465

GM7210 158 cm:n vakio

C

C

C

B

Tummennetut arvot osoittavat mallin vakiokokoonpanon.

  1. Valitse koneesi vakaustarran (138-8202) kaatumisvaaraosa kulman osoittavan tarraosan taulukosta ja kahdesta mallinumerotaulukosta.

  2. Puhdista huolellisesti aiempi tarra, jonka päälle vakaustarra asennetaan (Kuva 11).

    g349799
  3. Kostuta alue vedellä tai laimealla saippuavedellä.

  4. Irrota tarraosa alustastaan, aseta se aiemman kaatumisvaaratarran päälle kuvan mukaisesti (Kuva 11) ja kiinnitä se vetolastan avulla käyttämällä päällekkäisiä vetoja keskeltä reunoihin päin.

Ääniteho- ja CE-tarraosien kiinnitys

Äänitehon osoittavan tarraosan taulukko

A

B

C

D

E

101 dB(A)

102 dB(A)

103 dB(A)

104 dB(A)

105 dB(A)

Vuoden 2015 ja sitä uudemmat mallinumerot -taulukko



30354

30353

30457

30456

31101



183 cm:n SDD – CE

183 cm:n vakio

158 cm:n vakio

152 cm:n SDD

254 cm:n RD

Guardian Recycler

Fine Recycler

RD

Guardian Recycler

RD

30495/TC/TE

GM7200 1105 Kubota

D

A

D

B

B

B

E

E

30487/TC/TE

GM7210 1105T Kubota

C

B

B

B

B

B

E

E

30695

GM7210 ja Yanmar

C

C

C

B

B

A

D

C

Mallinumerot ennen vuotta 2015 -taulukko

30360TE

GM7200 183 cm:n SDD – CE-leikkuupöytä

D

A

D

B

B

B

E

30363TE

GM7210 183 cm:n SDD – CE-leikkuupöytä

C

B

B

B

B

B

E

30461

GM7200 <25 hv 183 cm:n vakio

D

A

D

B

B

B

E

30464

GM7210 T4i 183 cm:n vakio

C

B

B

B

B

B

E

30467

GM7200 <25 hv 152 cm:n SDD

D

A

D

B

B

B

E

30468

GM7210 T4i 152 cm:n SDD

C

B

B

B

B

B

E

30462

GM7200 <25 hv 158 cm:n vakio

D

A

D

B

B

B

E

30465

GM7210 158 cm:n vakio

C

B

B

B

B

B

E

Tummennetut arvot osoittavat mallin vakiokokoonpanon.

Näihin lukemiin sisältyy epävarmuusarvo (K) 1 dB(A). Äänitehon taso on määritetty standardissa ISO 11094 määritetyn menettelyn mukaisesti.

  1. Valitse koneesi äänitarran (163-1842) osa äänitehon osoittavan tarraosan taulukosta ja kahdesta mallinumerotaulukosta.

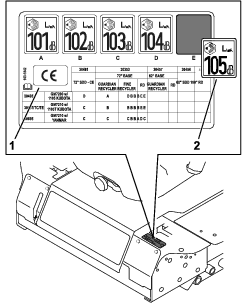

  2. Puhdista huolellisesti määräyskilpi ja vasemman liikkeenohjausvivun lähialue, johon äänitarra ja CE-tarra asennetaan (Kuva 12).

    g573701
  3. Kostuta alueet vedellä tai laimealla saippuavedellä.

  4. Irrota tarran äänitehon osoittava osa alustastaan, aseta se aiemman määräyskilven päälle vasemman liikkeenohjausvivun lähelle kuvan mukaisesti (Kuva 12) ja kiinnitä se vetolastan avulla käyttämällä päällekkäisiä vetoja keskeltä reunoihin päin.

  5. Irrota äänitarran 163-1842 (Kuva 12) CE-osa alustastaan, aseta se määräyskilven lähelle paikkaan, johon se mahtuu, ja kiinnitä se vetolastan avulla käyttämällä päällekkäisiä vetoja keskeltä reunoihin päin.
