Kit para CE

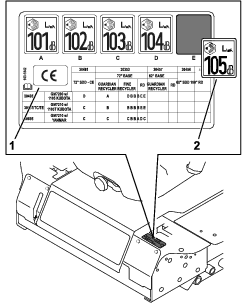

Note: Las pegatinas e instrucciones de seguridad están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte.

138-8202

Note: Esta máquina cumple con la prueba estándar de estabilidad del sector en las pruebas longitudinales y laterales estáticas, con la pendiente máxima recomendada indicada en la calcomanía. Revise las instrucciones del Manual del operador sobre la operación de la máquina en pendientes, y compruebe las condiciones en las que se va a utilizar la máquina para determinar si la máquina puede utilizarse en las condiciones reinantes en ese día y ese lugar en concreto. Los cambios en el terreno pueden producir un cambio en el funcionamiento de la máquina en pendientes. Si es posible, mantenga las unidades de corte bajadas hasta el suelo al utilizar la máquina en pendientes. Si las unidades de corte se elevan en pendientes, la máquina puede desestabilizarse.

1. Peligro de vuelco – no utilice la máquina en pendientes de más de 16 grados.
2. Peligro de vuelco – no utilice la máquina en pendientes de más de 17 grados.
3. Peligro de vuelco – no utilice la máquina en pendientes de más de 18 grados.
4. Lea el Manual del operador.

106–6754

1. Advertencia – no toque la superficie caliente
2. Peligro de corte/desmembramiento, ventilador, y peligro de enredamiento, correa – no se acerque a las piezas en movimiento.

163-1842

1. Lea el Manual del operador.

1. Ponga la máquina en una superficie nivelada y ponga el freno de estacionamiento.

2. Baje las unidades de corte al suelo.

3. Pare el motor, espere a que se detengan todas las piezas en movimiento y retire la llave.

4. Desenganche y levante el capó del motor y sujételo en la posición elevada con la varilla de sujeción.

Piezas necesarias en este paso:

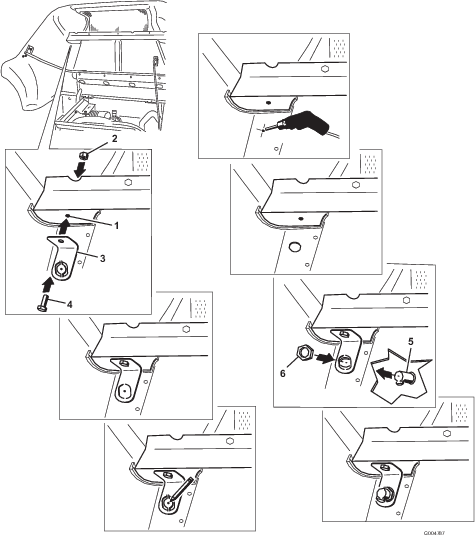

1. Localice el travesaño superior (trasero) del bastidor metálico, que atraviesa la cara inferior del capó.

2. En la esquina superior izquierda del bastidor metálico, localice el taladro perforado en la cara del travesaño.

3. Realice los taladros usando una broca de 8 mm.

4. Instale el soporte de la cerradura usando un perno (5/16" × ¾") y una contratuerca (5/16"), según se muestra en Figura 1.

5. Marque en el capó la posición del taladro central de la zona troquelada del soporte de la cerradura.

6. Retire el soporte de la cerradura.

7. Perfore un taladro piloto en el capó de plástico en el lugar marcado, y luego agrande el taladro a un diámetro de 2,54 cm.

8. Retire la zona troquelada del soporte de la cerradura.

9. Instale el soporte de la cerradura en el bastidor usando el perno (5/16" × ¾") y la contratuerca (5/16"), según se muestra en Figura 1.

10. Retire la tuerca de bloqueo de la cerradura.

11. Instale la cerradura a través del capó y del soporte de la cerradura, con el enganche hacia adelante (Figura 1).

12. Instale la tuerca de bloqueo en la parte inferior de la cerradura para sujetarla en su sitio (Figura 1).



    Figura 1

    1. Taladro del soporte metálico del bastidor
    2. Contratuerca (5/16")
    3. Soporte de la cerradura
    4. Perno (5/16" × ¾")
    5. Conjunto de cerradura
    6. Tuerca de bloqueo

13. Instale el cerradero en la barra izquierda del bastidor, justo por debajo de la cerradura, en los taladros existentes, según se muestra en Figura 2.

    Note: Centre los pernos en las ranuras del cerradero.



    Figura 2

    1. Barra izquierda del bastidor
    2. Contratuerca (5/16")
    3. Cerradero
    4. Perno (5/16" x 2")

14. Sujete el cerradero a la barra del bastidor con 2 pernos (5/16" x 2") y 2 contratuercas (5/16"), como se muestra en la Figura 2.

15. Cierre el capó lentamente para comprobar que la cerradura se engancha en el cerradero.

    Note: Si no se engancha, afloje los pernos que sujetan el cerradero a la barra del bastidor y ajuste el cerradero según sea necesario. Apriete los pernos y compruebe que la cerradura se engancha.

Piezas necesarias en este paso:

1. Localice el travesaño superior (trasero) del bastidor metálico, que atraviesa la cara inferior del capó.

2. En la esquina superior izquierda del bastidor metálico, localice el taladro perforado en la cara del travesaño.

3. Realice los taladros usando una broca de 8 mm.

4. Instale el soporte de la cerradura, según se muestra en Figura 3.



   Figura 3

   1. Perno (¼" × ½")
   2. Soporte de la cerradura
   3. Contratuerca (¼")

5. Marque en el capó la posición del taladro central de la zona troquelada del soporte de la cerradura.

6. Retire el soporte de la cerradura.

7. Perfore un taladro piloto en el capó de plástico en el lugar marcado, y luego agrande el taladro a un diámetro de 2,54 cm.

8. Retire la zona troquelada del soporte de la cerradura.

9. Instale el soporte de la cerradura en el bastidor (Figura 3).

10. Retire la tuerca de bloqueo de la cerradura.

11. Instale la cerradura a través del capó y del soporte de la cerradura, con el enganche hacia adelante (Figura 4).



    Figura 4

    1. Conjunto de cerradura
    2. Taladro
    3. Tuerca de bloqueo

12. Instale la tuerca de bloqueo en la parte inferior de la cerradura para sujetarla en su sitio (Figura 4).

13. Instale el cerradero en el lado izquierdo del bastidor, debajo de la parte trasera del capó (Figura 5).

    Note: Los pernos deben estar centrados aproximadamente en las ranuras del cerradero.



    Figura 5

    1. Cerradero
    2. Contratuerca (¼")
    3. Perno (¼" × ¾")

14. Cierre el capó lentamente para comprobar que la cerradura se engancha.

    Note: Si no se engancha, afloje los pernos que sujetan el cerradero a la barra del bastidor y ajuste el cerradero según sea necesario. Apriete los pernos y compruebe que la cerradura se engancha.

Piezas necesarias en este paso:

1. Levante la chapa de suelo (Figura 6).



   Figura 6

   1. Taladro de la chapa de suelo
   2. Conjunto de cerradura
   3. Cerradero de la chapa de suelo

2. Instale el cerradero de la chapa de suelo en el bastidor (Figura 6) usando dos pernos de cuello cuadrado (¼" × ¾") y 2 contratuercas (¼").

3. Retire las 2 tuercas de bloqueo de la cerradura.

4. Instale la cerradura en el taladro de la chapa de suelo con el enganche orientado hacia la izquierda.

5. Instale las tuercas de bloqueo en la parte inferior de la cerradura para sujetarla en su sitio.

   Note: Los taladros de montaje del cerradero están alargados para poder ajustar el conjunto de la cerradura.

Piezas necesarias en este paso:

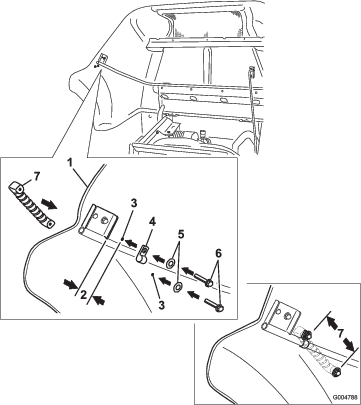

1. Localice la barra de refuerzo del capó en el interior del lado izquierdo del capó.

2. Mida 3,8 cm por la barra de refuerzo desde el borde del soporte, según se muestra en Figura 7.

3. Instale la abrazadera alrededor de la barra en este punto.

4. Usando la abrazadera como plantilla, marque y perfore un taladro de 8 mm de diámetro.

5. Instale una arandela (5/16") y un perno (¼" x 1⅛") a través de la abrazadera y del taladro perforado en el capó hasta que penetre en el asa del capó.

6. Con el asa del capó en la posición aproximada indicada en la Figura 7, marque el segundo taladro a perforar.

   Note: El segundo taladro está a 12,2 cm del primer taladro.

7. Gire el asa para que no estorbe, y perfore un taladro de 8 mm de diámetro en el lugar marcado.

8. Instale una arandela en el otro perno (¼" x 1⅛") e insértelos a través del capó.

9. Fije el asa al capó usando la otra arandela (5/16") y el perno (¼" x 1⅛"), como se muestra en la Figura 7.

   Note: Apriete los pernos.



   Figura 7

   1. Capó
   2. Distancia desde el borde del soporte – 3,81 cm
   3. Taladro perforado
   4. Abrazadera
   5. Arandela (5/16")
   6. Perno (¼" x 1⅛")
   7. Distancia entre los taladros – 12,2 cm

Piezas necesarias en este paso:

Note: Realice este procedimiento en las cubiertas de las correas del lado derecho e izquierdo.

1. Retire los pomos que sujetan las cubiertas de las correas a la carcasa de corte.

2. Retire las cubiertas de las correas.

3. Instale una tuerca de retención en el taladro delantero del soporte de la carcasa (Figura 8).



   Figura 8

   1. Cubierta de las correas
   2. Carcasa de corte
   3. Tuerca de retención
   4. Soporte de la carcasa
   5. Perno (5/16 x 1¼")
   6. Pomo
   7. Tuerca rápida

4. Instale la cubierta de la correa con el perno (5/16" x 1¼") y una tuerca rápida (5/16"), según se muestra en Figura 8.

5. Instale el pomo.

Piezas necesarias en este paso:

1. Instale un perno en la chapa del asiento para sujetarla.

2. Localice el taladro de la parte delantera derecha de la chapa del asiento, delante del tubo del Manual del operador.

3. Instale un perno (5/16" x 1¼") en el taladro para sujetar la chapa del asiento (Figura 9).



   Figura 9

   1. Perno (5/16 x 1¼")
   2. Tubo del Manual del operador

Piezas necesarias en este paso:
