CE キット

Note: 危険な部分の近くには、見やすい位置に安全ラベルや指示ラベルを貼付しています。破損したりはがれたりした場合は新しいラベルを貼付してください。

138-8202

Note: このマシンは、業界で推奨される最大傾斜角度を用いた前後方向および左右方向の標準安定試験に合格しており、使用を認められる法面の最大角度がデカルに記載されています。斜面で運転する場合の条件や注意点について、また、特殊な天候や場所条件のもとでこの機械を使用することができるかどうかを判断する方法について、オペレーターズマニュアルで確認してください。同じ斜面上であっても、地表面の条件が変われば運転条件が変わります。斜面では可能なかぎりカッティングユニットを地表面まで下げておいてください。斜面上でカッティングユニットを上昇させると機体が不安定になる恐れがあります。

1. 転倒の危険： 16度以上の斜面で運転しないこと。
2. 転倒の危険： 17度以上の斜面で運転しないこと。
3. 転倒の危険： 18度以上の斜面で運転しないこと。
4. オペレーターズマニュアルを読むこと。

106–6754

1. 警告： 表面が熱い；触れないこと。
2. ファンによる手足切断危険、およびベルトによる巻き込まれの危険：可動部に近づかないこと。

163-1842

1. オペレーターズマニュアルを読むこと。

1. 平らな場所に停車して駐車ブレーキを掛ける。

2. カッティングユニットを床面まで降下させる。

3. エンジンを止め、各部が停止するのを待ち、キーを抜き取る。

4. フードのラッチを外し、フードを開いて支持棒で固定する。

この作業に必要なパーツ

1. フードの裏側を横切っている上（後）メタルフレームサポートを探し出す。

2. メタルフレームの左上のコーナー部にあるサポートの面に開けてあるドリル穴を探し出す。

3. ドリルビット（5/16"）を使用して穴を開ける。

4. ラッチサポートを取り付ける；ボルト（5/16 x ¾"）1本とロックナット（5/16"）を使用して 図 1のように取り付ける。

5. ラッチサポートの打ち抜き穴からフード面にセンター穴のマーキングをする。

6. ラッチサポートを外す。

7. ドリルを使ってフード（プラスチック）のマーキング箇所に小さい穴を開け、この穴を直径 25.4 mm に拡大する。

8. ラッチサポートから打ち抜き部を外す。

9. ラッチサポートをフレームに取り付ける；ボルト（5/16 x ¾"）1本とロックナット（5/16"）を使用して 図 1のように取り付ける。

10. ロックアセンブリからロッキングナットを取り外す。

11. フードに開けた穴とラッチサポートにロックアセンブリを取り付ける。キャッチ部が車両前方を向くように通すこと（図 1）。

12. ロックアセンブリの底部にロッキングナットを取り付けて固定する （図 1）。

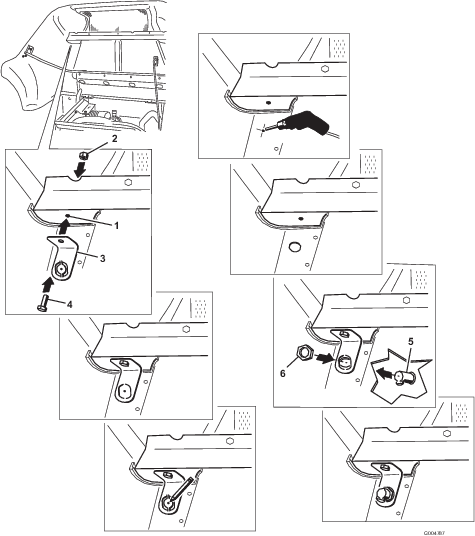

    図 1

    1. メタルフレームサポートの穴
    2. ロックナット（5/16"）
    3. ラッチサポート
    4. ボルト（5/16 x ¾"）
    5. ロックアセンブリ
    6. ロッキングナット

13. 左側フレーム部材にラッチブラケットを取り付ける。ロックアセンブリの下の既存の穴に 図 2 のように取り付ける。

    Note: ラッチブラケットのスロットの中央にボルトをセットする。



    図 2

    1. 左側フレーム部材
    2. ロックナット（5/16"）
    3. ラッチブラケット
    4. ボルト（5/16 x 2"）

14. ラッチブラケットをフレーム部材に固定する；ボルト（5/16 x 2"）2本とロックナット（5/16"）2個を使用して図 2のように取り付ける。

15. フードを静かにおろして、ロックアセンブリがラッチブラケットがきちんと掛かるかどうか確認する。

    Note: うまく掛からない場合は、ラッチブラケットを固定しているボルトをゆるめてラッチの位置を変えて調整する。ボルトを本締めし、ラッチが正常に使えることを確認する。

この作業に必要なパーツ

1. フードの裏側を横切っている上（後）メタルフレームサポートを探し出す。

2. メタルフレームの左上のコーナー部にあるサポートの面に開けてあるドリル穴を探し出す。

3. ドリルビット（5/16"）を使用して穴を開ける。

4. ラッチサポートを 図 3のように取り付ける。



   図 3

   1. ボルト（¼ x ½"）
   2. ラッチサポート
   3. ロックナット（¼"）

5. ラッチサポートの打ち抜き穴からフード面にセンター穴のマーキングをする。

6. ラッチサポートを外す。

7. ドリルを使ってフード（プラスチック）のマーキング箇所に小さい穴を開け、この穴を直径 25.4 mm に拡大する。

8. ラッチサポートから打ち抜き部を外す。

9. ラッチサポートをフレームに取り付ける（図 3）。

10. ロックアセンブリからロッキングナットを取り外す。

11. フードに開けた穴とサポートラッチブラケットにロックアセンブリを取り付ける。キャッチ部が車両前方を向くように通すこと（図 4）。



    図 4

    1. ロックアセンブリ
    2. つめの穴
    3. ロッキングナット

12. ロックアセンブリの底部にロッキングナットを取り付けて固定する（図 4）。

13. ブラケットラッチを、フード後部の下のフレームの左側に取り付ける（図 5）。

    Note: キャッチブラケットのほぼ中央にボルトが来るようにしてください。



    図 5

    1. ラッチブラケット
    2. ロックナット（¼"）
    3. ボルト（¼ x ¾"）

14. フードを静かにおろして、ラッチがきちんと掛かるかどうか確認する。

    Note: うまく掛からない場合は、ラッチブラケットを固定しているボルトをゆるめてラッチの位置を変えて調整する。ボルトを本締めし、ラッチが正常に使えることを確認する。

この作業に必要なパーツ

1. フロアプレートを持ち上げる（図 6）。



   図 6

   1. フロアプレートの穴
   2. ロックアセンブリ
   3. フロアプレートラッチ

2. フロアプレートラッチをフレーム（図 6）に取り付ける；キャリッジボルト（¼ x ¾"）2本とロックナット（¼"）2個を使用する。

3. ロックアセンブリからロッキングナット（2個）を取り外す。

4. フロアプレートの穴にロックアセンブリを入れる。キャッチが左側を向くように入れること。

5. ロックアセンブリの底部にロッキングナットを取り付けて固定する。

   Note: ラッチの取り付け穴は長穴（スロット）になっていてロックアセンブリの調整が可能です。

この作業に必要なパーツ

1. フードの左内側にあるフードサポートレールを探し出す。

2. サポートのエッジからレールに沿って 図 7のように 3.8 cm を測る。

3. この位置のレールにクランプを取り付ける。

4. クランプを型紙にしてフードに印をつけ、直径 8 mm の穴を開ける。

5. クランプ、ドリル穴、フードハンドルに、ワッシャ （5/16"） とボルト（1/4 x 1-1/8"）を通す。

6. フードハンドルを 図 7 のようにおおよその位置に置いて、2番目のドリル穴の位置にマーキングする。

   Note: 2番目の穴は、最初の穴から 122 mm の距離に開けます。

7. ハンドルをずらしてマーキングを露出させ、この位置に直径 8 mm の穴を開ける。

8. もう1本のボルト（¼ x 1⅛"）にワッシャを通してフードに通す。

9. もう一組のワッシャ（5/16"）とボルト（¼ x 1⅛"）を使って、図 7に示すように、ハンドルをフードに固定する。

   Note: ボルトを締め付ける。

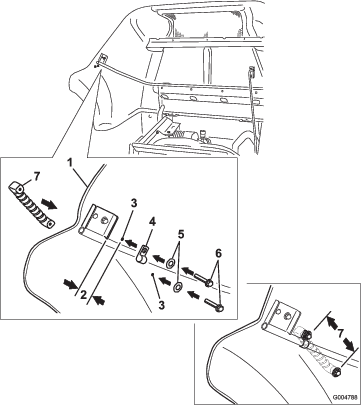

   図 7

   1. フード
   2. サポートのエッジからの距離：38.1 mm
   3. ドリル穴
   4. クランプ
   5. ワッシャ（5/16"）
   6. ボルト（1/4 x 1-1/8"）
   7. 穴と穴の距離：122 mm

この作業に必要なパーツ

Note: この作業は左右のベルト・カバーのそれぞれに行います。

1. ベルトカバーを刈り込みデッキに固定しているハンドノブを外す。

2. ベルトカバーを取り外す。

3. デッキのブラケットの前側の穴にリテーナナットを取り付ける （図 8）。



   図 8

   1. ベルトカバー
   2. デッキ
   3. リテーナナット
   4. デッキブラケット
   5. ボルト（5/16 x 1¼"）
   6. ハンドノブ
   7. プッシュナット

4. ベルトカバーを取り付ける；ボルト（5/16 x 1¼"）1本とプッシュナット（5/16"）を使用して 図 8のように取り付ける。

5. ハンドノブを取り付ける。

この作業に必要なパーツ

1. シートプレートに固定用のボルトを取り付ける。

2. シートプレートの右前側、マニュアル入れの前にある穴を探し出す。

3. 穴にボルト（5/16 x 1¼"）を取り付けてシートプレートを固定する（図 9）。



   図 9

   1. ボルト（5/16 x 1¼"）
   2. マニュアル入れ

この作業に必要なパーツ
