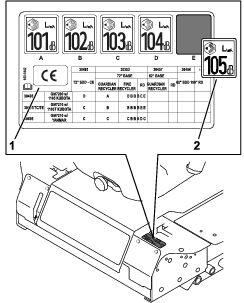

Kit CE

Note: Os autocolantes de segurança e instruções estão facilmente visíveis para o operador e situam-se próximos das zonas de potencial perigo. Substitua todos os autocolantes danificados ou perdidos.

138-8202

Note: Esta máquina cumpre o teste de estabilidade que é norma industrial nos testes estáticos laterais e longitudinais com o declive máximo indicado no autocolante. Consulte as instruções de operação da máquina em declives no Manual do utilizador, assim como as condições em que a máquina está a ser utilizada para determinar se pode utilizar a máquina nas condições desse dia e desse local. As alterações no terreno podem dar origem a uma alteração da operação da máquina em declive. Se possível, mantenha as unidades de corte descidas para o solo enquanto a máquina estiver a funcionar em declives. Elevar as unidades de corte enquanto a máquina estiver a operar em declives pode causar instabilidade da máquina.

1. Risco de capotamento – não conduza a máquina num declive de ângulo superior a 16 graus.
2. Risco de capotamento – não conduza a máquina num declive de ângulo superior a 17 graus.
3. Risco de capotamento – não conduza a máquina num declive de ângulo superior a 18 graus.
4. Leia o Manual do utilizador.

106–6754

1. Aviso – não toque na superfície quente
2. Perigo de corte/desmembramento, ventoinha e emaranhamento, correia – mantenha-se afastado de peças móveis.

163-1842

1. Leia o Manual do utilizador.

1. Mova a máquina para uma área nivelada e aplique o travão de estacionamento.

2. Baixe as unidades de corte.

3. Desligue o motor, espere até todas as peças em movimento pararem e retire a chave.

4. Desengate e eleve o capot e prenda-o na posição elevada com a barra de apoio.

Peças necessárias para este passo:

1. Localize o suporte superior (traseiro) da estrutura de metal que passa pela parte inferior do capot.

2. No canto superior esquerdo da estrutura de metal, localize o furo feito na face do suporte.

3. Faça o furo utilizando uma broca de 5/16 pol.

4. Instale um suporte do trinco utilizando um parafuso (5/16 x ¾ pol.) e porca de bloqueio (5/16 pol.) como se mostra na Figura 1.

5. Marque o capot no furo central na perfuração do suporte do trinco.

6. Retire o suporte do trinco.

7. Faça um furo de teste no capot de plástico no local marcado e, em seguida, aumente o furo para um diâmetro de 2,54 cm.

8. Retire a perfuração do suporte do trinco do capot.

9. Instale o suporte do trinco na estrutura utilizando um parafuso (5/16 x ¾ pol.) e porca de bloqueio (5/16 pol.) como se mostra na Figura 1.

10. Retire a porca de bloqueio do conjunto do trinco.

11. Instale o conjunto do trinco de bloqueio através do capot e do suporte do trinco com o engate virado para a frente (Figura 1).

12. Instale a porca de bloqueio na parte inferior do conjunto do trinco para a prender no sítio (Figura 1).

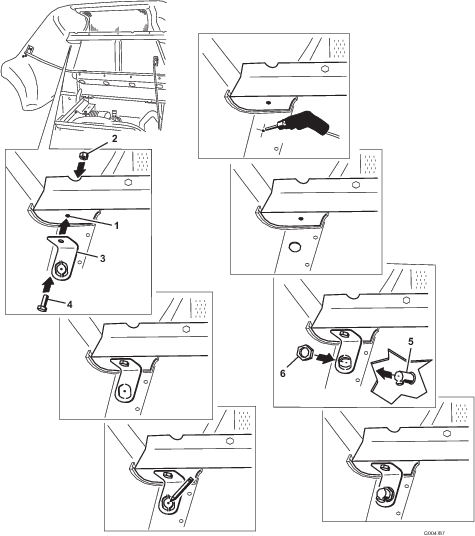

    Figura 1

    1. Furo no suporte da estrutura de metal
    2. Porca de bloqueio (5/16 pol.)
    3. Suporte do trinco
    4. Parafuso (5/16 x ¾ pol.)
    5. Montagem do bloqueio
    6. Porca de bloqueio

13. Instale o suporte do trinco no membro do lado esquerdo da estrutura, diretamente por baixo do conjunto do trinco, nos furos existentes como se mostra na Figura 2.

    Note: Centre os parafusos nas ranhuras do suporte do trinco.



    Figura 2

    1. Membro esquerdo da estrutura
    2. Porca de bloqueio (5/16 pol.)
    3. Suporte do trinco
    4. Parafuso (5/16 x 2 pol.)

14. Instale o suporte do trinco no membro da estrutura com dois parafusos (5/16 x 2 pol.) e duas porcas de bloqueio (5/16 pol.) como se mostra na Figura 2.

15. Feche lentamente o capot para ver se o trinco prende no suporte.

    Note: Se não engatar, desaperte os parafusos que prendem o suporte do trinco ao elemento da estrutura e ajuste o suporte do trinco como necessário. Aperte os parafusos e verifique se o trinco prende.

Peças necessárias para este passo:

1. Localize o suporte superior (traseiro) da estrutura de metal que passa pela parte inferior do capot.

2. No canto superior esquerdo da estrutura de metal, localize o furo feito na face do suporte.

3. Faça o furo utilizando uma broca de 5/16 pol.

4. Instale o suporte do trinco como se mostra na Figura 3.



   Figura 3

   1. Parafuso (¼ x ½ pol.)
   2. Suporte do trinco
   3. Porca de bloqueio (¼ pol.)

5. Marque o capot no furo central na perfuração do suporte do trinco.

6. Retire o suporte do trinco.

7. Faça um furo de teste no capot de plástico no local marcado e, em seguida, aumente o furo para 25,4 mm.

8. Retire a perfuração do suporte do trinco do capot.

9. Instale o suporte do trinco na estrutura (Figura 3.).

10. Retire a porca de bloqueio do conjunto do trinco.

11. Instale o conjunto do trinco de bloqueio através do capot e do suporte do trinco com o engate virado para a frente (Figura 4).



    Figura 4

    1. Montagem do bloqueio
    2. Orifício
    3. Porca de bloqueio

12. Instale a porca de bloqueio na parte inferior do conjunto do trinco para a prender no sítio (Figura 4).

13. Instale o suporte do trinco na estrutura do lado esquerdo por baixo da traseira do capot (Figura 5).

    Note: Os parafusos devem estar aproximadamente centrados nas ranhuras do suporte do trinco.



    Figura 5

    1. Suporte do trinco
    2. Porca de bloqueio (¼ pol.)
    3. Parafuso (¼ x ¾ pol.)

14. Feche lentamente o capot para ver se o trinco prende.

    Note: Se não engatar, desaperte os parafusos que prendem o suporte do trinco ao elemento da estrutura e ajuste o suporte do trinco como necessário. Aperte os parafusos e verifique se o trinco prende.

Peças necessárias para este passo:

1. Eleve a chapa do piso (Figura 6).



   Figura 6

   1. Furo na chapa do piso
   2. Montagem do bloqueio
   3. Trinco da placa do piso

2. Instale o trinco da placa do piso na estrutura (Figura 6) utilizando dois parafusos de carroçaria (¼ x ¾ pol.) e duas porcas de bloqueio (¼ pol.).

3. Retire as duas porcas de bloqueio do conjunto do trinco.

4. Insira o conjunto do trinco no furo da placa do piso com o engate virado para a esquerda.

5. Instale as porcas de bloqueio na parte inferior do conjunto do trinco para a prender no sítio.

   Note: Os furos de montagem no trinco têm uma ranhura para que possa ajustar o conjunto do trinco.

Peças necessárias para este passo:

1. Localize a calha de suporte do capot no interior do lado esquerdo do capot.

2. Meça 3,8 cm na calha a partir da extremidade de suporte como se mostra na Figura 7.

3. Instale o grampo em redor da calha neste local.

4. Utilizando o grampo como modelo, marque e faça um furo de 8 mm de diâmetro.

5. Instale uma anilha (5/16 pol.) e um parafuso (¼ x 1⅛ pol.) através do grampo e furo feito no capot e na pega do capot.

6. Com a pega do capot na posição aproximada indicada na Figura 7, marque o segundo furo a fazer.

   Note: O segundo furo é a 12,2 cm do primeiro furo.

7. Oscile a pega do capot para fora da posição e faça um furo de 0,79 cm de diâmetro no local marcado.

8. Instale uma anilha no outro parafuso (¼ x 1⅛ pol.) e através do capot.

9. Prenda a pega ao capot utilizando a outra anilha (5/16 pol.) e parafuso (¼ x 1⅛ pol.) como se mostra na Figura 7.

   Note: Aperte os parafusos.

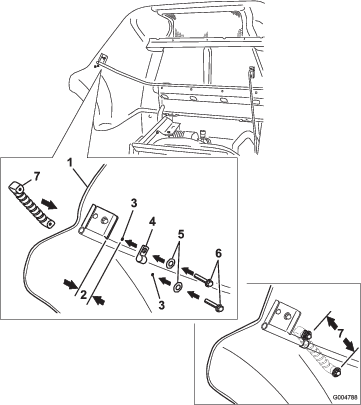

   Figura 7

   1. Capot
   2. Distância a partir da extremidade de suporte – 3,81 cm
   3. Furo
   4. Abraçadeira
   5. Anilha (5/16 pol.)
   6. Parafuso (¼ x 1⅛ pol.)
   7. Distância entre os furos – 12,2 cm

Peças necessárias para este passo:

Note: Realize este procedimento para as coberturas de correia esquerda e direita.

1. Retire os manípulos que prendem as coberturas de correia à plataforma do cortador.

2. Retire as coberturas da correia.

3. Instale uma porca de retenção no furo da frente no suporte da plataforma (Figura 8).



   Figura 8

   1. Cobertura da correia
   2. Plataforma do cortador
   3. Porca de retenção
   4. Suporte da plataforma
   5. Parafuso (5/16 x 1¼ pol.)
   6. Manípulo
   7. Porca de bloqueio

4. Instale a cobertura de correia com o parafuso (5/16 x 1¼ pol.) e porca de pressão (5/16 pol.) como se mostra na Figura 8.

5. Instale o manípulo.

Peças necessárias para este passo:

1. Instale um parafuso na placa do banco para a prender.

2. Localize o furo na frente direita da placa do banco, em frente da caixa manual.

3. Instale um parafuso (5/16 x 1¼ pol.) no furo para prender a placa do banco (Figura 9).



   Figura 9

   1. Parafuso (5/16 x 1¼ pol.)
   2. Caixa manual

Peças necessárias para este passo:
