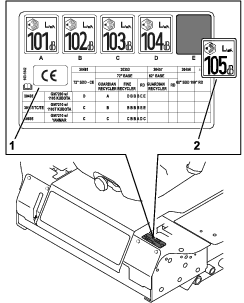

CE-set

Note: Informatieve en veiligheidsstickers zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of verdwenen stickers.

138-8202

Note: Deze machine voldoet aan de tests die de statische breedte- en lengtestabiliteit meten en die standaard zijn in de sector. De maximale aanbevolen hellingshoek wordt vermeld op de sticker. Raadpleeg de instructies voor gebruik van de machine op hellingen in de Gebruikershandleiding en de omstandigheden waarin u de machine zou gebruiken om na te gaan of u de machine op een bepaalde dag en op het terrein in kwestie kunt gebruiken. Veranderingen in het terrein kunnen tot gevolg hebben dat de machine anders reageert op hellingen. Laat de maai-eenheden indien mogelijk neer op de grond wanneer u de machine op een helling gebruikt. Als u de maai-eenheden omhoog brengt op hellingen, kan de machine onstabiel worden.

1. Machine kan kantelen – Rij niet heuvelopwaarts tegen een helling van meer dan 16 graden.
2. Machine kan kantelen – Rij niet heuvelopwaarts tegen een helling van meer dan 17 graden.
3. Machine kan kantelen – Rij niet heuvelopwaarts tegen een helling van meer dan 18 graden.
4. Lees de Gebruikershandleiding.

106-6754

1. Waarschuwing – Raak het hete oppervlak niet aan
2. Ledematen kunnen worden gesneden/geamputeerd en worden gegrepen, ventilator, riem – Blijf uit de buurt van bewegende onderdelen.

163-1842

1. Lees de Gebruikershandleiding.

1. Rijd de machine op een egaal oppervlak en stel de parkeerrem in werking.

2. Laat de maaidekken neer op de grond.

3. Zet de motor af, wacht tot alle bewegende delen tot stilstand zijn gekomen en verwijder het contactsleuteltje.

4. Maak de motorkap los en til ze op. Bevestig ze in deze stand met de steun.

Benodigde onderdelen voor deze stap:

1. Zoek de bovenste (achterste) metalen framesteun die langs de onderzijde van de motorkap loopt.

2. Zoek in de linkerbovenhoek van het metalen frame het boorgat in het oppervlak van de steun.

3. Boor het gat met een boor van 5/16".

4. Monteer de grendelsteun; gebruik hierbij een bout (5/16" x ¾") en een borgmoer (5/16") zoals in Figuur 1.

5. Breng een markering aan op de motorkap, aan het middelste gat van de uitsnijding in de grendelsteun.

6. Verwijder de grendelsteun.

7. Breng een voorboring aan in de plastic kap op de markering, en maak het gat dan groter tot het een diameter van 2,54 cm heeft.

8. Verwijder de uitsnijding uit de grendelsteun.

9. Monteer de grendelsteun op het frame; gebruik hierbij een bout (5/16" x ¾") en een borgmoer (5/16") zoals in Figuur 1.

10. Verwijder de borgmoer van de vergrendeling.

11. Plaats de vergrendeling door de motorkap en de grendelsteun; richt de pal naar voren (Figuur 1).

12. Monteer de borgmoer op de onderkant van de grendel om deze te borgen (Figuur 1).

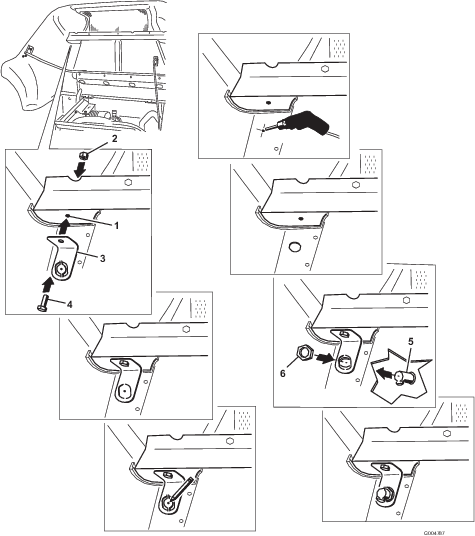

    Figuur 1

    1. Gat in de metalen framesteun
    2. Borgmoer (5/16")
    3. Grendelsteun
    4. Bout (5/16" x ¾")
    5. Grendel
    6. Borgmoer

13. Monteer de grendelbeugel op het linkerframegedeelte, recht onder de grendel; gebruik hierbij de bestaande gaten zoals in Figuur 2.

    Note: Centreer de bouten in de openingen van de grendelbeugel.



    Figuur 2

    1. Linkerframegedeelte
    2. Borgmoer (5/16")
    3. Grendelbeugel
    4. Bout (5/16" x 2")

14. Bevestig de grendelbeugel aan het framegedeelte; gebruik hierbij 2 bouten (5/16" x 2") en 2 borgmoeren (5/16") zoals in Figuur 2.

15. Sluit langzaam de motorkap om te zien of de grendel in de grendelbeugel grijpt.

    Note: Als dat niet het geval is, dient u de bouten waarmee de grendelbeugel bevestigd is aan het framegedeelte los te zetten en de grendelbeugel te verstellen. Draai de bouten vast en ga na of de grendel pakt.

Benodigde onderdelen voor deze stap:

1. Zoek de bovenste (achterste) metalen framesteun die langs de onderzijde van de motorkap loopt.

2. Zoek in de linkerbovenhoek van het metalen frame het boorgat in het oppervlak van de steun.

3. Boor het gat met een boor van 5/16".

4. Breng de grendelsteun aan zoals afgebeeld op Figuur 3.



   Figuur 3

   1. Bout (¼" x ½")
   2. Grendelsteun
   3. Borgmoer (¼")

5. Breng een markering aan op de motorkap, aan het middelste gat van de uitsnijding in de grendelsteun.

6. Verwijder de grendelsteun.

7. Breng een voorboring aan in de plastic kap op de markering, en maak het gat dan groter tot het een diameter van 25,4 mm heeft.

8. Verwijder de uitsnijding uit de grendelsteun.

9. Monteer de grendelsteun aan het frame (Figuur 3 ).

10. Verwijder de borgmoer van de vergrendeling.

11. Plaats de vergrendeling door de motorkap en de grendelsteun; richt de pal naar voren (Figuur 4).



    Figuur 4

    1. Vergrendeling
    2. Gat
    3. Borgmoer

12. Monteer de borgmoer op de onderkant van de vergrendeling om deze te borgen (Figuur 4).

13. Monteer de grendelbeugel op de linkerkant van het frame onder de achterzijde van de kap (Figuur 5).

    Note: De bouten moeten ongeveer in het midden van de uitsparingen in het plaatje van de grendelbeugel staan.



    Figuur 5

    1. Grendelbeugel
    2. Borgmoer (¼")
    3. Bout (¼" x ¾")

14. Sluit langzaam de motorkap om te controleren of de grendel pakt.

    Note: Als de grendel niet pakt, dient u de bouten waarmee de grendelbeugel bevestigd is aan het framegedeelte los te zetten en de beugel te verstellen. Draai de bouten vast en ga na of de grendel pakt.

Benodigde onderdelen voor deze stap:

1. Til de bodemplaat op (Figuur 6).



   Figuur 6

   1. Gat in de vloerplaat
   2. Slot
   3. Pal van vloerplaat

2. Monteer de pal van de vloerplaat op het frame (Figuur 6); gebruik 2 slotbouten (¼" x ¾") en 2 borgmoeren (¼").

3. Verwijder de 2 borgmoeren van de vergrendeling.

4. Steek de vergrendeling in het gat in de vloerplaat; richt de pal naar links.

5. Monteer de borgmoeren op de onderkant van de vergrendeling om deze te borgen.

   Note: De montagegaten in de pal zijn uitgerust met inkepingen die u kunt gebruiken voor de afstelling.

Benodigde onderdelen voor deze stap:

1. Zoek de motorkapdraagrail links aan de binnenzijde van de motorkap.

2. Meet langs de rail vanaf de rand van de steun 3,8 cm naar boven; zie Figuur 7.

3. Breng hier de klem aan rond de rail.

4. Gebruik de klem als sjabloon om een gat met een diameter van 8 mm te markeren en te boren.

5. Monteer een ring (5/16") en een bout (¼" x 1⅛") door de klem en het boorgat in de motorkap en de handgreep van de motorkap.

6. Terwijl de handgreep van de motorkap ongeveer in de positie in Figuur 7 staat, markeert u het tweede boorgat.

   Note: Het tweede gat bevindt zich ongeveer 12,2 cm van het eerste.

7. Zwaai de handgreep van de motorkap uit positie en boor een gat met een diameter van 5/16"op de plaats van de markering.

8. Breng een ring aan op de andere bout (¼" x 1⅛") en door de motorkap.

9. Bevestig de handgreep aan de motorkap; gebruik hierbij de andere ring (5/16") en bout (¼" x 1⅛") zoals afgebeeld in Figuur 7.

   Note: Draai de bouten vast.

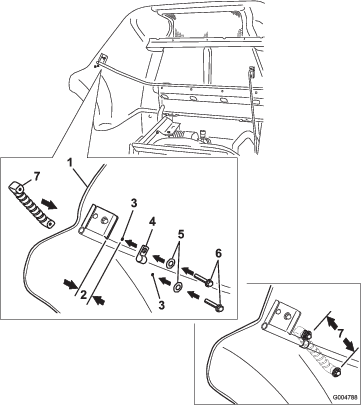

   Figuur 7

   1. Kap
   2. Afstand vanaf de rand van de steun – 3,81 cm.
   3. Boorgat
   4. Klem
   5. Ring (5/16")
   6. Bout (¼" x 1⅛")
   7. Afstand tussen de gaten – 12,2 cm

Benodigde onderdelen voor deze stap:

Note: Voer deze procedure uit voor de linker- en rechterdrijfriemkap.

1. Verwijder de handknoppen waarmee de drijfriemkappen aan het maaidek bevestigd zijn.

2. Verwijder de aandrijfriemkappen.

3. Plaats een bevestigingsmoer in het voorste gat in de beugel van het maaidek (Figuur 8).



   Figuur 8

   1. Riemkap
   2. Maaidek
   3. Bevestigingsmoer
   4. Beugel van maaidek
   5. Bout (5/16" x 1¼")
   6. Handknop
   7. Drukmoer

4. Monteer de riemkap; gebruik hierbij de bout (5/16" x 1¼") en een drukmoer (5/16") zoals in Figuur 8.

5. Plaats de handknop.

Benodigde onderdelen voor deze stap:

1. Monteer een bout in de plaat van de stoel om deze te bevestigen.

2. Zoek het gat vooraan rechts in de plaat van de stoel, vóór het buisje met de gebruikershandleiding.

3. Monteer een bout (5/16" x 1¼") in het gat om de plaat van de stoel te bevestigen (Figuur 9).



   Figuur 9

   1. Bout (5/16" x 1¼")
   2. Buisje met gebruikershandleiding

Benodigde onderdelen voor deze stap:
