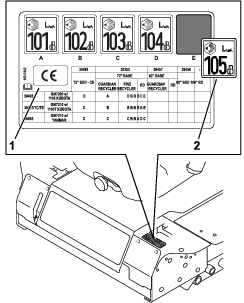

Kit CE

Note: Gli adesivi di sicurezza e quelli con le istruzioni sono chiaramente visibili e sono affissi accanto a zone particolarmente pericolose. Sostituite eventuali adesivi danneggiati o mancanti.

138-8202

Note: Questa macchina è conforme al test di stabilità dello standard di settore nei test statici laterali e longitudinali con la massima inclinazione consigliata indicata sull'adesivo. Consultate le istruzioni di utilizzo della macchina in pendenza nel Manuale dell'operatore e le condizioni in cui la macchina viene utilizzata al fine di determinare se potete utilizzare la macchina nelle condizioni di un particolare giorno e su un particolare sito. I cambiamenti del terreno possono determinare un cambiamento del funzionamento in pendenza della macchina. Se possibile, tenete gli apparati di taglio abbassati a terra durante l'utilizzo della macchina in pendenza. Il sollevamento degli apparati di taglio durante l'utilizzo in pendenza può causare l'instabilità della macchina.

1. Pericolo di ribaltamento – non conducete la macchina su pendenze superiori a 16 gradi.
2. Pericolo di ribaltamento – non conducete la macchina su pendenze superiori a 17 gradi.
3. Pericolo di ribaltamento – non conducete la macchina su pendenze superiori a 18 gradi.
4. Leggete il Manuale dell'operatore.

106–6754

1. Avvertenza – non toccate la superficie che scotta
2. Pericolo di amputazione/smembramento e aggrovigliamento, ventola e cinghia – non avvicinatevi alle parti in movimento.

163-1842

1. Leggete il Manuale dell'operatore.

1. Portate la macchina su un terreno pianeggiate e innestate il freno di stazionamento.

2. Abbassate al suolo gli apparati di taglio.

3. Arrestate il motore, aspettate che tutte le parti in movimento si siano fermate e togliete la chiave.

4. Sbloccate e sollevate il cofano del motore e fissatelo in posizione sollevata con l'asta di sostegno.

Parti necessarie per questa operazione:

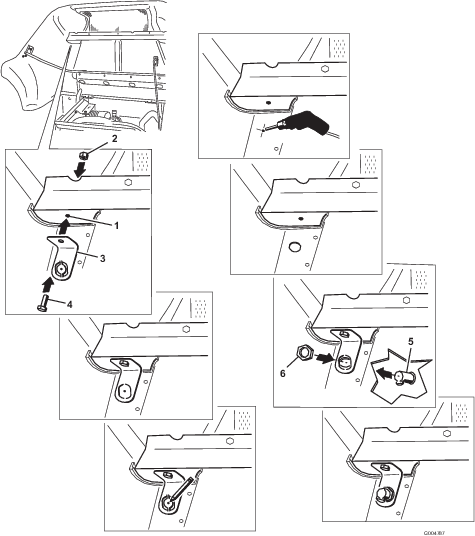

1. Individuate il supporto del telaio in metallo superiore (posteriore) disposto trasversalmente alla parte inferiore del cofano.

2. Nell'angolo in alto a sinistra del telaio in metallo, individuate il foro praticato nella superficie del supporto.

3. Aprite il foro utilizzando una punta per trapano da 5/16".

4. Montate il supporto del fermo utilizzando un bullone (5/16" x ¾") e un dado di bloccaggio (5/16"), come illustrato nella Figura 1.

5. Contrassegnate il cofano nel foro centrale nella sfinestratura del supporto del fermo.

6. Rimuovete il supporto del fermo.

7. Praticate un foro pilota nel cofano in plastica nel punto contrassegnato e poi allargate il foro fino a un diametro di 2,54 cm.

8. Togliete la sfinestratura dal supporto del fermo.

9. Montate il supporto del fermo sul telaio utilizzando un bullone (5/16" x ¾") e un dado di bloccaggio (5/16"), come illustrato nella Figura 1.

10. Togliete il dado di bloccaggio dal gruppo di chiusura.

11. Montate il gruppo di chiusura attraverso il cofano e il supporto del fermo con l'ancoraggio rivolto in avanti (Figura 1).

12. Montate il dado di bloccaggio sulla parte inferiore del gruppo di chiusura per fissarlo in posizione (Figura 1).



    Figura 1

    1. Foro nel supporto del telaio in metallo
    2. Dado di bloccaggio (5/16")
    3. Supporto del fermo
    4. Bullone (5/16" x ¾")
    5. Gruppo di chiusura
    6. Dado di bloccaggio

13. Montate la staffa del fermo sull'elemento sinistro del telaio, direttamente sotto al gruppo di chiusura, sui fori esistenti, come illustrato nella Figura 2.

    Note: Centrate i bulloni nelle scanalature della staffa del fermo.



    Figura 2

    1. Elemento sinistro del telaio
    2. Dado di bloccaggio (5/16")
    3. Staffa del fermo
    4. Bullone (5/16" x 2")

14. Fissate la staffa del fermo all'elemento del telaio con 2 bulloni (5/16" x 2") e 2 dadi di bloccaggio (5/16"), come illustrato nella Figura 2.

15. Chiudete lentamente il cofano per controllare che il gruppo di chiusura si agganci sulla staffa del fermo.

    Note: Se non si aggancia, allentate i bulloni che fissano la staffa del fermo all'elemento del telaio e regolate la staffa del fermo come necessario. Serrate i bulloni e controllate che il fermo chiuda correttamente.

Parti necessarie per questa operazione:

1. Individuate il supporto del telaio in metallo superiore (posteriore) disposto trasversalmente alla parte inferiore del cofano.

2. Nell'angolo in alto a sinistra del telaio in metallo, individuate il foro praticato nella superficie del supporto.

3. Aprite il foro utilizzando una punta per trapano da 5/16".

4. Installate il supporto del fermo, come mostrato nella Figura 3.



   Figura 3

   1. Bullone (¼" x ½")
   2. Supporto del fermo
   3. Dado di bloccaggio (¼")

5. Contrassegnate il cofano nel foro centrale nella sfinestratura del supporto del fermo.

6. Rimuovete il supporto del fermo.

7. Praticate un foro pilota nel cofano in plastica nel punto contrassegnato e poi allargate il foro fino 25,4 mm.

8. Togliete la sfinestratura dal supporto del fermo.

9. Installate il supporto del fermo sul telaio (Figura 3).

10. Togliete il dado di bloccaggio dal gruppo di chiusura.

11. Montate il gruppo di chiusura attraverso il cofano e la staffa del fermo di supporto con l'ancoraggio rivolto in avanti (Figura 4).



    Figura 4

    1. Gruppo di chiusura
    2. Foro
    3. Dado di bloccaggio

12. Montate il dado di bloccaggio sulla parte inferiore del gruppo di chiusura per fissarlo in posizione (Figura 4).

13. Montate la staffa del fermo sul lato sinistro del telaio, sotto alla parte posteriore del cofano (Figura 5).

    Note: I bulloni devono essere centrati approssimativamente nelle scanalature della staffa del fermo.



    Figura 5

    1. Staffa del fermo
    2. Dado di bloccaggio (¼")
    3. Bullone (¼" x ¾")

14. Chiudete lentamente il cofano per controllare che il fermo chiuda correttamente.

    Note: Se il fermo non si aggancia, allentate i bulloni che fissano la staffa del fermo all'elemento del telaio e regolate la staffa come necessario. Serrate i bulloni e controllate che il fermo chiuda correttamente.

Parti necessarie per questa operazione:

1. Sollevate il pianale (Figura 6).



   Figura 6

   1. Foro nel pianale
   2. Gruppo di chiusura
   3. Fermo del pianale

2. Montate il fermo del pianale sul telaio (Figura 6) con 2 bulloni a testa tonda (¼" x ¾") e 2 dadi di bloccaggio (1/4”).

3. Togliete i 2 dadi di bloccaggio dal gruppo di chiusura.

4. Inserite il gruppo di chiusura nel foro nel pianale con l'ancoraggio rivolto a sinistra.

5. Montate i dadi di bloccaggio sulla parte inferiore del gruppo di chiusura per fissarlo in posizione.

   Note: I fori di montaggio nel fermo sono scanalati in modo da poter regolare il gruppo di chiusura.

Parti necessarie per questa operazione:

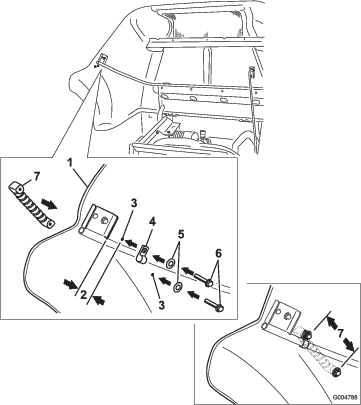

1. Individuate il binario di supporto del cofano all'interno del lato sinistro del cofano.

2. Lungo il binario, dal bordo di supporto, misurate 3,8 cm, come illustrato nella Figura 7.

3. Montate il serratubo attorno al binario in questo punto.

4. Utilizzando il serratubo come modello, contrassegnate e praticate un foro di 8 mm di diametro.

5. Montate una rondella (5/16") e un bullone (¼" x 1⅛") attraverso il serratubo e il foro praticato nel cofano e nella maniglia del cofano.

6. Con la maniglia del cofano circa nella posizione illustrata nella Figura 7, contrassegnate il secondo foro da praticare.

   Note: Il secondo foro deve trovarsi a 12,2 cm di distanza dal primo.

7. Ruotate la maniglia del cofano fuori posizione e praticate un foro del diametro di 8 mm nella posizione contrassegnata.

8. Montate una rondella sull’altro bullone (¼" x 1⅛") e attraverso il cofano.

9. Fissate la maniglia al cofano utilizzando l’altra rondella (5/16") e un bullone (¼" x 1⅛"), come mostrato nella Figura 7.

   Note: Serrate i bulloni.



   Figura 7

   1. Cofano
   2. Distanza dal bordo del supporto: 3,81 cm
   3. Foro praticato
   4. Morsetto
   5. Rondella (5/16")
   6. Bullone (¼" x 1⅛")
   7. Distanza tra i fori: 12,2 cm

Parti necessarie per questa operazione:

Note: Seguite questa procedura per i paracinghia di destra e di sinistra.

1. Rimuovete le manopole che fissano i paracinghia all'apparato di taglio.

2. Togliete i copricinghia.

3. Installate un dado di fissaggio sul foro anteriore della staffa del del piatto di taglio (Figura 8).



   Figura 8

   1. Copricinghia
   2. Piatto di taglio
   3. Dado di fissaggio
   4. Staffa del piatto di taglio
   5. Bullone (5/16" x 1¼")
   6. Manopola
   7. Dado in gabbia

4. Installate il copricinghia con il bullone (5/16" x 1¼") e il dado in gabbia (5/16"), come illustrato nella Figura 8.

5. Montate la manopola.

Parti necessarie per questa operazione:

1. Installate un bullone nella piastra del sedile per fissarla.

2. Individuate il foro nella parte anteriore destra della piastra del sedile, davanti all'alloggiamento del manuale.

3. Installate un bullone (5/16" x 1¼") nel foro per fissare la piastra del sedile (Figura 9).



   Figura 9

   1. Bullone (5/16" x 1¼")
   2. Alloggiamento del manuale

Parti necessarie per questa operazione:
