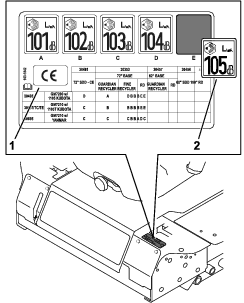

CE-sats

Note: Säkerhetsdekalerna och anvisningarna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.

138-8202

Note: Maskinen har testats och uppfyller branschstandardens krav på statisk stabilitet i sidled och i längdriktning, och den högsta rekommenderade lutningen anges på dekalen. Gå igenom instruktionerna för körning av maskinen i sluttningar i bruksanvisningen och beakta aktuella förutsättningar för att fastställa om maskinen kan användas under de förhållanden som för närvarande råder på arbetsplatsen. Förändringar i terrängen kan leda till att maskinens manövrering i sluttningar förändras. Om möjligt ska klippenheterna hållas nedsänkta mot marken när du kör maskinen i sluttningar. Om klippenheterna höjs vid körning i sluttningar kan maskinen bli ostadig.

1. Vältrisk – använd inte maskinen i backar vars lutning överstiger 16 grader.
2. Vältrisk – använd inte maskinen i backar vars lutning överstiger 17 grader.
3. Vältrisk – använd inte maskinen i backar vars lutning överstiger 18 grader.
4. Läs bruksanvisningen.

106-6754

1. Varning – rör inte den heta ytan
2. Avkapnings-/avslitningsrisk i fläkten och risk för att fastna i remmen – håll avstånd till rörliga delar.

163-1842

1. Läs bruksanvisningen.

1. Flytta maskinen till ett jämnt underlag och dra åt parkeringsbromsen.

2. Sänk ned klippenheterna till marken.

3. Stäng av motorn, vänta tills alla rörliga delar har stannat och ta ut nyckeln.

4. Frigör spärren till motorhuven och öppna huven. Säkra den i det upphöjda läget med stöttan.

Delar som behövs till detta steg:

1. Lokalisera det övre (bakre) metallramsstödet som löper längs huvens undersida.

2. Lokalisera det hål som borrats in i stödet i metallramens övre vänstra hörn.

3. Förstora hålet med ett borrstål på 5/16 tum.

4. Montera spärrstödet med hjälp av en skruv (5/16 x 3/4 tum) och låsmutter (5/16 tum) enligt Figur 1.

5. Gör en markering på huven vid mitthålet på spärrstödets utstansning.

6. Ta bort spärrstödet.

7. Borra ett styrhål i plasthuven vid den markerade punkten och utvidga sedan hålet till en diameter på 2,54 cm.

8. Ta bort utstansningen från spärrstödet.

9. Montera spärrstödet på ramen med skruven (5/16 x 3/4 tum) och låsmuttern (5/16 tum) enligt Figur 1.

10. Ta bort låsmuttern från låsenheten.

11. Montera låsenheten genom huven och spärrstödet, med låshaken riktad framåt (Figur 1).

12. Fäst låsenheten på plats genom att montera låsmuttern på låsenhetens undersida (Figur 1).

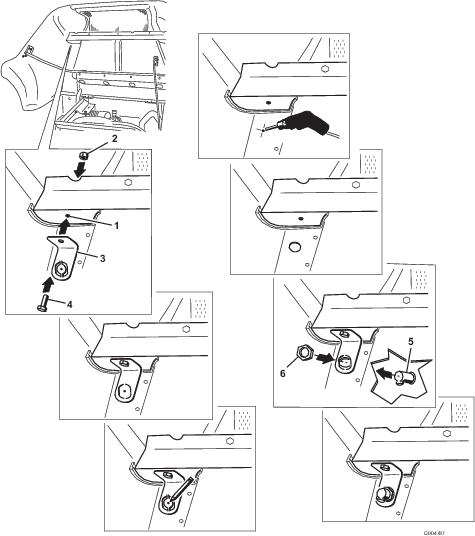

    Figur 1

    1. Hål i metallramsstödet
    2. Låsmutter (5/16 tum)
    3. Spärrstöd
    4. Skruv (5/16 x 3/4 tum)
    5. Låsenhet
    6. Låsmutter

13. Montera spärrfästet i de befintliga hålen på vänster rambalk, precis under låsenheten, så som visas i Figur 2.

    Note: Placera skruvarna mitt i skårorna i spärrfästet.



    Figur 2

    1. Vänster rambalk
    2. Låsmutter (5/16 tum)
    3. Spärrfäste
    4. Skruv (5/16 x 2 tum)

14. Sätt fast spärrfästet på rambalken med två skruvar (5/16 x 2 tum) och två låsmuttrar (5/16 tum) enligt Figur 2.

15. Stäng motorhuven långsamt och kontrollera att låsenheten hakar i spärrfästet.

    Note: Om den inte hakar i lossar du på de skruvar som håller fast spärrfästet på rambalken, och justerar spärrfästet efter behov. Dra sedan åt skruvarna igen och kontrollera att spärren hakar i.

Delar som behövs till detta steg:

1. Lokalisera det övre (bakre) metallramsstödet som löper längs huvens undersida.

2. Lokalisera det hål som borrats in i stödet i metallramens övre vänstra hörn.

3. Förstora hålet med ett borrstål på 5/16 tum.

4. Montera spärrstödet så som visas i Figur 3.



   Figur 3

   1. Skruv (1/4 x 1/2 tum)
   2. Spärrstöd
   3. Låsmutter (1/4 tum)

5. Gör en markering på huven vid mitthålet på spärrstödets utstansning.

6. Ta bort spärrstödet.

7. Borra ett styrhål i plasthuven vid den markerade punkten och utvidga sedan hålet till 25,4 cm.

8. Ta bort utstansningen från spärrstödet.

9. Montera spärrstödet på ramen (Figur 3).

10. Ta bort låsmuttern från låsenheten.

11. Montera låsenheten genom huven och spärrstödet, med låshaken riktad framåt (Figur 4).



    Figur 4

    1. Låsenhet
    2. Hål
    3. Låsmutter

12. Fäst låsenheten på plats genom att montera låsmuttern på låsenhetens undersida (Figur 4).

13. Montera spärrfästet till vänster på ramen, under huvens bakre del (Figur 5).

    Note: Skruvarna ska placeras ungefär mitt i skårorna i spärrfästet.



    Figur 5

    1. Spärrfäste
    2. Låsmutter (1/4 tum)
    3. Skruv (1/4 x 3/4 tum)

14. Stäng motorhuven långsamt och kontrollera att spärren hakar i.

    Note: Om spärren inte hakar i lossar du på de skruvar som håller fast spärrfästet på rambalken, och justerar fästet efter behov. Dra sedan åt skruvarna igen och kontrollera att spärren hakar i.

Delar som behövs till detta steg:

1. Höj upp golvplattan (Figur 6).



   Figur 6

   1. Hål i golvplattan
   2. Låsenhet
   3. Golvplattans spärrhake

2. Montera golvplattans spärrhake på ramen (Figur 6) med hjälp av två vagnskruvar (¼ x ¾ tum) och två låsmuttrar (¼ tum).

3. Ta bort de två låsmuttrarna från låsenheten.

4. Sätt i låsenheten i hålet i golvplattan med låshaken åt vänster.

5. Fäst låsenheten på plats genom att montera låsmuttrarna på låsenhetens undersida.

   Note: Monteringshålen i spärrhaken är skårade, så att låsenheten ska kunna justeras.

Delar som behövs till detta steg:

1. Lokalisera huvens stödskena på insidan av huvens vänstra sida.

2. Mät ut ett avstånd på 3,8 cm från stödets kant, längs skenan, så som visas i Figur 7.

3. Montera klämman runt skenan på denna plats.

4. Använd klämman som mall och märk ut och borra ett hål som är 8 mm i diameter.

5. Montera en bricka (5/16 tum) och en skruv (1/4 x 1 1/8 tum) genom klämman och borrhålet i huven och in i huvhandtaget.

6. Placera huvhandtaget i ungefär det läge som visas i Figur 7, och märk sedan ut ytterligare ett borrhål.

   Note: Det andra hålet ska vara 12,2 cm från det första hålet.

7. Sväng bort huvhandtaget och borra ett hål med 8 mm i diameter på den plats där du gjorde markeringen.

8. Montera en bricka på den andra skruven (1/4 x 1 1/8 tum) och genom huven.

9. Fäst handtaget vid huven med den andra brickan (5/16 tum) och skruven (1/4 x 1 1/8 tum) enligt Figur 7.

   Note: Dra åt skruvarna.

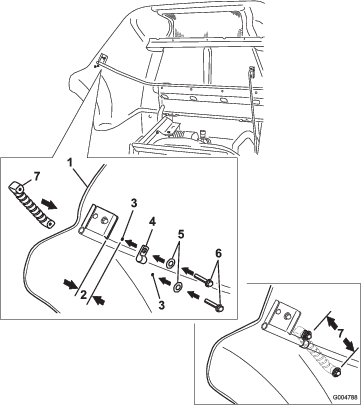

   Figur 7

   1. Huv
   2. Avstånd från stödets kant: 3,81 cm
   3. Borrhål
   4. Klämma
   5. Bricka (5/16 tum)
   6. Skruv (¼ x 1 ⅛ tum)
   7. Avstånd mellan hålen: 12,2 cm

Delar som behövs till detta steg:

Note: Utför åtgärden för remkåporna på höger och vänster sida.

1. Ta bort handrattarna som fäster remkåporna på gräsklippardäcket.

2. Ta bort remkåporna.

3. Montera en fästmutter i det främre hålet på däckfästet (Figur 8).



   Figur 8

   1. Remkåpa
   2. Klippdäck
   3. Fästmutter
   4. Däckfäste
   5. Skruv (5/16 x 1 1/4 tum)
   6. Handratt
   7. Tryckmutter

4. Montera remkåpan med skruven (5/16 x 1 1/4 tum) och tryckmuttern (5/16 tum) enligt Figur 8.

5. Montera handratten.

Delar som behövs till detta steg:

1. Montera en skruv i sätesplattan för att sätta fast den.

2. Leta reda på hålet till höger på framsidan av sätesplattan, framför höljet för bruksanvisningen.

3. Fäst sätesplattan genom att montera en skruv (5/16 x 1 1/4 tum) i hålet (Figur 9).



   Figur 9

   1. Skruv (5/16 x 1 1/4 tum)
   2. Hölje för bruksanvisning

Delar som behövs till detta steg:
