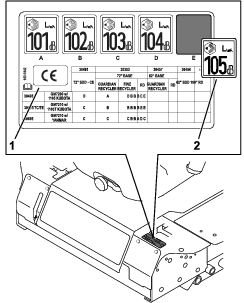

CE-sett

Note: Sikkerhetsmerker og instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Bytt ut alle merker som er ødelagte eller mangler.

138-8202

Note: Denne maskinen samsvarer med bransjestandard for stabilitet i statiske side- og langsgående tester med maks. anbefalt skråning som er angitt på merket. Les instruksjonene for bruk av maskinen i skråninger og under forholdene hvor du har tenkt å bruke maskinen i brukerhåndboken, for å avgjøre om du kan bruke maskinen under forholdene på dagen og stedet. Endringer i terreng kan føre til endringer ved bruk av maskinen i skråninger. Hvis det lar seg gjøre, hold klippeenhetene senket til bakken mens du bruker maskinen i skråninger. Hvis du hever klippeenhetene mens du kjører i skråninger, kan det føre til at maskinen blir ustabil.

1. Veltefare – du må ikke kjøre maskinen i skråninger som er over 16 grader.
2. Veltefare – du må ikke kjøre maskinen i skråninger som er over 17 grader.
3. Veltefare – du må ikke kjøre maskinen i skråninger som er over 18 grader.
4. Les brukerhåndboken.

106-6754

1. Advarsel – ikke rør den varme overflaten
2. Fare for kutting/amputering og vifte- og viklingsfare – hold deg borte fra bevegelige deler.

163-1842

1. Les brukerhåndboken.

1. Flytt maskinen til et jevnt underlag, og sett på parkeringsbremsen.

2. Senk klippeenhetene helt ned.

3. Stopp motoren, vent til alle bevegelige deler har stanset og ta ut nøkkelen.

4. Åpne og løft motorens panser, og fest det i hevet stilling ved hjelp av støttestangen.

Deler som er nødvendige for dette trinnet:

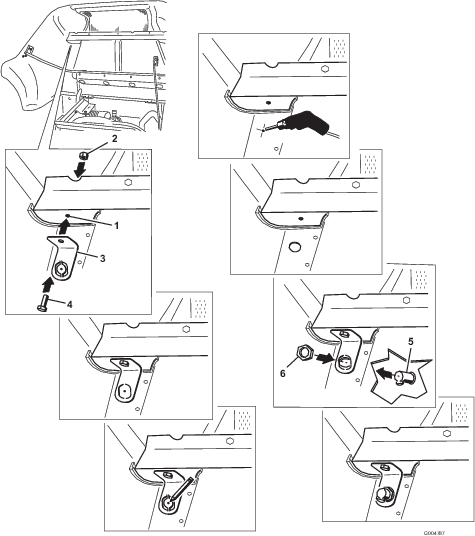

1. Finn den øvre (bakre) metallrammestøtten som går langs undersiden av panseret.

2. I det øvre, venstre hjørnet av metallrammen finner du hullet som ble boret i fronten på støtten.

3. Åpne hullet med et 8 mm (5/16 tomme) bor.

4. Monter låsstøtten med en bolt (5/16 x 3/4 tomme) og låsemutter (5/16 tomme) som vist i Figur 1.

5. Merk panseret ved det midtre hullet på kjørneren på låsstøtten.

6. Fjern låsstøtten.

7. Bor et kontrollhull i plastpanseret på merket, og utvid deretter hullet til en diameter på 2,54 cm.

8. Fjern kjørneren fra låsstøtten.

9. Monter låsstøtten til rammen med bolten (5/16 x 3/4 tomme) og låsemutteren (5/16 tomme) som vist i Figur 1.

10. Fjern låsemutteren fra låseenheten.

11. Monter låseenheten gjennom panseret og låsstøtten, med låsen vendt fremover (Figur 1).

12. Monter låsemutteren på den nedre siden av låseenheten for å feste den på plass (Figur 1).



    Figur 1

    1. Hull i metallrammestøtten
    2. Låsemutter (5/16 tomme)
    3. Låsstøtte
    4. Bolt (5/16 x 3/4 tomme)
    5. Låseenhet
    6. Låsemutter

13. Monter låsebraketten på den venstre rammedelen, rett under låseenheten, i de eksisterende hullene, som vist i Figur 2.

    Note: Midtstill boltene i åpningene til låsebraketten.



    Figur 2

    1. Venstre rammedel
    2. Låsemutter (5/16 tomme)
    3. Låsebrakett
    4. Bolt (5/16 x 2 tommer)

14. Fest låsebraketten til rammedelen med to bolter (5/16 x 2 tommer) og to låsemuttere (5/16 tomme) som vist i Figur 2.

15. Lukk panseret sakte for å påse at låseenheten tar tak på låsebraketten.

    Note: Hvis den ikke tar tak, løsner du boltene som fester låsebraketten til rammedelen og justerer låsebraketten etter behov. Stram til boltene og påse at låsen tar tak.

Deler som er nødvendige for dette trinnet:

1. Finn den øvre (bakre) metallrammestøtten som går langs undersiden av panseret.

2. I det øvre, venstre hjørnet av metallrammen finner du hullet som ble boret i fronten på støtten.

3. Åpne hullet med et 8 mm (5/16 tomme) bor.

4. Monter en låsstøtte som vist i Figur 3.



   Figur 3

   1. Bolt (1/4 x 1/2 tomme)
   2. Låsstøtte
   3. Låsemutter (1/4 tomme)

5. Merk panseret ved det midtre hullet på kjørneren på låsstøtten.

6. Fjern låsstøtten.

7. Bor et kontrollhull i plastpanseret på merket og utvid deretter hullet til 2,54 cm.

8. Fjern kjørneren fra låsstøtten.

9. Monter låsstøtten på rammen (Figur 3).

10. Fjern låsemutteren fra låseenheten.

11. Monter låseenheten gjennom panseret og støttelåsebraketten med låsen vendt fremover (Figur 4).



    Figur 4

    1. Låseenhet
    2. Hull
    3. Låsemutter

12. Monter låsemutteren på den nedre siden av låseenheten for å feste den på plass (Figur 4).

13. Monter låsebraketten på venstre side av rammen under panserets bakre del (Figur 5).

    Note: Boltene skal være omtrentlig midtstilt i åpningene til låsebraketten.



    Figur 5

    1. Låsebrakett
    2. Låsemutter (1/4 tomme)
    3. Bolt (1/4 x 3/4 tomme)

14. Lukk panseret sakte for å påse at låsen tar tak.

    Note: Hvis låsen ikke tar tak, løsner du boltene som fester låsebraketten til rammedelen og justerer braketten etter behov. Stram til boltene og påse at låsen tar tak.

Deler som er nødvendige for dette trinnet:

1. Hev gulvplaten (Figur 6).



   Figur 6

   1. Hull i gulvplate
   2. Låseenhet
   3. Lås for gulvplate

2. Monter låsen for gulvplaten til rammen (Figur 6) med to låsebolter (¼ x ¾ tomme) og to låsemuttere (¼ tomme).

3. Fjern de to låsemutterne fra låseenheten.

4. Sett inn låseenheten i hullet i gulvplaten med låsen vendt mot venstre.

5. Monter låsemutterne på bunnen av låseenheten for å feste den på plass.

   Note: Monteringshullene i låsen har riller slik at du kan justere låseenheten.

Deler som er nødvendige for dette trinnet:

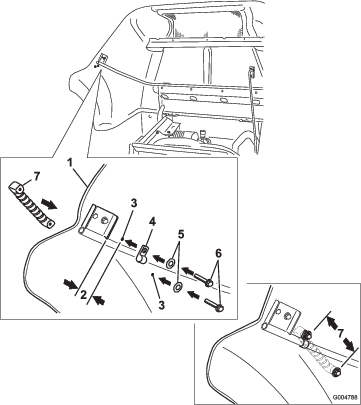

1. Finn panserstøtteskinnen på innsiden av venstre side av panseret.

2. Mål langs skinnen, fra støttekanten, 3,8 cm, som vist i Figur 7.

3. Monter klemmen rundt skinnen her.

4. Bruk klemmen som mal og merk og bor et hull med diameter på 8 mm.

5. Monter en skive (5/16 tomme) og bolt (1/4 x 1-1/8 tommer) gjennom klemmen og det borede hullet i panseret og inn i panserhåndtaket.

6. Med panserhåndtaket i den omtrentlige posisjonen som vist i Figur 7, merker du av det andre hullet som skal bores.

   Note: Det andre hullet er 12,2 cm fra det første hullet.

7. Sving panserhåndtaket ut av posisjon og bor et hull med diameter på 8 mm ved merket.

8. Monter en skive på den andre bolten (1/4 x 1-1/8 tomme) og gjennom panseret.

9. Fest håndtaket til panseret med den andre skiven (5/16 tomme) og bolten (1/4 x 1-1/8 tommer) som vist i Figur 7.

   Note: Stram til boltene.



   Figur 7

   1. Deksel
   2. Avstand fra støttekanten: 3,81 cm
   3. Boret hull
   4. Klemme
   5. Skive (5/16 tomme)
   6. Bolt (¼ x 1⅛ tomme)
   7. Avstand mellom hullene: 12,2 cm

Deler som er nødvendige for dette trinnet:

Note: Utfør denne prosedyren for høyre og venstre remdeksel.

1. Fjern håndknottene som fester remdekslene til klippeenheten.

2. Fjern remdekslene.

3. Monter en holdemutter ved fremre hull i klippeenhetsbraketten (Figur 8).



   Figur 8

   1. Remdeksel
   2. Klippeenhet
   3. Holdemutter
   4. Klippeenhetsbrakett
   5. Bolt (5/16 x 1-1/4 tomme)
   6. Håndknott
   7. Låseskive

4. Monter remdekslet med bolten (5/16 x 1-1/4 tomme) og låseskiven (5/16 tomme) som vist i Figur 8.

5. Monter håndknotten.

Deler som er nødvendige for dette trinnet:

1. Monter en bolt i seteplaten for å feste den.

2. Finn hullet foran, til høyre for seteplaten, foran huset for håndboken.

3. Monter en bolt (5/16 x 1¼ tommer) i hullet for å feste seteplaten (Figur 9).



   Figur 9

   1. Bolt (5/16 x 1-1/4 tomme)
   2. Hus for håndbok

Deler som er nødvendige for dette trinnet:
