后滚筒刮板套件

此程序中需要的物件：

1. 将滚刀组放在水平地面上。

2. 卸下将每个滚筒支架固定到侧板上的 2 个凸缘锁紧螺母和垫圈（图 1）。请勿卸下螺栓。



   图 1

   1. 卸下固定滚筒两端的锁紧螺栓和垫圈
   2. 侧板安装法兰

3. 用两个凸缘锁紧螺母（5/16 英寸）和两个垫圈将相应刮板支架（右或左）安装至每个滚筒支架。如图 3所示放置支架。确保滚筒固定在滚筒支架上。

   Note: 当以较高的剪草高度操作时，可能需要从侧板安装法兰顶部拆下 1/4 英寸刮板，并将其重新放置到侧板安装法兰下部。当以较低的剪草高度操作时，可能需要从侧板安装法兰下部拆下 1/4 英寸刮板，并将其重新放置到侧板安装法兰顶部（图 2）。确保刮板始终放置在顶部。



   图 2

   1. 刮板支架
   2. 1/4 英寸隔片
   3. 侧板安装法兰

4. 如图 3所示将凸缘锁紧螺母（3/8 英寸）拧到刮刀杆两端。

5. 如图 3所示，将刮刀杆插入刮板支架，并用两个凸缘锁紧螺母（3/8 英寸）松松固定。

6. 调节锁紧螺母，使刮板杆与滚筒之间存在 0.8～1.5mm 的空隙。刮板杆底部与水平地面之间的距离应略高于剪草高度。

7. 确保刮板杆与滚筒及水平地面平行。

   Note: 正确安装刮板后，刮板杆底部应正好擦过草皮。

8. 拧紧所有紧固件。

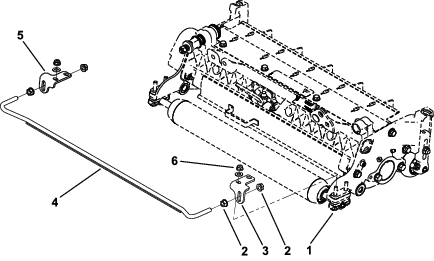

图 3

1. 滚刀组
2. 凸缘锁紧螺母（⅜ 英寸）
3. 右刮板支架
4. 刮刀杆
5. 左刮板支架
6. 凸缘锁紧螺母（5/16 英寸）
