Kit de raspador de rolo traseiro

Peças necessárias para este passo:

1. Coloque a unidade de corte numa superfície nivelada.

2. Remova as duas porcas de bloqueio flangeadas e duas anilhas que prendem cada suporte do rolo às placas laterais (Figura 1). Não retire os parafusos.



   Figura 1

   1. Remova as porcas de bloqueio e anilhas que prendem ambas as extremidades do rolo
   2. Flange de montagem da placa lateral

3. Monte o suporte do raspador adequado (direito ou esquerdo) em cada suporte do rolo com duas porcas flangeadas (5/16 pol.) e duas anilhas. Coloque os suportes como se mostra na Figura 3. Certifique-se de que o rolo está seguro nos suportes do rolo.

   Note: Ao operar em elevadas alturas de corte, pode ser necessário remover o espaçador de ¼ pol. da parte superior da placa lateral, flange de montagem e reposicioná-lo sob a flange de montagem da placa lateral. Ao operar em reduzidas alturas de corte, pode ser necessário remover o espaçador de ¼ pol. da parte inferior da flange de montagem da placa lateral e reposicioná-lo sobre a flange de montagem da placa lateral (Figura 2). Certifique-se de que o raspador está sempre posicionado na parte superior.



   Figura 2

   1. Suporte do raspador
   2. Espaçador ¼ po
   3. Flange de montagem da placa lateral

4. Instale uma porca flangeada (⅜ pol.) em cada extremidade da barra do raspador como se mostra na Figura 3.

5. Insira a barra do raspador nos suportes do raspador e prenda-o, sem apertar, com duas porcas flangeadas (⅜ pol.) como se mostra na Figura 3.

6. Ajuste as porcas para obter uma folga de 0,8 a 1,5 mm entre a barra do raspador e o rolo. A distância entre a parte inferior da barra e a superfície nivelada deve ser ligeiramente superior à altura de corte.

7. Certifique-se de que a barra do raspador fica paralela ao rolo e à superfície nivelada.

   Note: Quando o raspador estiver devidamente instalado, a parte inferior da barra deve apenas escovar a relva.

8. Aperte todos os parafusos e porcas.

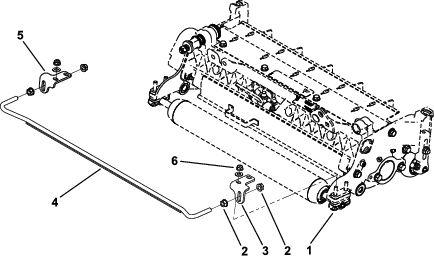

Figura 3

1. Unidade de corte
2. Porca de bloqueio flangeada (⅜ pol.)
3. Apoio do raspador direito
4. Barra do raspador
5. Apoio do raspador esquerdo
6. Porca de bloqueio flangeada (5/16 pol.)
