Skrapesett for bakre valse

Deler som er nødvendige for dette trinnet:

1. Plasser klippeenheten på en jevn flate.

2. Fjern de to flenslåsemutrene og to skivene som fester hver valsebrakett til sideplatene (Figur 1). Ikke fjern boltene.



   Figur 1

   1. Fjern låsemutrene og skivene som fester hver ende av valsen
   2. Monteringsflens for sideplate

3. Monter passende skrapebrakett (høyre eller venstre) på hver valsebrakett med to flensmuttere (5/16 tommer) og to skiver. Plasser brakettene som vist i Figur 3. Påse at valsen er festet i valsebrakettene.

   Note: Ved bruk i høyere klippehøyder kan det være nødvendig å fjerne avstandsstykket på ¼ tomme fra toppen av monteringsflensen for sideplaten og å plassere den på nytt under monteringsflensen for sideplaten. Ved bruk i lavere klippehøyder kan det være nødvendig å fjerne avstandsstykket på ¼ tomme fra under monteringsflensen for sideplaten og å plassere den på nytt på toppen av monteringsflensen for sideplaten (Figur 2). Påse at skrapen alltid er plassert over.



   Figur 2

   1. Skrapebrakett
   2. ¼ tommers avstandsstykke
   3. Monteringsflens for sideplate

4. Skru en flenslåsemutter (3/8 tomme) på hver ende av skrapestangen som vist i Figur 3.

5. Sett skrapestangen i skrapebrakettene og fest den løst med to flenslåsemutre (3/8 tomme) som vist i Figur 3.

6. Juster låsemutrene for å oppnå 0,8–1,5 mm klaring mellom skrapestangen og valsen. Avstanden mellom bunnen av stangen og den plane overflaten bør være litt høyere enn klippehøyden.

7. Påse at skrapestangen er parallell med valsen og den plane overflaten.

   Note: Når skrapen er korrekt montert, skal bunnen av stangen være i kontakt med gresset.

8. Stram til alle festene.

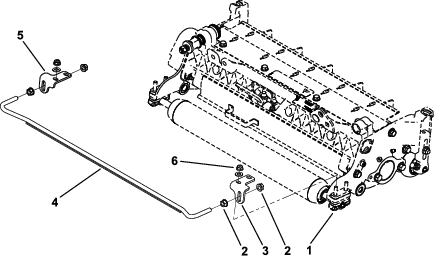

Figur 3

1. Klippeenhet
2. Flenslåsemutter (⅜ tomme)
3. Høyre skrapebrakett
4. Skrapestang
5. Venstre skrapebrakett
6. Flenslåsemutter (5/16 tomme)
