Takarullan kaavinsarja

Vaiheeseen tarvittavat osat:

1. Aseta leikkuuyksikkö tasaiselle alustalle.

2. Irrota kaksi laippalukkomutteria ja kaksi aluslaattaa, joilla rullan kannattimet on kiinnitetty sivulevyihin (Kuva 1). Älä irrota pultteja.



   Kuva 1

   1. Irrota lukkomutterit ja aluslaatat, joilla rullan kumpikin pää on kiinnitetty.
   2. Sivulevyn kiinnityslaippa

3. Asenna kaapimen kannattimet (oikean- ja vasemmanpuoleinen) kuhunkin rullan kannattimeen kahdella laippalukkomutterilla (5/16 tuumaa) ja kahdella aluslaatalla. Aseta kiinnikkeet kuvan mukaisesti (Kuva 3). Varmista, että rulla on kiinnitetty rullan kannattimiin.

   Note: Korkeammilla leikkuukorkeuksilla saattaa olla tarpeen poistaa ¼ tuuman välikappale sivulevyn kiinnityslaipan päältä ja asettaa välikappale sivulevyn kiinnityslaipan alle. Matalammilla leikkuukorkeuksilla saattaa olla tarpeen poistaa ¼ tuuman välikappale sivulevyn kiinnityslaipan alta ja asettaa välikappale sivulevyn kiinnityslaipan päälle (Kuva 2). Varmista, että kaavin asettuu päälle.



   Kuva 2

   1. Kaapimen kannatin
   2. ¼ tuuman välikappale
   3. Sivulevyn kiinnityslaippa

4. Asenna laippalukkomutteri (3/8 tuumaa) kunkin kaavintangon päähän kuvan mukaisesti (Kuva 3).

5. Asenna kaavintanko kaapimen kannattimiin ja kiinnitä se löyhästi kahdella laippalukkomutterilla (3/8 tuumaa) kuvan mukaisesti (Kuva 3).

6. Säädä lukkomuttereita niin, että kaavintangon ja rullan välys on 0,8–1,5 mm. Tangon alaosan ja tasaisen alustan etäisyys tulee säätää hieman suuremmaksi kuin leikkuukorkeus.

7. Varmista, että kaavintanko on samansuuntainen sitä vastaavaan rullaan ja tasaiseen alustaan nähden.

   Note: Kun kaavin on asennettu oikein, tangon alaosa vain hipaisee nurmea.

8. Kiristä kaikki kiinnikkeet.

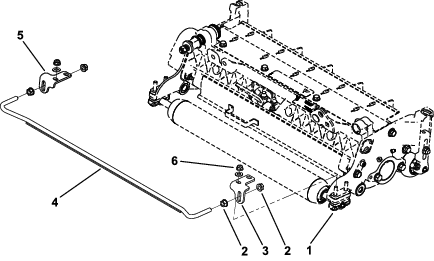

Kuva 3

1. Leikkuuyksikkö
2. Laippalukkomutteri (3/8 tuumaa)
3. Oikea kaapimen kannatin
4. Kaavintanko
5. Vasen kaapimen kannatin
6. Laippalukkomutteri (5/16 tuumaa)
