Sats för bakre rullskrapa

Delar som behövs till detta steg:

1. Ställ klippenheten på ett plant underlag.

2. Ta bort de två flänslåsmuttrarna och brickorna som håller fast rullfästena på sidoplåtarna (Figur 1). Ta inte bort skruvarna.



   Figur 1

   1. Ta bort låsmuttrarna och brickorna som håller fast vardera ände av rullen
   2. Sidoplåtens monteringsfläns

3. Montera rätt skrapfäste (höger eller vänster) på motsvarande rullfäste med två flänslåsmuttrar (5/16 tum) och två brickor. Placera fästena i enlighet med Figur 3. Se till att rullen sitter fast ordentligt i rullfästena.

   Note: Om du använder högre klipphöjder kan du behöva ta bort distansbrickan på ¼ tum från ovansidan av sidoplåtens monteringsfläns och placera den under sidoplåtens monteringsfläns istället. Om du använder lägre klipphöjder kan du behöva ta bort distansbrickan på ¼ tum från undersidan av sidoplåtens monteringsfläns och placera den ovanför sidoplåtens monteringsfläns istället (Figur 2). Se alltid till att skrapan sitter överst.



   Figur 2

   1. Skrapfäste
   2. Distansbricka på ¼ tum
   3. Sidoplåtens monteringsfläns

4. Trä på en flänslåsmutter (3/8 tum) på skrapstångens båda ändar i enlighet med Figur 3.

5. För in skrapstången i skrapfästena och fäst den löst med två flänslåsmuttrar (3/8 tum) i enlighet med Figur 3.

6. Justera låsmuttrarna så att ett spel på 0,8–1,5 mm erhålls mellan skrapstången och rullen. Avståndet mellan stångens undersida och den plana markytan bör vara något större än klipphöjden.

7. Skrapstången ska ligga parallellt med rullen och den plana ytan.

   Note: Om skrapan har monterats korrekt så vidrör stångens undersida precis gräset.

8. Dra åt alla fästelement.

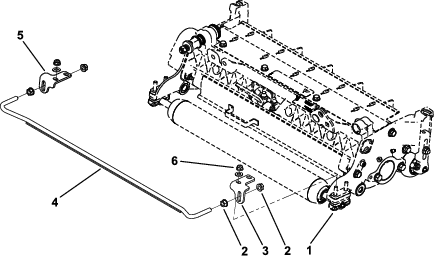

Figur 3

1. Klippenhet
2. Flänslåsmutter (⅜ tum)
3. Höger skrapfäste
4. Skrapstång
5. Vänster skrapfäste
6. Flänslåsmutter (5/16 tum)
