後ローラ用スクレーパキット

この作業に必要なパーツ

1. カッティングユニットを、平らなテーブルに置く。

2. 各ローラー ブラケットをサイド プレートに固定しているフランジロックナット2個とワッシャー2個を取り外す (図 1) 。ボルトは外さないこと。



   図 1

   1. ローラーの両端を固定しているロックナットとワッシャーを取り外す
   2. サイドプレートの取り付けフランジ

3. 適切なスクレーパーブラケット (右または左) を、フランジ ロックナット2個 (5/16”) とワッシャー2個を使って各ローラー ブラケットに取り付ける。ブラケットは 図 3 のように組み付ける。ローラーがローラーブラケットにしっかりと固定されるようにする。

   Note: より高い刈り高さで作業する場合、サイドプレート取り付けフランジの上から1/4”のスペーサーを取り外し、サイドプレート取付フランジの下に再配置する必要がある場合があります。より低い刈り高さで作業する場合、サイドプレート取り付けフランジの下から1/4”のスペーサーを取り外し、サイドプレート取付フランジの上に再配置する必要がある場合があります(図 2)。スクレーパーが常に上部に配置されるようにします。



   図 2

   1. スクレーパブラケット
   2. 1/4”スペーサー
   3. サイドプレートの取り付けフランジ

4. スクレーパのロッドの各端部に、フランジロックナット（3/8 インチ）を、図 3 のように取り付ける。

5. スクレーパブラケットにスクレーパロッドを入れ、フランジロックナット（3/8 インチ）2個で図 3 に示すように仮止めする。

6. ロックナットを調整して、スクレーパーバーとローラーの間が0.8～1.5mmになるようにします。バーの底部と水平面との間の距離は、刈り高さよりわずかに高くする必要があります。

7. スクレーパのバーとローラおよび床面が平行になっていることを確認する。

   Note: スクレーパが正しく取り付けられていれば、バーの底部がターフにちょうど触れる状態となります。

8. 各ボルト類を締め付ける。

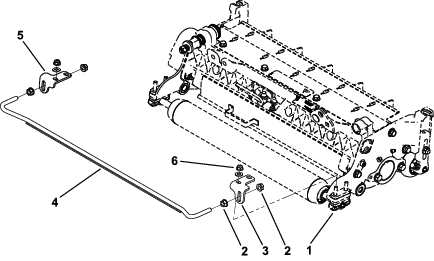

図 3

1. カッティングユニット
2. フランジロックナット（⅜"）
3. 右スクレーパーブラケット
4. スクレーパのロッド
5. 左スクレーパーブラケット
6. フランジロックナット（5/16"）
