Bagrulleskrabersæt

Dele, der skal bruges til dette trin:

1. Placer klippeenheden på en plan overflade.

2. Fjern de 2 flangelåsemøtrikker og 2 spændeskiver, der fastgør hvert rullebeslag til sidepladerne (Figur 1). Fjern ikke boltene.



   Figur 1

   1. Fjern låsemøtrikkerne og spændeskiverne, der fastgør hver ende af rullen
   2. Sidepladens monteringsflange

3. Monter det relevante skraberbeslag (højre eller venstre) på hver rullebeslag med 2 flangemøtrikker (5/16") og 2 spændeskiver. Placer beslagene som vist i Figur 3. Sørg for, at rullen sidder fast i rullebeslagene.

   Note: Når der arbejdes ved højere klippehøjder, kan det være nødvendigt at fjerne ¼"-afstandsstykket øverst på sidepladens monteringsflange og sætte det ind under sidepladens monteringsflange. Når der arbejdes ved lavere klippehøjder, kan det være nødvendigt at fjerne ¼"-afstandsstykket under sidepladens monteringsflange og sætte det ind oven på sidepladens monteringsflange (Figur 2). Sørg for, at skraberen altid er placeret øverst.



   Figur 2

   1. Skraberbeslag
   2. ¼"-afstandsstykke
   3. Sidepladens monteringsflange

4. Skru en flangemøtrik (3/8 tomme) på hver ende af skraberstangen som vist i Figur 3.

5. Sæt skraberstangen i skraberbeslagene, og fastgør den løst med 2 flangelåsemøtrikker (3/8 tomme) som vist i Figur 3.

6. Juster låsemøtrikkerne, så der opnås en afstand på 0,8-1,5 mm mellem skraberstangen og rullen. Afstanden mellem stangens bund og den plane flade skal være en anelse højere end klippehøjden.

7. Sørg for, at skraberstangen er placeret parallelt i forhold til rulleren og den plane flade.

   Note: Når skraberen er korrekt monteret, berører bunden af stangen lige netop plænen.

8. Tilspænd alle fastgørelsesanordninger.

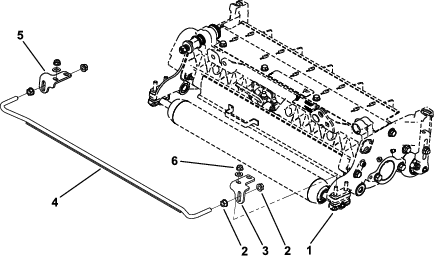

Figur 3

1. Klippeenhed
2. Flangelåsemøtrik (⅜")
3. Højre skraberbeslag
4. Skraberstang
5. Venstre skraberbeslag
6. Flangelåsemøtrik (5/16")
