Kit de rascador para el rodillo trasero

Piezas necesarias en este paso:

1. Coloque la unidad de corte sobre una superficie nivelada.

2. Retire las 2 contratuercas con arandela prensada y las 2 arandelas que sujetan cada soporte de rodillo a las chapas laterales (Figura 1). No retire los pernos.



   Figura 1

   1. Retire las contratuercas y las arandelas que sujetan cada extremo del rodillo
   2. Brida de montaje de la chapa lateral

3. Monte el soporte de rascador correspondiente (izquierdo o derecho) en cada soporte del rodillo con 2 contratuercas con arandela prensada (5/16") y 2 arandelas. Coloque los soportes como se muestra en la Figura 3. Asegúrese de que el rodillo queda bien sujeto en los soportes del rodillo.

   Note: Cuando utilice las alturas de corte más altas, puede ser necesario retirar el espaciador de ¼" (6,35 mm) de encima de la brida de montaje de la chapa lateral, y volver a colocarlo debajo de dicha brida. Cuando utilice las alturas de corte más bajas, puede ser necesario retirar el espaciador de ¼" (6,35 mm) de debajo de la brida de montaje de la chapa lateral, y volver a colocarlo encima de dicha brida (Figura 2). Asegúrese de que el rascador está siempre arriba.



   Figura 2

   1. Soporte del rascador
   2. Espaciador de ¼" (6,35 mm)
   3. Brida de montaje de la chapa lateral

4. Enrosque una contratuerca con arandela prensada (⅜") en cada extremo de la barra del rascador, según se muestra en Figura 3.

5. Introduzca la barra del rascador en los soportes del rascador y sujétela provisionalmente con 2 contratuercas con arandela prensada (⅜"), según se muestra en Figura 3.

6. Ajuste las contratuercas para obtener una holgura de 0,8 a 1,5 mm entre la barra del rascador y el rodillo. La distancia entre la parte inferior de la barra y la superficie nivelada debe ser algo mayor que la altura de corte.

7. Asegúrese de que la barra del rascador está paralela al rodillo y a la superficie nivelada.

   Note: Si el rascador está correctamente instalado, la parte inferior de la barra apenas debe tocar el césped.

8. Apriete todas las fijaciones.

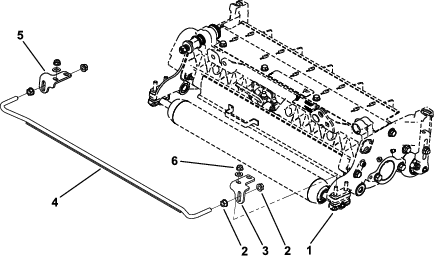

Figura 3

1. Unidad de corte
2. Contratuerca con arandela prensada (⅜")
3. Soporte derecho del rascador
4. Barra del rascador
5. Soporte izquierdo del rascador
6. Contratuerca con arandela prensada (5/16")
