Souprava stírače zadního válce

Díly potřebné k provedení tohoto kroku:

1. Umístěte žací jednotku na rovný povrch.

2. Demontujte 2 pojistné matice s nákružkem a 2 podložky upevňující každý držák válce k bočním deskám (Obrázek 1). Nevyjímejte šrouby.



   Obrázek 1

   1. Demontujte pojistné matice a podložky upevňující oba konce válce.
   2. Montážní příruba boční desky

3. Ke každému držáku válce namontujte příslušnou konzolu stírače (pravá nebo levá) pomocí 2 pojistných matic s nákružkem (5/16 in) a 2 podložek. Konzoly umístěte do správných poloh, viz Obrázek 3. Válec musí být bezpečně namontován v držácích válce.

   Note: Při práci s větší výškou sekání může být nutné odstranit distanční podložku (¼ in) z horní strany montážní příruby boční desky a přemístit ji pod montážní přírubu boční desky. Při práci s menší výškou sekání může být nutné vyjmout distanční podložku (¼ in) ze spodní strany montážní příruby boční desky a přemístit ji na horní stranu montážní příruby boční desky (Obrázek 2). Dbejte na to, aby byl stírač vždy umístěn nahoře.



   Obrázek 2

   1. Konzola stírače
   2. Distanční podložka ¼ in
   3. Montážní příruba boční desky

4. Na každý konec tyče stírače našroubujte pojistnou matici s nákružkem (⅜ in), viz Obrázek 3.

5. Vložte tyč stírače do konzol stírače a volně ji zajistěte 2 pojistnými maticemi s nákružkem (⅜ in), viz Obrázek 3.

6. Seřiďte pojistné matice tak, aby mezi stíračem a válcem byla mezera 0,8 až 1,5 mm. Vzdálenost mezi spodní částí tyče a vodorovnou plochou musí být o něco větší než výška sekání.

7. Přesvědčte se, zda je tyč stírače rovnoběžná s válcem a rovnou plochou.

   Note: Při správné instalaci stírače se spodní část tyče musí lehce dotýkat trávníku.

8. Všechny šrouby a matice utáhněte.

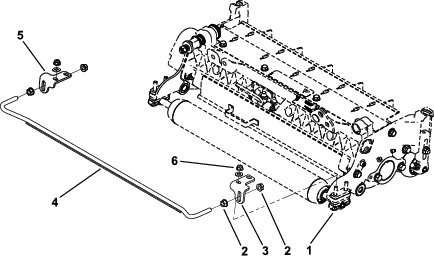

Obrázek 3

1. Žací jednotka
2. Pojistná matice s nákružkem (⅜ in)
3. Pravá konzola stírače
4. Tyč stírače
5. Levá konzola stírače
6. Pojistná matice s nákružkem (5/16 in)
