Flex-Force Power System™ 60 V MAX 36 cm zālienu pļāvējs

Drošības brīdinājuma simbols (Zīmējums 2) parādās gan šajā rokasgrāmatā, gan uz mašīnas, lai identificētu svarīgus drošības ziņojumus, kuri jums jāievēro, lai izvairītos no negadījumiem.

Zīmējums 2

Drošības brīdinājuma simbols

Drošības brīdinājuma simbols parādās virs informācijas, kas brīdina jūs par nedrošām darbībām vai situācijām, un tam seko vārds BRIESMAS, BRĪDINĀJUMS vai UZMANĪBU.

BRIESMAS norāda neizbēgami bīstamu situāciju, kas, ja no tās neizvairās, izraisīs nāvi vai nopietnu ievainojumu.

BRĪDINĀJUMS norāda potenciāli bīstamu situāciju, kas, ja no tās neizvairās, var izraisīt nāvi vai nopietnu ievainojumu.

UZMANĪBU norāda potenciāli bīstamu situāciju, kas, ja no tās neizvairās, iespējams var izraisīt nelielu vai vidēju ievainojumu.

Lai izceltu informāciju, šajā rokasgrāmatā izmantoti divi citi vārdi. Svarīgi aicina pievērst uzmanību īpašai mehāniskai informācijai, un Piezīme uzsver vispārīgu informāciju, kurai jāpievērš īpaša uzmanība.

Saglabājiet visus brīdinājumus un instrukcijas turpmākai uzziņai.

Termins “elektroinstruments” brīdinājumos attiecas uz jūsu elektrotīklā izmantoto (pievienoto) elektroinstrumentu vai ar akumulatoru darbināmu (bezvadu) elektroinstrumentu.

1. Darba zonas drošība

   1. Uzturiet darba zonu tīru un labi apgaismotu. Aizkrautas vai tumšas vietas rada negadījumu risku.

   2. Neizmantojiet elektroinstrumentus sprādzienbīstamās vidēs, piemēram, uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā. Elektroinstrumenti rada dzirksteles, kas var aizdedzināt putekļus vai tvaikus.

   3. Izmantojot elektroinstrumentu, neļaujiet bērniem un blakusstāvētājiem atrasties tā tuvumā. Traucēkļi var likt jums zaudēt kontroli.

2. Elektrodrošība

   1. Elektroinstrumenta spraudņiem ir jāatbilst kontaktligzdai. Nekad nekādā veidā nemodificējiet spraudni. Neizmantojiet nekādus adaptera spraudņus ar zemētiem elektroinstrumentiem. Nemodificēti spraudņi un atbilstošas kontaktligzdas samazinās elektrošoka risku.

   2. Izvairieties no ķermeņa kontakta ar zemētām virsmām, piemēram, caurulēm, radiatoriem, krāsnīm un ledusskapjiem. Ja jūsu ķermenis tiek zemēts, pastāv paaugstināts elektrošoka risks.

   3. Nepakļaujiet elektroinstrumentus lietus vai mitru apstākļu ietekmei. Elektroinstrumentā iekļuvis ūdens palielinās elektrošoka risku.

   4. Izvairieties no nepareizas vada izmantošanas. Nekad neizmantojiet vadu, lai nestu, vilktu vai atvienotu elektroinstrumentu. Turiet vadu prom no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāti vai savijušies vadi palielina elektrošoka risku.

   5. Izmantojot elektroinstrumentus ārā, izmantojiet ārvidei piemērotu pagarinātāju. Ārvidei piemērota vada izmantošana samazina elektrošoka risku.

   6. Ja elektroinstrumenta lietošana mitrā vietā ir neizbēgama, izmantojiet ar noplūdes strāvas ierīci (RCD) aizsargātu barošanu. RCD izmantošana samazina elektrošoka risku.

3. Personīgā drošība

   1. Esiet uzmanīgs(-a); skatieties, ko darāt, un izmantojiet loģisko domāšanu, izmantojot elektroinstrumentu. Neizmantojiet elektroinstrumentu kad esat noguris(-usi) vai narkotiku, alkohola vai zāļu ietekmē. Neuzmanības brīdis, izmantojot elektroinstrumentus, var izraisīt nopietnu personas ievainojumu.

   2. Izmantojiet personas aizsargaprīkojumu. Vienmēr izmantojiet acu aizsargaprīkojumu. Pareizos apstākļos izmantots aizsargaprīkojums, piemēram, putekļu maska, neslīdoši drošības apavi, aizsargķivere vai dzirdes aizsardzības līdzekļi, samazinās personas ievainojumu risku.

   3. Novērsiet nejaušu iedarbināšanu. Pārliecinieties, ka slēdzis ir izslēgtā pozīcijā, pirms pievienojat barošanas avotam un/vai akumulatoru komplektam, paceļat vai nesat instrumentu. Nesot elektroinstrumentus ar pirkstu uz slēdža vai barošanai pievienotus elektroinstrumentus ar ieslēgtu slēdzi, pastāv negadījumu risks.

   4. Pirms elektroinstrumenta ieslēgšanas, izņemiet visas regulēšanas atslēgas vai uzgriežņu atslēgas. Elektroinstrumenta rotējošai daļai pievienota uzgriežņu atslēga vai atslēga var izraisīt personas ievainojumus.

   5. Nesniedzieties pāri. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tas ļauj labāk kontrolēt elektroinstrumentu neparedzētās situācijās.

   6. Ģērbieties atbilstoši. Nevalkājiet brīvu apģērbu vai rotaslietas. Turiet savus matus un apģērbu prom no kustīgām daļām. Brīvs apģērbs, rotaslietas vai gari mati var ieķerties kustīgās daļās.

   7. Ja ir nodrošinātas ierīces putekļu izvilkšanas vai savākšanas iekārtām, pārliecinieties, ka tās ir pareizi savienotas un izmantotas. Putekļu savākšana var samazināt ar putekļiem saistītos apdraudējumus.

   8. Neļaujiet, lai instrumenta pazīšana no biežas izmantošanas liktu jums kļūt bezrūpīgam(-ai) un ignorēt instrumenta drošības principus. Bezrūpīga rīcība sekundes simtdaļā var izraisīt nopietnus ievainojumus.

4. Elektroinstrumenta izmantošana un apkope

   1. Neizmantojiet elektroinstrumentu ar spēku. Izmantojiet savai pielietojuma jomai piemēroto elektroinstrumentu. Pareizais elektroinstruments paveiks darbu labāk un drošāk tādā ātrumā, kādam tā ir radīta.

   2. Neizmantojiet elektroinstrumentu, ja slēdzis to neieslēdz un neizslēdz. Jebkurš elektroinstruments, kuru nevar kontrolēt ar slēdzi, ir bīstams un ir jāsalabo.

   3. Pirms jebkādas regulēšanas, piederumu maiņas vai elektroinstrumentu glabāšanas atvienojiet spraudni no barošanas avota un/vai izņemiet akumulatoru komplektu (ja bojāts) no elektroinstrumenta. Šādi preventīvi drošības mēri samazina nejaušas elektroinstrumenta ieslēgšanas risku.

   4. Glabājiet elektroinstrumentu bērniem nepieejamā vietā, un neļaujiet elektroinstrumentu izmantot personām, kuras nav iepazinušās ar elektroinstrumenta vai šīm instrukcijām. Elektroinstrumenti neapmācītu lietotāju rokās ir bīstami.

   5. Veiciet elektroinstrumentu un piederumu apkopi. Pārbaudiet nepareizi noregulētas vai saistītas kustīgās daļas, saplīsušas daļas, montāžu un citu stāvokli, kas var ietekmēt elektroinstrumenta darbību. Ja tas ir bojāts, pirms izmantošanas salabojiet elektroinstrumentu. Daudzi negadījumi rodas slikti uzturētu elektroinstrumentu dēļ.

   6. Turiet griešanas rīkus asus un tīrus. Pareizi uzturēti griešanas rīki ar asām griešanas malām retāk savīsies un ir vieglāk kontrolējami.

   7. Izmantojiet elektroinstrumentu, piederumus un rīka elementus, u.tml. saskaņā ar šīm instrukcijām, ņemot vērā darba apstākļus un veicamo darbu. Ja elektroinstruments tiek izmantots darbībām, kas atšķiras no paredzētajām, var rasties bīstama situācija.

   8. Turiet rokturus un satveršanas virsmas sausas, tīras un bez eļļas un smērvielu traipiem. Slideni rokturi un satveršanas virsmas neļauj droši izmantot un kontrolēt instrumentu negaidītās situācijās.

5. Akumulatora instrumenta izmantošana un apkope

   1. Uzlādējiet tikai ar ražotāja norādīto lādētāju. Lādētājs, kas piemērots vienam akumulatora komplekta veidam, var radīt ugunsgrēka risku, izmantojot ar citu akumulatora komplektu.

   2. Izmantojiet elektroinstrumentus tikai ar tiem īpaši paredzētajiem akumulatora komplektiem. Cita veida akumulatora komplektu izmantošana var izraisīt ievainojumu un aizdegšanās risku.

   3. Kad akumulatora komplekts netiek izmantots, turiet to atstatu no citiem metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem maziem metāla priekšmetiem, kas var izveidot savienojumu no vienas spailes uz otru. Akumulatora spaiļu īssavienojums kopā var izraisīt apdegumus vai ugunsgrēku.

   4. Piespiedu apstākļos no akumulatora var izšļākties šķidrums; izvairieties no kontakta. Ja kontakts nejauši notiek, noskalojiet ar ūdeni. Ja šķidrums nonāk acīs, vērsieties pēc medicīniskas palīdzības. No akumulatora izlijis šķidrums var izraisīt kairinājumu vai apdegumus.

   5. Neizmantojiet akumulatora komplektu vai instrumentu, kas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var izraisīt neparedzamu uzvedību, izraisot aizdegšanās, sprādziena vai ievainojumu risku.

   6. Nepakļaujiet akumulatora komplektu vai instrumentu ugunij vai pārmērīgai temperatūrai. Pakļaušana uguns temperatūrai virs 130°C var izraisīt sprādzienu.

   7. Ievērojiet visas uzlādes instrukcijas un nelādējiet akumulatora komplektu vai instrumentu ārpus instrukcijās norādītā temperatūras diapazona. Nepareiza uzlāde vai temperatūrās ārpus norādītā diapazona var sabojāt akumulatoru un palielināt aizdegšanās risku.

6. Apkope

   1. Lūdziet kvalificētam servisa tehniķim veikt jūsu elektroinstrumenta apkopi, izmantojot tikai identiskas rezerves daļas. Tas nodrošinās, ka tiek saglabāta elektroinstrumenta drošība.

   2. Nekad neveiciet bojātu akumulatora komplektu apkopi. Akumulatora komplektu apkopi drīkst veikt tikai ražotājs vai pilnvaroti pakalpojumu sniedzēji.

• Nedarbiniet zālienu pļāvēju lietū vai mitros apstākļos. Šāda rīcība palielina elektrošoka risku.

• Neizmantojiet zālienu pļāvēju sliktos laikapstākļos, jo īpaši, ja ir zibens risks. Tas samazina zibens spēriena risku.

• Vietās, kur tiek izmantots zālienu pļāvējs, rūpīgi pārbaudiet, vai tur nedzīvo savvaļas dzīvnieki. Zālienu pļāvējs darbības laikā var ievainot savvaļas dzīvniekus.

• Rūpīgi pārbaudiet vietu, kur jūs izmantosiet zālienu pļāvēju, un noņemiet visus akmeņus, zarus, vadus, kaulus un citus svešķermeņus. Sviesti objekti var izraisīt personas ievainojumu.

• Pirms zālienu pļāvēja izmantošanas vienmēr vizuāli pārbaudiet, lai redzētu, vai asmens un asmens bloks nav nodilis vai bojāts. Nodilušas vai bojātas daļas palielina ievainojumu risku.

• Bieži pārbaudiet, vai zāles savācējs nav nolietojies vai nolietojies. Nodilis vai bojāts zāles savācējs var palielināt traumu gūšanas risku.

• Turiet aizsargus to vietās. Aizsargiem ir jābūt darba kārtībā un pareizi uzstādītiem. Vaļīgs, bojāts vai pareizi nefunkcionējošs aizsargs var izraisīt personas ievainojumu.

• Turiet visas dzesēšanas gaisa ieejas brīvas no netīrumiem. Bloķētas gaisa ieejas un netīrumi var radīt pārkaršanas vai aizdegšanās risku.

• Darbinot zālienu pļāvēju, vienmēr valkājiet neslīdošus aizsargapavus. Nedarbiniet zālienu pļāvēju basām kājām vai atvērtās sandalēs. Tas samazina pēdu traumu iespējamību, saskaroties ar kustīgu asmeni.

• Izmantojot zālienu pļāvēju, vienmēr valkājiet garās bikses. Kaila āda palielina ievainojumu risku, ko izraisa sviesti objekti.

• Neizmantojiet zālienu pļāvēju mitrā zālē. Ejiet, nekad neskrieniet. Tas samazina paslīdēšanas un nokrišanas risku, kas varētu izraisīt personas ievainojumu.

• Neizmantojiet zālienu pļāvēju pārāk stāvās nogāzēs. Tas samazina kontroles zaudēšanas, paslīdēšanas un nokrišanas risku, kas varētu izraisīt personas ievainojumu.

• Strādājot slīpumos, vienmēr pievērsiet uzmanību savai stājai, slīpumos vienmēr strādājiet horizontāli to virsmai, nekad virzienā uz augšu vai uz leju, kā arī ievērojiet piesardzību, mainot virzienu. Tas samazina kontroles zaudēšanas, paslīdēšanas un nokrišanas risku, kas varētu izraisīt personas ievainojumu.

• Esiet īpaši piesardzīgs(-a), stumjot atpakaļgaitā vai velkot zālienu pļāvēju pret sevi. Vienmēr apzinieties savu apkārtni. Tas darbības laikā samazina paklupšanas risku.

• Nepieskarieties asmeņiem un citām bīstamām kustīgajām daļām, kamēr tās joprojām ir kustībā. Tas samazina kustīgo daļu radītu ievainojumu risku.

• Tīrot iestrēgušu materiālu vai zālienu pļāvēju, pārliecinieties, ka elektriskie slēdži ir izslēgti un akumulatora komplekts ir atvienots. Negaidīta zālienu pļāvēja darbība var izraisīt nopietnu personas ievainojumu.

1. Apmācības

   • Mašīnas operators ir atbildīgs par visiem negadījumiem vai apdraudējumiem, kas radušies citām personām vai viņu īpašumam.

   • Neļaujiet bērniem izmantot vai rotaļāties ar mašīnu, akumulatora komplektu vai akumulatora lādētāju; vietējie noteikumi var ierobežot operatora vecumu.

   • Neļaujiet cilvēkiem ar ierobežotām fiziskām, sensorām vai garīgām spējām vai bez pieredzes un zināšanām izmantot mašīnu, akumulatora komplektu vai akumulatora lādētāju, ja vien viņi nesaņem instrukcijas vai uzraudzību, lai izmantotu to droši un izprastu apdraudējumus, ko ietver tās izmantošana.

   • Pirms akumulatora komplekta un akumulatora lādētāja izmantošanas izlasiet visas instrukcijas un piesardzības marķējumus uz šiem produktiem.

2. Sagatavošana

   • Nomainiet visas bojātās vai nesalasāmās uzlīmes.

   • Izmantojiet tikai Toro norādīto akumulatora komplektu. Citu piederumu un agregātu izmantošana var palielināt ievainojumu un ugunsgrēka risku.

   • Iespraužot akumulatora lādētāju strāvas izejā, kas nav pareizā sprieguma robežās, var izraisīt ugunsgrēku vai elektrošoku. Cita veida savienojumam izmantojiet strāvas izejai piemērotas konfigurācijas agregāta spraudņa adapteri, ja nepieciešams.

   • Neizmantojiet bojātu vai mainītu akumulatora komplektu vai akumulatora lādētāju, kas var radīt neparedzētu reakciju, izraisot ugunsgrēku, eksploziju vai ievainojumu risku.

   • Ja akumulatora lādētāja padeves vads ir bojāts, sazinieties ar pilnvarotu servisa izplatītāju, lai to nomainītu.

   • Neizmantojiet nelādējamus akumulatorus.

   • Lādējiet akumulatora komplektu tikai ar vienu Toro norādītu akumulatora lādētāju. Lādētājs, kas piemērots vienam akumulatora komplekta veidam, var radīt ugunsgrēka risku, izmantojot ar citu akumulatora komplektu.

   • Lādējiet akumulatoru tikai labi vēdināmā telpā.

   • Nepakļaujiet akumulatora komplektu vai akumulatora lādētāju uguns iedarbībai vai temperatūrām, kas pārsniedz 68 °C.

   • Ievērojiet visas uzlādes instrukcijas un nelādējiet akumulatoru ārpus instrukcijās norādītā temperatūras diapazona. Pretējā gadījumā jūs varat sabojāt akumulatora komplektu un palielināt ugunsgrēka risku.

3. Darbība

   • Turieties atstatu no visām izmešu atverēm.

   • Pirms mašīnas iedarbināšanas atvienojiet pašpiedziņu (ja tāda ir).

   • Novērsiet nejaušu iedarbināšanu – Pārliecinieties, ka elektriskā iedarbināšanas poga ir noņemta no aizdedzes pirms akumulatora komplekta savienošanas un mašīnas izmantošanas.

   • Apturiet mašīnu, noņemiet elektrisko iedarbināšanas pogu, izņemiet akumulatora komplektu no mašīnas un pagaidiet, kamēr visa kustība apstājas, pirms veicat mašīnas apkopi vai tīrīšanu.

   • Izņemiet akumulatora komplektu un noņemiet elektrisko iedarbināšanas pogu no mašīnas ikreiz, kad atstājat to neuzraudzītu vai kad veicat piederumu maiņu.

   • Nevērsiet izmešu materiālu pret citiem. Izvairieties no materiāla izmešanas pret sienu vai šķērsli; materiāls var atlēkt jūsu virzienā. Apturiet asmeni(-ņus), šķērsojot grants virsmas.

   • Uzmanieties no bedrēm, gropēm, izciļņiem, akmeņiem vai citiem slēptiem priekšmetiem. Nelīdzena virsma var likt jums zaudēt līdzsvaru vai pamatu zem kājām.

   • Ja mašīna saskaras ar objektu vai sāk vibrēt, nekavējoties izslēdziet mašīnu, noņemiet elektrisko iedarbināšanas pogu, izņemiet akumulatora komplektu un pagaidiet, kamēr visas kustības apstājas, pirms veicat mašīnas bojājumu pārbaudi. Pirms darbības atsākšanas veiciet visus nepieciešamos remontdarbus.

   • Apturiet mašīnu un noņemiet elektrisko iedarbināšanas pogu pirms mašīnas iekraušanas transportēšanai.

   • Ļaunprātīgos apstākļos akumulatora komplekts var izdalīt šķidrumu; izvairieties no kontakta ar to. Ja jūs nejauši saskaraties ar šķidrumu, skalojiet ar ūdeni. Ja šķidrums nonāk jūsu acīs, vērsieties pēc medicīniskas palīdzības. No akumulatora komplekta izlijis šķidrums var izraisīt kairinājumu vai apdegumus.

4. Apkope un glabāšana

   • Apturiet mašīnu, noņemiet elektrisko iedarbināšanas pogu, izņemiet akumulatora komplektu no mašīnas un pagaidiet, kamēr visa kustība apstājas, pirms veicat mašīnas apkopi vai tīrīšanu.

   • Nemēģiniet remontēt mašīnu, izņemot, kā norādīts instrukcijās. Lūdziet pilnvarotam servisa izplatītājam veikt mašīnas apkopi, izmantojot identiskas nomaiņas daļas.

   • Noasiniet abas neasa asmens puses, lai saglabātu līdzsvaru. Notīriet asmeni un pārliecinieties, ka tas ir līdzsvarots.

   • Veicot asmens apkopi, ņemiet vērā, ka asmens var kustēties, neskatoties uz to, ka barošanas padeve ir izslēgta.

   • Vislabākajam sniegumam izmantojiet tikai oriģinālās Toro rezerves daļas un piederumus. Citas nomaiņas daļas un piederumi var būt bīstami, un šāda izmantošana var anulēt garantiju.

   • Uzturiet mašīnu – Vislabākajam un drošākajam sniegumam turiet griezšanas malas asas un tīras. Turiet rokturus sausus, tīrus un bez eļļu un smērvielu traipiem. Turiet aizsargus vietā un darba kārtībā. Turiet asmeņus asus. Izmantojiet tikai identiskus nomaiņas asmeņus.

   • Ja vien instrukcijās nav norādīts savādāk, lūdziet pilnvarotam servisa izplatītājam salabot vai nomainīt bojātu aizsargu vai daļu.

   • Kad akumulatora komplekts netiek izmantots, turiet to atstatu no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām un skrūvēm, kas var izveidot savienojumu no pirmās spailes uz otru. Akumulatora spaiļu īssavienojums var izraisīt apdegumus vai ugunsgrēku.

   • Regulāri pārbaudiet asmens un motora montāžas bultskrūvju ciešumu.

   • UZMANĪBU—Nepareizi ekspluatēts akumulatora komplekts var radīt ugunsgrēka vai ķīmisko apdegumu risku. Neizjauciet akumulatora komplektu. Nekarsējiet akumulatora komplektu virs 68 °C un nededziniet to. Nomainiet akumulatora komplektu tikai pret oriģinālo Toro akumulatora komplektu; cita tipa akumulatora komplekta izmantošana var izraisīt ugunsgrēku vai eksploziju. Glabājiet akumulatora komplektus bērniem nepieejamā vietā un oriģinālajā iepakojumā, līdz esat gatavs(-a) tos izmantot.

   • Neiznīciniet akumulatoru ugunī. Šūna var eksplodēt. Pārbaudiet vietējos kodus iespējamām īpašas utilizācijas instrukcijām.

Šai procedūrai nepieciešamās detaļas:

Ja vēlams, uzstādiet akumulatora lādētāju droši pie sienas, izmantojot sienas montāžas atslēgas caurumus lādētāja aizmugurē.

Uzstādiet to iekštelpās (piemēram, garāžā vai citā sausā vietā), pie strāvas izejas un bērniem nepieejamā vietā.

Skatiet Zīmējums 3, lai saņemtu palīdzību lādētāja uzstādīšanā.

Virziet lādētāju virs pareizi novietotās detaļas, lai fiksētu lādētāju vietā (detaļa nav iekļauta).

Zīmējums 3

Šai procedūrai nepieciešamās detaļas:

Important: Noņemiet un izmetiet plastmasas aizsargapvalku, kas nosedz pļāvēju, un visu citu plastmasu vai iesaiņojumu uz mašīnas.

Note: Noņemiet gumijas gala vāciņu no roktura montāžas pirms augšējā roktura stieņa ievietošanas apakšējā roktura stienī. Tie ir pievienoti ražošanas laikā, lai novērstu kabeļu bojājumus.

1. Uzstādiet augšējo roktura montāžu uz apakšējā roktura un fiksējiet to, izmantojot 2 bultskrūves un 2 pretuzgriežņus, kā parādīts Zīmējums 4.



   Zīmējums 4

2. Pavelciet roktura atbrīvošanas stiprinājumu pret augšējo rokturi, lai atbrīvotu roktura bloķētāju (Zīmējums 5).

3. Virziet rokturi uz aizmuguri darba pozīcijā un atbrīvojiet roktura atbrīvošanas stiprinājumu (Zīmējums 5).

   Note: Pārliecinieties, ka rokturis nofiksējas vietā.



   Zīmējums 5

Jums nav nepieciešams eļļot mašīnu; visi gultņi ir ieeļļoti rūpnīcā uz visu mašīnas kalpošanas mūžu.

Important: Jums būs nepieciešama uzgriežņu atslēga, lai pareizi uzstādītu asmeni. Ja jums nav uzgriežņu atslēgas vai nejūtieties droši veikt šo procedūru, sazinieties ar pilnvaroto servisa izplatītāju.

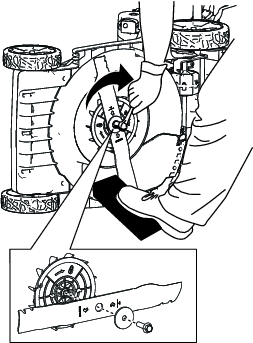

Ja asmens ir bojāts vai ieplaisājis, nekavējoties nomainiet to. Ja asmens mala ir neasa vai robota, uzasiniet un līdzsvarotjiet to, vai arī nomainiet.

1. Izņemiet drošības atslēga un akumulatora komplektu no mašīnas.

2. Izmantojiet koka kluci, lai turētu asmeni nekustīgi (Zīmējums 24).

3. Noņemiet asmens bultskrūvi, paplāksni un asmeni; saglabājiet paplāksni un asmens bultskrūvi (Zīmējums 24).

4. Uzstādiet jaunu asmeni, paplāksni un asmens bultskrūvi (Zīmējums 25).

   Important: Novietojiet asmens izliektos galus ar skatu uz augšu pret mašīnas korpusu.

5. Izmantojiet uzgriežņu atslēgu, lai pievilktu asmens bultskrūvi līdz 35 N∙m (26 ft lb).

Zīmējums 24

Zīmējums 25

Important: Pēc noņemšanas noklājiet akumulatora komplekta spailes ar lielas slodzes līmlenti. Nemēģiniet iznīcināt vai izjaukt akumulatora komplektu vai noņemt kādu tā komponentu.

Sazinieties ar savu vietējo pašvaldību vai savu pilnvaroto servisa dīleri vai izplatītāju, lai iegūtu plašāku informāciju par atbildīgu akumulatora pārstrādi.

	Ar Call2Recycle zīmogu marķētus litija jonu akumulatorus var pārstrādāt jebkurā Call2Recycle programmā iesaistītajā mazumtirgotavā vai akumulatoru pārstrādes uzņēmumā (tikai ASV un Kanādā). Lai atrastu jums tuvāko iesaistīto mazumtirgotāju vai iestādi, zvaniet pa tālruni 1-800-822-8837 vai apmeklējiet www.call2recycle.org.
	Litija jonu akumulatoru komplektus, kas marķēti ar šeit redzamo High Energy Battery (HEB) zīmogu, un jebkurus 60 V Flex-Force akumulatorus ar jaudu 6,0 Ah vai lielāku var nodot otrreizējai pārstrādei pie jebkura Call2Recycle HEB programmā iesaistītā izplatītāja vai mazumtirgotāja. Lai atrastu sev tuvāko iesaistīto izplatītāju vai mazumtirgotāju, lūdzu, apmeklējiet www.hebattery.org.

Ja tuvākajā apkārtnē nevarat atrast iesaistīto mazumtirgotāju vai iestādi vai ja jums ir jautājumi par to, uz kuru pārstrādes programmu var attiekties jūsu akumulatora komplekts, lūdzu, apmeklējiet klientu atbalsta vietni, kas norādīta jūsu instrumenta/iekārtas operatora rokasgrāmatā, lai iegūtu vairāk informācijas par to, kā atbildīgi pārstrādāt akumulatoru komplektu.

Ja atrodaties ārpus ASV un Kanādas, sazinieties ar pilnvaroto servisa centru vai izplatītāju, lai uzzinātu vairāk par to, kā atbildīgi pārstrādāt akumulatoru.
