Flex-Force Power System™ 60 V MAX kosilica za travu od 36 cm

Simbol za bezbednosno upozorenje (Слика 2) prikazan u ovom priručniku i na mašini označava važne bezbednosne poruke koje morate da pratite da biste izbegli nezgode.

Слика 2

Simbol za bezbednosno upozorenje

Ovaj simbol za bezbednosno upozorenje se pojavljuje iznad informacija koje vas upozoravaju na radnje ili situacije koje nisu bezbedne i prati ga reč OPASNOST, UPOZORENJE ili OPREZ.

OPASNOST označava neminovnu opasnu situaciju koja će, ukoliko se ne izbegne, dovesti do teške povrede ili smrtnog slučaja.

UPOZORENJE označava potencijalno opasnu situaciju koja bi mogla, ukoliko se ne izbegne, dovesti do teške povrede ili smrtnog slučaja.

OPREZ označava potencijalno opasnu situaciju koja može, ukoliko se ne izbegne, dovesti do manje ili umereno teške povrede.

Ovaj priručnik koristi druge dve reči za isticanje informacija. Važno skreće pažnju na posebne mehaničke informacije, a Napomena naglašava opšte informacije koje zaslužuju posebnu pažnju.

Sva upozorenja i uputstva sačuvajte za ubuduće.

Termin električni alat” u upozorenjima se odnosi na električni alat koji radi na struju (sa kablom) ili alat koji radi na akumulator (bežični).

1. Bezbednost radnog prostora

   1. Održavajte radni prostor čistim i dobro osvetljenim. Neuredni ili tamni prostori pogoduju nezgodama.

   2. Ne koristite električne alate u eksplozivnoj atmosferi, kao što je prisustvo zapaljivih tečnosti, gasova ili prašine. Električni alati stvaraju varnice koje mogu zapaliti prašinu ili isparenja.

   3. Vodite računa da deca i posmatrači budu na bezbednom rastojanju dok koristite električni alat. Ometanja mogu izazvati gubitak kontrole.

2. Bezbednost električnih sistema

   1. Utikači električnog alata moraju da odgovaraju utičnicama. Nemojte nikada ni na koji način vršiti izmene na utikaču. Nemojte koristiti adaptere za utikače sa uzemljenim električnim alatima. Utikači na kojima nisu vršene izmene i odgovarajuće utičnice smanjuju rizik od električnog udara.

   2. Izbegavajte telesni kontakt sa uzemljenim površinama, poput cevi, radijatora, šporeta i frižidera. Postoji veći rizik od električnog udara ako je vaše telo uzemljeno.

   3. Ne izlažite električne alate kiši niti vlažnim uslovima. Prodor vode u električni alat će povećati rizik od strujnog udara.

   4. Nemojte zloupotrebljavati kabl. Nemojte nikada koristiti kabl za nošenje, povlačenje ili isključivanje električnog alata iz utičnice. Kabl držite podalje od toplote, ulja, oštrih ivica ili pokretnih delova. Oštećeni ili zamršeni kablovi povećavaju rizik od električnog udara.

   5. Kada električne alate koristite na otvorenom prostoru, koristite produžni kabl koji je predviđen za upotrebu na otvorenom. Korišćenje kabla koji je predviđen za upotrebu na otvorenom smanjuje rizik od električnog udara.

   6. Ako ne možete da izbegnete korišćenje električnog alata na vlažnoj lokaciji, koristite napajanje zaštićeno uređajem diferencijalne struje (FID sklopka). Korišćenje FID sklopke smanjuje rizik od električnog udara.

3. Lična bezbednost

   1. Budite oprezni, pazite šta radite i vodite se zdravim razumom pri korišćenju električnog alata. Nemojte koristiti električni alat kada ste umorni ili pod uticajem opijata, alkohola ili lekova. Trenutak nepažnje pri rukovanju električnim alatom može dovesti do teške telesne povrede.

   2. Koristite ličnu zaštitnu opremu. Uvek nosite zaštitu za oči. Korišćenje zaštitne opreme poput maske za prašinu, neklizajućih zaštitnih cipela, kacige ili zaštite sluha u odgovarajućim uslovima smanjuje mogućnost telesnih povreda.

   3. Sprečite slučajno pokretanje. Pre povezivanja sa izvorom napajanja i/ili akumulatorom, podizanja ili nošenja alata, proverite da li je prekidač u isključenom položaju. Nošenje električnih alata tako da vam prst bude na prekidaču ili povezivanje električnih alata na izvor napajanja dok je prekidač uključen je preduslov za nezgode.

   4. Pre uključivanja električnog alata, uklonite sve ključeve za podešavanje. Ukoliko ključ ostane pričvršćen za rotirajući deo električnog alata, može doći do telesne povrede.

   5. Ne posežite preko alata. Sve vreme vodite računa da imate dobro uporište i ravnotežu. To omogućava bolju kontrolu nad električnim alatom u neočekivanim situacijama.

   6. Obucite se adekvatno. Nemojte nositi široku odeću niti nakit. Držite kosu i odeću podalje od pokretnih delova. Pokretni delovi mogu da zakače široku odeću, nakit ili dugu kosu.

   7. Ako su obezbeđeni uređaji za povezivanje postrojenja za usisavanje i prikupljanje prašine, postarajte se da budu povezani i da se pravilno koriste. Korišćenje postrojenja za prikupljanje prašine može da smanji opasnosti u vezi sa prašinom.

   8. Ne dopustite da se opustite usled poznavanja alata stečenog čestim korišćenjem i da zanemarite bezbednosne principe za alat. Nepažljivo rukovanje može u deliću sekunde da dovede do teških povreda.

4. Korišćenje i održavanje električnog alata

   1. Ne koristite silu pri upotrebi električnog alata. Koristite električni alat koji je predviđen za primenu koja vam je potrebna. Odgovarajući električni alat će posao obaviti bolje i bezbednije, brzinom za koju je projektovan.

   2. Nemojte koristiti električni alat ukoliko ga prekidač ne uključuje i isključuje. Svi električni alati koji se ne mogu kontrolisati pomoću prekidača su opasni i moraju biti popravljeni.

   3. Pre vršenja bilo kakvih podešavanja, menjanja dodatne opreme ili odlaganja električnog alata, iskopčajte utikač iz izvora napajanja i/ili uklonite akumulator sa električnog alata, ako je moguće odvojiti. Takve preventivne bezbednosne mere smanjuju rizik od slučajnog pokretanja električnog alata.

   4. Električni alat koji se ne koristi čuvajte van domašaja dece i ne dozvolite osobama koje nisu upoznate sa električnim alatom ili ovim uputstvima da ga koriste. Električni alat je opasan u rukama neobučenih korisnika.

   5. Održavajte električni alat i dodatnu opremu. Proverite da li je došlo do neusklađenosti ili sputavanja pokretnih delova, lomljenja delova ili bilo kog drugog stanja koje može da utiče na rad električnog alata. Ako je električni alat oštećen, popravite ga pre upotrebe. Mnoge nezgode su izazvane loše održavanim električnim alatom.

   6. Održavajte alate za sečenje oštrim i čistim. Alati za sečenje koji se pravilno održavaju i imaju oštra sečiva će manje verovatno zapinjati i mogu lakše da se kontrolišu.

   7. Koristite električni alat, dodatnu opremu, bitove za alat itd. u skladu sa ovim uputstvima, uzimajući u obzir radne uslove i posao koji treba obaviti. Korišćenje električnog alata za radnje za koje nije predviđen može dovesti do opasne situacije.

   8. Vodite računa da drške i površine za prihvat budu suve, čiste i da na njima nema ulja i maziva. Klizave drške i površine za prihvat onemogućavaju bezbedno rukovanje i kontrolu nad alatom u neočekivanim situacijama.

5. Korišćenje i održavanje akumulatorskog alata

   1. Za punjenje koristite samo punjač koji je predvideo proizvođač. Punjač koji je prikladan za jedan tip akumulatora može da dovede do rizika od požara ako se koristi sa drugim akumulatorom.

   2. Koristite električne alate samo sa posebno predviđenim akumulatorima. Korišćenje bilo kog drugog akumulatora može dovesti do rizika od povrede ili požara.

   3. Kada se akumulator ne koristi, držite ga podalje od metalnih predmeta, poput spajalica, novčića, ključeva, eksera, vijaka ili drugih malih metalnih predmeta koji mogu da naprave spoj između dva terminala. Kratak spoj terminala akumulatora može da izazove opekotine ili požar.

   4. U uslovima zloupotrebe, može doći do ispuštanja tečnosti iz akumulatora; izbegavajte da dođete u dodir s njom. Ukoliko dođe do slučajnog kontakta, isperite vodom. Ako tečnost dospe u oči, potražite i lekarsku pomoć. Tečnost ispuštena iz akumulatora može da izazove iritacije ili opekotine.

   5. Nemojte koristiti akumulator niti alat koji je oštećen ili izmenjen. Oštećeni ili izmenjeni akumulatori mogu da budu nepredvidljivi i tako da dovedu do požara, eksplozije ili rizika od povrede.

   6. Ne izlažite akumulator niti alat plamenu niti prekomernoj temperaturi. Izlaganje plamenu ili temperaturama preko 130 °C može izazvati eksploziju.

   7. Pridržavajte se svih uputstava za punjenje i nemojte puniti akumulator niti alat van temperaturnog opsega navedenog u uputstvima. Nepravilno punjenje ili punjenje na temperaturama van navedenog opsega može da ošteti akumulator i poveća opasnost od požara.

6. Servisiranje

   1. Neka vaš električni alat servisira samo ovlašćeni serviser uz korišćenje isključivo identičnih zamenskih delova. Time ćete obezbediti održavanje bezbednosti električnog alata.

   2. Nemojte nikada servisirati oštećeni akumulator. Servis akumulatora treba da obavljaju samo proizvođač ili ovlašćeni serviseri.

• Ne koristite kosilicu za travu po kiši ili vlažnim uslovima. Ovo može povećati rizik od strujnog udara.

• Ne koristite kosilicu za travu u lošim vremenskim uslovima, posebno kada postoji rizik od groma. Ovo smanjuje rizik od udara groma.

• Temeljno pregledajte područje gde će se kosilica za travu koristiti u potrazi za divljim životinjama. Kosilica za travu može tokom rada da povredi divlje životinje.

• Temeljno pregledajte područje gde će se kosilica za travu koristiti i uklonite sve kamenje, štapove, žice, kosti i druge strane predmete. Izbačeni predmeti mogu izazvati telesne povrede.

• Pre upotrebe kosilice za travu, uvek vizuelno proverite da li su sečivo i sklop sečiva istrošeni ili oštećeni. Istrošeni ili oštećeni delovi povećavaju rizik od povreda.

• Često proveravajte sakupljač trave da li je istrošen ili oštećen. Istrošen ili oštećen sakupljač trave može povećati rizik od telesnih povreda.

• Držite štitnike na svom mestu. Štitnici moraju biti ispravni i pravilno montirani. Štitnik koji je labav, oštećen ili ne funkcioniše ispravno može dovesti do telesnih povreda.

• Pazite da svi ulazi vazduha za hlađenje budu čisti i bez otpadaka. Blokirani ulazi za vazduh i ostaci mogu dovesti do pregrevanja ili rizika od požara.

• Tokom rukovanja kosilicom za travu, uvek nosite neklizajuću i zaštitnu obuću. Ne rukujte kosilicom za travu bosi ili u otvorenim sandalama. Ovo smanjuje mogućnost povrede stopala usled kontakta sa pokretnim sečivom.

• Tokom rukovanja kosilicom za travu, uvek nosite duge pantalone. Izložena koža povećava verovatnoću povrede od izbačenih predmeta.

• Ne rukujte kosilicom za travu u mokroj travi. Hodajte, nikada ne trčite. Ovo smanjuje rizik od klizanja i pada koji može dovesti do telesnih povreda.

• Ne rukujte kosilicom za travu na preterano strmim padinama. Ovo smanjuje rizik od gubitka kontrole, klizanja i pada koji može dovesti do telesnih povreda.

• Kada radite na nagibima, uvek pazite gde stajete, uvek radite popreko duž površine nagibe; nikada uz ili niz, i budite naročito pažljivi pri promeni pravca. Ovo smanjuje rizik od gubitka kontrole, klizanja i pada koji može dovesti do telesnih povreda.

• Budite izuzetno oprezni kada se krećete unazad ili vučete kosilicu za travu ka sebi. Uvek imajte na umu svoje okruženje. Ovo smanjuje rizik od saplitanja tokom rada.

• Ne dodirujte sečiva i druge opasne pokretne delove dok se još kreću. Ovo smanjuje rizik od povreda od pokretnih delova.

• Prilikom čišćenja zaglavljenog materijala ili čišćenja kosilice za travu, postarajte se da su svi prekidači za napajanje isključeni i da je akumulator isključen. Neočekivani rad kosilice za travu može dovesti do teških telesnih povreda.

1. Obuka

   • Operater mašine je odgovoran za sve nesreće ili opasnosti koje pretrpe druga lica ili njihova imovina.

   • Nemojte dozvoliti deci da koriste niti da se igraju mašinom, akumulatorom ili punjačem; lokalni propisi mogu da ograniče starost operatera.

   • Nemojte dozvoliti ljudima sa smanjenim fizičkim, senzornim ili mentalnim sposobnostima ni ljudima bez iskustva i znanja da koriste mašinu, akumulator ili punjač ako im nisu obezbeđena uputstva ili nadzor za bezbedno korišćenje i razumevanje opasnosti povezanih sa njihovim korišćenjem.

   • Pre korišćenja akumulatora i punjača pročitajte sva uputstva i oznake upozorenja na tim proizvodima.

2. Priprema

   • Zamenite sve oštećene ili nečitke nalepnice.

   • Koristite samo akumulator koji je predvidela kompanija Toro. Korišćenje druge dodatne opreme i priključaka bi moglo da poveća rizik od povrede i požara.

   • Uključivanje punjača u utičnicu koja nema odgovarajući napon može da izazove požar ili strujni udar. Za drugu vrstu veze koristite adapter za utikač priključka odgovarajuće konfiguracije za utičnicu.

   • Nemojte koristiti oštećeni ili izmenjeni akumulator ili punjač, jer mogu da se ponašaju nepredvidljivo i da izazovu požar, eksploziju ili rizik od povrede.

   • Ako je kabl za napajanje punjača oštećen, obratite se ovlašćenom serviseru kako biste ga zamenili.

   • Nemojte koristiti akumulatore koji nisu punjivi.

   • Za punjenje akumulatora koristite samo punjač koji je predvidela kompanija Toro. Punjač pogodan za jedan tip akumulatora može stvoriti rizik od požara kada se koristi sa drugim akumulatorom.

   • Punite akumulator samo u dobro provetrenom prostoru.

   • Nemojte izlagati akumulator ni punjač plamenu ili temperaturama iznad 68 °C.

   • Pridržavajte se svih uputstava za punjenje i nemojte puniti akumulator van temperaturnog opsega navedenog u uputstvima. U protivnom biste mogli da oštetite akumulator i povećate rizik od požara.

3. Rad

   • Držite se dalje od svih otvora za pražnjenje.

   • Pre pokretanja mašine deaktivirajte pogon samohodnog kretanja (ako je deo opreme).

   • Sprečite slučajno pokretanje – proverite da je dugme za elektrostart uklonjeno iz paljenja pre nego što povežete akumulator i rukujete mašinom.

   • Zaustavite mašinu, uklonite dugme za električno pokretanje, uklonite akumulator iz mašine i sačekajte da se svi pokreti zaustave pre servisiranja ili čišćenja mašine.

   • Uklonite akumulator i dugme za elektrostart sa mašine kad god je ostavljate bez nadzora ili pre nego što menjate dodatnu opremu.

   • Nemojte usmeravati materijal za pražnjenje ka bilo kome. Izbegavajte pražnjenje materijala uz zid ili prepreku; materijal bi mogao da se odbije ka vama. Zaustavite sečivo(a) kada prelazite šljunkovite površine.

   • Pazite na rupe, brazde, izbočine, kamenje ili druge skrivene predmete. Neravan teren može da dovede do toga da izgubite ravnotežu ili uporište.

   • Ako mašina udari u neki predmet ili počne da vibrira, odmah isključite mašinu, uklonite dugme za elektrostart, uklonite akumulator i sačekajte da se svako kretanje zaustavi pre nego što pregledate mašinu u potrazi za oštećenjem. Obavite sve potrebne popravke pre nego što nastavite sa radom.

   • Zaustavite mašinu i uklonite dugme za elektrostart pre utovarivanja mašine radi transporta.

   • U uslovima zloupotrebe, može doći do ispuštanja tečnosti iz akumulatora; izbegavajte da dođete u dodir sa njom. Ako slučajno dođete u dodir sa tečnošću, isperite vodom. Ako tečnost dođe u dodir sa vašim očima, potražite lekarsku pomoć. Tečnost ispuštena iz akumulatora može da izazove iritaciju ili opekotine.

4. Održavanje i skladištenje

   • Zaustavite mašinu, uklonite dugme za električno pokretanje, uklonite akumulator iz mašine i sačekajte da se svi pokreti zaustave pre servisiranja ili čišćenja mašine.

   • Nemojte pokušavati da popravite mašinu drugačije nego kako je navedeno u uputstvima. Pozovite ovlašćenog servisera da izvrši servisiranje mašine uz korišćenje identičnih zamenskih delova.

   • Tupo sečivo naoštrite sa obe strane da biste održali ravnotežu. Očistite sečivo i pobrinite se da bude izbalansirano.

   • Kada servisirate sečivo, imajte na umu da sečivo i dalje može da se pomera čak i ako je izvor napajanja isključen.

   • Za najbolje performanse, koristite samo originalne zamenske delove i dodatnu opremu kompanije Toro. Drugi zamenski delovi i dodatna oprema mogu biti opasni i njihovo korišćenje može da poništi garanciju za proizvod.

   • Održavajte mašinu – za najbezbednije performanse održavajte oštrice oštrim i čistim. Vodite računa da ručke budu suve, čiste i da na njima nema ulja i maziva. Držite štitnike na mestu i u ispravnom stanju. Održavajte sečiva oštrim. Koristite isključivo identična zamenska sečiva.

   • Ako nije navedeno u uputstvima, pozovite ovlašćenog servisera da popravi ili zameni oštećeni štitnik ili deo.

   • Kada se akumulator ne koristi, držite ga dalje od metalnih predmeta kao što su spajalice, novčići, ključevi, ekseri i zavrtnji koji mogu uspostaviti vezu između terminala. Kratak spoj terminala akumulatora može da izazove opekotine ili požar.

   • Često proveravajte pritegnutost zavrtnjeva za montiranje sečiva i motora.

   • OPREZ – Zloupotrebljen akumulator može predstavljati rizik od požara ili hemijskih opekotina. Nemojte rasklapati akumulator. Nemojte zagrevati akumulator iznad 68 °C niti ga spaljivati. Zamenite akumulator isključivo originalnim akumulatorom kompanije Toro; korišćenje druge vrste akumulatora može dovesti do požara ili eksplozije. Držite akumulatore van domašaja dece i u originalnom pakovanju dok ne budete spremni da ih koristite.

   • Nemojte odlagati akumulator bacanjem u vatru. Ćelija bi mogla da eksplodira. Proverite da li lokalni propisi navode specijalna uputstva za odlaganje.

Делови потребни за овај поступак:

Po želji možete montirati punjač na zid uz pomoć rupa u obliku ključaonice na poleđini punjača koje služe za postavljanje na zid.

Montirajte ga u zatvorenom prostoru (kao što je garaža ili drugo suvo mesto), blizu utičnice za struju, a van domašaja dece.

Pogledajte Слика 3 za pomoć kod montaže punjača.

Prevucite punjač preko zavrtanja postavljenih na odgovarajuća mesta kako biste ga pričvrstili (zavrtnji se ne isporučuju uz proizvod).

Слика 3

Делови потребни за овај поступак:

Important: Uklonite i odložite zaštitnu plastiku kojom je kosilica pokrivena i sve ostale plastike i omote sa mašine.

Note: Skinite gumeni čep sa sklopa ručke pre nego što umetnete gornji deo ručke u donji deo ručke. Ti čepovi se stavljaju u proizvodnji da bi se sprečilo oštećenje kablova.

1. Montirajte sklop gornjeg dela ručke na donji deo ručke i pričvrstite ga pomoću 2 zavrtnja i 2 kontranavrtke kako je prikazano na Слика 4.



   Слика 4

2. Povucite pologu za otpuštanje ručke prema gornjem delu ručke da otpustite blokadu ručke (Слика 5).

3. Pomerite ručku unazad u položaj za rad i pustite polugu za otpuštanje ručke (Слика 5).

   Note: Pazite da ručka nalegne na mesto.



   Слика 5

Ne morate podmazivati mašinu; svi ležajevi su fabrički podmazani za ceo radni vek mašine.

Important: Za pravilno postavljanje sečiva potreban je moment-ključ. Ako nemate moment-ključ ili se ne usuđujete da sami obavite ovaj postupak, obratite se ovlašćenom serviseru.

Ako je sečivo oštećeno ili napuklo, odmah ga zamenite. Ako je oštrica tupa ili zarezana, naoštrite je i izbalansirajte ili je zamenite.

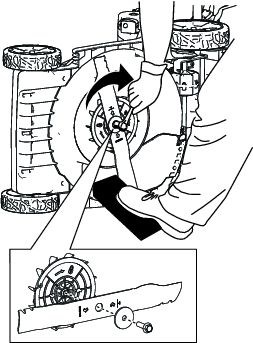

1. Uklonite bezbednosni ključ i akumulator iz mašine.

2. Upotrebite drveni blok da držite sečivo stabilnim (Слика 24).

3. Uklonite zavrtanj sečiva, podlošku i sečivo; sačuvajte podlošku i zavrtanj sečiva (Слика 24).

4. Postavite novo sečivo, podlošku i zavrtanj sečiva (Слика 25).

   Important: Postavite zaobljene krajeve sečiva tako da budu usmereni nagore ka kućištu mašine.

5. Pomoću moment-ključa zategnite zavrtanj sečiva na 35 N∙m.

Слика 24

Слика 25

Important: Nakon uklanjanja, pokrijte terminale akumulatora lepljivom trakom predviđenom za teške uslove rada. Nemojte pokušavati da uništite ili rasklopite akumulator, niti da skinete bilo koji od njegovih delova.

Obratite se lokalnoj opštini ili ovlašćenom serviseru ili distributeru za više informacija o tome kako da odgovorno reciklirate akumulator.

	Litijum-jonski akumulatori sa oznakom Call2Recycle mogu da se predaju za reciklažu kod bilo kojeg ovlašćenog prodavca ili u pogonu za recikliranje akumulatora u okviru programa Call2Recycle (samo za SAD i Kanadu). Da biste pronašli najbližeg ovlašćenog prodavca ili pogon, pozovite 1-800-822-8837 ili posetite www.call2recycle.org.
	Litijum-jonski akumulator označen pečatom High Energy Battery (HEB) koji je ovde prikazan, i svi 60 V Flex-Force akumulatori od 6,0 Ah ili veći, mogu se reciklirati kod bilo kog dilera ili prodavca koji učestvuje u Call2Recycle HEB programu. Da biste pronašli najbližeg dilera ili prodavca koji učestvuje u programu, posetite www.hebattery.org.

Ako ne možete da pronađete obližnjeg prodavca ili postrojenje koje učestvuje u programu ili imate pitanja o tome za koji program reciklaže se akumulator može kvalifikovati, posetite lokaciju za korisničku podršku navedenu u uputstvu za upotrebu alata/opreme za više informacija o tome kako da odgovorno reciklirate akumulator.

Ako se nalazite van SAD i Kanade, obratite se ovlašćenom servisnom centru ili distributeru za više informacija o tome kako da odgovorno reciklirate akumulator.
