Menülere Genel Bakış

InfoCenter ekran menü sistemine erişmek için ana ekrandayken geri düğmesine basın. Ana menüye yönlendirilirsiniz. Menülerdeki seçeneklere genel bir bakış için aşağıdaki tabloları inceleyin.

Protected under Protected Menus (Korumalı Menüler Altında Korunuyor)—sadece PIN kodu girilerek erişilebilir

Ana Menü

Menü Öğesi	Açıklama
Set Rates (Oranları Ayarla)	Ön ayar ve takviye oranlarını ayarlar.
Settings (Ayarlar)	Ekran konfigürasyon değişkenlerini özelleştirin ve değiştirin.
Machine Settings (Makine Ayarları)	Makine değişkenlerini yapılandırın.
Calibration (Kalibrasyon)	Akış ölçer ve hız sensörünün kalibrasyonuna yardımcı olur.
Service (Servis)	Kullanım saatleri ve arızalar gibi makineyle ilgili bilgileri içerir.
Diagnostics (Arıza Teşhis)	Her bir makine anahtarının, sensörünün ve kontrol çıkışının durumunu gösterir. Hangi makine kontrollerinin açık hangilerinin kapalı olduğunu hızlıca gösteren bu menüyü kullanarak bazı sorunları giderebilirsiniz.
Hakkında	Makinenizin model numarasını, seri numarasını ve yazılım sürümünü listeler.

Set Rates (Oranları Ayarla)

Menü Öğesi	Açıklama
Active Rate (Aktif Oran)	O anda kullanılmakta olan oranı görüntüler.
Rate 1 (Oran 1)	Önceden ayarlanmış bir oran belirler.
Rate 2 (Oran 2)	Önceden ayarlanmış bir oran belirler.
Boost (Takviye)	Etkin orana eklenecek bir yüzde ayarlar.

Settings (Ayarlar)

Menü Öğesi	Açıklama

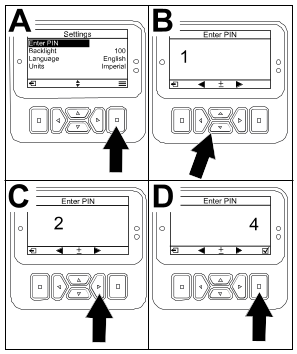

Enter PIN (PIN Girin)	Şirketinizin bir PIN koduyla yetkilendirdiği bir kişinin (denetmen/bakım teknisyeni) korumalı menülere erişebilmesine imkan tanır.
Protect Settings (Ayarları Koru)	Korunan ayarlardaki ayarların değiştirilebilmesine imkan tanır.
Reset Defaults (Varsayılanlara Sıfırla)	Varsayılan değerlere sıfırlar.
Backlight (Arka Plan Aydınlatması)	LCD ekranın parlaklığını kontrol eder.
Language (Dil)	Ekranda kullanılan dili kontrol eder.
Units (Birimler)	Ekranda kullanılan birimleri kontrol eder (İngiliz, Turf veya Metrik).

Machine Settings (Makine Ayarları)

Menü Öğesi	Açıklama
Tank (Depo)	Depo hacmini, depo seviyesi düşük uyarısını ve önceden ayarlanmış karıştırma değerini ayarlar.
Booms (Boom’lar)	Boom genişliklerini ayarlar.
Geolink	Uydu navigasyonu seçeneği.
Reset (Sıfırla)	Makine değerlerini sıfırlar.

Calibration (Kalibrasyon)

Menü Öğesi	Açıklama
Flow Calibration (Akış Kalibrasyonu)	Akış ölçeri kalibre eder.
Speed Calibration (Hız Kalibrasyonu)	Hız sensörünü kalibre eder.
Test Speed (Test Hızı)	Kalibrasyon için test hızını ayarlar.
Manual Cal Entry (Manuel Kalibrasyon Girişi)	Kalibrasyonu manuel olarak girmenizi sağlar.
Use Default Flow Calibration? (Varsayılan Akış Kalibrasyonu Kullanılsın mı?)	Akış kalibrasyonunu, gerçek hacme değil varsayılan hesaplanmış ortalamaya sıfırlar.
Use Default Speed Calibration? (Varsayılan Hız Kalibrasyonu Kullanılsın mı?)	Hız kalibrasyonunu, gerçek hıza değil varsayılan hesaplanmış ortalamaya sıfırlar.

Service (Servis)

Menü Öğesi	Açıklama
Hours (Toplam Saat)	Makinenin, motorun ve PTO’nun açık olduğu toplam saat sayısının yanı sıra makinenin nakliyede geçirdiği toplam saat sayısını ve servis zamanını listeler.
Flow Rate (Akış Hızı)	Güncel akış miktarını görüntüler.

Diagnostics (Arıza Teşhis)

Menü Öğesi	Açıklama
Pumps (Pompalar)	Pompa girişleri, geçici durulama ve zamanlanmış durulama seçeneklerine erişim sağlar.
Booms (Boom’lar)	Boom girişlerine ve çıkışlarına erişim sağlar.
Engine Run (Motor Çalıştırma)	Motor çalıştırma giriş ve çıkışlarına erişim sağlar.
Faults (Arızalar)	Makinedeki en son arızaları görüntüler. Daha fazla bilgi için Servis Kılavuzu'na bakın veya yetkili Toro distribütörünüzle iletişime geçin.

Hakkında

Menü Öğesi	Açıklama
Model	Makinenin model numarasını gösterir.
SN	Makinenin seri numarasını gösterir.
S/W Revision (Yazılım Versiyonu)	Birincil kontrol ünitesinin yazılım versiyonunu gösterir.
XDM-4400	InfoCenter'ın yazılım versiyonunu gösterir.
CAN Statistics (CAN İstatistikleri)	CAN Veri Yolunu görüntüler

Korumalı Menüler

Püskürtme Deposu Alarmının Ayarlanması

1. Makine Ayarları'nı seçin.
2. Depo öğesini seçin.
3. Depo Limiti öğesini seçin.
4. Püskürtme makinesi çalışırken uyarının görüntüleneceği depodaki minimum miktarı girmek için yön düğmelerini kullanın.

Boom Boyutlarının Ayarlanması

1. Makine Ayarları'nı seçin.
2. Boomlar'ı seçin.
3. Güncellemek istediğiniz boom'u seçin.
4. Boom boyutunu 2,5 cm'lik artışlarla değiştirmek için yön düğmelerini kullanın.

Varsayılan Ayarlara Sıfırlama

1. Makine Ayarları'nı seçin.
2. Varsayılanlara Sıfırla öğesini seçin.

Püskürtme Deposu Hacminin Girilmesi

1. Makine Ayarları'nı seçin.
2. Depo öğesini seçin.
3. Hacim öğesini seçin.
4. Depo hacmini artırmak veya azaltmak için düğmeye basın.
   1. Hacmi ±10 (ABD birimleri için) veya ±25 (metrik birimler için) birimlik adımlarla ayarlamak için yukarı/aşağı yön düğmelerine basın.
   2. Hacmi 1 birimlik artışlarla ayarlamak için sol/sağ yön düğmelerine basın.

Önceden Ayarlanmış Karıştırma Değerini Ayarlama

1. Püskürtme makinesi için püskürtme yapmayı planladığınız hedef basıncı belirleyin.
   Örneğin: 2,76 bar (40 psi). Aşağıdaki gösterge paneline monte edilmiş püskürtme makinesi basınç göstergesinde görüntülenen basıncı kaydedin.

   Püskürtme makinesi basıncı:

2. Aşağıdaki formülü kullanarak başlangıç karıştırma ön ayar basıncını hesaplayın.
   Püskürtme makinesi çalışma basıncı x 1,5 ila 2,0 = başlangıç karıştırma ön ayar basıncı.

   Örnek: püskürtme makinesi hedef basıncı 2,76 bar (40 psi) x 1,5 = başlangıç karıştırma ön ayar basıncı 4,1 (60 psi)

   Örnek: püskürtme makinesi hedef basıncı 2,76 bar (40 psi) x 2,0 = başlangıç karıştırma ön ayar basıncı 5,5 bar (80 psi)

   Hesaplamanızı buraya kaydedin:

3. Ana bölüm düğmesi Kapalı konumunda ve motor gazı makineyi çalıştırmayı düşündüğünüz motor devrine ayarlı iken, önceden ayarlanmış karıştırma değerini püskürtme makinesinin sistem basıncı belirlenen hedef püskürtme basıncının 1,5 ila 2,0 katı arasında olacak şekilde ayarlayın.
   Örneğin, 2,76 bar'da (40 psi) püskürtme yapıyorsanız, başlangıçta Önceden Ayarlanmış Karıştırmayı 4,1 ila 5,5 bar'lık (60 ila 80 psi) bir sistem basıncı elde edecek şekilde ayarlayın.

   Not: Püskürtme makinesi deposundaki kimyasallar köpürüyorsa, tank karıştırma işlevi çalışırken sistem basıncını azaltmak için önceden ayarlanmış karıştırma değerini gerektiği kadar düşürün.
4. Karıştırma seçeneğine gidin ve bu işlevi seçin.
5. Gösterge paneline monte edilmiş püskürtme makinesi basınç göstergesini izlerken, püskürtme basıncı yukarıda hesaplanan başlangıç karıştırma ön ayar basıncına gelene kadar düğmelere basarak ön ayar değerini yükseltin veya düşürün.
   Not: Önceden ayarlanmış karıştırma değerini ayarlarken 586 kPa’lık (85 psi) püskürtme makinesi sistem basıncını aşmayın.

   Not: Karıştırma işlemi depodaki kimyasalın köpürmesine neden olmuyorsa, önceden ayarlanmış karıştırma değerini daha yükseğe ayarlayabilirsiniz. Karıştırma işlemi depodaki kimyasalın köpürmesine neden oluyorsa, karıştırma değerini düşürmeniz gerekebilir.
6. Ayarı kaydedin, Depo ekranından çıkın ve Ayarlar ekranına dönün.

Toplam ve Alt Alan Ekranları

Akışın Kalibre Edilmesi

1. Uygun ölçekli kabı kullanarak akış kalibrasyonunu gerçekleştirin.

Akış Kalibrasyon Tipinin Değerlendirilmesi

1. Püskürtme düzeninize göre hangi kalibrasyon türünü gerçekleştireceğinizi değerlendirin.

Akış Testi için Hazırlık

1. Kullanmayı düşündüğünüz nozulların aktif püskürtme (aşağı) konumunda olduğundan emin olun.

   Önemli

   Aktif konumdaki tüm nozullar aynı renkte olmalıdır.



   Not: En iyi sonuçlar için, aktif konumdaki nozulların yıpranma düzeyi yaklaşık olarak aynı olmalıdır.

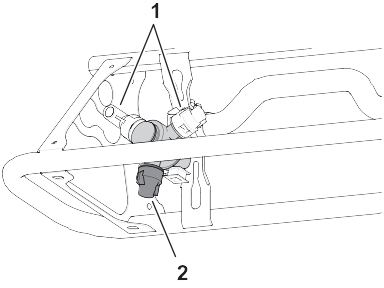

   G192604s

   1. Yedek nozul konumu
   2. Aktif püskürtme konumu
2. Akış seçeneğine gidin.
3. Akış kalibrasyonu seçeneğini seçin.
4. Püskürtme makinesi deposunu yarıya kadar, yani 600 litre su ile doldurun.
   Not: Akış kalibrasyonunu iptal edebilirsiniz. Akış kalibrasyonunu iptal ettiğinizi onaylayan bir mesaj görüntülenir.
5. Park frenini etkinleştirin.
6. Motoru başlatın ve dıştaki bölümleri yere indirin.
7. Pompa anahtarını Açık konumuna getirin.

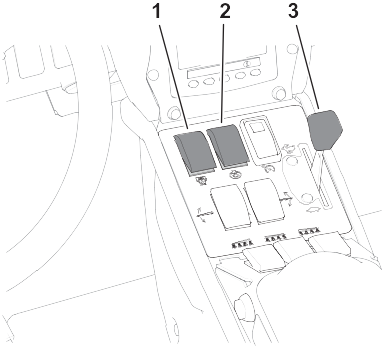

   G192636s

   1. Püskürtme makinesi pompa düğmesi
   2. Karıştırma düğmesi
   3. Gaz kolu
8. Gazı Hızlı konumuna getirin ve motorun 10 dakika çalışmasına izin verin.

   Önemli

   Kalan akış kalibrasyonu adımlarına geçmeden önce hidrolik sistemi çalışma sıcaklığına getirmeniz gerekir.



Yakalama Testi için Hazırlık

1. Bir sonraki adıma geçin.
2. Aktif püskürtme konumuna takılı nozulları seçin.
   • Belirtilen akış hızlarıyla eşleşen nozul renklerine sahip makineler için, aktif püskürtme konumuna takılı nozulların rengini seçin.
   • Belirtilen akış hızlarıyla uyuşmayan nozul renklerine sahip makineler için, aktif püskürtme konumunda takılı nozulların akış hızını (litre / dakika) seçin.
3. Bir sonraki adıma geçin.
4. Püskürtme modu düğmesini manuel konuma getirin.
5. Bölüm baypas kısma valfinin düğmesini kapalı konuma çevirin.
6. Karıştırma düğmesini Kapalı konumuna getirin ve gazı Hızlı konumuna ayarlayın.
7. Bir sonraki adıma geçin.

Püskürtme Makinesi Bölümlerinin Yakalama Testi için Hazırlanması

1. Püskürtme makinesi bölümü düğmelerini aşağıdaki şekilde ayarlayın:
   Not: Akış Testi için Hazırlık bölümüne bakın.

   • 3 püskürtme makinesi bölümü kalibrasyonu için sol, orta ve sağ bölüm düğmelerini seçin.

     Önemli

     Bu kalibrasyonu yapmanız gerekir.


   • 2 püskürtme bölümünde kalibrasyon işlemi için, daha önce belirlediğiniz püskürtme bölümlerine ait 2 püskürtme bölümü düğmesini seçin.
     Not: Bu isteğe bağlı kalibrasyonu, 3 püskürtme makinesi bölümü kalibrasyonunu gerçekleştirdikten sonra gerçekleştirin.
   • 1 püskürtme makinesi bölümünde kalibrasyon işlemi için, daha önce belirlediğiniz püskürtme makinesi bölümüne ait sol, orta veya sağ bölüm düğmesini seçin.
     Not: Bu isteğe bağlı kalibrasyonu, 3 püskürtme makinesi bölümü kalibrasyonunu ve 2 püskürtme makinesi bölümü kalibrasyonunu gerçekleştirdikten sonra gerçekleştirin.
2. Bir sonraki adıma geçin.
3. Aşağıdaki Testi Tekrarla ekranında, püskürtme makinesi bölümü yakalama testini başlatmak için düğmeye basın.

Püskürtme Makinesi Bölümleri Yakalama Testinin Gerçekleştirilmesi

1. Ana bölüm düğmesini Açık konumuna getirin.
2. Uygulama miktarı düğmesini kullanarak, püskürtme makinesi sistem basıncını yaklaşık 276 kPa’ya (40 psi) ayarlayın.

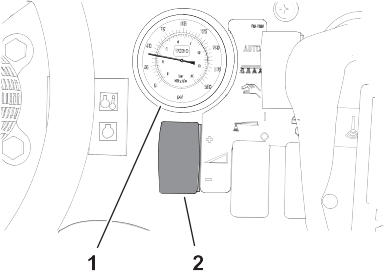

   G192699s

   1. Basınç göstergesi (püskürtme sistemi)
   2. Uygulama miktarı düğmesi
3. Ana bölüm anahtarını Kapalı konumuna getirin.
4. Yakalama testi izleme ekranında, boom sayısını ve nozul rengini onaylayın ve 3 numaralı düğmeye basarak yakalama testini başlatın.
   Not: Makinenin arkasına geçmek ve yakalama testi süresi boyunca ölçekli yakalama kabını püskürtme nozülünün altına yerleştirmek için 14 saniyeniz vardır.

   Not: Püskürtme sistemi; bölüm valfini otomatik olarak açar, püskürtme nozulları yakalama testi süresi boyunca püskürtme yapar ve püskürtme sistemi bölüm valfini otomatik olarak kapatır.
5. Püskürtme akışı durana kadar, püskürtme makinesi nozülünden çıkan suyu yakalayın.


   G193177
6. Ölçekli kabı düz bir yüzeye yerleştirin ve sıvı hacmini not edin.

   Önemli

   Ölçekli kabı okurken, kabı düz bir yüzeye koymanız gerekir.



   Önemli

   Ölçekli kabı okurken, kaptaki sıvı hacmini sıvı-yüzey eğrisinin en alt noktasında okuyun.



   Önemli

   Ölçekli kaptaki sıvı hacminin okunmasında yapılacak küçük hatalar, püskürtme makinesi kalibrasyonunun doğruluğunu önemli ölçüde etkiler.

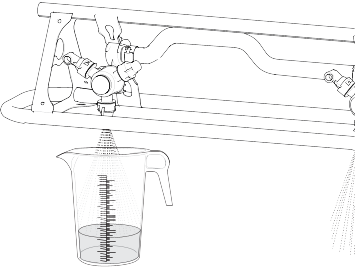

   G193416s

   1. Sıvı-yüzey eğrisinin en yüksek noktası (ölçümü buradan yapmayın)
   2. Sıvı-yüzey eğrisinin en alçak noktası (ölçümü buradan yapın)
   3. Düz yüzey
7. Ölçekli toplama kabındaki sıvı hacmini, ekranda görüntülenen Hedef Hacim ile karşılaştırın.
   Not: Dereceli toplama kabındaki sıvı hacminin, ekranda görüntülenen Hedef Hacmin ±7,4 ml aralığında olması gerekir.
8. Ölçekli yakalama kabındaki sıvı seviyesi hedef hacimden 7,4 ml (¼ fl oz) fazla veya 7,4 ml (¼ fl oz) az ise aşağıdakilerden birini gerçekleştirin:
   • Ölçekli yakalama kabındaki sıvı hacmi, ekranda görüntülenen Hedef Hacmin ±7,4 ml aralığında ise bir sonraki adıma geçin.
   • Hacim çok düşükse, püskürtme makinesi sistem basıncını yükseltmek için uygulama hızı düğmesini kullanın ve bir sonraki adıma geçin.
   • Hacim çok yüksekse, püskürtme makinesi sistem basıncını düşürmek için uygulama hızı düğmesini kullanın ve bir sonraki adıma geçin.
9. Ölçekli yakalama kabındaki sıvı hacmi, ekranda görüntülenen Hedef Hacmin ±7,4 ml aralığında olana kadar adımları tekrarlayın.

Kalibrasyon Hesaplamasının Yapılması

1. Ana bölüm düğmesini Açık konumuna getirin.
2. Kalibrasyon hesaplamasını başlatmak için düğmeye basın.
   Not: Ekranda kalibrasyon devam ediyor ekranı görüntülenir.

   Not: Püskürtme makinesi bölümleri, makine kalibrasyon düzeltmesini hesaplarken 3 dakika boyunca püskürtme yapar.
3. Kalibrasyon işlemi sona erdiğinde, aşağıdaki mesajlardan biri görüntülenir:
   • Akış kalibrasyonunun başarılı olduğunu onaylayan bir mesaj.
   • Akış kalibrasyonunun başarısız olduğunu belirten bir mesaj.
     Kalibrasyon değeri sınırların dışındaysa, yetkili servis merkezinize başvurun; aksi takdirde, hata mesajını gözden geçirin ve kalibrasyon adımlarını tekrarlayın.
4. Gazı Boş konumuna getirin, motoru kapatın ve kontak anahtarını çıkarın.

2 Püskürtme Makinesi Bölümünün Kalibre Edilmesi

1. Eğer 2 püskürtme makinesi bölümü kalibrasyonunu gerçekleştirmeniz gerekmiyorsa, Kalibrasyon ekranına geri dönün.
2. Belirtilen kalibrasyonu yapmanız gerekiyorsa, püskürtme makinesini yakalama testi için hazırlayın.
   Not: Yalnızca daha önce belirlediğiniz püskürtme makinesi bölümü düğmelerini Açık konumuna ayarlayacaksınız.

1 Püskürtme Makinesi Bölümünün Kalibre Edilmesi

1. Eğer 1 püskürtme makinesi bölümü kalibrasyonunu gerçekleştirmeniz gerekmiyorsa, Kalibrasyon ekranına geri dönün.
2. Belirtilen kalibrasyonu yapmanız gerekiyorsa, püskürtme makinesini yakalama testi için hazırlayın.
   Not: Yalnızca daha önce belirlediğiniz püskürtme makinesi bölümü düğmelerini Açık konumuna ayarlayacaksınız.

Hız Kalibrasyonu için Hazırlık

1. Püskürtme makinesi deposunu yarıya kadar, yani 600 litre su ile doldurun.
2. Çim kaplı bir test alanı üzerinde bir başlangıç çizgisi işaretleyin.
3. Bir mesafe ölçme tekerleği kullanarak 45 ila 152 m mesafeyi işaretleyin; ölçtüğünüz mesafeyi aşağıya kaydedin.
   Not: Test mesafesinin 92 ila 152 m arasında olması daha iyi kalibrasyon sonucu elde etmenizi sağlar.

   Mesafe:

4. Çim kaplı test alanı üzerinde bir bitiş çizgisi işaretleyin.
5. Girilen mesafe değerini değiştirmek için ekrandaki düğmeleri kullanın.

Hız Kalibrasyonunun Gerçekleştirilmesi

1. Ön lastikleri başlangıç çizgisine hizalamak için makineyi hareket ettirin.
2. Makinenin orta konsolunda, 3 bölüm valfinin düğmelerinin Kapalı konumunda olduğundan emin olun.
3. Başlamak için ekrandaki düğmeye basın ve bitiş çizgisine doğru sürün.
   Ölçülen mesafe değeri yükselmelidir.
4. Makinenin ön lastiği bitiş çizgisine geldiğinde Bitti ibaresinin altındaki düğmeye basın.
   Not: Ölçülen mesafe değeri ile girilen mesafe değeri eşleşmezse, püskürtme sisteminin bilgisayarı ölçülen mesafe değerini otomatik olarak düzeltir.
5. Kalibrasyon işlemi sona erdiğinde, aşağıdaki mesajlardan biri görüntülenir:
   • Akış kalibrasyonunun başarılı olduğunu onaylayan bir mesaj.
   • Akış kalibrasyonunun başarısız olduğunu belirten bir mesaj.
     Kalibrasyon değeri sınırların dışındaysa, yetkili servis merkezinize başvurun; aksi takdirde, hata mesajını gözden geçirin ve kalibrasyon adımlarını tekrarlayın.
6. Gazı Yavaş konumuna getirin, motoru kapatın ve kontak anahtarını çıkarın.
