Kit de alarme de segurança

1. Estacione a máquina numa superfície nivelada.

2. Certifique-se de que o travão de estacionamento se encontra engatado.

3. Desligue o motor e retire a chave da ignição.

4. Rode o interruptor de desligar a bateria para a posição DESLIGAR.

Peças necessárias para este passo:

1. Utilize 2 parafusos de carroçaria (¼ pol. x ¾ pol.) e duas porcas flangeadas (¼ pol.) para prender o alarme dao suporte de montagem (Figura 1).



   Figura 1

   1. Parafuso de carroçaria (¼ pol. x 3/4 pol.)
   2. Suporte de montagem
   3. Alarme
   4. Porca flangeada (¼ pol.)

2. Utilize as porcas existentes no alarme para prender os terminais de anel da cablagem ao alarme (Figura 2).



   Figura 2

   1. Porca
   2. Terminal de anel

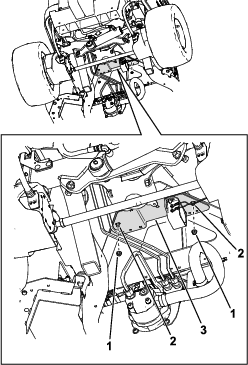

3. Utilize 2 parafusos de carroçaria (5/16 pol. x ¾ pol.) e duas porcas de bloqueio (5/16 pol.) para prender o suporte de montagem da buzina à estrutura da unidade de tração (Figura 3).



   Figura 3

   1. Porca
   2. Parafuso
   3. Suporte de montagem

4. Utilize uma braçadeira de cabos e um fixador de pressão para prender a cablagem à estrutura da máquina (Figura 4).



   Figura 4

   1. Braçadeira de cabos
   2. Fixador de pressão
   3. Cablagem

5. Levante o capot e encaminhe a perna da cablagem (Figura 5) em direção aos conectores acima da tampa do depósito hidráulico e ligue-a ao conector da cablagem da máquina identificado com DRIVING LIGHT KIT POWER.



   Figura 5

   1. Perna da cablagem

Realize os seguintes passos para assegurar que o alarme de segurança está a trabalhar.

1. Rode o interruptor de desligar a bateria para a posição LIGAR.

2. Sente-se no banco do operador, aperte o cinto, ligue a máquina e pressione a parte inferior do pedal de tração para mover a unidade de tração em marcha-atrás.

3. Oiça o alarme.
