Sats med skärskiva och avståndsskydd

Robotgräsklippare i Turf Pro™-serien

Förbereda maskinen

  1. Tryck på den röda Stopp-knappen på maskinens baksida.
  2. Lyft upp maskinens främre och ställ maskinen på dess bakre del.
  3. Sätt strömbrytaren i läget av.

Montera skärskivan med avståndsskydd

Varning
Knivarna är vassa – kontakt med knivarna skulle kunna leda till allvarliga personskador.
Använd skärskyddshandskar och var försiktig när du byter ut eller rengör knivarna.

  1. Ta bort den befintliga skärskivan genom att rotera skivan tills skruven syns.
    Obs! Ta bort gräs eller skräp runt skärmotoraxeln om skruven inte syns.

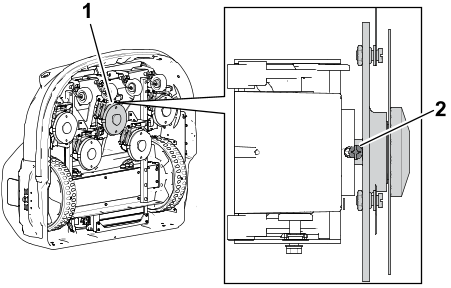

    Figur 1
    Graphic
    G551986
  2. Ta bort skruven och dra ut skivan från axeln.
    Obs! Gå vidare till steg om du återanvänder knivarna. Gå vidare till steg om du monterar nya knivar.

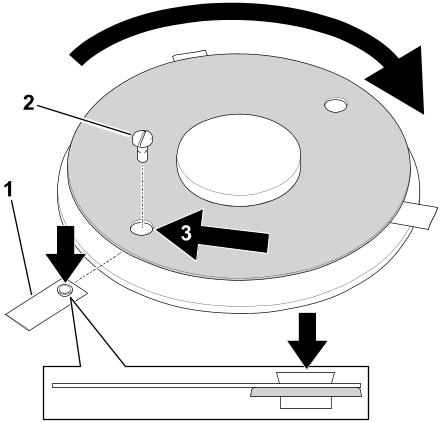

    3. Graphic
    G552078
  3. Rotera antifriktionsskivan på skärskivan så att hålen ligger i linje med knivskruvarna.
  4. Ta bort skruvarna som fäster knivarna på skärskivan. Avlägsna knivarna.
  5. Montera nya eller tidigare borttagna knivar på skärskivan med avståndsskydd. Dra åt skruvarna till 2 Nm.
    Obs! Rikta in knivarna enligt figuren.
    6. Graphic
    G552700
  6. Sätt löst in två skruvar i avståndsskyddsskivans huvud.

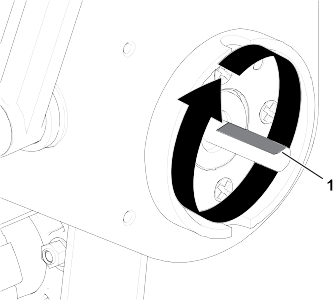

    7. Graphic
    G552702
  7. Vrid skärmotoraxeln så att axelns plana yta pekar uppåt.
  8. Skjut in skärskivans huvud över axeln.
  9. Dra åt den första skruven på den plana ytan av axeln, rotera sedan skärskivan och dra åt den andra skruven. Dra åt skruvarna till 1,7 Nm.
