Borstsats

Robotgräsklippare i Turf Pro™ 300- och 500-serien

Förbereda maskinen

  1. Tryck på den röda Stopp-knappen på maskinens baksida.
  2. Lyft upp maskinens främre och ställ maskinen på dess bakre del.
  3. Sätt strömbrytaren i läget av.

Montera borstsatsen

Delar som krävs
2
Hjulborste
2
Borstfäste
10
Skruv med brickskalle (M6 x 12,8 mm)

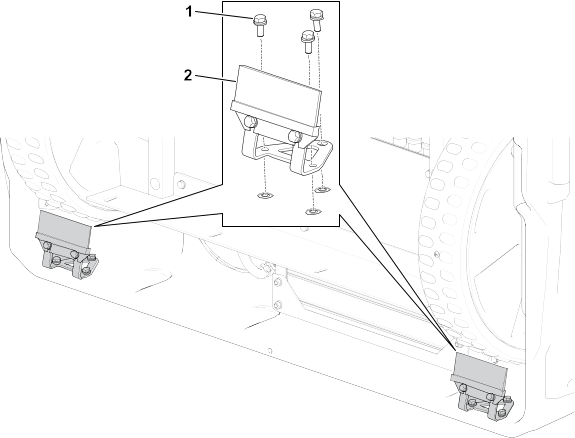

  1. Montera hjulborstarna på borstfästena med hjälp av fyra skruvar med brickskalle .
    Graphic
    G550851
    1. Skruv med brickskalle (4)
    2. Hjulborste (2)
    3. Borstfäste (2)

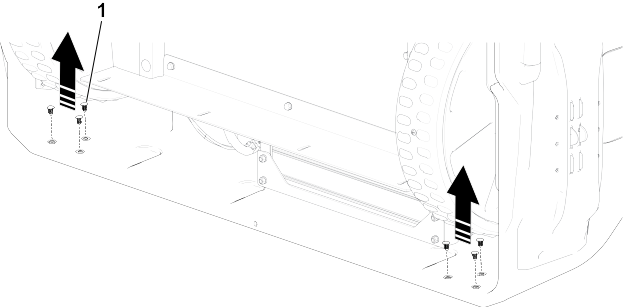

  2. Ta bort och släng de sex tryckfästelementen längst ner på maskinen.
    Graphic
    G550852
    1. Tryckfästelement
  3. Fäst borstarna på maskinen med sex skruvar med brickskalle.
    Graphic
    G550856
    1. Skruv med brickskalle (6)
    2. Hjulborste (2)
    4. Graphic
    G568743

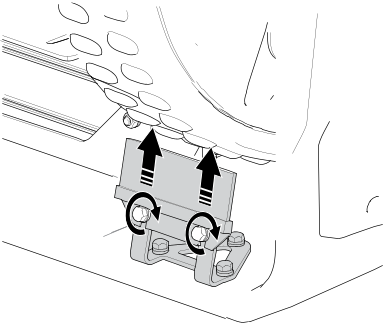

  4. Justera borstarna så att de kommer i kontakt med hjulen. Dra åt skruvarna.
