Børstesett

Turf Pro™ 300 og 500-seriene robotklipper

Klargjøre maskinen

  1. Trykk på den røde Stopp-knappen bak på maskinen.
  2. Løft opp fronten av maskinen for å stille den på bakenden.
  3. Vri strømbryteren til AV-stillingen.

Montering av børstesettet

Nødvendige deler
2
Hjulbørste
2
Børstebrakett
10
Skivehodebolt (M6 x 12,8 mm)
  1. Monter hjulbørstene til børstebrakettene ved hjelp av fire skivehodebolter .
    Graphic
    G550851
    1. Skivehodebolt (4)
    2. Hjulbørste (2)
    3. Børstebrakett (2)

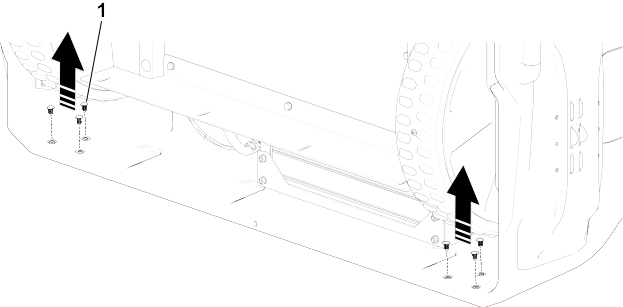

  2. Fjern og kast de seks innskyvbare festene nederst på maskinen.
    Graphic
    G550852
    1. Skyvefeste

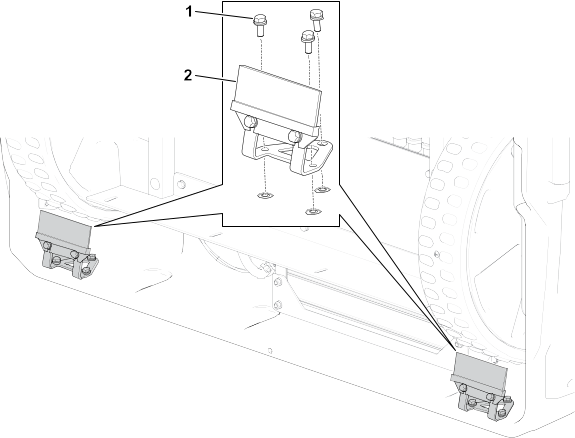

  3. Fest børstene til maskinen med seks bolter på skivehodet.
    Graphic
    G550856
    1. Skivehodebolt (6)
    2. Hjulbørste (2)

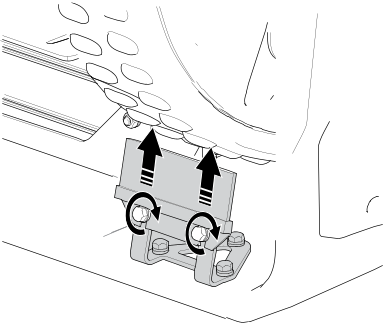

    4. Graphic
    G568743
  4. Juster børstene slik at de kommer i kontakt med hjulene. Stram til boltene.
