Kit de escova

Cortador robótico Turf Pro™ série 300 e 500

Preparação da máquina

  1. Prima o botão vermelho Stop na traseira da máquina.
  2. Levante a dianteira da máquina e apoie a máquina na própria traseira.
  3. Coloque o interruptor na posição Off (ligar).

Instalação do kit de escova

Peças necessárias
2
Escova da roda
2
Suporte da escova
10
Parafuso de cabeça de arruela (M6 x 12,8 mm)
  1. Monte as escovas das rodas nos suportes das escovas com 4 parafusos de cabeça de arruela .
    Graphic
    G550851
    1. Parafuso de cabeça de arruela (4)
    2. Escova da roda (2)
    3. Suporte da escova (2)

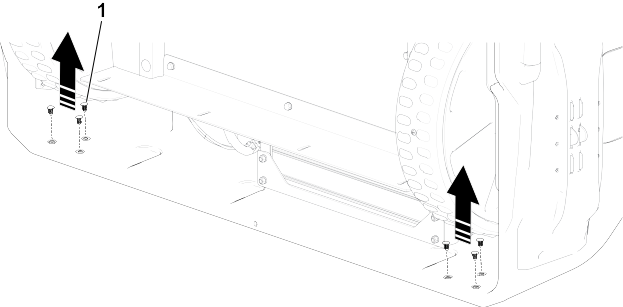

  2. Remova e descarte os 6 fixadores de pressão na parte inferior da máquina.
    Graphic
    G550852
    1. Fixador de pressão

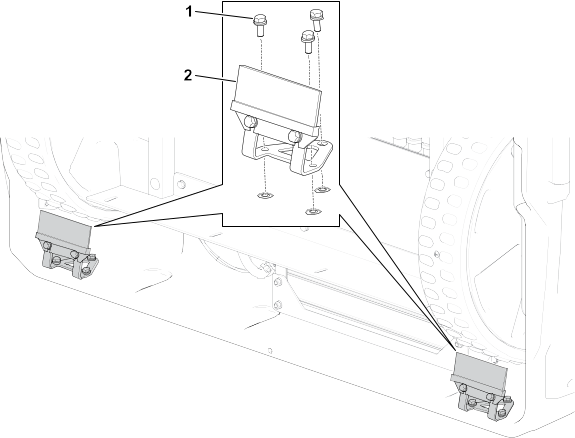

  3. Prenda as escovas das rodas na máquina com 6 parafusos de cabeça de arruela.
    Graphic
    G550856
    1. Parafuso de cabeça de arruela (6)
    2. Escova da roda (2)
    4. Graphic
    G568743

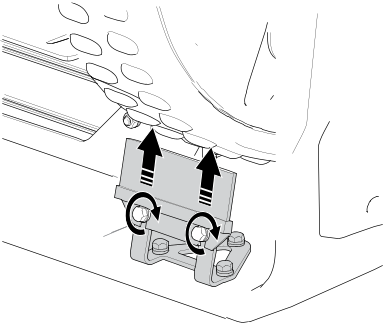

  4. Ajuste as escovas de forma a que toquem nas rodas. Aperte os parafusos.
