Kit brosses

Robot-tondeuse Turf Pro™ séries 300 et 500

Préparation de la machine

  1. Appuyez sur le bouton Stop rouge à l'arrière de la machine.
  2. Soulevez l'avant de la machine et mettez-la en appui sur l'arrière.
  3. Placez l'interrupteur Marche/Arrêt en position Arrêt.

Montage du kit brosses

Pièces nécessaires
2
Brosse de roue
2
Support de brosse
10
Boulon à embase (M6 x 12,8 mm)
  1. Montez les brosses des roues sur leurs supports à l'aide de 4 boulons à embase .
    Graphic
    G550851
    1. Boulon à embase (4)
    2. Brosse de roue (2)
    3. Support de brosse (2)

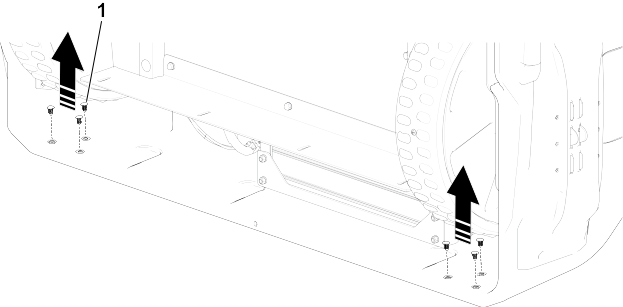

  2. Retirez et mettez au rebut les 6 fixations enfichables situées au bas de la machine.
    Graphic
    G550852
    1. Fixation enfichable

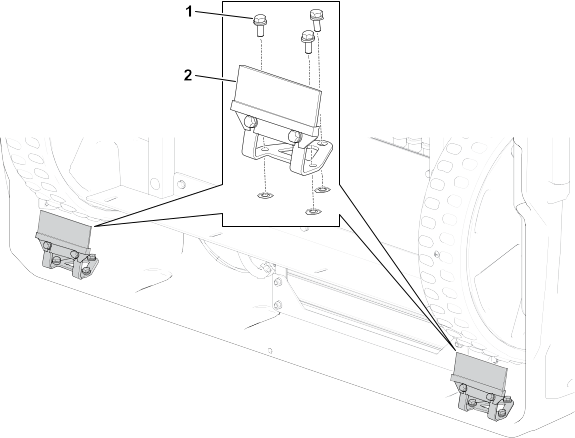

  3. Fixez les brosses sur la machine à l'aide de 6 boulons à embase.
    Graphic
    G550856
    1. Boulon à embase (6)
    2. Brosse de roue (2)
    4. Graphic
    G568743

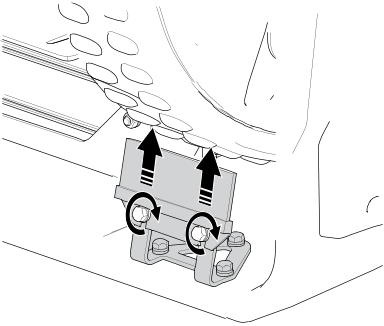

  4. Réglez les brosses de manière qu'elles touchent les roues. Serrez les boulons.
