Kit spazzole

Tosaerba robotizzato Turf Pro™ serie 300 e 500

Preparazione della macchina

  1. Premete il pulsante Stop rosso nella parte posteriore della macchina.
  2. Sollevate la parte anteriore della macchina e sistemate quest'ultima in piedi sulla sua parte posteriore.
  3. Spostate l'interruttore di accensione in posizione di spegnimento.

Montaggio del kit spazzole

Parti necessarie
2
Spazzola per ruota
2
Staffa della spazzola
10
Bullone a testa flangiata (M6 x 12,8 mm)
  1. Montate le spazzole per ruote sulle staffe delle spazzole utilizzando 4 bulloni a testa flangiata .
    Graphic
    G550851
    1. Bullone a testa flangiata (4)
    2. Spazzola per ruota (2)
    3. Staffa della spazzola (2)

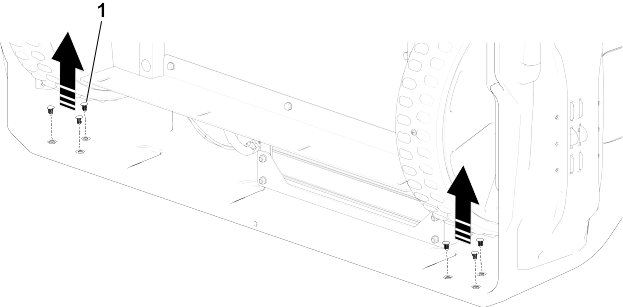

  2. Rimuovete ed eliminate le 6 chiusure a pressione sul fondo della macchina.
    Graphic
    G550852
    1. Chiusura a pressione

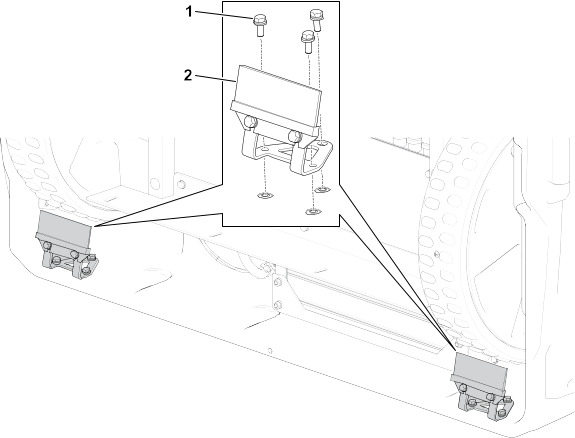

  3. Fissate le spazzole alla macchina utilizzando 6 bulloni a testa flangiata.
    Graphic
    G550856
    1. Bullone a testa flangiata (6)
    2. Spazzola per ruota (2)

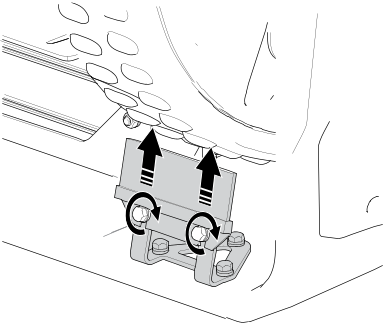

    4. Graphic
    G568743
  4. Regolate le spazzole in modo che siano a contatto con le ruote. Serrate i bulloni.
