Bürsten-Kit

Mähroboter der Serie Turf Pro™ 300 und 500

Vorbereiten der Maschine

  1. Betätigen Sie die rote Stopp-Taste auf der Rückseite der Maschine.
  2. Heben Sie die Vorderseite der Maschine an und legen Sie die Maschine auf ihre Rückseite.
  3. Schalten Sie den Hauptschalter in die Aus-Stellung.

Einbau des Bürsten-Kits

Erforderliche Teile
2
Radbürste
2
Bürstenhalterung
10
Scheibenkopfschraube (M6 x 12,8 mm)
  1. Montieren Sie die Radbürsten mit vier Scheibenkopfschrauben an den Bürstenhalterungen .
    Graphic
    G550851
    1. Scheibenkopfschraube (4)
    2. Radbürste (2)
    3. Bürstenhalterung (2)

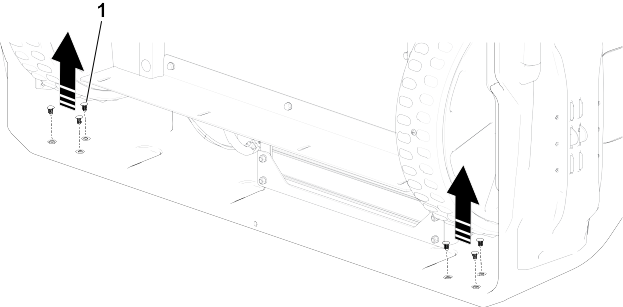

  2. Entfernen Sie die sechs Eindrückbefestigungen an der Unterseite der Maschine und entsorgen Sie diese.
    Graphic
    G550852
    1. Eindrückbefestigung

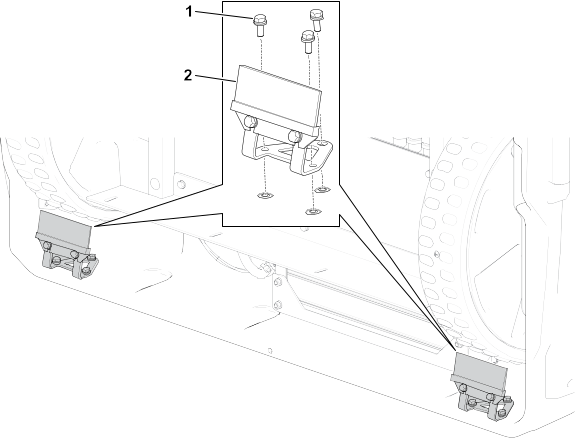

  3. Befestigen Sie die Bürsten mit sechs Scheibenkopfschrauben an die Maschine.
    Graphic
    G550856
    1. Scheibenkopfschraube (6)
    2. Radbürste (2)
    4. Graphic
    G568743

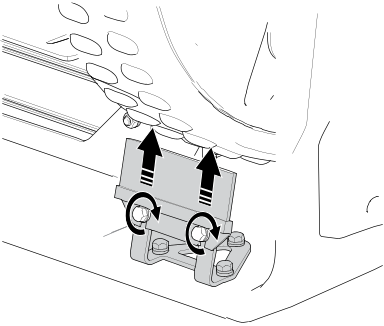

  4. Stellen Sie die Bürsten so ein, dass sie die Räder berühren. Ziehen Sie die Schrauben fest.
