Borstelset

Turf Pro™ 300 en 500 serie robotmaaier

De machine voorbereiden

  1. Druk op de rode Stop-knop aan achterkant van de machine.
  2. Til de voorkant van de machine op en zet deze op haar rug.
  3. Zet de aan/uitschakelaar naar de stand Uit.

De borstelset monteren

Vereiste onderdelen
2
Wielborstel
2
Borstelbeugel
10
Flensbout (M6 x 12,8 mm)
  1. Monteerde wielborstels op de borstelbeugels ; gebruik hierbij 4 flensbouten .
    Graphic
    G550851
    1. Flensbout (4)
    2. Wielborstel (2)
    3. Borstelbeugel (2)

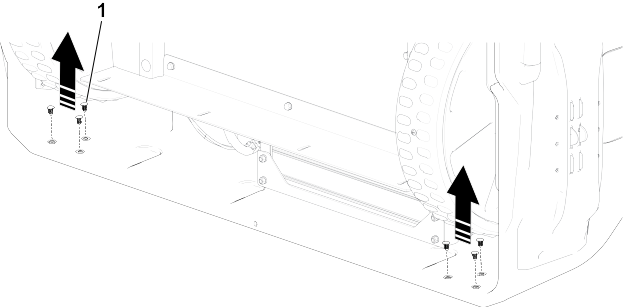

  2. Verwijder de 6 druknagels van de onderkant van de machine en gooi deze druknagels weg.
    Graphic
    G550852
    1. Druknagel
  3. Monteer de borstels op de machine; gebruik hierbij 6 flensbouten.
    Graphic
    G550856
    1. Flensbout (6)
    2. Wielborstel (2)
    4. Graphic
    G568743

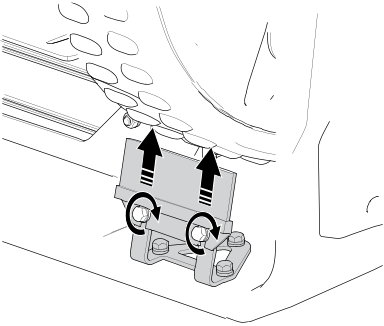

  4. Stel de borstels zo af dat ze de wielen raken. Draai de bouten vast.
