Harjasarja

Turf Pro™ 300- ja 500-sarjan robottileikkuri

Koneen valmistelu

  1. Paina koneen takana olevaa punaista Stop-painiketta.
  2. Nosta koneen etuosa ylös ja aseta kone pystyyn takaosansa varaan.
  3. Käännä virtakytkin Pois-asentoon.

Harjasarjan asennus

Tarvittavat osat
2
Pyöräharja
2
Harjakannake
10
Litteäkantainen pultti (M6 × 12,8 mm)
  1. Asenna pyöräharjat harjakannakkeisiin neljällä litteäkantaisella pultilla .
    Graphic
    G550851
    1. Litteäkantainen pultti (4)
    2. Pyöräharja (2)
    3. Harjakannake (2)

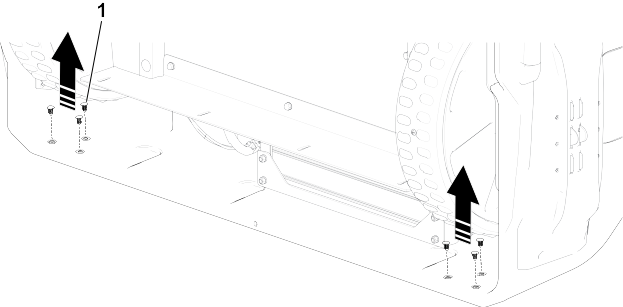

  2. Irrota ja hävitä koneen pohjan kuusi painettavaa kiinnitintä.
    Graphic
    G550852
    1. Painettava kiinnitin

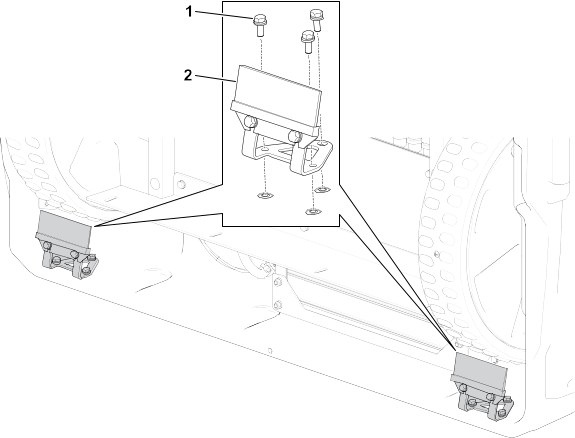

  3. Kiinnitä harjat koneeseen kuudella litteäkantaisella pultilla.
    Graphic
    G550856
    1. Litteäkantainen pultti (6)
    2. Pyöräharja (2)
    4. Graphic
    G568743

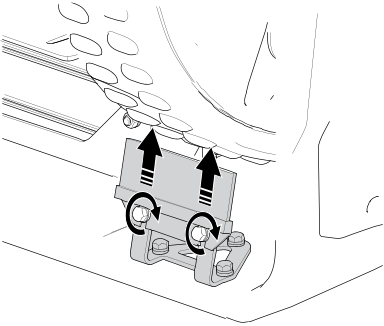

  4. Säädä harjat niin, että ne koskettavat pyöriä. Kiristä pultit.
