Rotorklippare i Groundsmaster® 4100- eller 4110-serierna

För spaken på sidan om sätet utåt, skjut sätet till önskat läge och släpp sedan spaken för att låsa sätet i det läget (Figur 7).

Figur 7

1. Sätesjusteringsspak
2. Justeringsvred för armstöd
3. Viktjusteringsspak
4. Viktmätare
5. Ryggstödsjusteringsspak

Vrid på ratten för att justera armstödets vinkel (Figur 7).

Flytta spaken för att justera ryggstödets vinkel (Figur 7).

Viktmätaren anger när sätet har anpassats efter förarens vikt (Figur 7). Justera höjden genom att ställa in fjädringen i det gröna området.

Använd den här spaken för att göra justeringar efter förarens vikt (Figur 7). Dra upp spaken för att öka lufttrycket och tryck ner spaken för att minska lufttrycket. Sätet är korrekt justerat när viktmätaren är i det gröna området.

Ställer in cirkulation av befintlig luft i hytten eller luftintag utifrån (Figur 8).

• Ställ in reglaget på luftcirkulation när luftkonditioneringen används.

• Ställ in reglaget på luftintag när värmaren eller fläkten används.

Vrid fläktreglaget för att reglera fläktens hastighet (Figur 8).

Vrid temperaturreglaget för att reglera lufttemperaturen i hytten (Figur 8).

Använd den här omkopplaren för att slå på och av vindrutetorkarna (Figur 8).

Använd den här brytaren för att slå på och av luftkonditioneringen (Figur 8).

Använd det här eluttaget på 15 A och 12 V DC för att strömsätta kompatibla enheter (Figur 8).

Använd den här omkopplaren för att slå på och av strålkastarna och bakljusen (Figur 8).

Använd den här omkopplaren för att slå på och av varningsblinkers (Figur 8).

Lyft upp spärrarna för att öppna vindrutan (Figur 9). Tryck in spärren så att vindrutan låses i öPPET läge. Dra spärren utåt och nedåt för att stänga och säkra vindrutan.

Figur 9

1. Vindrutespärr

Lyft upp spärrarna för att öppna bakrutan. Tryck på spärren för att låsa fönstret i det öPPNA läget. Dra spärren utåt och nedåt för att stänga och säkra rutan (Figur 9).

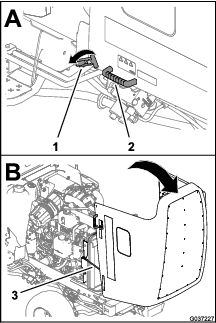

Important: Stäng bakrutan innan du öppnar motorhuven, annars kan det bli skador på motorhuven eller fönstret.

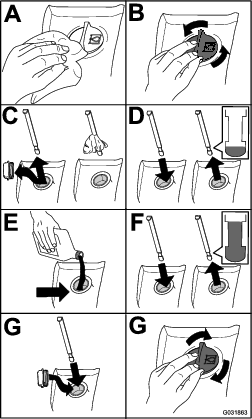

Innan du startar motorn och använder maskinen ska du kontrollera oljenivån i motorns vevhus. Se Kontrollera oljenivån i motorn.

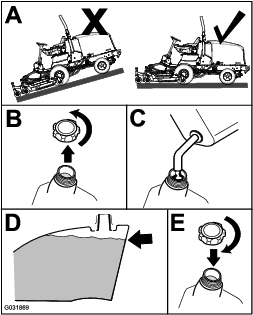

Innan du startar motorn och börjar använda maskinen bör du kontrollera kylsystemet; se Kontrollera kylsystemet.

Innan du startar motorn och börjar använda maskinen bör du kontrollera hydraulsystemet; se Kontrollera hydraulvätskan.

Töm ut vatten eller andra föroreningar från vattenseparatorn. Se Utföra service på vattenseparatorn.

Lufttrycket i däcken ska vara 1,72–2,07 bar.

Important: Upprätthåll rekommenderat tryck i alla däck för att få god klippkvalitet och korrekt maskindrift. Däcken får inte vara för löst pumpade.Kontrollera lufttrycket i samtliga däck innan du kör maskinen.

Figur 12

Dra åt hjulmuttrarna till 115–136 Nm i den ordning som visas i Figur 13 och Figur 14.

Figur 13

Framhjul

Figur 14

Bakhjul

1. Lossa monteringsmuttrarna och rikta in strålkastarna så att de pekar rakt framåt.

   Note: Dra inte åt monteringsmuttern hårdare än vad som krävs för att hålla strålkastaren i rätt position.

2. Lägg en platt plåt över strålkastarens framsida.

3. Montera en magnetisk gradskiva på plåten.

4. Håll enheten på plats, luta försiktigt strålkastaren nedåt med 3° och dra sedan åt muttern.

5. Upprepa proceduren med den andra strålkastaren.

Montera medarna i det nedre läget när du använder klipphöjder över 64 mm och i det övre läget när du använder klipphöjder under 64 mm.

Figur 26

Montera klippdäckets valsar i det nedre läget vid en klipphöjd över 64 mm och i det övre läget vid en klipphöjd under 64 mm.

Figur 27

Important: Var försiktig när en kniv roteras på maskiner med flera knivar, eftersom den kan få även andra knivar att börja rotera.

För att klippenheten ska fungera optimalt måste det vara ett spel på 10–16 mm mellan sidospetsarna och mittklippdäckets knivar (Figur 28).

1. Lyft klippenheten så att knivarna är synliga och palla upp mittdäckdelen så att den inte kan falla ned av en olyckshändelse.

   Note: Vingdäcken måste vara horisontella med mittklippenheten.

2. Vrid en mittkniv och en intilliggande sidokniv så att knivspetsarna befinner sig i linje. Mät avståndet mellan knivspetsarna (Figur 28).

   Note: Avståndet ska vara cirka 10 till 16 mm..



   Figur 28

   1. Avstånd på 10–16 mm

3. Använd justerskruven på klippenhetens bakre svänglänk för att justera avståndet (Figur 29).

4. Lossa kontramuttern på justeringsbulten.

5. Lossa eller dra åt justeringsbultarna tills du når ett spel på 10 till 16 mm och dra sedan åt kontramuttern.

6. Gör om samma sak på enhetens andra sida.



   Figur 29

   1. Justerbult
   2. Kontramutter

På grund av varierande gräsförhållanden och olika motviktsinställningar på traktorenheten ska du provklippa en bit av gräsmattan och kontrollera utseendet innan den riktiga klippningen påbörjas.

1. Ställ in alla klippenheter till önskad klipphöjd. Se Justera klipphöjden.

2. Kontrollera och justera lufttrycket i maskinens fram- och bakdäck till mellan 1,72 och 2,07 bar.

3. Kontrollera och justera lufttrycket i alla klippenhetens svänghjul till 3,45 bar.

4. Kontrollera laddningen och motviktstrycket med motorn på HöG TOMGåNG och använd hydrauliska testportar.

   Note: Justera motvikten till 22,41 bar.

5. Kontrollera att knivarna inte är böjda. Se Kontrollera om någon kniv är böjd.

6. Klipp gräset på ett testområde och kontrollera att alla klippenheter klipper med samma höjd.

7. Om det behövs ytterligare klippdäcksjusteringar ska du välja ut en plan yta med en rak kant på minst två meter.

8. Öka klipphöjden till 7,6–10,1 cm för att göra det lättare att mäta knivplanet. Se Justera klipphöjden.

9. Sänk ned klippenheterna på ett plant underlag och avlägsna kåporna som sitter ovanpå klippenheterna.

10. Lossa flänsmuttern som fäster mellanremskivan för att minska remspänningen på respektive klippenhet.

Maskinen har säkerhetsbrytare i det elektriska systemet. De här brytarna kopplar antingen ur traktorenheten eller kraftuttaget när du kliver ur sätet. Om du kopplar ur kraftuttaget och kopplar in parkeringsbromsen innan du lämnar sätet fortsätter motorn att gå.

1. Kör maskinen sakta till ett stort och öppet område. Sänk ned klippenheten, stäng av motorn och koppla in parkeringsbromsen.

2. Sitt på sätet och tryck på gaspedalen. Försök att starta motorn. Motorn ska inte starta. Om motorn startar finns det ett funktionsfel i säkerhetssystemet som måste åtgärdas innan arbetet återupptas.

3. Sitt på sätet, starta motorn och koppla in kraftuttaget. Res dig ur sätet när kraftuttaget är inkopplat. Kraftuttaget bör kopplas ur efter en liten fördröjning. Om kraftuttaget startar ändå finns det ett funktionsfel i säkerhetssystemet som bör åtgärdas innan arbetet återupptas.

4. Sitt på sätet, lägg i parkeringsbromsen och starta motorn. Flytta gaspedalen så att den inte ligger i NEUTRALLäGET. InfoCenter bör visa ”traction not allowed” (hjuldrivning ej tillåten) och maskinen bör stå stilla. Om maskinen inte står stilla föreligger ett funktionsfel i säkerhetssystemet som bör åtgärdas innan arbetet återupptas.

På displayen visas information om maskinen, till exempel driftsstatus, diagnosinformation och övrig information om maskinen. Det finns flera skärmar i InfoCenter-skärmen. Du kan växla mellan skärmarna när som helst genom att trycka på någon av skärmknapparna och sedan välja önskad riktningspil.

Figur 32

1. Indikatorlampa
2. Sensor för skärmens ljusstyrka
3. Navigeringsknapp – uppåt
4. Tillbaka-/avslutaknapp
5. Navigeringsknapp – minska/vänster
6. Navigeringsknapp – nedåt
7. Navigeringsknapp – öka/höger
8. Ange/välja-knapp

Note: Varje knapps funktion kan ändras beroende på vad tillfället kräver. Vid varje knapp visas en ikon som förklarar den aktuella funktionen.

Ikonbeskrivning InfoCenter

	Timmätare
	Sidändring
	Inställningar för virtuellt pedalstopp
	Glödstiften har aktiverats.
	Föraren måste sitta på sätet.
	Parkeringsbromsen är åtdragen.
	Motorns kylvätsketemperatur (°C eller °F)
	Hjuldrivning eller gaspedal
	Farthållaren är aktiverad.
	Begäran om återställnings-/standbyregenerering
	Förfrågan om parkerad regenerering eller återhämtningsregenerering
	En parkerad regenerering eller en återhämtningsregenerering pågår.
	Hög avgastemperatur
	Fel i Nox-kontrolldiagnos. Kör tillbaka maskinen till verkstaden och kontakta en auktoriserad Toro-återförsäljare (programvaruversion U eller senare).
	Kraftuttaget är inaktiverat.
	Kraftuttaget är inkopplat.
	Batteri
	Bränslenivå
	Varning
	Aktiv
	Inaktiv
	Föregående
	Nästa
	Klippenheterna höjs.
	Klippenheterna sänks.
	Föregående skärm
	Snabbt
	Långsamt
	Öka värdet
	Minska värdet
	Meny
	Bläddra uppåt/nedåt
	Bläddra åt vänster/höger
	Låst
	PIN-kod

Tryck på menyåtkomstknappen i huvudskärmen för att få åtkomst till InfoCenters menysystem. Då kommer du till huvudmenyn. Se följande tabeller för en sammanfattning av vilka alternativ som finns tillgängliga från menyerna:

Huvudmeny – menyobjekt	Beskrivning
Fel	Felmenyn innehåller en lista med de senaste maskinfelen som uppstått. Läs servicehandboken eller kontakta en auktoriserad Toro-återförsäljare för mer information om felmenyn och den information som finns där.
Service	Servicemenyn innehåller information om maskinen som t.ex. antal brukstimmar och andra liknande siffror.
Diagnostik	Diagnostikmenyn visar statusen för alla brytare, givare och styruteffekt på maskinen. Du kan använda den här menyn för att felsöka vissa problem och snabbt se vilka maskinreglage som är På och vilka som är AV.
Inställningar	Med hjälp av inställningsmenyn kan du anpassa och ändra konfigurationsvariabler på skärmen.
Maskininställningar	På menyn Maskininställningar kan du justera tröskelvärdena för Auto. tomgång, hastighet, smart strömförsörjning, backningslarm och lutningssensor.
Om	I menyn Om står maskinens modellnummer, artikelnummer och programvaruversion.

Service – menyobjekt	Beskrivning
Hours	Anger det totala antal timmar som maskinen, motorn och kraftuttaget har varit på samt antalet timmar som maskinen har transporterats och när det är dags för service.
Counts	Anger händelser som har inträffat i maskinen.
DPF-regenerering	Alternativ för regenerering av dieselpartikelfiltret och undermenyer för det
Omvänd fläkt	Gör att du kan starta en omvänd fläktcykel.
Bränsleförbrukning	Visar den genomsnittliga bränsleförbrukningen.
Gaspedal	Listar gaspedalens kalibreringsvärden och gör det möjligt att kalibrera gaspedalen.

Inställningar – menyobjekt	Beskrivning
Ange PIN-kod	Med en PIN-kod kan en person (arbetsledare/mekaniker) som har godkänts av företaget få åtkomst till låsta menyer.
Låsta inställningar	Ger en person som har auktoriserats av ditt företag att inneha PIN-koden åtkomst till låsta inställningar.
Återställ standardvärden	Återställer inställningarna till standardinställningarna.
Bakgrundsbelysning	Styr LCD-skärmens ljusstyrka.
Språk	Styr språken som används på InfoCenter*.
Teckenstorlek	Styr storleken på teckensnittet på skärmen.
Enheter	Styr vilka enheter som används på InfoCenter (brittiska eller metriska).

Note: Menyn Maskininställningar visas endast när PIN-koden har angetts.

Maskininställningar – menyobjekt	Beskrivning
Auto. tomgång	Styr den tid det tar innan motorn går på tomgång när maskinen inte används
Klipphastighet	Styr den maximala hastigheten under klippning (lågt område).
Transporthastighet	Styr den maximala hastigheten under transport (högt område).
Smart Power	Aktiverar/inaktiverar Smart Power.
Backningslarm	Anger att det finns ett installerat backningslarm.
Installerad lutningssensor	Anger att det finns en installerad lutningssensor.

Om – menyobjekt	Beskrivning
Modell	Visar maskinens modellnummer.
Art.nr	Visar maskinens artikelnummer.
S/W Rev	Visar programvaruversionen för den primära styrenheten.
Steg V	Visar Ja eller Nej beroende på motor.
XDM-2700	Visar programvaruversionen för InfoCenter
CAN	Visar statusen för maskinens kommunikationsbuss
Prog.rev-S	Visar programvaruversionen för den sekundära styrenheten.

Låst under Låsta menyer – endast tillgänglig med PIN-kod

Det finns inställningar för driftskonfigurering som kan justeras i INSTäLLNINGARNA för InfoCenter. Använd LåST MENY för att låsa dessa inställningar.

Note: Den initiala lösenordskoden har programmerats av återförsäljaren vid leverans.

Figur 35

1. Diagnoslampa

• Blinkande rött sken – aktivt fel

• Fast rött sken – aktiv rekommendation

• Fast grönt sken – normal drift

• Blinkande grönt – kod uppdateras

Öva på att köra maskinen, eftersom den har en hydrostatisk transmission och dess egenskaper kan skilja sig från andra maskiner för gräsunderhåll. Faktorer att tänka på vid manövrering av traktorenheten, klippenheten eller andra redskap är att transmissionen, motorvarvtalet och belastningen på knivarna eller andra arbetsredskap påverkar maskindriften.

Med Toro Smart Power™ behöver du inte lyssna på motorvarvtalet när tung last dras. Tack vare Smart Power-drivningen kör inte maskinen fast under tunga klippförhållanden eftersom den automatiskt styr maskinhastigheten och optimerar klipprestandan.

Bromsarna kan användas för att svänga med maskinen. De ska dock användas med försiktighet, i synnerhet på mjukt eller vått gräs eftersom gräsmattan kan få revor av misstag. En annan fördel med bromsarna är att de upprätthåller drivningen. Under vissa lutningsförhållanden slirar motlutshjulet och förlorar fästet. Om denna situation skulle uppstå, trycker du ner motlutsbromsen gradvis och med jämna mellanrum tills motlutshjulet slutar att slira, vilket ökar drivningen på medlutshjulet.

Drivhjälp aktiveras automatiskt och kräver ingen åtgärd från föraren. När hjulet börjar slira delas flödet automatiskt mellan fram- och bakhjulen för att minimera hjulslirning och friktionsförlust.

Koppla ur samtliga reglage och för gasreglaget till det LåNGSAMMA läget innan du stänger av motorn. Om du flyttar gasreglaget till det LåNGSAMMA läget sänks motorvarvtalet och bullernivån samtidigt som vibrationerna minskas. Vrid nyckeln till läget OFF för att stänga av motorn. Ta ut nyckeln om du lämnar förarsätet.

Höj upp klippenheterna och fäst transportspärrarna innan du transporterar maskinen (Figur 36).

Figur 36

1. Transportspärr (sidoklippenheter)

• Starta motorn och kör den på HALV TOMGåNG tills den är uppvärmd. Ställ motorhastighetsknappen i läget för HöG TOMGåNG, lyft upp klippenheterna, koppla ur parkeringsbromsen, tryck på gaspedalen för framåtkörning och kör försiktigt till en öppen plats.

• Öva på att köra framåt och backa samt starta och stanna maskinen. Stanna maskinen genom att ta bort foten från gaspedalen och låta pedalen återgå till NEUTRALLäGE, eller trampa ned backningspedalen.

  Note: När du kör nedför en sluttning med maskinen kan du behöva använda backningspedalen för att stanna.

• Öva på att köra runt hinder med klippenheterna uppe respektive nere. Var försiktig när du kör i trånga utrymmen, så att du inte skadar maskinen eller klippenheterna.

• Kör alltid långsamt på ojämnt underlag.

• Om det finns ett hinder i vägen lyfter du klippenheterna så att du kan klippa runt hindret.

• När maskinen transporteras från ett arbetsområde till ett annat ska klippenheterna höjas upp helt och hållet, kraftuttaget kopplas ur, skjutreglaget för klippning/transport föras till TRANSPORTLäGET och gasreglaget föras till det SNABBA läget.

Motviktssystemet bevarar det hydrauliska baktrycket på däcklyftcylindrarna. Detta tryck förbättrar drivkraften genom att överföra klippdäckets vikt till gräsklipparens drivhjul. Motviktstrycket har ställts in på fabriken för optimal jämvikt mellan klippresultat och dragkraft vid de flesta gräsförhållanden.

Om du minskar motviktsinställningen kan du få en stabilare klippenhet, men dragkraften kan minska. Om du ökar motviktsinställningen kan dragkraften öka, men klippresultatet kan bli sämre. Mer information om hur du justerar motviktstrycket finns i servicehandboken till traktorenheten.

Important: Vid nödbromsning ska du ta bort foten från gaspedalen och sedan trycka ner bromspedalerna.

Endast i lågt läge kan du använda bromsarna individuellt för att svänga eller förbättra väggreppet. Utför följande när du använder bromsarna individuellt:

• Koppla loss pedallåsspärren (Figur 4).

• För hjälp att svänga ska du trycka ned bromspedalen på den sida som du vill svänga mot. Detta möjliggör en snävare svängradie.

  Note: Var försiktig när du använder bromsarna var för sig, i synnerhet på mjukt eller vått gräs eftersom gräsmattan kan få revor av misstag.

• För bättre väggrepp ska du trycka försiktigt på bromspedalen för det framhjul som slirar. Under vissa lutningsförhållanden slirar motlutshjulet och förlorar fästet. Om denna situation skulle uppstå, trycker du ner motlutsbromsen gradvis och med jämna mellanrum tills motlutshjulet slutar att slira, vilket ökar drivningen på medlutshjulet.

Med Smart Power behöver inte föraren lyssna på motorvarvtalet när tung last dras. Tack vare Smart Power-drivningen kör inte maskinen fast under tunga klippförhållanden eftersom den automatiskt styr maskinhastigheten och optimerar klipprestandan.

Note: Som standard är den smarta strömfunktionen På.

Fläktens hastighet styrs av hydraulvätskans temperatur och motorkylvätskans temperatur. När hydraulvätskan eller kylvätsketemperaturen stiger till en viss temperatur startar en omvänd fläktcykel automatiskt. Denna funktion blåser bort skräp från den bakre skärmen och sänker kylvätskans och hydraulvätskan temperaturer.

Du kan genomföra en manuellt påbörjad backningscykel från servicemenyn eller genom att samtidigt trycka på den inre högra och vänstra knappen från en KöRSKäRM när fläktikonerna visas i snabbmenyn. Vi rekommenderar att du startar den omvända fläktfunktionen manuellt innan du lämnar arbetsområdet eller kör in i underhålls- eller förvaringsutrymmen.

Note: När din begäran känns igen visas en tillfällig skärm (under 3–4 sekunder) med en fläkt inuti en rektangel. Det betyder att din begäran skickades, men att det finns vissa villkor som förhindrar att fläkten vänds.

Maskinen är utrustad med automatisk tomgång som automatiskt låter motorn gå på tomgång när nedanstående funktioner inte används under en förinställd tid som har ställts in på InfoCenter.

• Gaspedalen återgår till NEUTRALLäGET.

• Kraftuttaget (PTO) är urkopplat.

• Ingen av lyftbrytarna aktiveras.

  När någon av funktionerna ovan initieras, återgår maskinen automatiskt till föregående gasläge.

Omkopplaren för farthållaren låses i pedalläget så att önskad hastighet bibehålls. Om du trycker baktill på omkopplaren stängs farthållaren av, om omkopplaren är i mittläget aktiveras farthållaren och om du trycker framtill på omkopplaren ställs den önskade hastigheten in.

Note: Farthållaren avaktiveras om du trycker på någon av bromspedalerna eller för gaspedalen till backläget i en sekund.

Important: Bränslesystemet kommer automatiskt att avluftas i följande fall:

• Vid den första starten av en ny maskin.

• Motorn har stannat till följd av att bränslet har tagit slut.

• Underhåll har utförts på komponenter i bränslesystemet.

1. Ta bort foten från gaspedalen och se till att pedalen är i neutralläge. Se till att parkeringsbromsen ligger i.

2. Flytta motorhastighetsknappen till läget för LåG TOMGåNG.

3. Vrid tändningsnyckeln till KöRLäGET.

   Note: Glödstiftslampan tänds.

4. Vid tändningsnyckeln till STARTLäGET när glödindikatorn slocknar. Släpp nyckeln omedelbart när motorn startar och låt den gå tillbaka till KöRLäGET.

   Important: Kör inte startmotorn i mer än 30 sekunder åt gången, annars kan det uppstå fel på startmotorn i förtid. Om motorn inte startar efter 30 sekunder vrider du nyckeln till läget OFF. Undersök reglagen och procedurerna, vänta ytterligare 30 sekunder och upprepa startproceduren.

5. Låt motorn bli varm på mellanhög hastighet (utan belastning), och flytta sedan gasreglaget till önskad position.

Important: Låt motorn gå på tomgång i fem minuter innan du stänger av den efter arbete under full belastning. Om detta inte görs kan resultatet bli turboladdningsproblem.

Important: Låt motorn gå på tomgång i fem minuter innan du stänger av den efter arbete under full belastning. Detta gör att turboladdaren hinner svalna innan motorn stängs av. Om detta inte görs kan det resultera i turboladdningsproblem.

Note: Sänk ner klippenheterna till marken när maskinen är parkerad. Detta frigör den hydrauliska belastningen från systemet, förhindrar slitage på systemets delar och förebygger även att klippenheterna sänks ned av misstag.

1. För gasreglaget bakåt till det LåNGSAMMA läget.

2. För kraftuttagsbrytaren till URKOPPLAT läge.

3. Koppla in parkeringsbromsen.

4. Vrid tändningsnyckeln till läget AV.

5. Ta ut nyckeln ur tändningslåset för att undvika oavsiktlig start.

Motorhastighetsknappen har två lägen för ändring av motorhastigheten. Om du trycker kort på knappen kan motorhastigheten ökas eller minskas i steg om 100 varv/minut. Om du håller knappen intryckt går maskinen automatiskt till HöG eller LåG TOMGåNG, beroende på vilken sida av knappen du trycker in.

Arbetsledare (låst meny)

Med den här funktionen kan arbetsledaren ställa in den högsta klipphastigheten som föraren kan klippa vid (lågt område) i steg om 5 % på mellan 30 % och 100 %.

Operatör

Med den här funktionen kan föraren justera den maximala klipphastigheten (lågt område) inom arbetsledarens förinställda inställningar. När du är på InfoCenters startskärm eller huvudskärm trycker du på mittknappen (ikonen ) för att justera hastigheten.

Note: När du växlar mellan låga och höga områden överförs inställningarna baserat på den tidigare inställningen. Inställningarna återställs när maskinen stängs av.

Note: Du kan även använda denna funktion med farthållaren.

Arbetsledare (låst meny)

Med den här funktionen kan arbetsledaren ställa in den högsta transporthastigheten som föraren kan transportera vid (högt område) i steg om 5 % på mellan 30 % och 100 %.

Mer information om hur du ställer in transporthastigheten finns i Ställa in den maximala tillåtna transporthastigheten.

Operatör

Med den här funktionen kan föraren justera den maximala transporthastigheten (högt område) inom arbetsledarens förinställda inställningar. När du är på InfoCenters startskärm eller huvudskärm trycker du på mittknappen (ikonen ) för att justera hastigheten.

Note: När du växlar mellan låga och höga områden överförs inställningarna baserat på den tidigare inställningen. Inställningarna återställs när maskinen stängs av.

Note: Du kan även använda denna funktion tillsammans med farthållaren.

Dieselpartikelfiltret (DPF) avlägsnar sot från motoravgaser.

DPF-regenereringsprocessen använder värme från motoravgaserna som ökar genom katalysatorn så att den ackumulerade soten i askan minskas.

Kom ihåg följande för att hålla DPF ren:

• Kör motorn på fullt varvtal när det är möjligt för att åstadkomma DPF-regenerering.

• Använd rätt motorolja.

• Minimera den tid som motorn går på tomgång.

• Använd endast diesel med extremt låg svavelhalt.

Använd och underhåll maskinen med dieselpartikelfiltrets funktioner i åtanke. Motor under belastning skapar i allmänhet tillräcklig avgastemperatur för DPF-regenerering.

Important: Minimera tiden som du låter motorn gå på tomgång eller kör motorn på ett lägre varvtal för att minska ansamlingen av sot i DPF.

Förstå regenereringssymboler

Symbol	Definition
	• Symbol för parkerings- eller återhämtningsregenerering – regenerering begärs.
	• Utför regenerering omedelbart.
	• En regenerering har bekräftats och begäran behandlas.
	• En regenerering pågår och avgastemperaturen är förhöjd.
	• Funktionsfel i NOx-styrsystemet – underhåll av maskinen krävs.

Typer av regenerering av dieselpartikelfilter

Typer av regenerering av dieselpartikelfilter som utförs när maskinen är igång:

Typ av regenerering	Förhållanden som leder till DPF-regenerering	Beskrivning av DPF-drift
Passiv	Inträffar under normal användning av maskinen vid högt motorvarvtal eller hög motorbelastning	• InfoCenter visar inte en symbol som anger passiv regenerering.
		• Under passiv regenerering bearbetar dieselpartikelfiltret mycket varma avgaser, oxiderar skadliga utsläpp och bränner sot till aska.
Stöd	Inträffar till följd av låga motorvarvtal och låg motorbelastning, eller efter det att datorn har upptäckt att dieselpartikelfiltret är tilltäppt av sot	• InfoCenter visar ingen ikon som anger stödregenerering.
		• Under stödregenereringen justerar motorns dator motorns inställningar för att höja avgastemperaturen.
Återställning	Inträffar var 100:e timme	• När symbolen för hög avgastemperatur visas i InfoCenter pågår en regenerering.
	Den uppstår även om normal motordrift överträffar den tillåtna ackumuleringsmängden för sot i filtret
		• Vid återställningsregenerering upprätthåller motorns dator en förhöjd motorhastighet för att säkerställa filterregenerering.

Typer av regenerering av dieselpartikelfilter där det är nödvändigt att parkera maskinen:

Typ av regenerering	Förhållanden som leder till DPF-regenerering	Beskrivning av DPF-drift
Parkerad	Inträffar om datorn fastställer att den automatiska DPF-rengöringen inte är tillräcklig.	• När en symbol för återställning-standby/parkerad regenerering eller återhämtningsregenerering eller en regenerering begärs.
	Inträffar även när du initierar en parkerad regenerering
	Kan inträffa om spärrad regenerering initieras så att den automatiska DPF-rengöringen inte kan aktiveras	• Genomför en parkerad regenerering så snart som möjligt så att du slipper behöva genomföra en återhämtningsregenerering.
	Detta kan inträffa som en följd av användning av fel bränsle eller motorolja	• En parkerad regenerering tar 30–60 minuter.
		• Tanken måste vara minst ¼ full.
		• Du måste parkera maskinen för att kunna genomföra en parkerad regenerering.
Återställning	Inträffar när en begäran om parkerad återställning har ignorerats, vilket leder till att DPF blir ordentligt igensatt	• När en symbol för återställning-standby/parkerad regenerering eller återhämtningsregenerering eller en återhämtningsregenerering begärs.
		• En återhämtningsregenerering tar upp till tre timmar att slutföra.
		• Tanken måste vara minst halvfull.
		• Du måste parkera maskinen för att kunna genomföra en återställningsregenerering.

I nödfall kan du skjuta maskinen framåt genom att aktivera förbikopplingsventilen i den varierbara hydraulpumpen och sedan knuffa eller bogsera maskinen.

Important: Knuffa eller bogsera inte maskinen snabbare än 3–4,8 km/h eftersom transmissionen kan skadas.Förbikopplingsventilen måste alltid vara öppen när maskinen knuffas eller bogseras.

1. Höj sätet och lokalisera förbikopplingsventilerna som är placerade under bränsletankens framsida (Figur 40).



   Figur 40

   1. Förbikopplingsventil (2)

2. Vrid varje ventil tre varv moturs för att öppna ventilen och låta oljan avledas internt.

   Note: Öppna inte mer än tre varv. Eftersom vätskan avleds kan maskinen flyttas långsamt utan att transmissionen skadas.

3. Knuffa eller bogsera maskinen.

4. Sluta knuffa eller bogsera maskinen och stäng förbikopplingsventilerna. Dra åt ventilen till 70 Nm.

   Important: Kontrollera att förbikopplingsventilen är stängd innan du startar motorn. Om motorn körs med öppen förbikopplingsventil överhettas transmissionen.

Important: Om du måste knuffa eller bogsera maskinen bakåt måste även backventilen i fyrhjulsdrivningens grenrör förbikopplas.För att förbikoppla backventilen ska en slang kopplas till tryckkontrollporten för backdrift på hydrostaten och till porten mellan portarna M8 och P2 på bakhjulsdrivningens grenrör, som sitter bakom framhjulet. Slangpaketet innefattar en slang (artikelnr 95-8843), två kopplingar (artikelnr 95-0985) och två hydraulkopplingar (artikelnr 340-77).

Det finns domkraftspunkter i fram och bak på maskinen.

• På ramen på båda framhjulens insida

• Mitt på bakaxeln

• Ta ut nyckeln och stäng av bränsletillförseln (i förekommande fall) vid förvaring och transport.

• Var försiktig när du lastar på eller av maskinen från en släpvagn eller lastbil.

• Använd ramper i fullbredd när du lastar maskinen på en släpvagn eller lastbil.

• Bind fast maskinen så att den sitter säkert.

Det finns fästpunkter fram och bak på maskinen (Figur 41).

Note: Använd DOT-godkända spännband med korrekt märkvärde i de fyra hörnen när maskinen ska fästas.

• Två framtill på förarplattformen

• Bakre stötdämpare

Figur 41

1. Bakre fästpunkt
2. Främre fästpunkter

1. Stäng hyttens bakruta (Figur 42).



   Figur 42

2. Lossa de två spärrarna på motorhuvens främre nedre hörn (Figur 43).



   Figur 43

   1. Motorhuvsspärr
   2. Handtag
   3. Stötta

3. Lyft upp handtagen intill spärrarna och använd dem för att stötta upp motorhuven tills de två stöttorna sitter ordentligt i de två stångbeslagen (Figur 43).

1. Lossa och öppna motorhuven.

2. Ta bort hårnålssprinten som fäster motorhuvstappen till fästskivorna (Figur 44).



   Figur 44

   1. Hårnålssprint

3. Skjut motorhuven åt höger, lyft den andra sidan och drag ut den ur fästena.

Note: Montera motorhuven genom att utföra stegen i omvänd ordning.

Maskinen har smörjnipplar som måste smörjas regelbundet med fett nr 2 på litiumbas. Smörj även maskinen omedelbart efter varje tvätt.

Smörjnipplarnas placering och antal:

Traktorenhet

• 2 axellager för bromspedalstappen (Figur 45)

• 2 främre och bakre axeltappsbussningar (Figur 46)

• 2 kulleder för styrcylindern (Figur 47)

• 2 kulleder för dragstången (Figur 47)

• Två spindelbultsbussningar (Figur 47).

  Note: Smörj endast den översta nippeln på spindelbulten en gång om året (2 pumpningar).

Figur 45

Figur 46

Figur 47

Mittklippenhet

Note: Du kan behöva höja upp klippenheten för att komma åt smörjnipplarna för spärrtappen och den nedre svänglänken.

• 2 spärrtappar (Figur 49)

  Note: Du kan behöva slå till spärrarna manuellt för att få tillgång till smörjnipplarna (Figur 48). Använd en bändare för att stänga och öppna spärren.

• 2 bussningar för hjulgaffelaxeln (Figur 50)

• 3 spindelaxellager – sitter under skivan (Figur 51)

• 2 vridfästebussningar för mellandrevsarmen (Figur 51)

Figur 48

1. Spärrhake

Figur 49

Figur 50

Figur 51

Lyftenheter för mittdäcket

• 2 lyftarmcylinderbussningar (vardera sida) (Figur 52)

• 2 lyftarmskulleder (Figur 53)

Figur 52

Figur 53

Lyftenheter för vingdäcket

De fyra vingdäcklyftcylindrarna (Figur 54)

Figur 54

Vingklippenheter

• 1 bussning för hjulgaffelaxeln (Figur 55)

• 2 spindelaxellager (vardera sida) – sitter under skivan

• 1 vridfästebussning för mellandrevsarmen – sitter på mellandrevsarmen

Figur 55

Undersök om luftrenarhuset har skador som skulle kunna orsaka en luftläcka. Byt ut den om den är skadad. Kontrollera hela intagssystemet och leta efter läckor, skador eller lösa slangklämmor.

Utför service på luftrenarfiltret bara när serviceindikatorn anger att det krävs (Figur 58). Om du byter luftfiltret tidigare ökar det risken för att smuts kommer in i motorn när filtret tas bort.

Figur 58

1. Luftrenarindikator

Important: Försäkra dig om att kåpan sitter som den ska och sluter tätt runt luftrenarhuset.

1. Byt ut luftrenaren (Figur 59).



   Figur 59

   Note: Rengör inte det använda filtret eftersom det då finns risk för att filtret skadas.

   Important: Försök aldrig att rengöra säkerhetsfiltret (Figur 60). Byt ut säkerhetsfiltret mot ett nytt var tredje gång huvudfiltret servas.



   Figur 60

   1. Säkerhetsfilter för luftrenare

2. Nollställ indikatorn (Figur 58) om den är röd.

Om motorfel (Kontrollera motor), (Kontrollera motor) eller (Kontrollera motor) visas i InfoCenter (Figur 61) ska du rengöra sotfiltret genom att följa stegen nedan:

Figur 61

1. I avsnittet om motorn i servicehandboken finns information om demontering och montering av dieseloxideringskatalysatorn och sotfiltret i dieselpartikelfiltret.

2. Kontakta en auktoriserad Toro-återförsäljare om du behöver reservdelar eller service av dieseloxideringskatalysatorn och sotfiltret.

3. Kontakta en auktoriserad Toro-återförsäljare för att låta dem återställa motorns styrenhet när du har monterat ett rent dieselpartikelfilter.

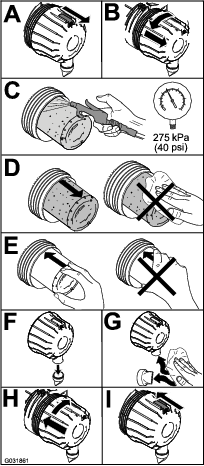

Serva vattenseparatorn enligt Figur 62.

När du har bytt ut vattenseparatorn ska du vrida nyckeln till ON i 10 sekunder utan att starta motorn. Vrid nyckeln till det avstängda läget och upprepa detta två gånger.

Figur 62

1. Gör rent området kring bränslefilterhuvudet (Figur 63).



   Figur 63

   1. Bränslefilterhuvud
   2. Bränslefilter

2. Demontera filtret och rengör filterhuvudets monteringsyta (Figur 63).

3. Smörj filterpackningen med ren motorsmörjolja. Mer information finns i bruksanvisningen till motorn.

4. Montera den torra filterskålen för hand och vrid tills packningen kommer i kontakt med filterhuvudet, och vrid den sedan ytterligare ett halvt varv.

5. Flöda bränslesystemet för att avlufta det. Se Flöda bränslesystemet.

Snapsa bränslesystemet innan du startar motorn för första gången, om tanken har tömts på bensin eller efter underhåll av bränslesystemet (t.ex. efter att du har tömt filtret/vattenseparatorn eller bytt bränsleslang).

Innan du snapsar bränslesystemet ska du utföra följande steg:

1. Kontrollera att det finns bränsle i bränsletanken.

2. Utför följande steg för att snapsa filtret och ledningarna till högtryckspumpen för att förhindra slitage och skador på pumpen:

   1. Vrid nyckeln till läget På i 15–20 sekunder.

   2. Vrid nyckeln till läget AV i 30–40 sekunder.

      Note: Detta gör att styrenheten stängs av.

   3. Vrid nyckeln till läget På i 15–20 sekunder.

   4. Kontrollera om det finns några läckor runt filter och slangar.

Important: Snapsa inte bränslesystemet genom att använda startmotorn för att dra runt motorn.

Important: Lossa minuskabeln från batteriet innan svetsning företas på maskinen så att skador på det elektriska systemet kan undvikas.

Note: Se till att hålla kabelanslutningarna och batterilådan rena eftersom ett smutsigt batteri långsamt laddas ur. Rengör batteriet genom att tvätta hela lådan med en lösning bestående av natriumbikarbonat och vatten. Skölj med rent vatten. Fetta in batteripoler och kabelskor med smörjfett av typen Grafo 112X (skinover) (Toro artikelnr 505-47) eller vaselin för att förhindra korrosion.

1. Öppna batterikåpan på sidan av höljet (Figur 64).

   Note: Tryck ned den plana ytan ovanför batterikåpan för att göra det enklare att ta bort kåpan (Figur 64).



   Figur 64



   Figur 65

   1. Batterikåpa
   2. Batteri

2. Ta bort gummiskon från plusterminalen och inspektera batteriet.

   Varning

   Batteriets kabelanslutningar eller verktyg av metall kan orsaka kortslutning mot metall och orsaka gnistor. Gnistor kan få batterigaserna att explodera, vilket kan leda till personskador.

   • Vid avlägsnande eller installation av batteriet får du inte låta batterianslutningarna komma i kontakt med några av maskinens metalldelar.

   • Låt inte metallverktyg kortslutas mellan batterianslutningarna och maskinens metalldelar.

   Varning

   Felaktig dragning av batterikablarna kan skada maskinen och kablarna samt orsaka gnistor. Gnistor kan få batterigaserna att explodera, vilket kan leda till personskador.

   • Lossa alltid batteriets minuskabel (svart) innan pluskabeln (röd) lossas.

   • Anslut alltid pluskabeln (röd) innan du ansluter minuskabeln (svart).

3. Fetta in båda batterianslutningar med smörjfett av typen Grafo 112X (skin-over), (Toro-artikelnr 505-47), vaselin eller ett lättare fett för att förhindra korrosion.

4. Trä gummiskon över den positiva anslutningen.

5. Stäng batterikåpan.

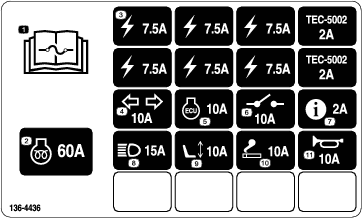

Traktorenhetens säkringar sitter under elcentralens lock (Figur 66, Figur 67 och Figur 68).

Ta bort de två skruvarna som håller fast elcentralens lock vid ramen och ta bort locket (Figur 66).

Figur 66

1. Elcentralens lock
2. Skruvar

Figur 67

1. Säkringar

Figur 68

Hyttsäkringarna sitter i säkringsdosan i hyttens takklädsel (Figur 69 och Figur 70).

Note: Endast modeller med hytt

Figur 69

1. Säkringsdosa i hytten
2. Säkringar

Figur 70

1. Lossa de två skruvarna och muttrarna som fäster gaspedalens vänstra sida vid fästet (Figur 71).



   Figur 71

   1. Gaspedal
   2. Fästmuttrar och -skruvar

2. Justera pedalen till önskad funktionsvinkel och dra åt muttrarna (Figur 71).

Använd en högkvalitativ olja av typen SAE 85W-140 när du byter ut oljan.

1. Ställ maskinen på en plan yta och placera hjulen så att en kontrollplugg är i läget klockan 12 och den andra är i läget klockan 3 (Figur 72).



   Figur 72

   1. Kontroll-/avtappningsplugg (2)

2. Ta bort pluggen som sitter i läget klockan 3 (Figur 72).

   Note: Oljenivån ska vara vid botten av kontrollplugghålet.

3. Om oljenivån är låg ska du ta bort pluggen som är i läget klockan 12 och fylla på med olja tills den rinner ut ur hålet som är i läget klockan 3.

4. Sätt i båda pluggarna.

Använd en högkvalitativ olja av typen SAE 85W-140.

1. Ställ maskinen på ett jämnt underlag och placera hjulen så att en kontrollplugg befinner sig i det lägsta läget (klockan 6) (Figur 73).



   Figur 73

   1. Kontroll-/avtappningsplugg

2. Placera kärlet under planetnavet, ta bort pluggen och låt oljan rinna ner i kärlet.

3. Placera ett kärl under bromshuset, ta bort pluggen och låt oljan rinna ned i kärlet (Figur 74).



   Figur 74

   1. Avtappningsplugg
   2. Bromshus

4. Sätt i pluggen i bromshuset när all olja har tappats av från båda ställena.

5. Rotera hjulet tills det öppna plugghålet i planetväxlen är i läget klockan 12.

6. Fyll långsamt på planetväxeln med 0,65 liter högkvalitativ växelolja av typen SAE 85W-140 genom det öppna hålet.

   Important: Om planetväxeln blir full innan 0,65 liter olja har tillsatts ska du vänta i en timme, eller sätta tillbaka pluggen och flytta maskinen cirka tre meter så att oljan fördelas i bromssystemet. Ta sedan bort pluggen och fyll på resterande olja.

7. Montera pluggen igen.

8. Upprepa proceduren på den motsatta planetväxeln/bromsen.

Bakaxeln är fylld med olja av typen SAE 85W-140. Kontrollera oljenivån innan motorn startas för första gången och enligt rekommendationen. Kapaciteten är 2,4 liter. Gör en visuell läckagekontroll varje dag.

1. Ställ maskinen på en plan yta.

2. Ta bort en kontrollplugg från axelns ena sida och se till att oljan når upp till botten av hålet (Figur 75).

   Note: Ta bort påfyllningspluggen om nivån är låg, och tillsätt tillräckligt med olja så att nivån når botten av kontrollhålet.



   Figur 75

   1. Kontrollplugg
   2. Påfyllningsplugg

Växellådan är fylld med växelolja av typen SAE 85W-140. Kapaciteten är 0,5 liter. Gör en visuell läckagekontroll varje dag.

1. Ställ maskinen på en plan yta.

2. Ta bort kontroll-/påfyllningspluggen på växellådans vänstra sida, och kontrollera att oljan når upp till botten av hålet (Figur 76).

   Note: Fyll på tillräckligt med olja så att den når botten av hålet om nivån är för låg.



   Figur 76

   1. Växellåda
   2. Kontroll-/påfyllningsplugg

1. Ställ maskinen på en plan yta.

2. Gör rent runt de tre avtappningspluggarna; en på varje ände och en i mitten (Figur 77).

3. Ta bort kontrollpluggarna så går det lättare att tömma ut oljan.

4. Ta bort avtappningspluggarna så att oljan kan rinna ned i kärlen.



   Figur 77

   1. Avtappningspluggens placering

5. Gör rent omkring avtappningspluggen på botten av växellådan (Figur 78).

6. Ta bort avtappningspluggen från växellådan och låt oljan rinna ner i ett kärl.

   Note: Ta bort påfyllningspluggen så går det lättare att tömma ut oljan.



   Figur 78

   1. Avtappningsplugg

7. Fyll på tillräckligt med olja så att nivån når till botten av kontrollhålet. Se Byta oljan i bakaxeln och Kontrollera smörjmedlet i den bakre axelns växellåda.

8. Montera pluggarna.

1. Mät avståndet från mitt till mitt (vid axelhöjd) framtill och baktill på styrhjulen.

   Note: Det främre måttet ska vara 6 mm mindre än det bakre måttet.

2. Lossa klämmorna på dragstängernas bägge ändar för att justera avståndet.

3. Vrid dragstångens ände för att flytta däckets främre del inåt eller utåt.

4. Dra åt dragstängernas klämmor när justeringen är korrekt.

1. Sänk ned vingklippenheterna till marken.

2. Hissa upp maskinens främre del en bra bit över marken och stötta med domkrafter.

3. Se Vända (luta) mittklippenheten till upprätt läge.

4. Vrid klippdäcket framåt så att du kan ta av däcket.

Kylvätsketanken fylls på fabriken med en 50/50-blandning av vatten och etylenglykolbaserad kylvätska med längre livslängd.

Important: Använd endast kommersiellt tillgängliga kylvätskor som uppfyller specifikationerna som anges i tabellen för kylvätskestandarder med längre livslängd (Extended Life Coolant Standards Table).Använd inte konventionell (grön), oorganisk syra-teknik (IAT) som kylvätska i maskinen. Blanda inte konventionell kylvätska med kylvätska med längre livslängd.

Tabell för kylvätsketyp

Kylvätskestandarder med längre livslängd (Extended Life Coolant Standards)

Important: Kylvätskekoncentrationen ska vara en 50/50-blandning av kylvätska och vatten.

• Rekommenderat: blanda kylvätska från ett koncentrat med destillerat vatten.

• Rekommenderat alternativ: om destillerat vatten inte är tillgängligt bör du använda en färdigblandad kylvätska istället för ett koncentrat.

• Minimikrav: om varken destillerat vatten eller färdigblandad kylvätska finns tillgängligt ska du blanda den koncentrerade kylvätskan med rent drickbart vatten.

Kontrollera kylvätskenivån varje dag. Systemet rymmer 8,5 liter.

1. Ta av kylarlocket locket till expansionstanken försiktigt (Figur 79).

2. Kontrollera kylvätskenivån i kylaren.

   Note: Kylaren ska fyllas upp till påfyllningsrörets översta del och expansionstanken ska fyllas upp till ”Full”-markeringen.



   Figur 79

   1. Expansionstank

3. Tillsätt en 50/50-blandning av vatten och frostskyddsmedel med etylenglykol om kylmedelnivån är låg.

   Important:

4. Sätt tillbaka kylarlocket och locket till expansionstanken.

Ta bort skräp från kylaren/oljekylaren dagligen. Rengör dem oftare vid smutsiga förhållanden.

Den här maskinen är försedd med ett hydrauldrivet fläktsystem som automatiskt (eller manuellt) körs bakåt när skräp behöver avlägsnas från kylaren/oljekylaren och gallret. Med den här funktionen går det snabbare att rengöra maskinens kylare/oljekylare, men den eliminerar inte behovet av rutinrengöring. Regelbunden rengöring och kontroll måste fortfarande utföras på kylaren/oljekylaren.

1. Stäng av motorn och ta ut nyckeln.

2. Rengör motorområdet noga och ta bort allt skräp.

3. Rengör på båda sidor om kylaren/oljekylaren ordentligt med tryckluft (Figur 80).

   Note: Börja från fläktsidan och blås skräpet bakåt. Rengör sedan bakifrån och blås framåt. Upprepa detta flera gånger tills alla beläggningar och allt skräp är borta.

   Important: Om du rengör kylaren/oljekylaren med vatten, kan det medföra att rost uppkommer tidigt och att delar skadas.



   Figur 80

   1. Kylare/oljekylare

4. Stäng huven.

Justera fotbromsarna om bromspedalens rörelseavstånd överstiger 25 mm eller om bromsarna inte fungerar effektivt. Det fria spelet är det avstånd bromspedalen förflyttar sig innan bromsmotståndet känns av.

1. Koppla ur låsspärren från bromspedalen så att båda pedalerna fungerar oberoende av varandra.

2. För att minska bromspedalernas fria spel ska du dra åt bromsarna som följer:

   1. Lossa frontmuttern på den gängade änden av bromsvajern (Figur 81).



      Figur 81

      1. Bromskabel

   2. Dra åt den bakre muttern för att dra vajern bakåt tills bromspedalernas rörelseavstånd är mellan 13 och 25 mm.

   3. Dra åt de främre muttrarna efter att bromsarna har justerats korrekt.

Om remmen är korrekt spänd kan den böjas ned 10 mm med en kraft på 44 N mitt emellan remskivorna.

Om nedböjningen inte är 10 mm lossar du generatorns fästbultar (Figur 82).

Note: Öka eller minska generatorremmens spänning och dra åt bultarna. Kontrollera remmens nedböjning igen för att säkerställa att spännkraften är korrekt.

Figur 82

1. Generator
2. Fästskruv
3. Kompressor
4. Mellanremskiva

Endast modeller med hytt

Kontrollera remmens skick och spännkraft (Figur 82) var 100:e körtimme.

1. Om remmen är korrekt spänd kan den böjas ned 10 mm med en kraft på 44 N mitt emellan remskivorna.

2. Om nedböjningen inte är 10 mm ska du lossa mellanremskivans fästbult (Figur 82). Öka eller minska kompressorremmens spänning och dra åt bulten. Kontrollera remmens nedböjning igen för att säkerställa att spännkraften är korrekt.

Vid korrekt spänning ska förlängningsfjäderns inre mått (från krok till krok) vara cirka 8,3 till 9,5 cm. När fjäderspänningen är korrekt ska du justera stoppskruven (vagnsskruven) tills det finns ett spel på cirka 2 till 5 mm mellan skruvens huvud och mellandrevsarmen (Figur 83).

Note: Kontrollera att remmen sitter på fjädersidan av remstyrningen (Figur 83).

Figur 83

1. Förlängningsfjäder
2. Stoppbult
3. Flänsmutter
4. Remstyrning
5. Mått (från krok till krok) – cirka 8,3–9,5 cm
6. Öglebult
7. Rem

Knivdrivremmen spänns av en fjäderbelastad remskiva, och remmen är mycket hållbar. Efter många timmars användning kan dock remmen visa tecken på slitage. Tecken på remslitage: gnissel när remmen roterar, slirande knivar vid gräsklippning, fransiga remkanter, brännmärken och sprickor. Byt ut remmen om något av dessa tillstånd uppkommer.

1. Sänk ned klippdäcket till verkstadsgolvet och ta bort remkåporna från klippdäckets ovansida och lägg dem åt sidan.

2. Lossa öglebulten (Figur 83).

3. Lossa flänsmuttern som håller fast stoppskruven på monteringsfliken och flytta mellanremskivan bort från remmen (Figur 83).

   Note: Lossa muttern tillräckligt för att mellandrevsarmen ska kunna passera stoppskruven.

   Note: Om du måste ta bort stoppbulten från monteringsfliken ska du se till att sätta tillbaka den i det hål som medför att stoppbultens huvud riktas in efter mellandrevsarmen.

4. Avlägsna de bultar som fäster hydraulmotorn på klippdäcket (Figur 84).



   Figur 84

   1. Hydraulmotor
   2. Monteringsbultar

5. Lyft av motorn från klippdäcket och lägg den ovanpå klippdäcket.

6. Ta bort den gamla remmen runt spindelskivorna och mellanremskivan.

7. Dra den nya remmen runt spindelskivorna och mellanremskiveenheten.

8. Sätt tillbaka hydraulmotorn på klippdäcket när du har dragit remmen runt skivorna. Montera motorn på klippdäcket med de bultar som du tog bort tidigare.

   Note: Kontrollera att remmen sitter på fjädersidan av remstyrningen (Figur 83).

9. Sätt fast förlängningsfjädern (Figur 83) i öglebulten och spänn remmen på följande sätt:

   • Vid korrekt spänning ska förlängningsfjäderns inre mått (från krok till krok) vara cirka 8,3 till 9,5 cm.

   • När du har uppnått korrekt fjäderspänning ska du justera stoppskruven (vagnsskruven) tills det finns ett spel på cirka 2 till 5 mm mellan skruvens huvud och mellandrevsarmen.

Note: Du kan vända (luta) mittklippenheten. Detta är dock inte nödvändigt.

1. Lyft upp mittklippenheten en aning från golvet, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

2. Ta bort den hårnålssprint som håller fast dämparna på lyftarmarna (Figur 89).



   Figur 89

   1. Dämpare
   2. Hårnålssprint

3. Vänd dämparen mot däckhuset.

4. Ta bort den hårnålssprint och sprintbult som håller fast klipphöjdskedjorna på klippenhetens bakre del (Figur 90).



   Figur 90

   1. U-bult
   2. Klipphöjdskedja

5. Starta motorn och höj långsamt upp mittklippenheten.

6. Höj långsamt upp varje sidoklippenhet tills tyngdpunkten flyttas och däcket börjar rotera i det upprätta läget.

7. Stäng av motorn och ta ur tändningsnyckeln.

1. Sänk långsamt ned vingklippenheterna tills tyngdpunkten flyttas och mittklippenheten roterar nedåt.

2. Sitt i förarsätet, starta motorn och sänk mittklippenheten tills den lyfter något från golvet.

3. Stäng av motorn, vänta tills alla delar har stannat och ta ut nyckeln.

4. Fäst klipphöjdskedjorna baktill på klippenheten.

5. Vänd dämparna uppåt till önskat läge och fäst dem med en hårnålssprint och en saxsprint.

1. Lossa låsmuttern från den skruv som håller fast svänghjulet mellan svänghjulsgaffeln (Figur 94) eller svänghjulsarmen (Figur 95).

   Note: Fatta tag i svänghjulet och skjut ut skruven ur gaffeln eller svängarmen.



   Figur 94

   1. Svänghjulsskruv
   2. Hjulgaffel
   3. Lager
   4. Distansbricka för lager


   Figur 95

   1. Svänghjul
   2. Svänghjulsarm
   3. Lager
   4. Distansbricka för lager

2. Ta bort lagret från hjulnavet och låt lagerdistansbrickan falla ut (Figur 94 och Figur 95).

3. Ta bort lagret från hjulnavets motsatta sida.

4. Kontrollera om lagren, distansbrickan eller insidan av hjulnavet är slitna och byt ut skadade delar.

5. Montera ihop svänghjulet igen genom att skjuta in lagret i hjulnavet.

   Note: Tryck på lagrets yttre yta när du monterar lagren.

6. För in lagerdistansbrickan i hjulnavet och skjut in det andra lagret i den öppna änden på hjulnavet så att lagerdistansbrickan sitter fast inuti hjulnavet.

7. Sätt svänghjulet i hjulgaffeln och fäst det med skruven och låsmuttern.

Gångjärnsskyddet förhindrar att skräp frigörs från gångjärnspunkterna mellan klippenheterna. Byt ut kåpan/kåporna om de skadas eller blir slitna.

Figur 96

1. Gångjärnspunkt

Om du kör på något föremål ska nu noga kontrollera om maskinen har skadats och reparera eventuella skador innan du startar och kör maskinen. Dra åt samtliga muttrar på spindelskivorna till 176–203 Nm.

1. Ställ maskinen på ett plant underlag, höj upp klippenheten, koppla in parkeringsbromsen, flytta gaspedalen till NEUTRALLäGET, för kraftuttagsspaken till AVSTäNGT läge, stäng av motorn och ta ut tändningsnyckeln.

   Note: Palla upp klippenheten så att den inte kan falla av en olyckshändelse.

2. Rotera kniven tills ändarna är riktade framåt och bakåt och mät från klippenhetens insida till skäreggen framtill på knivbladet (Figur 97).

   Note: Notera måttet.



   Figur 97

3. Vrid motsatt ände på kniven framåt och mät avståndet mellan klippenheten och knivseggen vid samma position som i steg 2.

   Note: Skillnaden mellan måtten i steg 2 och 3 får inte överstiga 3 mm. Om detta mått överstiger 3 mm är kniven böjd och måste bytas ut. Se Demontera och montera klippenhetsknivarna.

Byt en kniv om den har träffats av ett hårt föremål, om kniven är obalanserad eller böjd. Använd alltid originalknivar från Toro för att garantera säkerhet och optimal prestanda.

1. Ställ maskinen på ett plant underlag, höj upp klippenheten till transportläget, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

   Note: Palla upp eller lås klippenheten så att den inte kan falla av en olyckshändelse.

2. Fatta tag i knivens ände med en trasa eller en tjockt vadderad handske.

3. Ta bort knivskruven, antiskalpbehållaren och kniven från spindelaxeln (Figur 98).



   Figur 98

   1. Knivskruv
   2. Antiskalpbehållare

4. Montera kniven, antiskalpbehållaren och knivskruven och dra åt knivskruven till 115–149 Nm.

   Important: Knivens böjda del måste alltid vara vänd mot klippenhetens insida för att klippningen ska bli rätt.

   Note: Om du har kört på något föremål ska du dra åt samtliga muttrar på spindelskivorna till 115–149 Nm.

Både eggar och segel (den uppåtvända delen mittemot eggen) bidrar till en god klippkvalitet.

Håll knivarna slipade under klippsäsongen. Vassa knivar ger ett bra klippresultat utan att de sliter eller rycker av grässtråna.

Kontrollera om knivarna är slitna eller skadade. Seglet lyfter gräset rakt upp och bidrar därmed till en jämn klippning. Dock slits det under arbetet.

1. Ställ maskinen på ett plant underlag, höj upp klippenheten, koppla in parkeringsbromsen, för gaspedalen till NEUTRALLäGET, för kraftuttagsspaken till AVSTäNGT läge, stäng av motorn och ta ut nyckeln ur tändningslåset.

2. Undersök knivseggarna noggrant, i synnerhet där knivens flata och böjda del möts (Figur 99).

   Note: Kontrollera kniven innan du använder gräsklipparen, eftersom sand och slipande material kan slita bort metallen mellan knivens flata och böjda delar. Byt ut kniven om den är sliten (Figur 99).



   Figur 99

   1. Egg
   2. Böjd del
   3. Slitage/spårbildning
   4. Spricka

3. Kontrollera samtliga knivseggar och vässa dem om de är slöa eller har fått hack (Figur 100).

   Note: Slipa endast knivseggens översta del och behåll den ursprungliga skärvinkeln för bästa skärpa (Figur 100). Kniven förblir balanserad om lika mycket metall avlägsnas från båda eggarna.



   Figur 100

   1. Slipa med ursprunglig vinkel.

   Note: Demontera knivarna och slipa dem med en slipmaskin. När du har slipat knivseggarna monterar du kniven med antiskalpbehållaren och knivskruven. Se Demontera och montera klippenhetsknivarna.

Om knivarna är felpassade på någon av klippenheterna ser gräset randigt ut efter klippningen. Du kan korrigera problemet genom att se till att knivarna är raka.

1. Parkera maskinen på en plan yta.

2. Öka klipphöjden till det högsta läget. Se Justera klipphöjden.

3. Sänk ned klippenheten på ett plant underlag och avlägsna kåporna som sitter ovanpå klippenheten.

4. Lossa den flänsmutter som håller fast mellanremskivan för att lätta på remspänningen.

5. Rotera knivarna tills ändarna är riktade framåt och bakåt, och mät från golvet till knivseggens spets. Notera måttet.

6. Rotera sedan samma kniv så att dess motsatta ände är riktad framåt, och mät avståndet på nytt. Skillnaden mellan måtten får inte överstiga 3 mm. Om skillnaden är större än 3 mm är kniven böjd och måste bytas ut. Mät alla knivarna.

7. Jämför de yttre knivarnas mått med mittkniven.

   Note: Mittkniven får inte vara mer än 10 mm lägre än de yttre knivarna. Om mittkniven är mer än 10 mm lägre än de yttre knivarna ska du gå vidare till steg 8 och lägga till mellanlägg mellan spindelhuset och klippenhetens underdel.

8. Ta bort bultarna, planbrickorna, låsbrickorna och muttrarna från den yttre spindeln på den plats där mellanlägg måste läggas till.

   Note: Lägg till ett mellanlägg (artikelnr 3256-24) mellan spindelhuset och klippenhetens underdel för att höja upp eller sänka ned kniven. Fortsätt att kontrollera knivarnas inriktning och lägg till mellanlägg tills knivspetsarna befinner sig inom de mått som krävs.

   Important: Använd inte mer än tre mellanlägg vid något av hålen. Om fler än ett mellanlägg läggs till vid något av hålen, måste färre mellanlägg monteras vid de intilliggande hålen.

9. Justera mellanremskivan och montera remkåporna.

Important: Var försiktig runt hyttens tätningar och lampor (Figur 101). Om du använder en högtryckstvätt, håll spridaren på minst 60 cm avstånd från maskinen. Använd inte högtryckstvätten direkt på hyttens tätningar, lampor och på det bakre överhänget.

Figur 101

1. Packning
2. Lampa
3. Håll spridaren på 60 cm avstånd.
4. Använd inte högtryckstvätt under överhänget på baksidan.

1. Ta bort de skruvar och galler som sitter över luftfiltren både i och bakom hytten (Figur 102 och Figur 103).



   Figur 102

   Luftfilter i hytten

   1. Filter
   2. Galler
   3. Skruv


   Figur 103

   Luftfilter bakom hytten

   1. Filter
   2. Galler
   3. Skruv

2. Rengör filtren genom att blåsa ren, oljefri tryckluft genom dem.

   Important: Om något filter har ett hål, en reva eller någon annan skada ska filtret i fråga bytas ut.

3. Montera filtren och gallren igen med vingskruvarna.

Syftet med hyttens förfilter är att förhindra att skräp av större storlek som gräs och löv kommer in i hyttens filter.

1. Vrid skärmskyddet nedåt.

2. Rengör filtret med vatten.

   Note: Använd inte en högtryckstvätt.

   Important: Om filtret har ett hål, en reva eller någon annan skada ska filtret i fråga bytas ut.

3. Låt förfiltret torka innan du monterar det i maskinen.

4. Vrid filterenheten runt flikarna tills spärren låser fast i spärrenheten (Figur 104).



   Figur 104

   1. Spärrenhet
   2. Spärrhake
   3. Filterkåpa

1. Stäng av motorn och ta ut nyckeln.

2. Ta bort de sex muttrarna och brickorna i hyttens bakre nedre del (Figur 105).



   Figur 105

   1. Bricka
   2. Mutter

3. Ta bort hyttaket genom att avlägsna de 22 bultar som håller taket på plats (Figur 106).



   Figur 106

   1. Hyttak
   2. Luftfilter
   3. Luftkonditioneringsspolar

4. Ta bort luftfiltren (Figur 106).

5. Ta bort och rengör luftkonditioneringsspolarna (Figur 106).

6. Byt ut luftkonditioneringsspolarna, luftfiltren och hyttaket.
